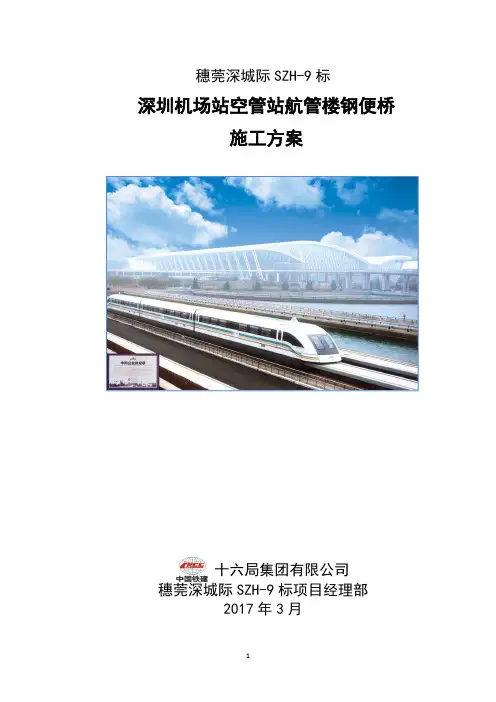

钢便桥专项施工方案

1 穗莞深城际SZH-9标

深圳机场站空管站航管楼钢便桥

施工方案

十六局集团有限公司

穗莞深城际SZH-9标项目经理部

2017年3月

2

穗莞深城际SZH-9标

深圳机场站空管站航管楼钢便桥

施工方案

编制：

审核：

审批：

中国铁建十六局集团有限公司

穗莞深城际SZH-9标项目经理部

2017年03月 3 目录

一 、编制依据及说明 ................................................................................................................... 1

二、工程概况 ................................................................................................................................... 1

三、施工方案 ................................................................................................................................... 1

四、安全保证措施 ........................................................................................................................... 3

五、图，附表 ............................................................................................................................... 4

贝雷架钢便桥专项施工方案

- 2

-

2 目 录

一 编制依据............................................................................................4

二 工程概况............................................................................................4

1 总体概况........................................................................................6

2 位置、地形和地貌..........................................................................7

3 土层................................................................................................7

4主要材料.........................................................................................8

5技术标准.........................................................................................8

三 施工部署..........................................................................................10

钢便桥专项施工方案

一、工程概况

钢便桥是一种常用的临时桥梁，用于解决水面通行问题或者在修建永久桥梁时起到临时过渡的作用。本项目旨在地区的交通提供便利，解决交通问题，提高交通效率。

二、施工准备

1.材料准备：钢板、钢管等材料根据设计要求准备充足。

2.人员准备：项目经理、现场监理、技术人员、施工人员等各类人员准备齐全，确保施工顺利进行。

3.设备准备：起重机械、机械挖掘、焊接机等设备准备充足，确保工程施工顺利进行。

三、施工步骤

1.桥墩基础施工：

（1）在桥梁两端各设置一座桥墩，根据设计要求，对桥墩进行布置和定位。

（2）在桥墩的位置上进行挖掘，挖出适合桥墩基础的土壤。

（3）根据设计要求，在挖掘口进行钢筋加工和预埋。

（4）进行混凝土浇筑，确保桥墩基础的牢固性和稳定性。

2.桥面板安装：

（1）根据设计要求，制作好钢板梁，预留好螺栓孔等连接件。 （2）在桥墩上搭设起架，将预制好的钢板梁用起重机械进行吊装，并放到桥墩上。

（3）安装好钢板梁后，进行螺栓连接，并进行检查和加固，确保桥面板的稳固性。

3.桥面铺装：

（1）根据设计要求，选用合适的材料，进行桥面铺装。

（2）将材料铺设在桥面板上，进行整平和压实，确保桥面的平整度和均匀性。

4.桥栏杆安装：

（1）根据设计要求，制作好桥栏杆，包括铁管、铁丝网等。

（2）在桥面板两侧进行固定和焊接，确保桥栏杆的稳固性和安全性。

四、安全措施

1.施工人员应严格遵守施工安全操作规程，佩戴必要的安全装备。

2.施工现场应设立警示标志，确保行人和车辆安全。

3.施工人员应定期进行安全培训，提高安全意识和技能水平。

4.设立消防器材和急救设备，应急情况下及时进行救援。

五、施工计划

1.项目计划：根据工程量和施工进度，制定详细的施工计划，确保工程按时完成。 2.进度控制：根据施工计划，制定每日、每周的施工进度，及时调整施工进度，确保工程顺利进行。

3.质量控制：在施工过程中要加强质量检查，发现问题及时整改，确保施工质量。

1

G310西安过境公路项目

渭河特大桥

钢便桥专项施工方案

编制：

审核：

批准：

中电建路桥集团有限公司

国道310西安过境公路项目总承包部

2016.04

1

渭河特大桥钢便桥专项施工方案

为了满足施工需要，在大桥右侧修建一座施工钢便桥，钢便桥总长240m，设计12m一跨，20跨，计21个墩，每墩位用振动锤贯入630×8mm螺旋钢管桩3根，管桩长度按打入渭河河床满足承载力为准，暂按入土10m计，水深6.0m，桩总长20m。每墩位螺旋钢管之间用［16槽钢作剪刀撑连接。I45b工字钢横梁每墩位设2根，单根长6.0m。与钢管之间的连接采用镶嵌焊接。主梁采用321型装配式公路钢桥贝雷片拼装而成，共计7片主梁，间距0.9米，排与排间采用900型支撑架连接，支撑架成梅花型布置，主梁与连结梁间采用U型卡连接。分配梁采用I25b工字钢，纵向布置间距0.30米，分配梁与贝雷片的连接采用U形卡连接。桥面采用10mm钢板，上部间隔1.0m焊接防滑钢筋。钢护栏采用16#槽钢，50钢管纵向布置，高度1.2m。钢便桥结构及截面形式见下图。

1．钢便桥检算

1.1 检算依据

（1）《公路工程技术标准》（JTJB01—2003）, 中国建筑工业出版社

（2）《建筑施工计算手册》（第四板）, 中国建筑工业出版社

（3）《桥梁施工工程师手册》，人民交通出版社

（4）《实用建筑五金手册》，机械工业出版社

（5） 临潼渭河特大桥《详细工程地质勘察报告》

（6）《路桥施工计算手册》人民交通出版社

1.2主要材料的截面特性力学性能

2

查《实用建筑五金手册》得：

截面尺寸 抵抗矩WX（WY） 抗剪强度值fv 弹性模量E 惯性矩IX（IX） 截面积

I25 b 4.23×105 mm3 125MPa 2.1×105 5.28×107 mm4 5.3541×103 mm2

I45 b 1.50×106 mm3 125MPa 2.1×105 3.38×108 mm4 1.11446×104 mm2
