1 供配电基础学问 - 电力配电学问
一、什么是自投自复功能？
当主电源正常有电时，主电源自动投入，备用电源备用，当主电源失电时，把握装置使主电源断路器断开，备用电源断路器闭合，备用电源供电；当主电源恢复供电时，把握装置使备用电源断路器断开，主电源断路器闭合，恢复主电源断路器供电。
二、什么是互为备用功能？
当主电源正常有电时，主电源自动投入，备用电源备用，当主电源故障或失电时备用电源投入，假如主电源恢复正常时，不再自动切换到主电源供电。只有当人为切换或备用电源故障或失电时才能切换到主电源供电。
三、什么是自投不自复功能？
当主电源正常有电时,主电源自动投入，备用电源备用，当主电源故障或失电时备用电源投入，假如主电源恢复正常时，不再自动切换到主电源供电。只有当人为切换或备用电源故障或失电时才能切换到主电源供电。
四、什么是过负荷？
指实际使用负荷超过额定负荷，大多是由于用电设备增多，超过供电企业批准的使用容量或着超过电气线路设计使用容量，会造成烧毁计量装置和电气设备。
五、什么是过负荷爱护？
当电路电流超过额定值时，依据超出的幅度设定不同的动作时限，又
2 能躲开电动机启动之类的短时过负荷。
六、什么是短路？
在正常供电的电路中，电流是流经导线和用电负荷，再回到电源上成一个闭合回路的。但是假如在电流通过的电路中，中间的一部分有两根导线碰在一起时，或者是被其他电阻很小的物体短接的话，就称为短路。
七、什么是短路爱护？
指在电气线路发生短路故障后能保证快速、牢靠地将电源切断，以避开电气设备受到短路电流的冲击而造成损害的爱护。
八、什么是断相？
指计量回路中的一相或多相断开的现象，但不是全部的相，都失去电压。
九、什么是断相爱护？
依靠多相电路的一相导线中电流的消逝而断开被爱护设备或依靠多相系统的一相或几相失压来防止将电源施加到被爱护设备上的一种爱护方式。
十、什么是断路？
当电路没有闭合开关，或者导线没有连接好，或用电器烧坏或没安装好（如把电压表串联在电路中）时，即整个电路在某处断开。

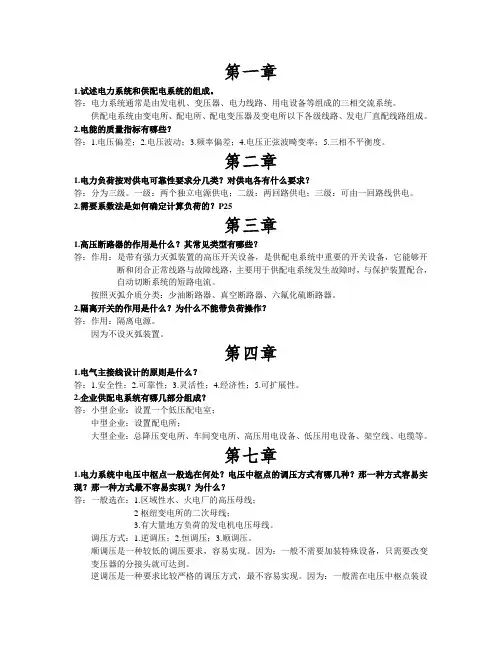

第一章
1.试述电力系统和供配电系统的组成。
答：电力系统通常是由发电机、变压器、电力线路、用电设备等组成的三相交流系统。
供配电系统由变电所、配电所、配电变压器及变电所以下各级线路、发电厂直配线路组成。
2.电能的质量指标有哪些？
答：1.电压偏差；2.电压波动；3.频率偏差；4.电压正弦波畸变率；5.三相不平衡度。
第二章
1.电力负荷按对供电可靠性要求分几类？对供电各有什么要求？
答：分为三级。一级：两个独立电源供电；二级：两回路供电；三级：可由一回路线供电。
2.需要系数法是如何确定计算负荷的？P25
第三章
1.高压断路器的作用是什么？其常见类型有哪些？
答：作用：是带有强力灭弧装置的高压开关设备，是供配电系统中重要的开关设备，它能够开断和闭合正常线路与故障线路，主要用于供配电系统发生故障时，与保护装置配合，自动切断系统的短路电流。
按照灭弧介质分类：少油断路器、真空断路器、六氟化硫断路器。
2.隔离开关的作用是什么？为什么不能带负荷操作？
答：作用：隔离电源。
因为不设灭弧装置。
第四章
1.电气主接线设计的原则是什么？
答：1.安全性；2.可靠性；3.灵活性；4.经济性；5.可扩展性。
2.企业供配电系统有哪几部分组成？
答：小型企业：设置一个低压配电室；
中型企业：设置配电所；
大型企业：总降压变电所、车间变电所、高压用电设备、低压用电设备、架空线、电缆等。
第七章
1.电力系统中电压中枢点一般选在何处？电压中枢点的调压方式有哪几种？那一种方式容易实现？那一种方式最不容易实现？为什么？
答：一般选在：1.区域性水、火电厂的高压母线；
2枢纽变电所的二次母线； 3.有大量地方负荷的发电机电压母线。
调压方式：1.逆调压；2.恒调压；3.顺调压。
顺调压是一种较低的调压要求，容易实现。因为：一般不需要加装特殊设备，只需要改变变压器的分接头就可达到。
逆调压是一种要求比较严格的调压方式，最不容易实现。因为：一般需在电压中枢点装设较贵重的调压设备。
工厂供配电技术复习资料
0001、通常只用一根线来表示三相线路的，即绘成单线图的形式。
0002、配电所的任务是接受电能和分配电能；变电所的任务是接受电能、变换电能和分配电能。两者的区别，在于变电所装设有电力变压器，较之配电所增加了变换电压的功能。
0003、为了补偿系统的无功功率，提高功率因数，通常在10kV母线上或380V母线上装设并联电容器。
0004、发电厂按其利用能源不同，可分为水力发电厂（堤坝式发电厂、引水式发电厂、抽水蓄能式发电厂）、火力发电厂、核能发电厂以及风力、地热、太阳能和潮汐发电厂等。
0005、水电厂（站）的出力（容量）为：P=kQH 式中：P为水电站的出力（单位：kW）；k为出力系数，一般取8.0 — 8.5；Q为流量（单位：3m/s）；H为水头（单位：m）。
0006、既能供电又能供热的火电厂，称为“热电厂”。只发电不供热的火电厂，称之为“凝汽式火电厂”。
0007、通过各级电压的电力线路，将发电厂、变配电所和电力用户连接起来的一个发电、输电、变电、配电和用电的整体，称为“电力系统”。
0008、发电厂与电力用户之间的输电、变电、和配电的整体，包括所有变电所和各级电压的线路称为“电力网”，简称“电网”。
0009、电力系统加上发电厂的动力部分以及热能系统和热能用户，称之为“动力系统”。
0010、大型电力系统（联合电网）的优越性：
1）更经济合理地利用动力资源；
2）减少电能损耗，降低发电和输配电成本，大大提高经济效益；
3）地保证电能质量，提高供电可靠性。
0011、UPS（交流不间断电源）主要由整流器（UR）逆变器（UV）和蓄电池组（GB）等三部分组成。
0012、交流不间断电源UPS较之柴油发电机组，具有体积小、效率高、无噪音振动、维护费用低、可靠性高等优点，但是其容量小，主要用于供电子计算机中心、工业自动化控制中心等重要场所。
0013、电力系统中电源（包括发电机和电力变压器）的中性点有三种运行方式：
注册电气工程师供配电专业基础知识点
注册电气工程师供配电专业基础知识点
1并联电容器接入电网的基本要求
(1)高压并联电容器装置接入电网的设计，应按全面规划、合理布局、分级补偿、就地平衡的原则确定最优补偿容量和分布方式。?
(2)变电所里的电容器安装容量，应根据本地区电网无功规划以及国家现行标准《电力系统电压和无功电力技术导则》和《全国供用电规则》的规定计算后确定。当不具备设计计算条件时，电容器安装容量可按变压器容量的10%～30%确定。?
(3)电容器分组容量，应根据加大单组容量、减少组数的原则确定。?
2并联电容器补偿容量计算
3并联电容器接线方式
(1)高压并联电容器装置，在同级电压母线上无供电线路和有供电线路时，可采用各分组回路直接接入母线，并经总回路接入变压器的接线方式。
(2)高压电容器组的接线方式，应符合下列规定;?
1)电容器组宜采用单星形接线或双星形接线。
2)电容器组的每相或每个桥臂，由多台电容器串联组合时，应采用先并联后串联的接线方式。
(3)低压电容器或电容器组，可采用三角形接线或中性点不接地的星形接线方式。
5并联电容器装置设备及导体的选择
电气工程师考试复习试题
1.平行的`两根载流直导体，当通过的电流方向相反时，两导体将呈现出(B)。 A 互相吸引;
B 互相排斥;
C 互不反应。
2.电容器的(B)不能发生突变。
A 充电电流;
B两端电压;
C 储存电荷。
3.如果两个同频率的交流电的相位角，分别为φ1和φ2，其φ1-φ2<90
o时，称做(C)。
A 两个正弦量同相;
B 第2个正弦量超前第1个正弦量;
C 第1个正弦量超前第2个正弦量。
4.电阻值不随电压，电流的变化而变化的电阻称为(B)。
A 等效电阻;
B 线性电阻;
C 非线性电阻。
