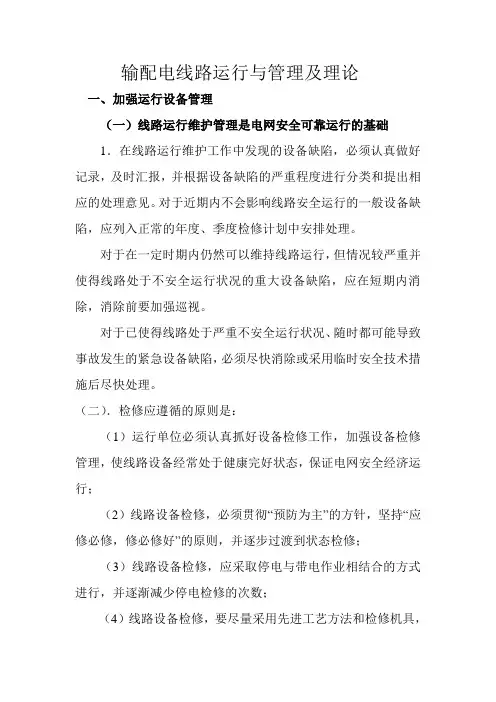

输配电线路运行与管理及理论

一、加强运行设备管理

（一）线路运行维护管理是电网安全可靠运行的基础

1．在线路运行维护工作中发现的设备缺陷，必须认真做好记录，及时汇报，并根据设备缺陷的严重程度进行分类和提出相应的处理意见。对于近期内不会影响线路安全运行的一般设备缺陷，应列入正常的年度、季度检修计划中安排处理。

对于在一定时期内仍然可以维持线路运行，但情况较严重并使得线路处于不安全运行状况的重大设备缺陷，应在短期内消除，消除前要加强巡视。

对于已使得线路处于严重不安全运行状况、随时都可能导致事故发生的紧急设备缺陷，必须尽快消除或采用临时安全技术措施后尽快处理。

（二）．检修应遵循的原则是：

（1）运行单位必须认真抓好设备检修工作，加强设备检修管理，使线路设备经常处于健康完好状态，保证电网安全经济运行；

（2）线路设备检修，必须贯彻“预防为主”的方针，坚持“应修必修，修必修好”的原则，并逐步过渡到状态检修；

（3）线路设备检修，应采取停电与带电作业相结合的方式进行，并逐渐减少停电检修的次数；

（4）线路设备检修，要尽量采用先进工艺方法和检修机具，提高检修质量，缩短检修工期，确保检修工作安全。

（三）加强施工及质量管理

1．检修施工中应健全完善检修岗位、施工质量和安全工作等责任制度，要认真执行工作票和工作监护制度，并做好检修施工记录和带电作业统计工作。

2．重大检修项目和大型更改工程要按正常审批程序，完成施工设计，编制施工技术、安全、组织措施，明确工艺方法及质量标准，并认真组织实施。

3．参加带电作业、焊接、爆压等技术项目的检修施工人员，必须经专门技术考试并持有合格证明方能上岗操作。

4．检修施工所用器材及更换零部件必须选用经鉴定合格、性能符合要求的产品。

5．检修施工的外包工程项目必须签订正式合同或协议，并认真做好中间验收和竣工验收工作。

输配电线路施工与运行基础知识单选题100道及答案解析

1. 输配电线路中，用于承受导线张力的杆塔是（ ）

A. 直线杆塔 B. 耐张杆塔 C. 转角杆塔 D. 终端杆塔

答案：B

解析：耐张杆塔用于承受导线张力。

2. 架空线路中，导线的排列方式不包括（ ）

A. 水平排列 B. 三角形排列 C. 正方形排列 D. 垂直排列

答案：C

解析：架空线路中，导线的排列方式通常为水平排列、三角形排列和垂直排列。

3. 电力线路中，绝缘子的作用主要是（ ）

A. 支持导线 B. 固定导线 C. 绝缘 D. 连接导线

答案：C

解析：绝缘子的主要作用是绝缘。

4. 输配电线路施工中，紧线操作时应（ ）

A. 先紧地线，后紧导线 B. 先紧导线，后紧地线

C. 地线和导线同时紧 D. 无先后顺序

答案：B

解析：紧线操作时应先紧导线，后紧地线。

5. 以下哪种金具用于连接绝缘子和横担（ ）

A. 悬垂线夹 B. 耐张线夹 C. 球头挂环 D. U 型挂环

答案：D

解析：U 型挂环用于连接绝缘子和横担。

6. 输配电线路中，避雷线的保护角一般不大于（ ）

A. 15° B. 20° C. 25° D. 30°

答案：C

解析：避雷线的保护角一般不大于 25°。

7. 架空线路的弧垂大小与（ ）有关。

A. 导线的张力 B. 导线的材质 C. 档距 D. 以上都是

答案：D

解析：架空线路的弧垂大小与导线的张力、材质、档距等都有关系。

8. 电缆线路中，用于保护电缆免受外界机械损伤的是（ ）

A. 内护套 B. 外护套 C. 铠装层 D. 绝缘层

答案：C

解析：铠装层用于保护电缆免受外界机械损伤。

9. 输配电线路竣工验收时，杆塔倾斜不应超过（ ）

A. 1% B. 1.5% C. 2% D. 2.5%

答案：A

解析：输配电线路竣工验收时，杆塔倾斜不应超过 1%。

模块1 输电线路基础知识

【模块描述】本模块主要介绍输电线路的基础知识。通过概念描述和图例讲解，使学员能够认知导线、避雷线、绝缘子、金具、杆塔、基础、拉线、接地装置及附属设施等元件。

【正文】

一、输电线路的构成

输电的通路由电力线路、变配电设备构成。

输电线路从结构可分为架空线路和电缆线路两类。

构成架空输配电线路的主要部件有:导线、避雷线（简称避雷线）、金具、绝缘子、杆塔、拉线和基础、接地装置等，如图。

134671025891－横担；2－横梁；3－避雷线；4－绝缘子；5－砼杆；

6－拉线；7－拉线盘；8－接地引下线；9－接地装置；

10－底盘；11－导线；12-防振锤； 98接地装置俯视图 11

12

二、各部件作用及分类

(一)、导线

导线是固定在杆塔上输送电流用的金属线，由于导线常年在大气中运行，经常承受拉力，并受风、冰、雨、雪和温度变化的影响，以及空气中所含化学杂质的侵蚀。因此，导线的材料除了应有良好的导电率外，还须具有足够的机械强度和防腐性能。目前在输电线路设计中，架空导线和避雷线通常用铝、铝合金、铜和钢材料做成，它们具有导电率高，耐热性能好，机械强度高，耐振、耐腐蚀性能强，重量轻等特点。

现在的输电线路多采用中心为机械强度高的钢线，周围是电导率较高的硬铝绞线的钢芯铝绞线，如图0-2所示。钢芯铝绞线比铜线电导率略小，但是具有机械强度高、重量轻、价格便宜等特点，特别适用于高压输电线。钢芯铝绞线由于其抗拉强度大，弧垂小，所以可以使档距放大。

钢芯铝绞线按其铝、钢截面比的不同，分为正常型（LGJ）、加强型（LGJJ）、轻型（LGJQ）三种。在高压输电线路中，采用正常型较多。在超高压线路中采用轻型较多。在机械强度高的地区，如大跨越、重冰区等，采用加强型的较多。

铝合金线比纯铝线有更高的机械强度，大致与钢芯铝绞线强度相当，但重量134675892接地装置俯视图 781－避雷线；2－双分裂导线；3－塔头；4－绝缘子；

.

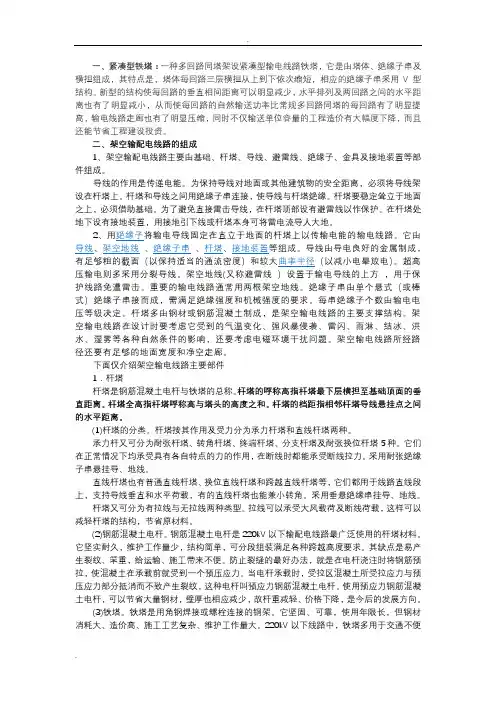

. 一、紧凑型铁塔：一种多回路同塔架设紧凑型输电线路铁塔，它是由塔体、绝缘子串及横担组成，其特点是，塔体每回路三层横担从上到下依次缩短，相应的绝缘子串采用V型结构。新型的结构使每回路的垂直相间距离可以明显减少，水平排列及两回路之间的水平距离也有了明显减小，从而使每回路的自然输送功率比常规多回路同塔的每回路有了明显提高，输电线路走廊也有了明显压缩，同时不仅输送单位容量的工程造价有大幅度下降，而且还能节省工程建设投资。

二、架空输配电线路的组成

1、架空输配电线路主要由基础、杆塔、导线、避雷线、绝缘子、金具及接地装置等部件组成。

导线的作用是传递电能。为保持导线对地面或其他建筑物的安全距离，必须将导线架设在杆塔上。杆塔和导线之间用绝缘子串连接，使导线与杆塔绝缘。杆塔要稳定耸立于地面之上，必须借助基础。为了避免直接雷击导线，在杆塔顶部设有避雷线以作保护。在杆塔处地下设有接地装置，用接地引下线或杆塔本身可将雷电流导人大地。

2、用绝缘子将输电导线固定在直立于地面的杆塔上以传输电能的输电线路。它由导线、架空地线 、绝缘子串 、杆塔、接地装置等组成。导线由导电良好的金属制成，有足够粗的截面（以保持适当的通流密度）和较大曲率半径（以减小电晕放电）。超高压输电则多采用分裂导线。架空地线(又称避雷线 ）设置于输电导线的上方 ，用于保护线路免遭雷击。重要的输电线路通常用两根架空地线。绝缘子串由单个悬式（或棒式）绝缘子串接而成，需满足绝缘强度和机械强度的要求。每串绝缘子个数由输电电压等级决定。杆塔多由钢材或钢筋混凝土制成，是架空输电线路的主要支撑结构。架空输电线路在设计时要考虑它受到的气温变化、强风暴侵袭、雷闪、雨淋、结冰、洪水、湿雾等各种自然条件的影响，还要考虑电磁环境干扰问题。架空输电线路所经路径还要有足够的地面宽度和净空走廊。

下面仅介绍架空输电线路主要部件

1．杆塔

杆塔是钢筋混凝土电杆与铁塔的总称。杆塔的呼称高指杆塔最下层横担至基础顶面的垂直距离。杆塔全高指杆塔呼称高与塔头的高度之和。杆塔的档距指相邻杆塔导线悬挂点之间的水平距离。
