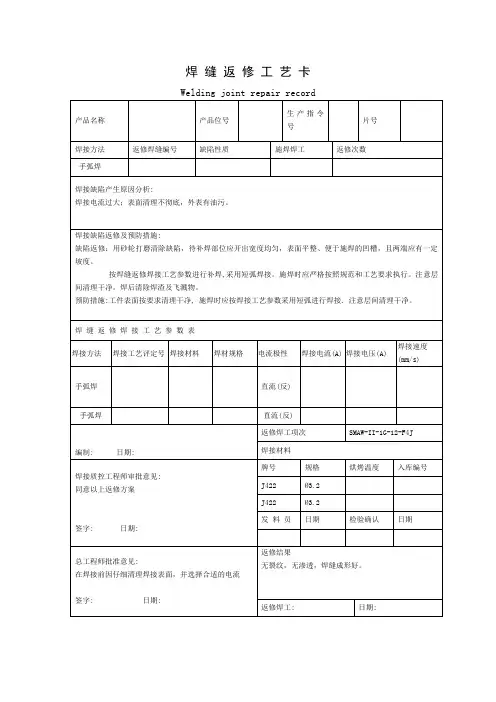

(完整版)钢结构焊接工艺卡与返修工艺卡
- 格式：docx
- 大小：133.52 KB
- 文档页数：5
焊接工艺卡（一）
焊 接 工 艺 卡
卡号 001 2011 年 10 月 30 日
编制 *** 审核 ***
项目名称 虹桥商务区核心区（一期）人行天桥工程
焊接方法 焊条电弧焊 机械化程度 手工
焊接设备 直流焊机 电流种类 直流
焊 牌号 规格 烘烤温度（℃） 保温
接 J422 Φ3.2 150 1h
材 J422 Φ4.0 150 1h
料
管线号 焊缝号 材质 /规格
适 输煤系统钢结构栈桥的所有腹板对接焊缝及定位
应 焊缝
焊 （母材规格为 HW300*300*10*15 ，
缝 HW250*250*9*14 ）
号 材质： Q235B/ Q235B
厚度：σ =15（ 14） / σ =15（ 14）
焊接接头形式：
焊
焊条（焊丝） 焊缝
层次 牌号 直径
（㎜）
1 J422 Φ3.2
2 J422 Φ4.0
3 J422 Φ4.0
4 J422 Φ4.0
焊剂 牌号
/ /
/
/ 焊接工艺评定报告编号 GP607-B10-(I-1)SV3G
焊接位置 平焊
无损检测
RT UT MT PT
比例 / 20% / /
合格级别 / Ⅲ级 / /
其它检测： /
接 工 艺 参 数
气体种 气体流 焊 接 焊 接
量 焊接速度 电 流 线能量 类及 电 流 电 压
（ L/mi （㎝ /min ） 极 性 KJ/cm 纯度 （A） （ V）
n）
/ / 80-100 23-28 5-6 正
/ / 120-140 23-28 8-9 正
/ / 90-110 23-28 9-11 正
/ / 90-110 23-28 9-11 正
预热温度（℃） （允许最低值） / 钨极类型及直径 / 喷嘴直径（㎜） /
层间温度（℃） （允许最低值） / 熔滴过度形式 / 焊丝送进速度（㎝ /min ）
保持预热时间 / 加热方式 / 摆动或不摆动焊 摆动焊 摆动参数 /
焊后热处理 技术措施
用砂轮机清理
清根方法 砂轮清理 焊前清理和层间清理
温度范围（℃） / 升温速度 / 其它说明
20mm 范围内的油污、锈蚀、水及其他有害杂质清理干净。
保温时间 / 冷却方式 1.焊接前将焊接区域及周围
/ 2.定位焊与第一层焊接规范相同，沿焊缝长度均布，焊缝长度 30mm 。
降温速度 / 加热方式 /
焊接工艺卡（二）
焊 接 工 艺 卡 卡号 002 2011年 10月 30 日
编制 *** 审核 ***
项目名称 *** 焊接接头形式： 焊接工艺评定报告编号HGP607-B10-(I-1)SV3G
焊接方法 焊条电弧焊 机械化程度 手工 焊接位置 平焊
焊接设备 直流焊机 电流种类 直流 无损检测
焊 牌号 规格 烘烤温度（℃） 保温 RT UT MT PT
接 J422 Φ3.2 150 1h 比例 / 20% / /
材 J422 Φ4.0 150 1h 合格级别 / Ⅱ级 / /
料 其它检测： /
管线号 焊缝号 材质 /规格 焊 接 工 艺 参 数
适 焊条（焊丝） 气体种 气体流
焊 接 焊 接
输煤系统钢结构栈桥的所有翼缘板对接焊缝及定 焊缝 焊剂 量 焊接速度 电 流 线能量
应
直径 类及 电 流 电 压
位焊缝 层次
牌号 牌号 （ L/mi （㎝ /min ） 极 性 KJ/cm 纯度 （A） （V） 焊 （母材规格为 HW300*300*10*15 ， （㎜） n）
缝 HW250*250*9*14 ，材质为 Q235B） 1 J422 Φ3.2 / / / 80-100 23-28 7-9 正
号 材质： Q235B/ Q235B 2 J422 Φ4.0 / / / 120-140 23-28 8-9 正
厚度：σ =10（ 9）/ σ=10（ 14）
3 J422 Φ4.0 / / / 90-110 23-28 8-9 正
预热温度（℃） （允许最低值） / 钨极类型及直径 / 喷嘴直径（㎜） /
层间温度（℃） （允许最低值） / 熔滴过度形式 / 焊丝送进速度（㎝ /min ）
保持预热时间 / 加热方式 / 技术措施 摆动或不摆动焊 摆动焊 摆动参数 /
焊后热处理 焊前清理和层间清理 用砂轮机清理 清根方法 砂轮清理
温度范围（℃） / 升温速度 / 其它说明 1.焊接前将焊接区域及周围 20mm 范围内的油污、锈蚀、水及其他有害杂质清理干净。
保温时间 / 冷却方式 / 2.定位焊与第一层焊接规范相同，沿焊缝长度均布，焊缝长度 30mm 。
降温速度 / 加热方式 /
焊接工艺卡（三）
焊 接 工 艺 卡
项目名称 虹桥商务区核心区（一期）人行天桥工程 焊接接头形式：
焊接方法 CO?气体保护焊 机械化程 手工
焊接设备
CO?气体保护焊机 度
直流
电流种类
焊 牌号 规格 烘烤温度 保温
（℃）
接ER50-6 Φ1.2
材
料
管线号 焊缝号 材质 /规格 焊 接 工
适 焊条（焊丝） 气体种 气体流
焊缝 量
应 输煤系统钢结构栈桥的所有角焊缝及角焊缝定位 直径 焊剂 类及 层次
牌号 （ L/mi 牌号 （㎜ 焊缝 纯度 焊
） n） （图纸要求焊肉高度为 6-8）
缝
材质： Q235B/ Q235B 1 ER50-6 Φ1.2 / 99.5 10-15
号 2 ER50-6 Φ1.2 / 99.5 10-15
3 ER50-6 Φ1.2 / 99.5 10-15
预热温度（℃） （允许最低值） 钨极类型及直径
层间温度（℃） （允许最低值） 熔滴过度形式
保持预热时间 加热方式 摆动或不摆动焊
焊后热处理 焊前清理和层间清理
温度范围（℃）
升温速度 技术措施
单道焊或多道焊（每面）
保温时间 冷却方式 导电嘴至工件距离（㎜）
其它说明 .焊接前将焊接区域及周围 20mm 范围内的油污、锈蚀、水及其他有害杂质清理干净。
卡号 003 2011年 10月 30 日
编制 审核
焊接工艺评定报告编号 HGP607-B12-(I-1)QV3G
焊接位置 平角焊
无损检测
RT UT MT PT
比例
合格级别
其它检测：
艺 参 数
焊 接 焊 接 焊接速度 电 流 线能量 电 流 电 压 （㎝ /min ） 极 性 KJ/cm （A） （V）
100-120 20-25 10-12 反
130-140 20-25 12-15 反
130-140 20-25 12-15 反
喷嘴直径（㎜）
焊丝送进速度（㎝ /min ）
摆动参数
清根方法
单丝焊或多丝焊
焊接工艺卡（四）
焊 接 工 艺 卡
项目名称 *** 焊接接头形式：
焊接方法 CO?气体保护焊 机械化程 手工
焊接设备 CO?气体保护焊机 度
直流
电流种类
焊 牌号 规格 烘烤温度 保温
（℃）
接ER50-6 Φ1.2
材
料
管线号 焊缝号 材质 /规格 焊 接 工
适 焊条（焊丝） 气体种 气体流
焊缝 焊剂 量 类及
应 输煤系统钢结构栈桥的所有角焊缝 层次 牌号 直径 牌号 （ L/mi 纯度
（㎜）
焊 （图纸要求焊肉高度为 10-12 ） n）
缝 材质： Q235B/ Q235B 1 ER50-6 Φ1.2 / 99． 510-11
号 2 ER50-6 Φ1.2 / 99． 5 10-11
3 ER50-6 Φ1.2 / 99． 5 10-11
4 ER50-6 Φ1.2 / 99． 5 10-11
预热温度（℃） （允许最低值） 钨极类型及直径
层间温度（℃） （允许最低值） 熔滴过度形式
保持预热时间 加热方式 摆动或不摆动焊 摆动焊
焊后热处理 焊前清理和层间清理 砂轮机打磨
温度范围（℃）
升温速度 技术措施
单道焊或多道焊（每面） 单道焊
保温时间 冷却方式 导电嘴至工件距离（㎜）
其它说明 .焊接前将焊接区域及周围 20mm 范围内的油污、锈蚀、水及其他有害杂质清理干净。
卡号 004 2011年 10月 30 日
编制 *** 审核 ***
焊接工艺评定报告编号 HGP607-B12-(I-1)QV3G
焊接位置 平角焊
无损检测和
RT UT MT PT
比例
合格级别
其它检测：
艺 参 数
焊 接 焊 接 焊接速度 电 流 线能量 电 流 电 压
（㎝ /min ） 极 性 KJ/cm （A） （V）
100-12020-25 10-12 反
130-140 20-25 12-15 反
130-140 20-25 12-15 反
130-14020-25 12-15 反
喷嘴直径（㎜）
焊丝送进速度（㎝ /min ）
摆动参数 /
清根方法 /
单丝焊或多丝焊 单丝焊
