焊接工艺卡

焊接工艺卡

作业部门名称： 编号：

项目名称 焊口数

焊口规格 材质

焊接方法 保护气体 氩气 气体流量

焊

丝 规格 焊

条 规格

型号 型号

焊接

电流 打底 焊口示意图

盖面

焊接

材料 焊丝(Kg)

焊条(Kg) φ2.5

φ3.2

φ4.0

热处理 预热 预热温度℃ 预热方式 火焰加热

后热 后热温度℃

升温速度

焊后热处理 恒温温度/时间

缓冷 保温材料

注意事项：

1. 焊接前应仔细检查焊口有无错口、折口现象，焊口清理是否干净，焊接材料规格牌号是否与工艺卡上相同，焊工需检查确认合格后方可开始点口施工。

2. 施工时搭设好防风、防雨棚，做好防风、防雨及防寒措施。

3. 严禁在设备上乱点、乱焊或调试电流，严禁在设备上随意焊接临时支撑物。

4. 焊接时注意观察熔池状况，每层焊道焊完后都应仔细清理检查，确认无缺陷后再进行次层焊接，要特别注意接头和收弧的质量，表面成型美观。

5. 文明施工，电焊线的走向布置要合理，焊材以及用完的焊条（丝）头不得乱放

乱丢，每日必须回收，用不完的焊材要及时返库，工作完成后应做到工完料尽

场地清。

6. 焊接完成后立即对焊缝清理自检，及时填写自检记录。

焊 工

交底人 日期

编制 审批

30~35°

2±0.5 2±1

产品编号： 规程编号：

ccc

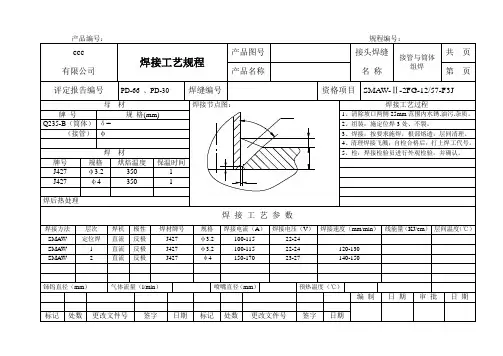

有限公司 焊接工艺规程 产品图号 接头焊缝名 称 接管与筒体组焊 共 页

产品名称 第 页

评定报告编号 PD-66 、PD-30 焊缝编号 资格项目 SMAW-Ⅱ-2FG-12/57-F3J

母 材 焊接节点图：

焊接工艺过程

牌 号 规 格(mm) 1、清除坡口两侧25mm范围内水锈.油污.杂质。

Q235-B（筒体） δ= 2、组装：施定位焊3处、不裂。

（接管） φ 3、焊接：按要求施焊，根部熔透，层间清理。

4、清理焊接飞溅，自检合格后，打上焊工代号。

焊 材 5、检：焊接检验员进行外观检验，并确认。

牌号 规格 烘焙温度 保温时间

J427 φ3.2 350 1

J427 φ4 350 1

焊后热处理

焊 接 工 艺 参 数

焊接方法 层次 焊机 极性 焊材牌号 规格 焊接电流（A） 焊接电压（V） 焊接速度（mm/min） 线能量（KJ/cm） 层间温度（℃）

SMAW 定位焊 直流 反极 J427 φ3.2 100-115 22-24

SMAW 1 直流 反极 J427 φ3.2 100-115 22-24 120-130

SMAW 2 直流 反极 J427 φ4 150-170 23-27 140-150

铈钨直径（mm） 气体流量（l/min） 喷嘴直径（mm） 预热温度（℃）

编 制 日 期 审 批 日 期

标记 处数 更改文件号 签字 日期 标记 处数 更改文件号 签字 日期 产品编号： 规程编号：

焊 接 工 艺 规 程

用 户: 铜陵有色自备热电项目 项 目: 铜陵有色自备热电项目脱硫工程

图 号: FGD1256S-J1301-00/00a 名 称: 1#2#吸收塔总体安装图

版 次 阶 段 说 明 修改标记及处数 编制人，日期 审核人，日期 备 注

1 施工

沈阳远大环境工程有限公司

焊缝编号示意图 产品图号 FGD1256S-J1301-00/00a 备 注

产品名称 1# 2#吸收塔总体安装图

焊接工艺卡汇总表

编号 焊缝结点号 焊 缝 名 称 焊 接 方 法 材 质 无损检测要求 备 注 母 材 焊 材

FGDT-01 A 壁板纵焊缝对接 SMAW Q235B J422 射线、超声

FGDT-02 B 壁板环焊缝焊接（等壁） SMAW Q235B J422 超声、射线

FGDT-03 C 壁板环焊缝焊接（不等壁） SMAW Q235B J422 超声、射线

FGDT-04 D 底板与壁板焊接 SMAW Q235B J422 渗透

FGDT-05 E 顶板焊缝焊接 SMAW Q235B J422 无

FGDT-06 F 底板边缘板焊缝焊接 SMAW Q235B J422 严密性试验

FGDT-07 G 底板焊缝焊接 SMAW Q235-B J422 严密性试验

编 制： 年 月 日 审 核： 年 月 日 共 10 页 第 3 页

沈阳远大环境有限公司 焊接工艺卡 产品名称 吸收塔 产品代号 FGD1182S-J13-00/00a 结点号

零（部件）名称 壁板纵焊缝对接焊接 零（部件）代号 FGD1256SS-J1301 A

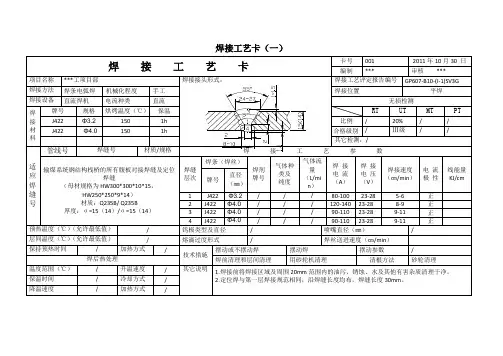

焊接工艺卡（一）

焊 接 工 艺 卡 卡号 001 2011年10月30 日

编制 *** 审核 ***

项目名称 ***工项目部 焊接接头形式： 焊接工艺评定报告编号 GP607-B10-(I-1)SV3G

焊接方法 焊条电弧焊 机械化程度 手工 焊接位置 平焊

焊接设备 直流焊机 电流种类 直流 无损检测

焊接材料 牌号 规格 烘烤温度（℃） 保温 RT UT MT PT

J422 Φ3.2 150 1h 比例 / 20% / /

J422 Φ4.0 150 1h 合格级别 / Ⅲ级 / /

其它检测：/

适应焊缝号 管线号 焊缝号 材质/规格 焊接工艺参数

输煤系统钢结构栈桥的所有腹板对接焊缝及定位焊缝

（母材规格为HW300*300*10*15，

HW250*250*9*14）

材质：Q235B/ Q235B

厚度：σ=15（14）/σ=15（14） 焊缝

层次 焊条（焊丝）

焊剂

牌号 气体种类及

纯度 气体流量

（L/min） 焊 接

电 流

（A） 焊 接

电 压

（V） 焊接速度

（㎝/min） 电 流

极 性 线能量

KJ/cm 牌号 直径（㎜）

1 J422 Φ3.2 / / / 80-100 23-28 5-6 正

2 J422 Φ4.0 / / / 120-140 23-28 8-9 正

3 J422 Φ4.0 / / / 90-110 23-28 9-11 正

4 J422 Φ4.0 / / / 90-110 23-28 9-11 正

预热温度（℃）（允许最低值） / 钨极类型及直径 / 喷嘴直径（㎜） /

层间温度（℃）（允许最低值） / 熔滴过度形式 / 焊丝送进速度（㎝/min）

保持预热时间 / 加热方式 / 技术措施 摆动或不摆动焊 摆动焊 摆动参数 /

焊后热处理 焊前清理和层间清理 用砂轮机清理 清根方法 砂轮清理
