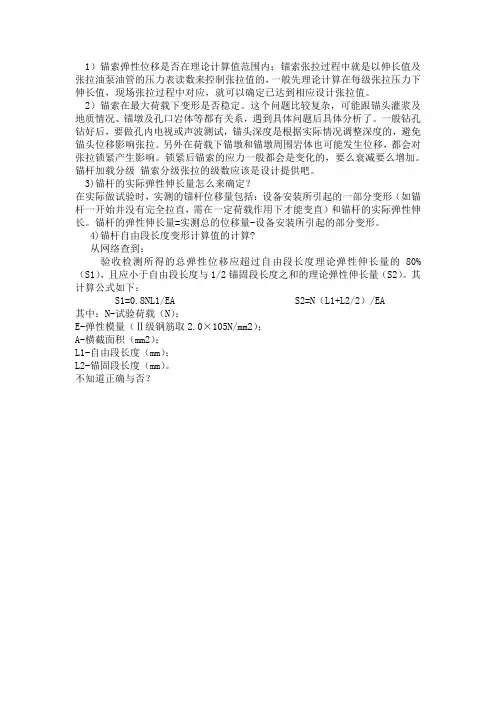

一、锚索设计承载力
钢绞线直径为φ15.24mm时230kN，钢绞线直径为φ17.8mm时320kN，钢绞线直径为φ21.6mm时454kN。
二、锚索设计破断力 钢绞线直径为φ15.24mm时260kN，钢绞线直径为φ17.8mm时355kN，钢绞线直径为φ
21.6mm时504kN。
三、按悬吊理论计算锚杆参数： 1、锚杆长度计算：L = KH + L1 + L2
式中：L — 锚杆长度m； H — 冒落拱高度m；
K — 安全系数，一般取K=2；
L1 — 锚杆锚入稳定岩层的深度，一般按经验取0.5m； L2 — 锚杆在巷道中的外露长度，一般取0.1m；
其中：H =fB2
式中：B — 巷道开掘宽度；
f—岩石坚固性系数，砂岩取 ；
则L=
2、锚杆间排距计算，通常间排距相等，取a：
a =KHrQ 式中：
a — 锚杆间排距，m；
Q — 锚杆设计锚固力， KN/根；
H — 冒落拱高度，取 m；
r — 被悬吊砂岩的重力密度，取 KN/m3； K — 安全系数，一般取K=2；
3、锚杆锚固长度计算：L0 = LD21 /（D2-D22）式中： L--锚固剂长度，为500mm。
D--钻孔直径，为32mm。
D1—树脂锚固剂直径，为28mm D2--锚杆内径，为20mm .
四、锚索间排距的确定：
L=nF2/［BHγ-(2F1sinθ)/L1］式中：
L—锚索排距，m； B—巷道最大冒落宽度， m；
H—巷道冒落高度，按最严重冒落高度取 米；
γ—岩体容重，取 KN/m3 ；
L1—锚杆排距， 米；
F1—锚杆锚固力，取 KN； F2 —单根锚索的极限破断力，取210KN；
θ—角锚杆与巷道顶板的夹角，85ｏ； n—锚索排数，取 ；
考虑巷道宽度，间距取 米，排距取 米，符合理论计
算要求。
五、1、锚索长度确定：
L=L1+L2+L3+L4 式中 L——锚索总长度
L1——锚索深入到较稳定岩层的锚固长度，m;
L2——需要悬吊的不稳定岩层，取 m L3——上托盘及锁具的厚度，取0.2m
L4——需要外露的张拉长度，取0.35m 按GB J86—1985要求2、锚索锚固长度L1按下式确定：
L1≥K×2411ffD 式中
K——安全系数 取K=2
D1——锚索钢绞线直径 取 mm
f1——钢绞线抗拉强度， N/mm2 f2——锚索与锚固剂的粘合强度，取10N/mm2
3、锚索数目的确定 N=K×1 PW式中
N——锚索数目
K——安全系数
P1——锚索的最低破断率286.5kN W——被吊岩石的自重，kN
4、W=B×∑h×∑r×D 式中 B——巷道掘进宽度，取最大宽度 m计算
∑h——悬吊岩石厚度，取 m
∑r——悬吊岩石平均容重kN/m2 D——锚索间排距，取不大于锚索长度的1/2 取 m
