简析1000 MW 超临界汽轮机特点及调试技术
摘要：论述上汽 1000 mw 超超临界汽轮机设计特点及运行情况，对热力系统、高温材料、高温部件冷却、通流技术、末级叶片、汽缸、阀门和轴系结构等进行详细介绍，并对机组启动调试进行阐述，充分肯定了机组的先进性和可靠性。
关键词：超超临界 1000 mw 汽轮机 设计特点 运行调试技术
大容量、高参数是提高火电机组经济性最为有效的措施，同时基于世界一次能源资源状况中煤的储量远远超过石油和天然气，环境保护对减少排放污染（ 特别是 co2、nox） 的要求，以超超临界机组为代表的高效洁净煤发电技术已成为今后世界电力工业的主要发展方向之一。
1. 汽轮机的设计特点
1.1 独特的圆筒型高压外缸
高压缸由厂家整体发运。高压缸采用双层缸设计，其双层缸由静叶持环组成的内缸和筒形外缸组成，高压缸内不设隔板，反动式的静叶栅直接装在内缸上。外缸为筒形设计，分为进汽缸和排汽缸，其中分面大约在高压缸中部。内缸为垂直纵向平分面结构。采用这种设计，可以减小缸体重量，提供良好的热工况。另外，由于缸体为旋转对称，因而避免了不利的材料集中，各部分温度可保持一致，使得机组在启动停机或快速变负荷时缸体的温度梯度很小，热应力保持在一个很低的水平。
1.2 独特的补汽调节阀技术
上汽 1000mw 汽轮机采用了补汽技术。补汽阀相当于主汽门后的第三个高负荷调节阀，在主调节门开足的情况下，由该阀向机组供汽。通过该阀的流量约为最大进汽量的 8%。补汽阀布置在汽缸下部，补汽进入高压缸第五级后。补汽阀的主要功能有： （ 1） 当汽轮机的最大进汽量与 tha 工况流量之比较大时，可采用补汽技术，超出额定流量的部分由外置的补汽调节阀提供； 此时主调节阀在额定流量下可设计成全开，从而提高额定负荷以下所有工况的效率，机组热耗可至少下降 40kj/kw？h。（ 2） 根据等焓节流原理，蒸汽进入第五级处的温度将降低约 30℃，通过保持一定的漏汽还可起到冷却高压汽缸作用，有利于提高高温部件的可靠性。（ 3） 补汽阀还具有提高变负荷速率的功能，有利于提高大电网的稳定性。
专业资料
word完美格式 目 录
第1章 绪论 .............................................................. 1
1.1 热力系统简介 ...................................................... 1
1.2 本设计热力系统简介 ................................................ 3
第2章 基本热力系统确定 .................................................. 5
2.1 锅炉选型 .......................................................... 6
2.2 汽轮机型号确定 .................................................... 7
2.3 原则性热力系统计算原始资料以及数据选取 ............................ 8
2.4 全面性热力系统计算 ................................................ 8
第3章 主蒸汽系统确定 ................................................... 18
3.1 主蒸汽系统的选择 ................................................. 18
3.2 主蒸汽系统设计时应注意的问题 ..................................... 20
3.3 本设计主蒸汽系统选择 ............................................. 20

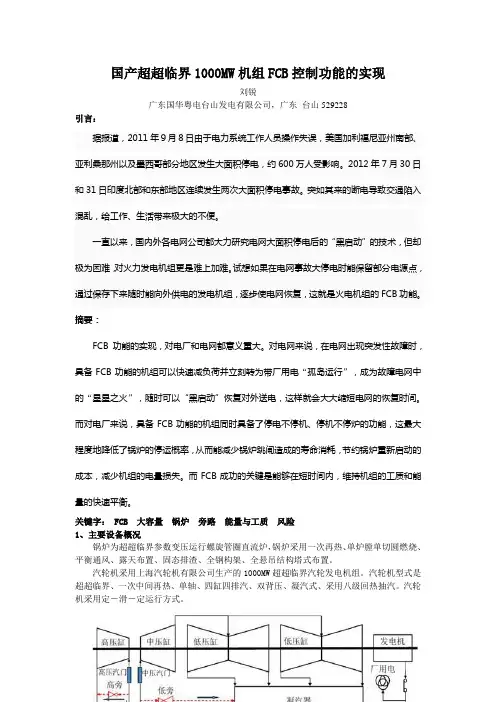

国产超超临界1000MW机组FCB控制功能的实现
刘锐
广东国华粤电台山发电有限公司，广东 台山 529228
引言：
据报道，2011年９月８日由于电力系统工作人员操作失误，美国加利福尼亚州南部、亚利桑那州以及墨西哥部分地区发生大面积停电，约600万人受影响。2012年7月30日和31日印度北部和东部地区连续发生两次大面积停电事故。突如其来的断电导致交通陷入混乱，给工作、生活带来极大的不便。
一直以来，国内外各电网公司都大力研究电网大面积停电后的“黑启动”的技术，但却极为困难，对火力发电机组更是难上加难。试想如果在电网事故大停电时能保留部分电源点，通过保存下来随时能向外供电的发电机组，逐步使电网恢复，这就是火电机组的FCB功能。
摘要：
FCB 功能的实现，对电厂和电网都意义重大。对电网来说，在电网出现突发性故障时，具备FCB功能的机组可以快速减负荷并立刻转为带厂用电“孤岛运行”，成为故障电网中的“星星之火”，随时可以“黑启动”恢复对外送电，这样就会大大缩短电网的恢复时间。而对电厂来说，具备FCB功能的机组同时具备了停电不停机、停机不停炉的功能，这最大程度地降低了锅炉的停运概率，从而能减少锅炉跳闸造成的寿命消耗，节约锅炉重新启动的成本，减少机组的电量损失。而FCB成功的关键是能够在短时间内，维持机组的工质和能量的快速平衡。
关键字： FCB 大容量 锅炉 旁路 能量与工质 风险
1、主要设备概况
锅炉为超超临界参数变压运行螺旋管圈直流炉，锅炉采用一次再热、单炉膛单切圆燃烧、平衡通风、露天布置、固态排渣、全钢构架、全悬吊结构塔式布置。
汽轮机采用上海汽轮机有限公司生产的1000MW超超临界汽轮发电机组。汽轮机型式是超超临界、一次中间再热、单轴、四缸四排汽、双背压、凝汽式、采用八级回热抽汽。汽轮机采用定－滑－定运行方式。
图一：发电厂热力系统循环简示
｜东方超超临界１０００ＭＷ供热汔轮栅组方案搽ｉ习１

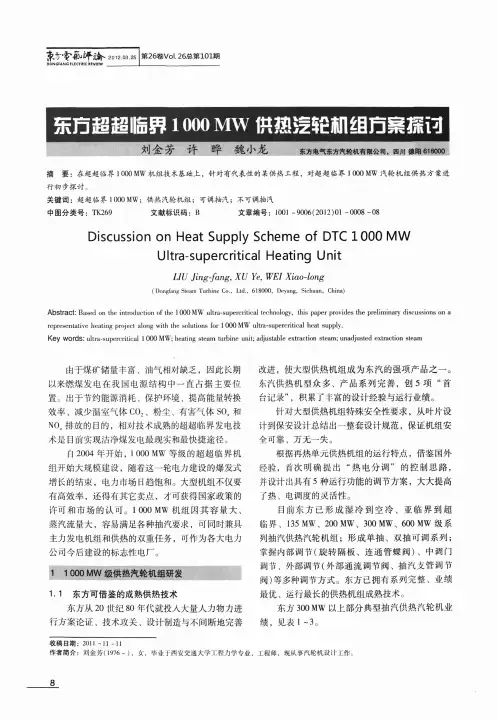

摘要：在超超临界１０００ＭＷ机组技术基础上，针对有代表性的某供热工程，对超超临界１０００ＭＷ汽轮机组供热方案进
行初步探讨。关键词：超超临界ｌ０００ＭＷ；供热汽轮机组；可调抽汽；不可调抽汽
中图分类号：ＴＫ２６９文献标识码：Ｂ文章编号：１００１—９００６（２０１２）０１－０００８－０８
ＤｉｓｃｕｓｓｉｏｎｏｎＨｅａｔＳｕｐｐｌｙＳｃｈｅｍｅｏｆＤＴＣ１０００ＭＷ
Ｕｌｔｒａ—ｓｕｐｅｒｃｒｉｔｉｃａｌＨｅａｔｉｎｇＵｎｉｔ
ＬＩＵＪｉｎｇ－ｆａｎｇ，ＸＵＹｅ，ＷＥｌＸｉａｏ—ｌｏｎｇ
（１）ｏｎｇｔｈｎｇＳｔｅａｍ’ＦｕｒｂｉｎｅＣｏ．．Ｌｔｄ．，６１８０００，１）ｅｙａｎｇ，Ｓｉｃｈｕａｎ，Ｃｈｉｎａ）
Ａｂｓｔｒａｃｔ：Ｂａｓｅｄｏｎｔｈｅｉｎｔｒｏｄｕｃｔｉｏｎｏｆｔｈｅ１０００ＭＷｕｌｔｒａ—ｓｕｐｅｒｃｒｉｔｉｅａｌｔｅｃｈｎｏｌｏｇｙ，ｔｈｉｓｐａｐｅｒｐｒｏｖｉｄｅｓｔｈｅｐｒｅｌｉｍｉｎａｒｙｄｉｓｃｕｓｓｉｏｎｓｏｎａ
ｒｅｐｒｅｓｅｎｔａｔｉｖｅｈｅａｔｉｎｇｐｒｏｊｅｅｔａｌｏｎｇｗｉｔｈｔｈｅｓｏｌｕｔｉｏｎｓｆｏｒ１０００ＭＷｕｌｔｒａ－ｓｕｐｅｒｃｒｉｔｉｅａｌｈｅａｔｓｕｐｐｌｙ．
Ｋｅｙｗｏｒｄｓ：ｕｌｔｒａ—ｓｕｐｅｒｃｒｉｔｉｃａｌ１０００ＭＷ；ｈｅａｔｉｎｇｓｔｅａｍｔｕｒｂｉｎｅｕｎｉｔ；ａｄｊｕｓｔａｂｌｅｅｘｔｒａｃｔｉｏｎｓｔｅａｍ；ｕｎａｄｊｕｓｔｅｄｅｘｔｒａｃｔｉｏｎｓｔｅａｍ
由于煤矿储量丰富、油气相对缺乏，因此长期
以来燃煤发电在我国电源结构中一直占据主要位
置。出于节约能源消耗、保护环境、提高能量转换
效率、减少温室气体ＣＯ：、粉尘、有害气体ｓｏ。和
ＮＯ，排放的目的，相对技术成熟的超超ｌ临界发电技
术是目前实现洁净煤发电最现实和最快捷途径。
ｒＩ２００４年开始，１０００ＭＷ等级的超超临界机
组开始大规模建设，随着这一轮电力建设的爆发式
