柱钢筋计算

柱的钢筋计算通常涉及到柱的尺寸、荷载以及混凝土强度等因素。以下是一个一般性的步骤，用于柱钢筋计算的初步设计：

1. 确定柱的尺寸：包括柱的截面形状（矩形、圆形等）和尺寸（宽度、高度或直径）。

2. 确定柱的设计荷载：包括垂直荷载（例如楼层荷载、自重等）和水平荷载（例如风荷载、地震荷载等）。

3. 确定混凝土的设计强度：通常用混凝土强度等级（例如C30、C40等）表示。

4. 计算柱的截面面积：根据柱的尺寸计算柱截面的面积。

5. 根据设计荷载和柱的截面面积计算荷载面积比（Pu/A）：荷载面积比表示荷载与柱截面面积的比值。

6. 根据设计荷载和柱的尺寸，选择合适的受压区高度（h）和受压钢筋比（ρ）：根据设计荷载和柱的几何尺寸，通过工程经验选择合适的受压区高度和受压钢筋比。

7. 计算受压钢筋的面积（As）：根据受压钢筋比和柱截面面积计算受压钢筋的面积。

8. 根据设计要求，确定受拉钢筋的最小配筋率：根据设计要求和规范确定受拉钢筋的最小配筋率。

9. 计算受拉钢筋的面积（As）：根据受拉钢筋的最小配筋率和柱截面面积计算受拉钢筋的面积。

10. 检查受拉钢筋与受压钢筋的配筋是否满足设计要求：根据设计要求和规范，检查受拉钢筋和受压钢筋的配筋是否满足强度和变形要求。

请注意，这只是柱钢筋计算的一个概述，并且实际设计需要考虑更多的因素和具体的设计规范。建议在进行任何结构设计之前，咨询专业的结构工程师，并参考适用的设计规范和建筑法规。

合集下载

框架柱钢筋计算

框架柱钢筋计算

钢筋平法计算手册

第二章框架柱钢筋计算

一、“平法”柱的标注方法

现行柱钢筋“平法”设计的表达方式有列表注写方式、截面注写方式两种。

二、基础插筋的计算

钢筋部位及其名称 计算公式 说明 附图

基础插筋（基础平板中） 当筏板基础≤2000mm时：

基础插筋长度＝基础高度-保护层+基础弯折a+基础纵筋外露长度Hn/3+与上层纵筋搭接llE(如采用焊接时，搭接长度为0) 1、04G101－3P45柱插筋构造一

2、柱墙插筋锚固竖直长度与弯钩长度对照表 图2

当筏板基础＞2000mm时：

基础插筋长度＝基础高度/2-保护层+基础弯折a+基础纵筋外露长度Hn/3+与上层纵筋搭接llE(如采用焊接时，搭接长度为0) 3、04G101－3P45柱插筋构造二

图3

基础插筋（基础主梁中） 当基础梁底与基础板底一平时：

基础插筋长度＝基础高度-保护层+基础弯折a+基础钢筋外露长度Hn/3+与上层纵筋搭接llE(如采用焊接时，搭接长度为0) 1、04G101－3P32柱插筋构造一

图4

当基础梁顶与基础板顶一平时：

基础插筋长度＝基础高度-保护层+基础弯折a+基础钢筋外露长度Hn/3+与上层纵筋搭接llE(如采用焊接时，搭接长度为0) 2、04G101－3P32柱插筋构造二

图5

（图2） （图3）

（图4） （图5）

弯钩长度a的取值表：

柱墙插筋锚固竖直长度与弯钩长度对照表

竖直长度 弯钩长度a

≥0.5laE(≥0.5la) 12d且≥150

≥0.6laE(≥0.6la) 10d且≥150

≥0.7laE(≥0.7la) 8d且≥150

≥0.8laE(≥0.8la) 6d且≥150

三、柱根的判断（03G101－1P41、GB50010-2002 P178）

柱钢筋计算-图文

柱钢筋计算-图文

柱钢筋计算-图文

第一节概述

1.1柱的分类

框架柱KZ

柱根部嵌固在基础或地下结构上，并与框架梁刚性连接构成框架

框支柱KZZ

柱根部嵌固在基础或地下结构上，并与框支梁刚性连接构成框支结构。框支结构以上转换为剪力墙结构

梁上柱LZ（最普遍的应用，是为位置在层间的梯梁提供支撑，高度位于上下楼层之间的层

间梯梁与水平构件框架梁和竖向构件框架柱均不直接相连，但通过梁上柱可与主体结构连接在一起。）

墙上柱QZ芯柱某Z

1.2柱的钢筋骨架

纵筋基础层中间层顶层箍筋

计算钢筋时要考虑以下各种情况:

边柱、中柱、角柱变截面变钢筋

1.3柱的平法表示方法举例

某2.柱总高度（某层至某层，或某标高至某标高）3.柱截面尺寸b某h 4.柱纵筋（角筋+b边中部筋+h边中部筋）5.柱箍筋（以“/”分隔加密与非加密间距）

第二节框架柱钢筋计算

KZ1要计算哪些钢筋量楼层名称构件分类分类细分无梁基础基础层基础板厚小于2000基础板厚大于2000计算哪些量名称单位基础梁底与基础板底一基础插筋、箍筋长度、根数、重量平有梁基础基础板顶与基础板顶一平中柱边柱角柱纵筋、箍筋长度、根数、重量-1层首层中间层顶层2.1柱基础插筋

柱插入到基础中的预留接头的钢筋称为插筋。在浇筑基础混凝土前，将插筋留好，等浇筑基础混凝土后，从插筋上往上进行连接，依此类推，逐层连接往上。2.1.1板式筏形基础04G101-3P45

板式筏形基础容许竖向直锚深度≥LaE

板厚≤2m，柱角插筋应插至基础底部配筋上表面并做90°弯钩，柱中部插筋可插至LaE深度后作90°弯钩，弯钩直段长度≥6d且≥150mm。

板厚＞2m，柱角插筋应插至基础中部配筋上表面并做90°弯钩，柱中部插筋可插至LaE深度后作90°弯钩，弯钩直段长度≥6d且≥150mm。

板式筏形基础容许竖向直锚深度＜LaE

板厚≤2m，所有插筋应插至基础底部配筋上表面并做90°弯钩，弯钩长度为a。板厚＞2m，所有插筋应插至基础中部配筋上表面并做90°弯钩，弯钩长度为a。

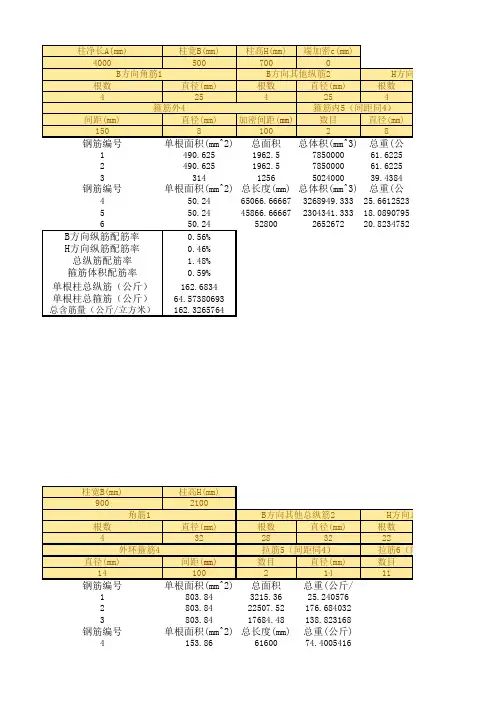

柱钢筋重量计算表格

柱钢筋重量计算表格

柱净长A(mm)柱宽B(mm)柱高H(mm)端加密c(mm)40005007000

根数直径(mm)根数直径(mm)根数4254254间距(mm)直径(mm)加密间距(mm)数目直径(mm)150810028钢筋编号单根面积(mm^2)总面积总体积(mm^3)总重(公1490.6251962.5785000061.62252490.6251962.5785000061.622533141256502400039.4384钢筋编号单根面积(mm^2)总长度(mm)总体积(mm^3)总重(公450.2465066.666673268949.33325.6612523550.2445866.666672304341.33318.0890795650.2452800265267220.8234752B方向纵筋配筋率0.56%H方向纵筋配筋率0.46%总纵筋配筋率1.48%箍筋体积配筋率0.59%单根柱总纵筋（公斤）162.6834单根柱总箍筋（公斤）64.57380693总含筋量（公斤/立方米）162.3265764

柱宽B(mm)柱高H(mm)9002100

根数直径(mm)根数直径(mm)根数432283222

直径(mm)间距(mm)数目直径(mm)数目1410021411钢筋编号单根面积(mm^2)总面积总重(公斤/1803.843215.3625.2405762803.8422507.52176.6840323803.8417684.48138.823168钢筋编号单根面积(mm^2)总长度(mm)总重(公斤)4153.866160074.4005416角筋1B方向其他总纵筋2H方向总纵

外环箍筋4拉筋5（间距同4）拉筋6（间距B方向角筋1B方向其他纵筋2H方向纵

箍筋外4箍筋内5（间距同4）5153.864760057.49132766153.86129800156.7725698B方向纵筋配筋率0.68%H方向纵筋配筋率0.55%总纵筋配筋率2.30%箍筋体积配箍率1.95%单根柱总纵筋（公斤/米）340.747776单根柱总箍筋（公斤/米）288.664439总含筋量（公斤/立方米）333.022336直径(mm)20数目直径(mm)间距(mm)38150

柱钢筋计算表

柱钢筋计算表

1、数量

2.000柱长边宽度柱短边宽度柱基底标高箍筋间距箍筋加密间距柱箍筋肢数长边柱保护层厚度

5005004500200100425

一层梁高度二层梁高度三层梁高度四层梁高度五层梁高度六层梁高度七层梁高度

600600600600600600600

一层标高二层层高三层层高四层层高五层层高六层层高七层层高

4000400040004000400040004000

锚固值箍筋弯钩倍数柱箍筋肢数短基础深度柱砼体积（ｍ³）柱表面积±0.00以上（㎡）

023.8415007.75036.800

钢筋直径

mm钢筋根数（侧纵筋0.65﹪锚固梁内）钢筋长度

m钢筋单位

重量

Kg/m重量

25833.4353.861.032

25233.3853.860.258

251033.0353.861.275

25433.4353.860.516

25133.3853.860.129

251533.0353.861.913

824.8710.3950.004

8554.8710.3950.106

8294.8710.3950.056

8294.8710.3950.056

8294.8710.3950.056

8294.8710.3950.056

8294.8710.3950.056

8294.8710.3950.056

11.138

15.500

73.600

注：首层指基础上面至首层梁上面角柱外侧主筋伸入柱内侧

边柱外侧主筋伸入柱内侧

五层箍筋

±0.00以上柱表面积（㎡）六层箍筋

七层箍筋边柱内侧主筋

基础箍筋

钢筋小计 （t）

柱砼体积 （ｍ³）首层箍筋

二层箍筋

三层箍筋

四层箍筋KZ边柱和角柱柱钢筋计算表（二）A 含外侧纵筋0.65﹪锚固梁内1.5LaE

柱 600*600

钢筋部位

角柱外侧主筋伸入梁内侧

角柱内侧主筋

边柱外侧主筋伸入梁内侧2、数量

2.000

柱长边宽度柱短边宽度柱基底标高箍筋间距箍筋加密间距柱箍筋肢数长边柱保护层厚度

5005004500200100425

一层梁高度二层梁高度三层梁高度四层梁高度五层梁高度六层梁高度七层梁高度
