框架柱钢筋计算

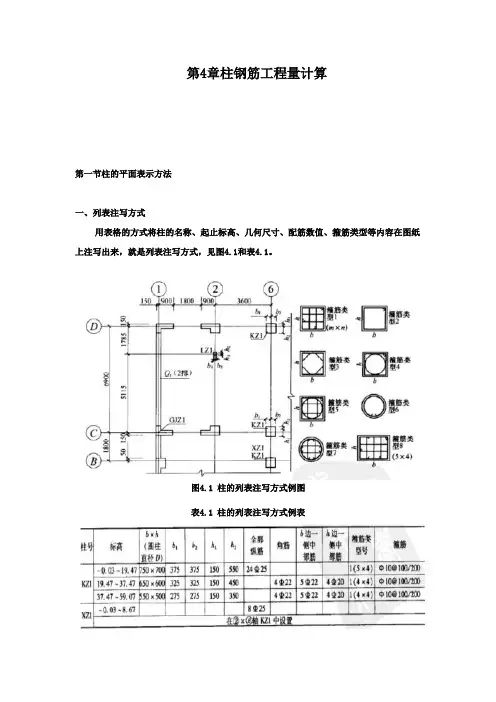

第4章柱钢筋工程量计算

第一节柱的平面表示方法

一、列表注写方式

用表格的方式将柱的名称、起止标高、几何尺寸、配筋数值、箍筋类型等内容在图纸上注写出来，就是列表注写方式，见图4.1和表4.1。

图4.1 柱的列表注写方式例图

表4.1

柱的列表注写方式例表在实际工程中，会出现各种各样的柱，我们把柱分为如下类型,见表4.2：表4.2 柱的类型

二、截面注写方式

在同一编号的柱中选择一个截面放大到能看清的比例，直接注写柱的名称、起止标高、几何尺寸、配筋数值、箍筋类型等内容，就是截面注写方式,见图4.2

图4.2 柱平法截面注写方式

图4.2中，KZ1集中标注表达的意思是:

750×700:表示柱的截面尺寸，750(宽)x700(高)；

26二级25:表示全部纵筋26根直径为25的二级钢；

φ10@100/200:表示柱的箍筋直径为10的一级钢，加密区间距为100，非加密区间距为200。第二节 柱钢筋工程量计算规则

一、柱要计算哪些钢筋量

柱要计算的钢筋量见图4.3

图4.3 柱要计算的钢筋量

二、柱纵筋的计算规则

（一）基础层纵筋计算

① 柱直接生根于基础板

柱直接生根于基础板，一般有两种情况。下面我们分别介绍这两种情况柱基础插筋的计算方法。

情况一:基础板厚度小于2m，见图4.4；

图4.4基础板厚<2m的基础插筋配置图 从图4.4可知:

基础插筋长度=弯折长度a十竖直长度h1+非连接区hn/3+LIE

式中,a的取值由h1和锚固长度LaE决定；

h1指基础高度h—基础保护层厚度；

hn指基础相邻层的净高(层高—梁高)；

LIE指搭接长度(搭接率为50%时，搭接长度LIE= 1.4LaE；搭接率为25%时，搭接长度LIE=

1.2LaE。

情况二:基础板厚度大于等于2m，见图4.5；

图4.5基础板厚≥2m的基础插筋配置图

从图4.5可知，这种情况基础插筋不插到基础底部，只插到基础中部，这样，只是竖直长度h1发生变化(h1根据具体图纸计算)，计算方法同上。

第4章柱钢筋工程量计算

第一节柱的平面表示方法

一、列表注写方式

用表格的方式将柱的名称、起止标高、几何尺寸、配筋数值、箍筋类型等内容在图纸上注写出来，就是列表注写方式，见图4.1和表4.1。

图4.1 柱的列表注写方式例图

表4.1

柱的列表注写方式例表在实际工程中，会出现各种各样的柱，我们把柱分为如下类型,见表4.2：表4.2 柱的类型

二、截面注写方式

在同一编号的柱中选择一个截面放大到能看清的比例，直接注写柱的名称、起止标高、几何尺寸、配筋数值、箍筋类型等内容，就是截面注写方式,见图4.2

图4.2 柱平法截面注写方式

图4.2中，KZ1集中标注表达的意思是:

750×700:表示柱的截面尺寸，750(宽)x700(高)；

26二级25:表示全部纵筋26根直径为25的二级钢；

φ10@100/200:表示柱的箍筋直径为10的一级钢，加密区间距为100，非加密区间距为200。第二节 柱钢筋工程量计算规则

一、柱要计算哪些钢筋量

柱要计算的钢筋量见图4.3

图4.3 柱要计算的钢筋量

二、柱纵筋的计算规则

（一）基础层纵筋计算

① 柱直接生根于基础板

柱直接生根于基础板，一般有两种情况。下面我们分别介绍这两种情况柱基础插筋的计算方法。

情况一:基础板厚度小于2m，见图4.4；

图4.4基础板厚<2m的基础插筋配置图 从图4.4可知:

基础插筋长度=弯折长度a十竖直长度h1+非连接区hn/3+LIE

式中,a的取值由h1和锚固长度LaE决定；

h1指基础高度h—基础保护层厚度；

hn指基础相邻层的净高(层高—梁高)；

LIE指搭接长度(搭接率为50%时，搭接长度LIE= 1.4LaE；搭接率为25%时，搭接长度LIE=

1.2LaE。

情况二:基础板厚度大于等于2m，见图4.5；

图4.5基础板厚≥2m的基础插筋配置图

从图4.5可知，这种情况基础插筋不插到基础底部，只插到基础中部，这样，只是竖直长度h1发生变化(h1根据具体图纸计算)，计算方法同上。

钢筋平法计算手册

第二章框架柱钢筋计算

一、“平法”柱的标注方法

现行柱钢筋“平法”设计的表达方式有列表注写方式、截面注写方式两种。

二、基础插筋的计算

钢筋部位及其名称 计算公式 说明 附图

基础插筋（基础平板中） 当筏板基础≤2000mm时：

基础插筋长度＝基础高度-保护层+基础弯折a+基础纵筋外露长度Hn/3+与上层纵筋搭接llE(如采用焊接时，搭接长度为0) 1、04G101－3P45柱插筋构造一

2、柱墙插筋锚固竖直长度与弯钩长度对照表 图2

当筏板基础＞2000mm时：

基础插筋长度＝基础高度/2-保护层+基础弯折a+基础纵筋外露长度Hn/3+与上层纵筋搭接llE(如采用焊接时，搭接长度为0) 3、04G101－3P45柱插筋构造二

图3

基础插筋（基础主梁中） 当基础梁底与基础板底一平时：

基础插筋长度＝基础高度-保护层+基础弯折a+基础钢筋外露长度Hn/3+与上层纵筋搭接llE(如采用焊接时，搭接长度为0) 1、04G101－3P32柱插筋构造一

图4

当基础梁顶与基础板顶一平时：

基础插筋长度＝基础高度-保护层+基础弯折a+基础钢筋外露长度Hn/3+与上层纵筋搭接llE(如采用焊接时，搭接长度为0) 2、04G101－3P32柱插筋构造二

图5

（图2） （图3）

（图4） （图5）

弯钩长度a的取值表：

柱墙插筋锚固竖直长度与弯钩长度对照表

竖直长度 弯钩长度a

≥0.5laE(≥0.5la) 12d且≥150

≥0.6laE(≥0.6la) 10d且≥150

≥0.7laE(≥0.7la) 8d且≥150

≥0.8laE(≥0.8la) 6d且≥150

三、柱根的判断（03G101－1P41、GB50010-2002 P178）

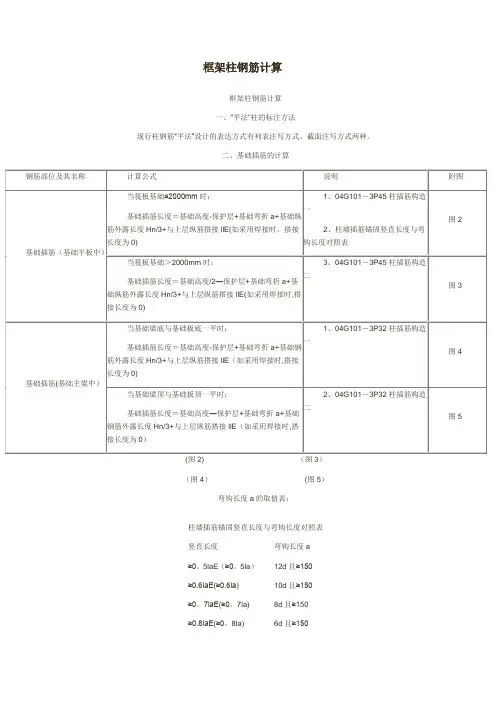

框架柱钢筋计算

框架柱钢筋计算

一、“平法"柱的标注方法

现行柱钢筋“平法”设计的表达方式有列表注写方式、截面注写方式两种。

二、基础插筋的计算

钢筋部位及其名称 计算公式 说明 附图

基础插筋（基础平板中） 当筏板基础≤2000mm时：

基础插筋长度＝基础高度-保护层+基础弯折a+基础纵筋外露长度Hn/3+与上层纵筋搭接llE(如采用焊接时，搭接长度为0) 1、04G101－3P45柱插筋构造一

2、柱墙插筋锚固竖直长度与弯钩长度对照表 图2

当筏板基础＞2000mm时：

基础插筋长度＝基础高度/2—保护层+基础弯折a+基础纵筋外露长度Hn/3+与上层纵筋搭接llE(如采用焊接时,搭接长度为0) 3、04G101－3P45柱插筋构造二

图3

基础插筋(基础主梁中） 当基础梁底与基础板底一平时：

基础插筋长度＝基础高度-保护层+基础弯折a+基础钢筋外露长度Hn/3+与上层纵筋搭接llE（如采用焊接时,搭接长度为0) 1、04G101－3P32柱插筋构造一

图4

当基础梁顶与基础板顶一平时：

基础插筋长度＝基础高度—保护层+基础弯折a+基础钢筋外露长度Hn/3+与上层纵筋搭接llE（如采用焊接时,搭接长度为0） 2、04G101－3P32柱插筋构造二

图5

(图2) （图3）

（图4） (图5）

弯钩长度a的取值表：

柱墙插筋锚固竖直长度与弯钩长度对照表

竖直长度 弯钩长度a

≥0。5laE（≥0。5la） 12d且≥150

≥0.6laE(≥0.6la) 10d且≥150

≥0。7laE(≥0。7la) 8d且≥150

≥0.8laE(≥0。8la) 6d且≥150

三、柱根的判断（03G101－1P41、GB50010—2002 P178)
