110kv均压环

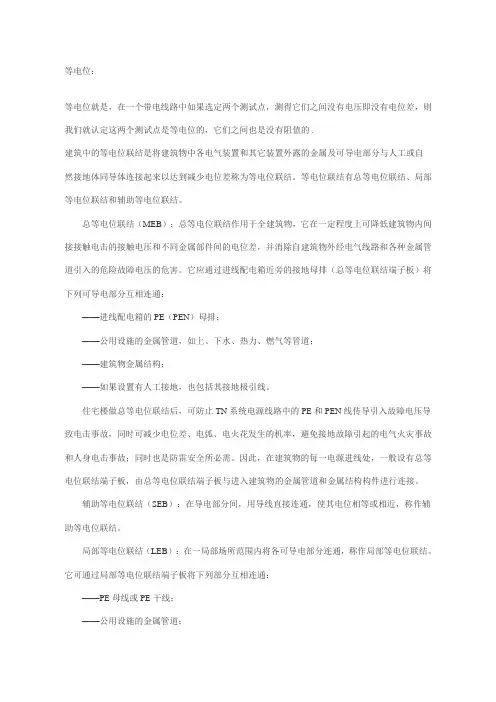

等电位：

等电位就是，在一个带电线路中如果选定两个测试点，测得它们之间没有电压即没有电位差，则我们就认定这两个测试点是等电位的，它们之间也是没有阻值的 .

建筑中的等电位联结是将建筑物中各电气装置和其它装置外露的金属及可导电部分与人工或自然接地体同导体连接起来以达到减少电位差称为等电位联结。等电位联结有总等电位联结、局部等电位联结和辅助等电位联结。

总等电位联结（MEB）：总等电位联结作用于全建筑物，它在一定程度上可降低建筑物内间接接触电击的接触电压和不同金属部件间的电位差，并消除自建筑物外经电气线路和各种金属管道引入的危险故障电压的危害。它应通过进线配电箱近旁的接地母排（总等电位联结端子板）将下列可导电部分互相连通：

——进线配电箱的PE（PEN）母排；

——公用设施的金属管道，如上、下水、热力、燃气等管道；

——建筑物金属结构；

——如果设置有人工接地，也包括其接地极引线。

住宅楼做总等电位联结后，可防止TN系统电源线路中的PE和PEN线传导引入故障电压导致电击事故，同时可减少电位差、电弧、电火花发生的机率，避免接地故障引起的电气火灾事故和人身电击事故；同时也是防雷安全所必需。因此，在建筑物的每一电源进线处，一般设有总等电位联结端子板，由总等电位联结端子板与进入建筑物的金属管道和金属结构构件进行连接。

辅助等电位联结（SEB）：在导电部分间，用导线直接连通，使其电位相等或相近，称作辅助等电位联结。

局部等电位联结（LEB）：在一局部场所范围内将各可导电部分连通，称作局部等电位联结。它可通过局部等电位联结端子板将下列部分互相连通：

——PE母线或PE干线；

——公用设施的金属管道；

——建筑物金属结构；

均压环：

grading ring

改善绝缘子串电压分布的环状金具.

避雷带的作用是防直击雷。

均压环的作用是防侧击雷

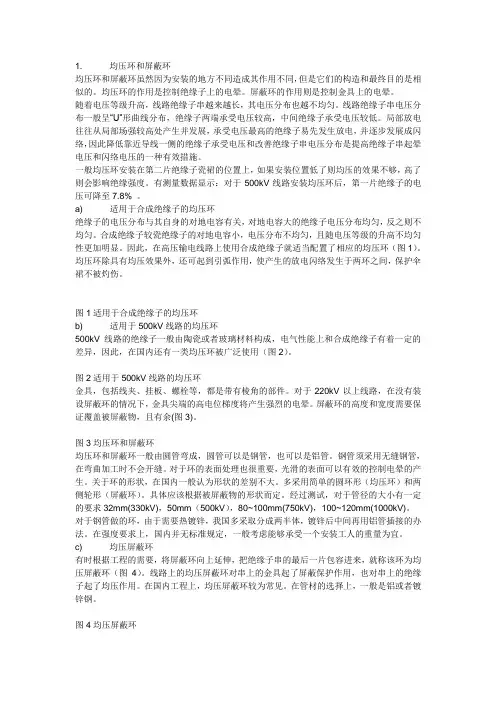

1. 均压环和屏蔽环

均压环和屏蔽环虽然因为安装的地方不同造成其作用不同，但是它们的构造和最终目的是相似的。均压环的作用是控制绝缘子上的电晕。屏蔽环的作用则是控制金具上的电晕。

随着电压等级升高，线路绝缘子串越来越长，其电压分布也越不均匀。线路绝缘子串电压分布一般呈“U”形曲线分布，绝缘子两端承受电压较高，中间绝缘子承受电压较低。局部放电往往从局部场强较高处产生并发展，承受电压最高的绝缘子易先发生放电，并逐步发展成闪络，因此降低靠近导线一侧的绝缘子承受电压和改善绝缘子串电压分布是提高绝缘子串起晕电压和闪络电压的一种有效措施。

一般均压环安装在第二片绝缘子瓷裙的位置上，如果安装位置低了则均压的效果不够，高了则会影响绝缘强度。有测量数据显示：对于500kV线路安装均压环后，第一片绝缘子的电压可降至7.8% 。

a) 适用于合成绝缘子的均压环

绝缘子的电压分布与其自身的对地电容有关，对地电容大的绝缘子电压分布均匀，反之则不均匀。合成绝缘子较瓷绝缘子的对地电容小，电压分布不均匀，且随电压等级的升高不均匀性更加明显。因此，在高压输电线路上使用合成绝缘子就适当配置了相应的均压环（图1）。均压环除具有均压效果外，还可起到引弧作用，使产生的放电闪络发生于两环之间，保护伞裙不被灼伤。

图1适用于合成绝缘子的均压环

b) 适用于500kV线路的均压环

500kV线路的绝缘子一般由陶瓷或者玻璃材料构成，电气性能上和合成绝缘子有着一定的差异，因此，在国内还有一类均压环被广泛使用（图2）。

图2适用于500kV线路的均压环

金具，包括线夹、挂板、螺栓等，都是带有棱角的部件。对于220kV以上线路，在没有装设屏蔽环的情况下，金具尖端的高电位梯度将产生强烈的电晕。屏蔽环的高度和宽度需要保证覆盖被屏蔽物，且有余(图3)。

图3均压环和屏蔽环

均压环和屏蔽环一般由圆管弯成，圆管可以是钢管，也可以是铝管。钢管须采用无缝钢管，在弯曲加工时不会开缝。对于环的表面处理也很重要，光滑的表面可以有效的控制电晕的产生。关于环的形状，在国内一般认为形状的差别不大。多采用简单的圆环形（均压环）和两侧轮形（屏蔽环）。具体应该根据被屏蔽物的形状而定。经过测试，对于管径的大小有一定的要求32mm(330kV)，50mm（500kV），80~100mm(750kV)，100~120mm(1000kV)。

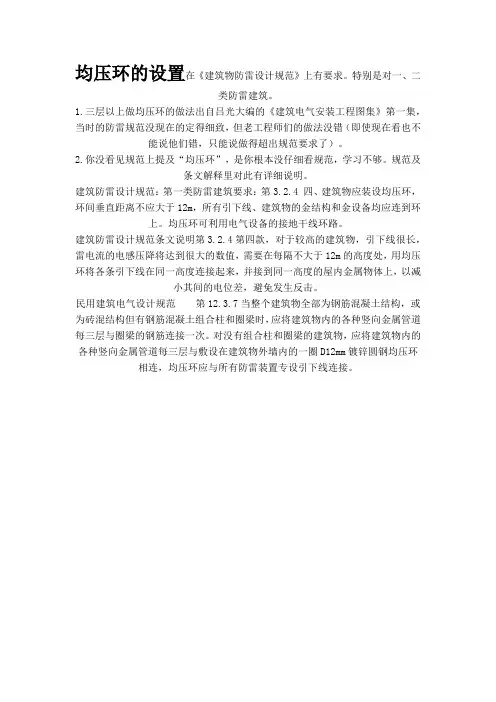

均压环的设置在《建筑物防雷设计规范》上有要求。特别是对一、二类防雷建筑。

1.三层以上做均压环的做法出自吕光大编的《建筑电气安装工程图集》第一集，当时的防雷规范没现在的定得细致，但老工程师们的做法没错（即使现在看也不能说他们错，只能说做得超出规范要求了）。

2.你没看见规范上提及“均压环”，是你根本没仔细看规范，学习不够。规范及条文解释里对此有详细说明。

建筑防雷设计规范：第一类防雷建筑要求：第3.2.4 四、建筑物应装设均压环，环间垂直距离不应大于12m，所有引下线、建筑物的金结构和金设备均应连到环上。均压环可利用电气设备的接地干线环路。

建筑防雷设计规范条文说明第3.2.4第四款，对于较高的建筑物，引下线很长，雷电流的电感压降将达到很大的数值，需要在每隔不大于12m的高度处，用均压环将各条引下线在同一高度连接起来，并接到同一高度的屋内金属物体上，以减小其间的电位差，避免发生反击。

民用建筑电气设计规范 第12.3.7当整个建筑物全部为钢筋混凝土结构，或为砖混结构但有钢筋混凝土组合柱和圈梁时，应将建筑物内的各种竖向金属管道每三层与圈梁的钢筋连接一次。对没有组合柱和圈梁的建筑物，应将建筑物内的各种竖向金属管道每三层与敷设在建筑物外墙内的一圈D12mm镀锌圆钢均压环相连，均压环应与所有防雷装置专设引下线连接。

卫生间等电位施工方案

一、 劳力组织：

设电气施工班组1个，工人10~18人按现场需要决定。其中电焊工不少于8人，最多时可达到12人。

二、 管理机构：

项目经理1人（陈惠文）

施 施 质 内 安 材

工 工 检 业 全 料

员 员 员 员 员 员

1 1 1 1 1 1

人 人 人 人 人 人

张 林 张 林 姚 林

统 全 清 绍

霖 宏 辉 斐 民 汀

三、 机具：交流弧焊机300A 8~12台，按现场需要进行增减。

电烘干箱、20Kg，2KW，1台。

保温筒8～12个

四、 材料计划：

电焊条：φ3.2J422结构钢焊条。

钢材：φ10圆钢。 五、 施工管理措施：

1、所有焊工进场都要进行试焊，试焊时通知监理到场观察。试焊的样品经验收合格后方可进场作业。

2、班组进场后由施工员进行技术交底。

3、每次作业结束班组长先自查，施工员复查，质检员核查。

4、施工员要跟班监督，以确保施工质量。

六、 技术措施：

焊接前焊条先烘干，烘干后的焊条放入保温筒带往现场使用。

1、 均压环焊接：14层以上按设计说明十三.1.利用建筑物外沿圈梁两根主面筋用φ10圆钢跨接成一个整体。

2、 窗接地：每个金属窗从上层均压环在窗的右上角位置引出一根φ10圆钢作为窗接地预留点（土建有预埋件时，焊在预埋件上）。
