均压环规范

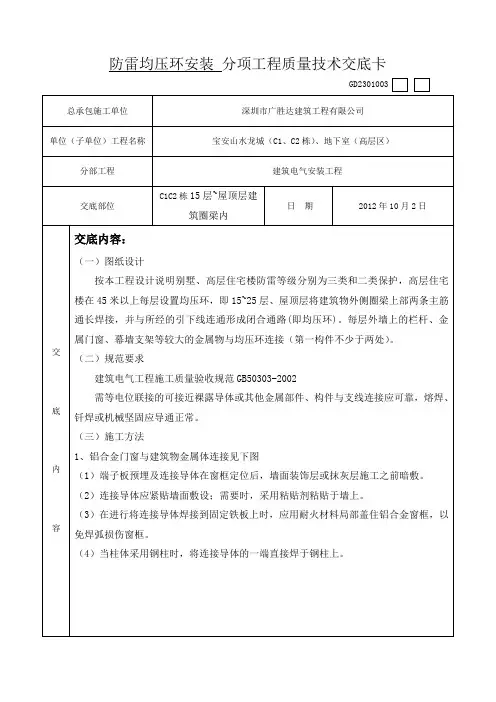

防雷均压环安装 分项工程质量技术交底卡

GD2301003

总承包施工单位 深圳市广胜达建筑工程有限公司

单位（子单位）工程名称 宝安山水龙城（C1、C2栋）、地下室（高层区）

分部工程 建筑电气安装工程

交底部位 C1C2栋15层~屋顶层建筑圈梁内 日 期 2012年10月2日

交

底

内

容

交底内容：

（一）图纸设计

按本工程设计说明别墅、高层住宅楼防雷等级分别为三类和二类保护，高层住宅楼在45米以上每层设置均压环，即15~25层、屋顶层将建筑物外侧圈梁上部两条主筋通长焊接，并与所经的引下线连通形成闭合通路(即均压环)。每层外墙上的栏杆、金属门窗、幕墙支架等较大的金属物与均压环连接（第一构件不少于两处）。

（二）规范要求

建筑电气工程施工质量验收规范GB50303-2002

需等电位联接的可接近裸露导体或其他金属部件、构件与支线连接应可靠，熔焊、钎焊或机械坚固应导通正常。

（三）施工方法

1、铝合金门窗与建筑物金属体连接见下图

（1）端子板预埋及连接导体在窗框定位后，墙面装饰层或抹灰层施工之前暗敷。

（2）连接导体应紧贴墙面敷设；需要时，采用粘贴剂粘贴于墙上。

（3）在进行将连接导体焊接到固定铁板上时，应用耐火材料局部盖住铝合金窗框，以免焊弧损伤窗框。

（4）当柱体采用钢柱时，将连接导体的一端直接焊于钢柱上。 防雷均压环安装 分项工程质量技术交底卡

GD2301003

总承包施工单位 深圳市广胜达建筑工程有限公司

单位（子单位）工程名称 宝安山水龙城（C1、C2栋）、地下室（高层区）

分部工程 建筑电气安装工程

别焊接，看看工程量计算规则你应该清楚了。如果设计圈梁内主筋满足防雷电阻要求，套均压环敷设避雷网就不要在套柱子主筋与圈梁连接项目了。

均压环有两种，一种是防雷均压环.它是利用建筑物圈梁内主筋作为防雷接地连接线考虑的。（它的计算规则是建筑物的外周长，做法是把主筋焊接起来形成一个通路）。另一种是采用单独扁钢或圆钢明敷作均压环时，可执行“户内接地母线敷设”定额。一般均压环设在卫生间！

1、‘均压环敷设’和‘避雷网沿折板敷设（或沿混凝土块敷设）’是不同内容的定额子目。而且施工安装部位也是不同的；再就是工作内容各自包含还不一样，有较大的差别及区别。因此，一项工作内容是不能同时套这两个子目的。不然就重复计算和套项了。 例如： 建筑物圈梁的外侧2根钢筋进行圈梁四周闭合性连接焊通的防雷侧击，属于套均压环敷设（利用圈梁钢筋）的工作内容和定额子目。即不能再套其他如何子目！ 建筑物屋面的避雷网或者避雷带，则是应该根据安装敷设敷设套‘沿混凝土块敷设’或‘沿折板支架敷设’的子目。二者只按照实际的敷设方式选择一个子目，不能重复套项，更不能再套‘均压环敷设’的子目。 问题二： 图纸中提到利用建筑物基础内底板钢筋做接地极焊接连通，仍然是只能套一个定额子目。而不能重复套2个子目的。 在河南08电气设备安装定额之中，没有专门的相对应的利用建筑物基础钢筋焊接敷设的子目，借套‘均压环敷设’这个子目是对的，因为利用建筑物基础钢筋焊接敷设的接地极与利用建筑物圈梁钢筋焊接敷设的均压环，这两个内容的工程量计算和施工内容方式方法都是相同的。

等电位：

等电位就是，在一个带电线路中如果选定两个测试点，测得它们之间没有电压即没有电位差，则我们就认定这两个测试点是等电位的，它们之间也是没有阻值的 .

建筑中的等电位联结是将建筑物中各电气装置和其它装置外露的金属及可导电部分与人工或自然接地体同导体连接起来以达到减少电位差称为等电位联结。等电位联结有总等电位联结、局部等电位联结和辅助等电位联结。

总等电位联结（MEB）：总等电位联结作用于全建筑物，它在一定程度上可降低建筑物内间接接触电击的接触电压和不同金属部件间的电位差，并消除自建筑物外经电气线路和各种金属管道引入的危险故障电压的危害。它应通过进线配电箱近旁的接地母排（总等电位联结端子板）将下列可导电部分互相连通：

——进线配电箱的PE（PEN）母排；

——公用设施的金属管道，如上、下水、热力、燃气等管道；

——建筑物金属结构；

——如果设置有人工接地，也包括其接地极引线。

住宅楼做总等电位联结后，可防止TN系统电源线路中的PE和PEN线传导引入故障电压导致电击事故，同时可减少电位差、电弧、电火花发生的机率，避免接地故障引起的电气火灾事故和人身电击事故；同时也是防雷安全所必需。因此，在建筑物的每一电源进线处，一般设有总等电位联结端子板，由总等电位联结端子板与进入建筑物的金属管道和金属结构构件进行连接。

辅助等电位联结（SEB）：在导电部分间，用导线直接连通，使其电位相等或相近，称作辅助等电位联结。

局部等电位联结（LEB）：在一局部场所范围内将各可导电部分连通，称作局部等电位联结。它可通过局部等电位联结端子板将下列部分互相连通：

——PE母线或PE干线；

——公用设施的金属管道；

——建筑物金属结构；

均压环：

grading ring

改善绝缘子串电压分布的环状金具.

避雷带的作用是防直击雷。

均压环的作用是防侧击雷

均压环的设置在《建筑物防雷设计规范》上有要求。特别是对一、二类防雷建筑。

1.三层以上做均压环的做法出自吕光大编的《建筑电气安装工程图集》第一集，当时的防雷规范没现在的定得细致，但老工程师们的做法没错（即使现在看也不能说他们错，只能说做得超出规范要求了）。

2.你没看见规范上提及“均压环”，是你根本没仔细看规范，学习不够。规范及条文解释里对此有详细说明。

建筑防雷设计规范：第一类防雷建筑要求：第3.2.4 四、建筑物应装设均压环，环间垂直距离不应大于12m，所有引下线、建筑物的金结构和金设备均应连到环上。均压环可利用电气设备的接地干线环路。

建筑防雷设计规范条文说明第3.2.4第四款，对于较高的建筑物，引下线很长，雷电流的电感压降将达到很大的数值，需要在每隔不大于12m的高度处，用均压环将各条引下线在同一高度连接起来，并接到同一高度的屋内金属物体上，以减小其间的电位差，避免发生反击。

民用建筑电气设计规范 第12.3.7当整个建筑物全部为钢筋混凝土结构，或为砖混结构但有钢筋混凝土组合柱和圈梁时，应将建筑物内的各种竖向金属管道每三层与圈梁的钢筋连接一次。对没有组合柱和圈梁的建筑物，应将建筑物内的各种竖向金属管道每三层与敷设在建筑物外墙内的一圈D12mm镀锌圆钢均压环相连，均压环应与所有防雷装置专设引下线连接。
