电路分析第1章 集总参数电路

集总参数的电路

电路是电子技术中的重要组成部分，它由各种不同的元件组成，用于控制电流和电压的流动。其中，集总参数电路是一种简化模型，用于描述电路中各种元件的总体特性。它通过整合电路中的元件，将它们看作一个整体，从而简化了电路分析和设计的过程。

在集总参数电路中，电路的各个元件被抽象为电阻、电容和电感等基本元件，并用它们的参数来描述电路的特性。这些参数包括电阻的阻值、电容的电容值以及电感的感值等。通过这些参数的组合，可以构建各种不同类型的电路，如RC电路、RL电路和LC电路等。

在电路分析和设计中，我们通常会使用一些基本的电路定律和公式来计算电路中的电流和电压。例如，欧姆定律可以用来计算电阻中的电流，而基尔霍夫定律可以用来计算电路中各个节点的电压。这些定律和公式在集总参数电路中同样适用，但需要注意的是，我们不需要具体的数学计算，只需要了解它们的应用原理。

在实际的电路设计中，我们需要考虑电路的稳定性、可靠性和效率等因素。这就要求我们在选择元件和确定参数时要慎重考虑。此外，我们还需要考虑电路的功耗和功率传输效率，以便合理利用电能资源。

集总参数电路是电子技术中常用的一种电路模型，它简化了电路的分析和设计过程。通过合理选择元件和确定参数，我们可以设计出稳定、可靠且高效的电路。在实际应用中，我们需要综合考虑各种因素，以满足电路的需求和要求。通过深入理解集总参数电路的原理和应用，我们可以更好地应对电路设计和故障排除等问题，并为电子技术的发展做出贡献。

第一章 电路分析的基本概念和定理

（主要知识点）

1． 电路理论主要研究电路的基本规律和分析方法，包括电路分析和电路综合二个内容

电路分析：指在给定电路结构和元件参数的条件下，求解电路在特定激励下的响应

电路综合：在给定电路技术指标的情况下，设计出电路并确定元件参数。

2． 实际电路的基本功能概括为两种：

（1） 实现电能的产生，传输，分配，和转换，如电力系统

（2） 实现电信号的处理，如语音信号，图像信号和控制信号等。

3． 实际电路通常由电源，负载和中间环节三部分组成。

4． 关联参考方向：指电压和电流的参考方向一致。即电流的参考方向是从电压的“+”端流入，“-”端流出。

5． 元件的功率：当电压电流取关联参考方向时，P（t）=U(t)×I(t),当P＞0，元件吸收功率（或消耗功率），反之，P＜0，元件发出功率（或产生功率）

6． 对一个完整的电路来说，任一时刻电路中各元件吸收的功率总和应等于发出的功率总和，或者说总功率的代数和为零，即必须遵守功率守恒定律。

7． 电阻元件：任一时刻，如果一个二端元件电压U与电流I的关系可以用U-I平面上的唯一一条曲线确定，则称该元件为电阻。

电容元件：任一时刻，如果一个二端元件电荷Q与电压U的关系可以用U-Q平面上的一条曲线确定，则称该二端元件为电容元件。

电感元件：任一时刻，如果一个二端元件磁通链（磁链）与电流的关系可以用i-φ平面上的一条曲线确定，则称二端该元件为电感元件。

8． 理想电压源：其端电压与流过的电流无关，不受外电路影响。电压源可以开路（电流I=0），理想电压源不允许短路。

9． 理想电流源：其电流与端电压无关，不×受外电路影响。电流源可以短路（电流U=0），理想电流源不允许开路。

10．受控电源：受控电源是一种非独立电源，受控源不是激励。

11．电路分析遵循两类约束：元件约束和拓扑约束

元件约束：由元件的特性，即元件的电压，电流关系形成的约束。如欧姆定律

集总参数电路

总参数电路是一种重要的电路设计，有着重要的意义和实际应用。它是系统设计建模和仿真分析中确定电路元件参数和电路构架的基础。总参数电路方法，通过改变电路参数而改变电路的行为，能够更好地控制和映射不同的参数的改变对电路的影响，实现电路功能的灵活优化，并改善效率和可靠性。

总参数电路有以下几种优点：首先，它使电路设计更灵活，可以根据用户的需求来定制电路参数；其次，它可以增加系统功能，改善电路特性以满足可靠性和高可靠性要求；最后，总参数电路可以实现小尺寸、高度集成和低功耗的电路设计。

总参数电路技术的广泛应用，极大地改变了电路设计的思想和实践，特别适合研制超级计算机芯片、网络控制系统、汽车电子电路设计、智能家居和医疗设备等应用。同时，总参数电路的技术优势也将推动系统技术的发展，实现有效、可靠、节能的系统解决方案。

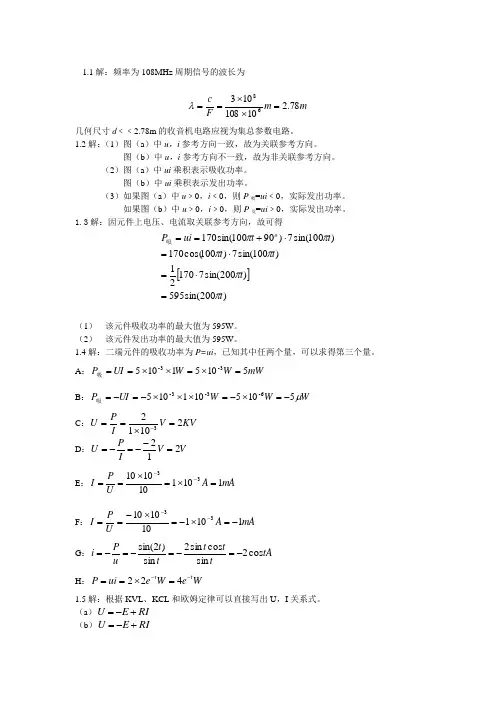

1.1解：频率为108MHz周期信号的波长为

mmFc78.21010810368

几何尺寸d﹤﹤2.78m的收音机电路应视为集总参数电路。

1.2解：（1）图（a）中u，i参考方向一致，故为关联参考方向。

图（b）中u，i参考方向不一致，故为非关联参考方向。

（2）图（a）中ui乘积表示吸收功率。

图（b）中ui乘积表示发出功率。

（3）如果图（a）中u﹥0，i﹤0，则P吸=ui﹤0，实际发出功率。

如果图（b）中u﹥0，i﹥0，则P发=ui﹥0，实际发出功率。

1.3解：因元件上电压、电流取关联参考方向，故可得

)200sin(595)200sin(717021)100sin(7)100cos(170)100sin(7)90100sin(170ttttttuiPo吸

（1） 该元件吸收功率的最大值为595W。

（2） 该元件发出功率的最大值为595W。

1.4解：二端元件的吸收功率为P=ui，已知其中任两个量，可以求得第三个量。

A：mWWWUIP51051105-3-3吸

B：WWWUIP5105101105-6-3-3吸

C：KVVIPU210123

D：VVIPU212

E：mAAUPI110110101033

F：mAAUPI110110101033

G：tAtttttuPicos2sincossin2sin)2sin(

H：WeWeuiPtt422

1.5解：根据KVL、KCL和欧姆定律可以直接写出U，I关系式。

（a）RIEU

（b）RIEU （c）与（a）、（b）图相同

（d）有问题。

1.6解：按自左向右的顺序
