风力发电基础施工方案一、前言随着可再生能源的日益受到关注，风力发电作为其中的重要组成部分，受到越来越多的关注和应用。
本文档将介绍风力发电基础施工方案，以帮助大家了解如何进行风力发电项目的基础施工。
二、项目概述本项目旨在建设一座风力发电站，通过利用风能来发电，为当地提供清洁能源。
项目的具体目标包括：选址、设备安装、系统调试和运营。
下面将详细介绍每个阶段的施工方案。
2.1 选址选址是风力发电项目中至关重要的一环。
选址应遵循以下原则： - 地形条件：选择地势起伏较大、无遮挡物的地区，以保证风能的充分利用。
- 风能资源：通过风能资源评估，选择风能资源较为丰富的地区，以提高发电效率。
- 环保要求：选择无污染源和生态环境受损的地区，以确保项目对环境的影响最小化。
2.2 设备安装设备安装是风力发电项目的重要环节。
具体安装流程如下： 1. 基础施工：根据风机类型和设计要求，在选定的场地上进行基础施工，包括挖掘基础坑、浇筑混凝土等。
2. 主机安装：将风机主机吊装到基础上，进行稳固连接，并进行必要的调整和校准。
3. 叶片安装：将风机叶片安装到主机上，并进行必要的调整和校准。
4. 塔筒安装：将风机塔筒安装到基础上，进行稳固连接，并进行必要的调整和校准。
5. 电气系统安装：将风机的电气系统安装到主机上，并进行必要的调试和校准。
2.3 系统调试设备安装完成后，需要进行系统调试，以确保整个风力发电系统能够正常运行。
系统调试的步骤如下： 1. 检查电气连接：检查风机各电气设备之间的连接是否正确和稳固，包括主机、叶片和塔筒的连接。
2. 检查机械部件：检查风机各机械部件的安装是否正确，包括主机、叶片和塔筒的安装。
3. 调试风向传感器：校准和测试风向传感器的准确度和稳定性，以确保其能够准确采集风向信息。
4. 调试风速传感器：校准和测试风速传感器的准确度和稳定性，以确保其能够准确采集风速信息。
5. 调试发电机：校准和测试发电机的输出功率和电压，以确保其符合设计要求。
风力发电场基础开挖施工方案概述本文档旨在提供风力发电场基础开挖施工方案，确保施工安全和顺利进行。
施工前准备1. 确定开挖区域：根据设计图纸确定风力发电机组基础的位置和尺寸。
2. 确定开挖方法：根据土质条件和工程要求选择合适的开挖方法，如机械开挖或手工开挖。
3. 制定工作计划：根据开挖区域的尺寸和施工进度制定详细的工作计划，确保施工进度合理。
施工步骤1. 确保施工现场安全：在施工现场设置明显的安全警示标志，并采取必要的安全防护措施。
2. 清理施工区域：清理施工区域内的杂物和障碍物，确保施工区域的平整。
3. 标定基坑边缘：根据设计要求，在施工区域的边缘标定基坑的尺寸和形状。
4. 开始开挖：根据工作计划，使用合适的工具和机械设备开始进行开挖。
确保开挖的深度和尺寸符合设计要求。
5. 处理土方：将开挖出的土方进行妥善处理，如堆放或运输至指定地点。
6. 检查基坑质量：在开挖完成后，对基坑的质量进行检查，确保基坑的平整和稳定。
7. 清理施工现场：清理施工区域内的残留土方和杂物，确保施工现场的整洁。
施工安全注意事项1. 施工现场必须设置告示牌和安全警示标志，以提醒工作人员注意安全。
2. 施工人员必须佩戴个人防护装备，如安全帽、安全鞋等。
3. 施工现场必须有专人负责监督和指挥施工过程，并确保施工人员严格遵守安全规定。
4. 施工期间，禁止在基坑边缘堆放材料或搭建临时设施。
总结本文档提供了风力发电场基础开挖施工方案的概述和具体步骤。
在施工过程中，务必注意施工安全，按照工作计划进行开挖，并严格遵守安全规定。
只有确保施工质量和安全，才能保证风力发电场的正常运行。
风电项目工程施工组织施工方案一、项目概况1.1 项目名称：某某风电项目1.2 项目地点：某某省某某市1.3 项目规模：装机容量100MW1.4 项目内容：包括风电场区的机组基础、塔筒、转子安装等主要施工内容。
二、施工前期准备2.1 人员准备：组织建设管理、安全生产管理和质量管理等专业人员，在组织建设管理部门配置项目经理、施工管理工程师和施工队长，以及安全生产管理部门配备安全员、安全检查员、质量管理部门配置质量检查员等专业技术人员。
2.2 资源准备：租用所需的施工设备和机械设备，如塔吊、起重机、混凝土搅拌站等，并按照国家及行业标准验收。
2.3 材料准备：准备所需的施工材料，包括混凝土、钢筋、塔筒、发电机组等。
三、施工方案3.1 工期计划：编制周、月、季度的施工计划，并根据实际情况进行调整，及时解决施工中的问题。
3.2 安全生产方案：制定严格的安全生产方案，确保施工中的安全。
3.3 环境保护方案：制定环保方案，规范施工过程中的环保措施，确保对环境的保护。
3.4 质量管理方案：编制质量管理方案，确保按照相关规范进行施工，保证工程质量。
3.5 施工组织设计：对项目进行详细的施工组织设计，明确工程分包范围、施工员工数量、作业分工等内容，确保施工的顺利进行。
四、施工方案实施4.1 施工过程监控：严格按照施工方案进行实施，定期进行施工质量、安全、环境保护等方面的检查，及时处理施工中出现的问题。
4.2 质量检查：建立质量检查制度，对施工过程中的质量问题进行检查和整改。
4.3 安全管理监督：加强安全管理监督，严格执行施工现场安全制度，确保施工安全。
4.4 环保验收：按照环保方案要求，定期对施工现场进行环保验收，确保施工符合环保要求。
五、施工收尾及竣工验收5.1 施工收尾：在施工过程结束后，组织对施工现场进行整理、清理，恢复原貌。
5.2 竣工验收：按照相关规定，组织进行竣工验收，确保工程达到设计要求，符合相关标准。

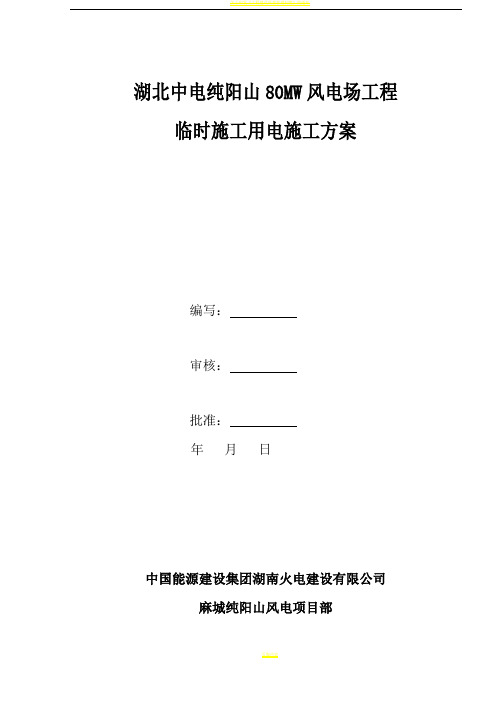

湖北中电纯阳山80MW风电场工程临时施工用电施工方案编写：审核：批准：年月日中国能源建设集团湖南火电建设有限公司麻城纯阳山风电项目部目录1、工程概况及施工范围 02、编制依据 03、作业人员、机具、材料配备 03.1作业人员 03.2施工所需机械装备及工器具量具、安全防护用品配备 (1)4、施工条件及施工前准备工作准备 (1)5、作业程序 (3)5.1作业流程图 (3)6、作业方法及要求 (2)6.1用电布置 (2)6.2负荷计算 (4)6.3元器件选择 (7)6.4施工方法及要求 (7)6.5施工用电维护及管理 (8)7、质量控制措施 (7)7.1施工技术及质量保证措施 (7)7.2防治质量通病 (9)8、强制性条文 (11)9、安全、文明施工及环境管理要求和措施 (10)1、工程概况及施工范围1.1工程概况：湖北中电纯阳山80WM风电场工程位于麻城市福田河镇北侧。
场址距麻城市中心北偏东方向约38km，风电场紧邻湖北与河南的省界。
场区地貌形态属于低山地貌，山坡较陡，坡角20°～40°，局部超过45°，场区内冲沟发育。
纯阳山风电场拟安装37台风电机组，总装机容量80MW。
风机机位多处于山顶及山梁上，少许处于山坡上，交通不便。
1.2工作范围主要包括：25台2000KW风力发电机组、12台2500KW风力发电机组所有项目的建筑安装工程及与之对应的通讯、接地，包括（但不限于）：测量定位放线、基础土（石）开挖、钢筋制作安装、基础环安装调平、混凝土浇筑、塔筒安装、风电机组安装、风机箱变建筑、安装：包括变压器及支架的安装调试。
风机及箱变防雷接地系统、直埋电缆管的加工制作及安装；与风机有关的所有电缆(含光缆)工程的安装和调试工作；其他根据图纸设计属于本区域的所有土建及安装调试工程。
2、编制依据2.1《施工现场临时用电安全技术规范》（JGJ46-2012）；2.2《建设工程施工现场供用电安全规范》（GB50194-2014）；2.3《工程建设标准强制性条文》（电力工程部分2011版）；2.4国家电投规章（2016）3号国家电力投资集团公司安全生产工作规定；2.5国家电投规章（2016）7号国家电力投资集团公司环境保护管理办法；2.6湖南火电建设公司《质量、安全健康、环境管理手册》Q/501-218.01-2014；2.7湖南省火电建设公司湖北麻城纯阳山风电场B标段施工组织设计。

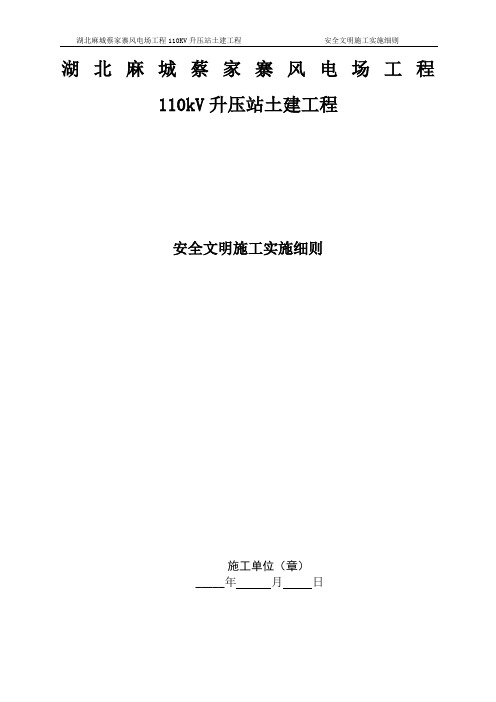

湖北麻城蔡家寨风电场工程110KV升压站土建工程安全文明施工实施细则湖北麻城蔡家寨风电场工程110kV升压站土建工程安全文明施工实施细则施工单位（章）_____年月日批准：____________ ________年____月____日审核：____________ ________年____月____日编写：____________ ________年____月____日目录一、编制说明 ........................................................ - 1 -1.1 编制目的........................................................ - 1 - 1.2 编制依据........................................................ - 1 - 1.3 职业健康安全环境管理制度........................................ - 1 - 1.4安全文明施工管理台帐............................................ - 2 - 1.5 保存资料........................................................ - 4 -1.6 安全应急预案.................................................... - 5 -二、安全文明施工目标及分解.......................................... - 5 -2.1 安全、文明施工、环境保护目标.................................... - 5 -2.2 目标分解........................................................ - 5 -三、安全文明施工管理组织机构........................................ - 6 -3.1 安全管理组织网络图.............................................. - 7 -四、安全文明施工责任制 .............................................. - 8 -五、施工现场总平面布置要求......................................... - 13 -5.1 办公区、生活区布置总体要求..................................... - 13 - 5.2 生活区......................................................... - 14 - 5.3 设备材料堆放区................................................. - 14 - 5.4 施工作业区..................................................... - 15 - 5.5 消防设施设置................................................... - 16 -5.6 施工用电....................................................... - 17 -六、安全文明施工及环境保护设施..................................... - 19 -七、进入施工现场安全文明施工纪律规定............................... - 21 -八、工程开工具备的条件 ............................................. - 21 -九、安全文明施工主要控制措施....................................... - 22 -9.1 安全施工措施的编制与执行....................................... - 22 - 9.2 采购控制....................................................... - 22 - 9.3 施工机具控制措施............................................... - 23 - 9.4 检查、检验的控制............................................... - 23 - 9.5 事故隐患的控制................................................. - 21 -9.6 纠正和预防措施................................................. - 22 - 9.7 教育和培训..................................................... - 23 - 9.8 安全设施及防护用品控制措施..................................... - 23 - 9.9 高处作业....................................................... - 24 - 9.10 起重作业....................................................... - 24 - 9.11 现场清理整顿................................................... - 25 -9.12 机械、车辆交通安全管理......................................... - 25 -十、职业健康 ....................................................... - 26 - 十一、环境保护措施................................................. - 27 - 十二、消防与警卫................................................... - 27 -湖北麻城蔡家寨风电场工程110KV升压站土建工程安全文明施工实施细则一、编制说明1.1编制目的为了贯彻落实新疆发展湖北能源麻城蔡家寨风电场工程110KV升压站建安工程安全文明施工总体策划，施工现场安全管理，切实提高施工人员安全生产责任意识，认真履行岗位安全职责，对工程施工现场实行统一规范、统一管理、统一指导安全文明施工管理工作，努力做到：安全管理制度化、安全设施标准化、现场布置条理化、机料摆放定置化、作业行为规范化、环境影响最小化，营造安全文明施工的良好氛围，特制定本《安全文明施工实施细则》。
风电场基础施工方案1. 引言风电场基础施工方案是为了确保风力发电场的基础设施能够安全、可靠地建设而制定的一套规划和指导方针。
该方案包括了施工前准备、施工工艺、施工安全等内容，旨在保证风电场在建设过程中达到预期的工程质量和安全要求。
2. 施工前准备在施工前的准备阶段，需要完成以下工作：2.1 勘察和设计对于风电场的施工，首先需要进行勘察和设计工作。
勘察包括地质勘察和气象勘测，以确定风电场的适宜建设区域和风力资源情况。
设计工作包括风电机组选型、布局和基础设计等。
2.2 材料准备在施工前，需要准备好所需的建筑材料、设备和机械，以确保施工过程的顺利进行。
2.3 合同签订与施工相关的合同需要事先签订，明确双方的权责和施工过程中的各项约定。
3. 施工工艺在施工过程中，需要按照以下步骤进行：3.1 土方工程首先进行土地开挖和平整工作，以便后续的基础施工。
3.2 基础施工根据设计要求，进行风电场基础的浇筑和施工，包括基础地基处理、钢筋安装和混凝土浇筑等。
3.3 风机塔筒安装风机塔筒的安装需要按照安全操作规程进行，确保安全可靠。
3.4 风机叶片安装完成风机塔筒的安装后，进行风机叶片的安装工作，要注意叶片的平衡和防腐等要求。
3.5 风机系统调试在安装完风机叶片后，进行风机系统的调试和测试，确保其正常运行和发电功能。
4. 施工安全在风电场基础施工过程中，必须注重安全工作，包括：4.1 安全培训对施工人员进行安全培训，提高他们的安全意识和应急处置能力。
4.2 安全设施设立安全标志和安全设施，确保施工区域的安全。
4.3 安全检查定期进行施工现场的安全检查，及时发现和排除安全隐患。
5. 总结风电场基础施工方案是确保风力发电场安全、可靠建设的指导方针。
通过合理的施工准备、严谨的施工工艺和重视施工安全措施，能够达到预期的工程质量和安全要求。
在实际施工中，需根据具体情况进行相应的调整和优化，以保证风电场的顺利建设及长期运行。
风电基础施工方案一、项目概述根据风能资源评估报告，我公司决定在地建设一座风电场。
该风电场的装机容量为XXX兆瓦，由多台风力发电机组组成。
为了确保风电场的稳定运行，需要在施工过程中对风电机组的基础进行合理设计和施工。
二、基础设计根据地质勘探结果和风力发电机组的要求，我们采用桩基础作为风电机组的基础形式。
具体设计如下：1.基础选址：在合适的地理位置选择施工点，并考虑到风力资源和环境影响等因素。
2.桩基选型：根据地质勘探结果，选择适当的桩型和直径，保证基础的承载力和稳定性。
3.桩基布置：按照设计要求，合理布置桩基，并考虑到风电机组的排列方式和通风要求等因素。
4.基础设置：根据风电机组的重量和要求，设置适当数量的基础，确保整个风电场的稳定性和均衡性。
5.基础尺寸：根据风电机组的重量和荷载要求，确定基础的尺寸，并进行相应的加固设计。
三、基础施工工序基础施工包括以下工序：1.土方开挖：根据基础设计要求，进行土方开挖，并考虑到施工机械的进出和施工安全等因素。
2.桩基施工：采用打桩机进行桩基施工，按照设计要求，控制桩的垂直度和精度。
3.基础浇筑：将混凝土按照设计配比进行浇筑，并采取相应的振捣措施，确保混凝土的密实性和强度。
4.基础养护：在混凝土浇筑完成后，进行适当的养护措施，保证混凝土的早期强度和稳定性。
四、施工方案1.施工组织：成立专门的施工队伍，组织施工人员并分工合理，明确责任和任务。
2.施工进度：根据项目计划，制定详细的施工进度表，并进行合理的施工调度和安排，确保项目按时完成。
3.施工设备：选用合适的施工机械和设备，保证施工质量和进度。
4.施工安全：严格遵守施工安全规定，加强施工现场的管理，确保人员安全和现场秩序。
5.施工质量：按照设计要求和相关标准施工，进行质量检查和验收，确保施工质量符合要求。
五、施工保障措施1.人员培训：对施工人员进行岗前培训，提高他们的技能和安全意识。
2.施工材料：严格按照设计要求采购施工材料，并进行质量检验和验收。
风力发电场基础施工方案施工方案概述本文提供了一份风力发电场基础施工方案，以确保施工过程中的顺利进行。
该方案详细介绍了风力发电场基础施工的关键步骤、材料要求以及施工流程。
通过本方案的实施，旨在确保风力发电场基础的稳定性、可靠性和安全性。
一、项目背景随着可再生能源的日益受到关注，风力发电被广泛应用于发电场。
风力发电场基础是确保风力发电机组稳定运行的关键。
因此，对基础的施工质量要求较高，需要科学合理的施工方案。
二、施工前准备1. 地质勘察在施工前，进行详细的地质勘察，了解地下土壤的性质、地质结构和地下水位等信息，以确定施工方案。
2. 设计方案评审基于地质勘察结果，制定合适的基础设计方案，并邀请相关专业人士进行评审。
确保设计方案合理可行，符合公共安全标准。
三、施工过程1. 地基处理根据地质勘察结果，对地基进行必要的处理。
例如，如果发现土壤质地较软，需要进行加固处理，以提高基础的稳定性。
2. 基坑开挖按照设计方案在风力发电场选定的位置开挖基坑。
确保基坑的尺寸和深度符合设计要求。
3. 浇筑混凝土在基坑内铺设钢筋骨架，并进行混凝土的浇筑。
严格按照设计方案要求的强度和混凝土浇筑工艺进行操作。
4. 钢塔安装等待混凝土完全凝固后，开始进行钢塔的安装。
确保钢塔的垂直度和水平度符合要求。
5. 导线安装安装风力发电机组的导线，确保导线的牢固性和顺畅性。
6. 基础封顶待所有设备安装完毕后，进行基础的封顶处理。
确保基础平整且具有良好的外观。
四、施工后的检查与验收1. 施工验收经过施工后，由相关部门对整个施工过程进行验收，确保施工的合规性和质量。
2. 结果评估对风力发电场的基础进行评估，确认是否符合设计要求和相关标准。
3. 安全保障确保风力发电场基础的结构稳定性和安全性，以避免任何意外事故的发生。
五、安全措施在施工过程中，必须始终遵守相关的安全措施，包括但不限于：- 佩戴个人防护装备- 使用安全可靠的机械设备- 按照操作规范进行作业- 建立安全警示标识并定期检查六、总结本文提供了一份风力发电场基础施工方案，详细介绍了施工过程中的关键步骤和注意事项。
1工程综述1.1工程概况湖北中电纯阳山80MW风电场工程位于麻城市福田河镇北侧。
场址距麻城市中心北偏东方向约38km，风电场紧邻湖北与河南的省界。
场区地貌形态属于低山地貌，山坡较陡，坡角20°～40°，局部超过45°，场区内冲沟发育。
纯阳山风电场拟安装37台风电机组，总装机容量80MW。
风机机位多处于山顶及山梁上，少许处于山坡上，交通不便。
1.2工程地质条件场址区域在构造单元划分上隶属扬子准地苏北拗陷区中的大丰凹陷，介于小海凸起与裕华凸起之间。
断裂不发育，一般具有长期活动性，没有影响场地稳定的断裂分开。
距离场区最近的全新世活动断裂为麻城-团风断裂，与工程区的距离大于5km。
场区内无区域性全新世活动断裂分布，场址区域稳定。
根据勘探孔揭露，场址区第四系地层主要为残坡积物和洪冲积物，场区多基岩裸露，下伏基岩为燕山期喷发的二长花岗岩或片麻岩。
各岩土层地层结构特征分述如下：砾质粘性土（Qel+dl）：黄棕色－黄褐色，稍湿－湿，含少量植物根系及基岩风化的砾砂颗粒，主要分布于山坡及山顶地段。
按状态分为（1-1）可塑和（1-2）硬塑，层厚0.5－5.0m。
二长花岗岩：杂色，节理裂隙发育，岩体较破碎，矿物成分主要由长石、石英、黑云母等组成。
按风化程度分为（2-1）强风化和（2-2）中等风化，其中强风化埋深1.0－5.0m。
片麻岩：杂色，片麻状构造，节理裂隙发育，岩体较破碎。
按风化程度分为（3-1）强风化和（3-2）中等风化，其中强风化埋深1.0－4.0m。
1.3风机及箱变防雷接地设计方面要求本工程防雷接地按设计图纸要求已考虑37台风机全局布置。
根据图纸设计要求：水平接地线采用Φ14mm S=150mm2铜覆钢，接地线埋深为0.5-0.8m，垂直接地线采用Φ16mm L=2500mm铜覆钢。
根据设计图纸要求以及结合现场实际情况，为不影响风机基础回填及风机吊装等，该地网线以及辅助地网应在吊装平台夯实前完成敷设。
风电场基础施工方案一、项目概况风电场基础施工方案是为了确保风电场的基础工程顺利进行，保证风机的安全、稳定地运行，达到预期的发电效果。
本方案旨在详细介绍风电场基础施工的步骤、要求及注意事项，确保施工过程中的安全和质量。
二、施工准备1. 施工前的研究与调研在风电场基础施工前，必须进行充分的研究与调研。
包括针对施工地点的地质勘察，了解地质条件和基础承载能力，并制定相应的设计方案。
2. 材料准备根据设计方案，采购所需的材料，并对材料进行质量检测。
材料的选择和质量对基础工程的稳定性至关重要，因此必须确保材料符合相关标准和要求。
3. 施工队伍组建组建专业的施工队伍，包括工程师、技术人员、施工员和熟练工人。
确保施工队伍具备相关经验和技术能力，能够按照施工方案进行施工。
三、基础施工步骤1. 场地准备根据设计方案，清理施工场地，确保场地平整，并清除障碍物和杂物，为基础施工做好准备工作。
2. 基础土方开挖根据设计方案和地质调查结果，进行基础土方开挖工作。
确保开挖的深度和形状符合设计要求，以及地基的坚固和稳定。
3. 钢筋制作与安装根据设计方案，制作与安装所需的钢筋。
钢筋制作要符合相关的标准和要求，确保基础的强度和稳定性。
4. 混凝土浇筑在开挖完成后，进行混凝土的浇筑工作。
混凝土的配比和浇筑要按照设计方案和相关标准进行，确保混凝土的质量和强度。
5. 基础养护混凝土浇筑完成后，进行基础的养护工作。
包括浇水、覆盖保护层等措施，以确保混凝土的强度和稳定性。
四、施工要求及注意事项1. 安全第一施工过程中，必须严格遵守安全操作规程，有效整理施工现场，确保施工人员的人身安全。
2. 质量控制施工过程中，必须进行严格的质量控制。
包括材料的质量检测、施工工艺的操作规范和施工环境的控制等。
3. 施工进度控制根据项目计划和施工方案，制定详细的施工进度计划，并按计划进行施工，确保项目能够按时完成。
4. 环境保护施工过程中，必须注重环境保护。
在破坏植被的情况下，需要制定相应的植被恢复计划，保护生态环境。
一、工程综述1、工程概况湖北中电纯阳山80MW风电场工程位于麻城市福田河镇北侧。
场址距麻城市中心北偏东方向约38km，风电场紧邻湖北与河南的省界。
场区地貌形态属于低山地貌，山坡较陡，坡角20°～40°，局部超过45°，场区内冲沟发育。
纯阳山风电场拟安装37台风电机组，总装机容量80MW。
风机机位多处于山顶及山梁上，少许处于山坡上，交通不便。
2、工程地质条件场址区域在构造单元划分上隶属扬子准地苏北拗陷区中的大丰凹陷，介于小海凸起与裕华凸起之间。
断裂不发育，一般具有长期活动性，没有影响场地稳定的断裂分开。
距离场区最近的全新世活动断裂为麻城-团风断裂，与工程区的距离大于5km。
场区内无区域性全新世活动断裂分布，场址区域稳定。
根据勘探孔揭露，场址区第四系地层主要为残坡积物和洪冲积物，场区多基岩裸露，下伏基岩为燕山期喷发的二长花岗岩或片麻岩。
各岩土层地层结构特征分述如下：（1）砾质粘性土（Qel+dl）：黄棕色~黄褐色，稍湿~湿，含少量植物根系及基岩风化的砾砂颗粒，主要分布于山坡及山顶地段。
按状态分为（1-1）可塑和（1-2）硬塑，层厚0.5~5.0m。
（2）二长花岗岩：杂色，节理裂隙发育，岩体较破碎，矿物成分主要由长石、石英、黑云母等组成。
按风化程度分为（2-1）强风化和（2-2）中等风化，其中强风化埋深1.0~5.0m。
（3）片麻岩：杂色，片麻状构造，节理裂隙发育，岩体较破碎。
按风化程度分为（3-1）强风化和（3-2）中等风化，其中强风化埋深1.0~4.0m。
3、风机基础设计方面要求风机承台基础分为115型风机基础和121-2.5风机基础两种，均为圆形整板基础。
115型风机基础由3个部分组成，下部为圆柱体，直径为18400mm，高度为1100mm，中部为圆台体，底部直径为18400mm，上口直径为7700mm，高度为1100mm，上部为圆柱体，直径为7700mm，高度为1200mm，总高为3400mm，为大体积混凝土基础。
121-2.5风机基础由3个部分组成，下部为圆柱体，直径为20000mm，高度为1100mm，中部为圆台体，底部直径为20000mm，上口直径为8000mm，高度为1200mm，上部为圆柱体，直径为8000mm，高度为1100mm，总高为3400mm，为大体积混凝土基础。
混凝土采用普通硅酸盐水泥的混凝土；应控制最大水灰比和最小水泥用量，最大水胶比：0.50；含气量：4.5-6%；最大骨料直径不宜超过32mm；坍落度：160-180mm；混凝土粉煤灰、矿粉掺合料：掺入磨细矿渣、激发剂。
混凝土保护层：基础底部混凝土保护层厚度为80mm，基础环内部处混凝土保护层厚度为15mm，其它位置处混凝土保护层厚度为50mm。
本工程风机基础混凝土应按大体积混凝土施工工艺要求进行浇筑，施工质量及验收见《混凝土结构工程施工质量验收规范》（GB50204-2015），施工采取措施，降低水化热，减小裂缝。
4、施工工期本工程土方开挖计划2016年5月5日开工，8月25日完成，具体见进度计划表。
二、编制依据1、中南电力设计院绘制的湖北麻城纯阳山风电场工程风机塔筒基础施工图NAO1271S-T0201和NAO1271S-T0202。
2、中南电力设计院绘制的湖北麻城纯阳山风电场工程箱变基础施工图NAO1271S-T0102。
3、中南电力设计院编制的湖北麻城纯阳山风电场工程岩土工程勘测报告4、工程测量规范（GB50026-2007）5、混凝土结构工程施工质量验收规范GB50204-20156、建筑地基基础工程施工质量验收规范（GB50202-2002）7、《电力建设施工技术规范第1部分：土建结构工程》DL5190.1-20128、《电力建设施工质量验收及评价规程第1部分土建工程》DL/T5210.1-20129、《电力工程地基处理技术规程》DL/T5024-200510、《电力工程地基处理技术规程》DL/T5024-200511、《混凝土结构工程施工质量验收规范》(GB50204-2015)12、《钢筋焊接及验收规程》JGJ18-201213、《钢筋机械连接通用技术规程》JGJ107-201014、《建筑工程施工质量验收统一标准》GB50300—201315、《建筑工程施工质量评价标准》GB/T30375-200616、《绿色建筑评价标准》GB/T50378-200617、《电力建设安全工作规程(第1部分：火力发电厂)》DL5009.1—200218、《电力建设安全健康与环境管理规定》19、《工程建设标准强制性条文》（房屋建筑部分 2013版）20、《工程建设标准强制性条文》（电力工程部分 2011版）21、国家电投[2016]第3号《国家电力投资集团公司安全生产管理规定》22、公司《质量、安全健康、环境管理手册》及《程序文件汇编》三、人员、机具、材料配备1、人员配备（1）人员配备表（2）对参加人员的素质要求：①参加过类似的风电工程建设。
②具备国家认可的相应资格证书。
③熟悉施工规程、规范、验评标准等。
④熟悉风电场工程土建工程的一般施工程序。
⑤特种作业人员必须持有特种作业资格证。
2、安全防护材料配备3、主要机具配备四、施工准备及作业条件1、设计交底及图纸会检已通过。
2、施工方案已评审通过。
3、现场临时施工运输道路已修筑。
4、特殊工种持证上岗并已报审，计量器具已检定并报审。
5、现场测量控制桩已交接并复核。
6、认真对各分项工程的施工人员进行书面的技术交底和作业指导书交底，并履行签字手续。
7、工程需用材料机具均已进场，并经检验合格。
8、根据混凝土设计强度等级和外加剂进行混凝土试配，确定混凝土配合比；混凝土的配合比申请单和配合比通知单报监理审查。
9、施工用工机具准备完成并经检验合格。
10、各工种作业人员进场，进行上岗前的培训，增强操作技能，满足施工要求。
五、主要作业程序施工顺序：测量放线→基坑（槽）土方开挖→验槽→垫层浇筑→基础环安装→基础钢筋绑扎→基础模板安装→基础砼浇筑→基础模板拆除→验收、回填→交安。
六、主要施工方案1、定位放线（1）测量放线控制及高程控制①测量设备管理a、所有测量仪器、钢尺需检定合格后方可使用。
b、严格按照 GB50026-2007 《工程测量规范》要求执行。
c、所有测量仪器、钢尺等都由专业人员专人负责保管。
②建立施工控制网a、根据中南电力设计院提供的控制点，建立风机基础施工控制网，使用GPS进行控制点的测设。
b、测量按先整体后局部的工作程序进行。
c、建立统一的控制网，作为风机基础施工定位、放线的依据。
d、施工控制网点的测量，应进行闭合误差校该，误差值在 1/5000 内，可按比例修正，超出允许误差值时，应复测。
e、统一施工控制网点，水准点及主轴线等控制点标志设置牢固、稳定，不下沉、不变位，并用混凝土保护，重点的标志和环境保护需要，可加栏围护。
③高程控制根据中南电力设计院提供的控制点，用GPS准确地引测到施工场地附近便于监控的相应位置上，用于监控的水准点位置，应牢固稳定，不下沉，不变形。
④风机基础中心点测量放线在基准站架设好，移动站接收到固定信号，求得当地的转换参数，做好点校正的情况下，点击工程之星里面的“测量”——“点放样”即可进行风机机位中心点放线。
打开放样点库把需要放的风机基础中心点坐标数据输入里面，然后选中要放的某个风机基础中心点进行放线。
⑤风机基础中心位置控制桩测量方法在GPS进行风机基础中心桩点安置全站仪；在己知控制点安置棱镜为后视点，输入风机基础与后视点的坐标方位角，按设计图纸给定的风机基础方位意图，将仪器照准部旋转至风机基础方位角值位置，然后再距风机基础中心位置30米，东、西、南、北方向各测设一点定位木桩，作为风机基础放线控制点。
⑥风机基础桩基施工放线经上级技术主管部门有关人员复测，检验无误认可后，由放线人员根据定位桩点放出风机基础各桩基中心线，用于风机桩基施工。
⑦沉降观测每个风机机位控制桩选定一个作为永久控制点，做好标记，并采取可靠措施加以保护。
基础混凝土施工完毕进行第一次沉降观测，其他次数分别在吊装前后按规范要求进行沉降观测，并做好沉降观测记录。
2、土石方开挖回填（1）土方开挖①当基础为土质时放坡系数1:1；当基础为岩石时放坡系数为1:0.3。
②开挖尺寸：根据基础形状特点，基坑按圆形开挖，坑底直径分别为20.2m和18.6m，工作面宽1m。
③集水坑的设置：W01~W25号\T01~T12风机在基坑的南侧设置一个集水坑，集水坑坑底标高为-4.1m，大小为1m×2m。
在基坑内四周设排水沟，引水至集水坑。
④余土堆放：根据吊装时场坪规划需要，对余土进行平整处理。
⑤开挖的主要要求a、开挖过程中不得扰动基底原土；开挖成型后，基底平整度及尺寸、标高必须符合设计及施工规范的要求；b、施工过程中，坑底不得有积水，避免积水泡软原土。
c、基坑内集水坑、排水沟要设在垫层之外并与土方开挖同步进行。
d、开挖时，不得挖至设计标高以下，如不能准确地挖至设计地基标高时，可在设计标高以上暂留一层土不挖，以便在找平后，由人工挖出。
（2）土方回填①施工前应根据工程特点、填方土料种类、密实度要求、施工条件等合理确定填方土料含水率控制范围、虚铺厚度和压实遍数等参数。
②填土应分层铺摊，每层铺土的厚度应根据土质、密实度要求和机具性能确定。
③回填土每层压实后，应按规范规定进行环刀取样，测出干土的质量密度，达到要求后，再进行上一层的铺土，压实系数不小于0.95。
④填方全部完成后，表面应进行拉线找平，凡高于标准高程的地方，及时依线铲平；凡低于标准高程的地方应补土夯实。
3、模板工程模板主要采用定型钢模板，模板支撑采用ф48×3.5mm钢管、50mm×70mm的木枋。
（1）材料设备要求①定型组合钢模板：基础底部直径分别为18.4m和20m，均采用弧形钢模板，模板高度均为1.1m，基础上部直径分别为7.7m和8m，弧形钢模高度分别为1.1m和1.2m。
钢板厚度均为4mm。
②连结件：U型卡，L型插销，3型扣件，紧固螺栓。
③钢模板及配件修复后应符合质量标准。
④隔离剂：采用树脂类脱模剂。
（2）操作工艺工艺流程：弹位置线→安装基础底部弧形钢模（0~1.1m）→（基础环周边钢筋绑扎完成后）安装标高2.2~3.4m处圆形模板→验收①施工前的准备工作a首先进行中心线和位置的放线，再根据施工图用墨线弹出模板的内边线和中心线，以便模板的安装和校正。
b做好标高测量工作：用水准仪把标高直接引测到模板安装位置。
c进行找平工作：模板承垫底部应预先找平，以保证模板位置正确，防止模板底部漏浆。
d按施工需要的模板及配件对其规格、数量逐项清点检查，未经修复的部件不得使用。
