商品煤汽车机械采样作业指导书.doc

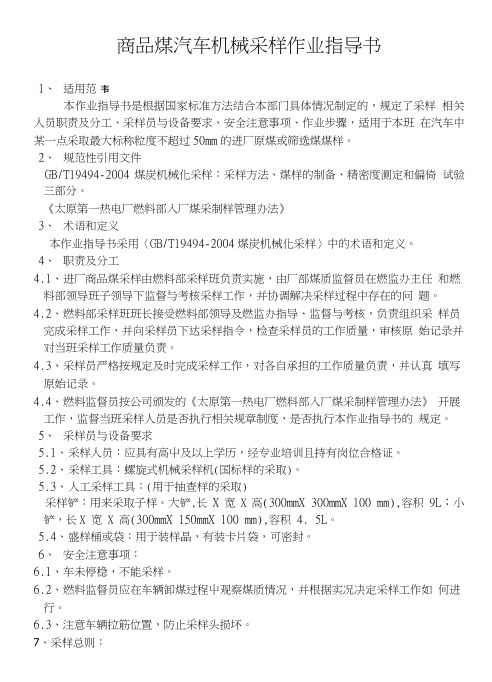

商品煤汽车机械采样作业指导书1、适用范本作业指导书是根据国家标准方法结合本部门具体情况制定的，规定了采样相关人员职责及分工、采样员与设备要求、安全注意事项、作业步骤，适用于本班在汽车中某一点采取最大标称粒度不超过50mm的进厂原煤或筛选煤煤样。

2、规范性引用文件GB/T19494-2004煤炭机械化采样：采样方法、煤样的制备、精密度测定和偏倚试验三部分。

《太原第一热电厂燃料部入厂煤采制样管理办法》3、术语和定义本作业指导书采用〈GB/T19494-2004煤炭机械化采样〉中的术语和定义。

4、职责及分工4.1、进厂商品煤采样由燃料部采样班负责实施，由厂部煤质监督员在燃监办主任和燃料部领导班子领导下监督与考核采样工作，并协调解决采样过程中存在的问题。

4.2、燃料部采样班班长接受燃料部领导及燃监办指导、监督与考核，负责组织采样员完成采样工作，并向采样员下达采样指令，检查采样员的工作质量，审核原始记录并对当班采样工作质量负责。

4.3、采样员严格按规定及时完成采样工作，对各自承担的工作质量负责，并认真填写原始记录。

4.4、燃料监督员按公司颁发的《太原第一热电厂燃料部入厂煤采制样管理办法》开展工作，监督当班采样人员是否执行相关规章制度，是否执行本作业指导书的规定。

5、采样员与设备要求5.1、采样人员：应具有高屮及以上学历，经专业培训且持有岗位合格证。

5.2、采样工具：螺旋式机械采样机(国标样的采取)。

5.3、人工采样工具：(用于抽查样的采取)采样铲：用来采取子样。

大铲,长X宽X高(300mmX 300mmX 100 mm),容积9L；小铲，长X 宽 X 高(300mmX 150mmX 100 mm),容积4. 5L。

5.4、盛样桶或袋：用于装样晶，有装卡片袋，可密封。

6、安全注意事项：6.1、车未停稳，不能采样。

6.2、燃料监督员应在车辆卸煤过程屮观察煤质情况，并根据实况决定采样工作如何进行。

6.3、注意车辆拉筋位置，防止采样头损坏。

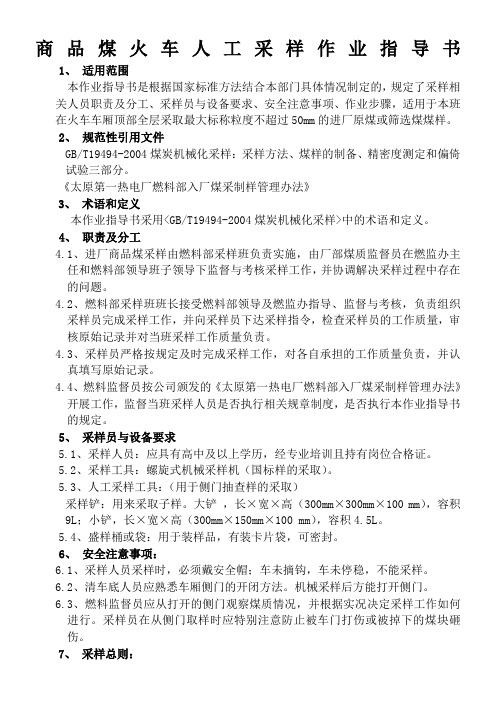

商品煤火车人工采样作业指导书1、适用范围本作业指导书是根据国家标准方法结合本部门具体情况制定的，规定了采样相关人员职责及分工、采样员与设备要求、安全注意事项、作业步骤，适用于本班在火车车厢顶部全层采取最大标称粒度不超过50mm的进厂原煤或筛选煤煤样。

2、规范性引用文件GB/T19494-2004煤炭机械化采样：采样方法、煤样的制备、精密度测定和偏倚试验三部分。

《太原第一热电厂燃料部入厂煤采制样管理办法》3、术语和定义本作业指导书采用<GB/T19494-2004煤炭机械化采样>中的术语和定义。

4、职责及分工4.1、进厂商品煤采样由燃料部采样班负责实施，由厂部煤质监督员在燃监办主任和燃料部领导班子领导下监督与考核采样工作，并协调解决采样过程中存在的问题。

4.2、燃料部采样班班长接受燃料部领导及燃监办指导、监督与考核，负责组织采样员完成采样工作，并向采样员下达采样指令，检查采样员的工作质量，审核原始记录并对当班采样工作质量负责。

4.3、采样员严格按规定及时完成采样工作，对各自承担的工作质量负责，并认真填写原始记录。

4.4、燃料监督员按公司颁发的《太原第一热电厂燃料部入厂煤采制样管理办法》开展工作，监督当班采样人员是否执行相关规章制度，是否执行本作业指导书的规定。

5、采样员与设备要求5.1、采样人员：应具有高中及以上学历，经专业培训且持有岗位合格证。

5.2、采样工具：螺旋式机械采样机（国标样的采取）。

5.3、人工采样工具：（用于侧门抽查样的采取）采样铲：用来采取子样。

大铲，长×宽×高（300mm×300mm×100 mm），容积9L；小铲，长×宽×高（300mm×150mm×100 mm），容积4.5L。

5.4、盛样桶或袋：用于装样品，有装卡片袋，可密封。

6、安全注意事项：6.1、采样人员采样时，必须戴安全帽；车未摘钩，车未停稳，不能采样。

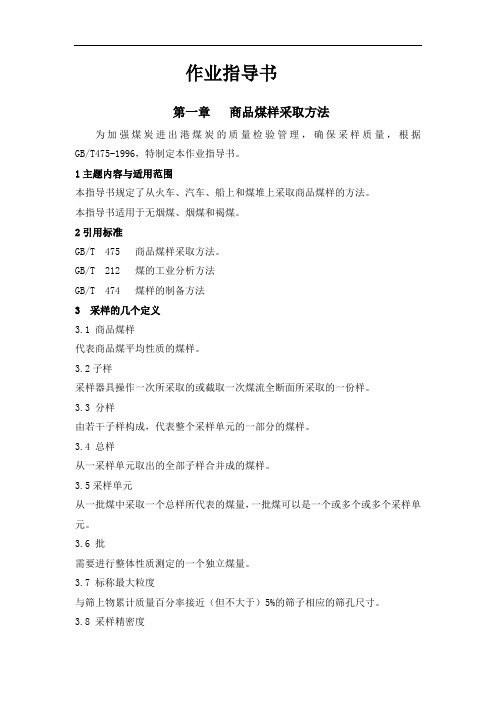

作业指导书第一章商品煤样采取方法为加强煤炭进出港煤炭的质量检验管理，确保采样质量，根据GB/T475-1996，特制定本作业指导书。

1主题内容与适用范围本指导书规定了从火车、汽车、船上和煤堆上采取商品煤样的方法。

本指导书适用于无烟煤、烟煤和褐煤。

2引用标准GB/T 475 商品煤样采取方法。

GB/T 212 煤的工业分析方法GB/T 474 煤样的制备方法3 采样的几个定义3.1 商品煤样代表商品煤平均性质的煤样。

3.2子样采样器具操作一次所采取的或截取一次煤流全断面所采取的一份样。

3.3 分样由若干子样构成，代表整个采样单元的一部分的煤样。

3.4 总样从一采样单元取出的全部子样合并成的煤样。

3.5采样单元从一批煤中采取一个总样所代表的煤量，一批煤可以是一个或多个或多个采样单元。

3.6 批需要进行整体性质测定的一个独立煤量。

3.7 标称最大粒度与筛上物累计质量百分率接近（但不大于）5%的筛子相应的筛孔尺寸。

3.8 采样精密度单次采样测定值与对同一煤（同一来源，相同性质）进行无数次采样的测定值的平均值的差值（在95%概率下）的极限值。

3.9 系统采样近相同的时间、空间或质量间隔采取子样，但第一个子样在第一间隔内随机采取，其余子样按选定的间隔采取。

3.10 随机采样采取子样时，对采样的部位或时间均不施加任何人为意志，能使任何部位的物料都有机会采出。

4 要求4.1 在接到进出港煤炭采样通知后，首先核实有关商品煤的煤种、发站、数量等。

4.2 检查采样工具、器具是否清洁。

4.3 采样人员必须按规定穿戴劳动保护用品。

4.4 采样时要有足够的子样数目。

4.5 采样工具要根据粒度大小选择，并确定无系统偏差。

4.6 子样的最小质量应符合粒度与子样最小质量的规定。

5采样工具用以从静止煤中采样。

铲的长和宽均应不小于被采样煤最大粒度的 2.5~3倍，对最大粒度大于150mm的煤可用长×宽约300mm×250mm的铲。

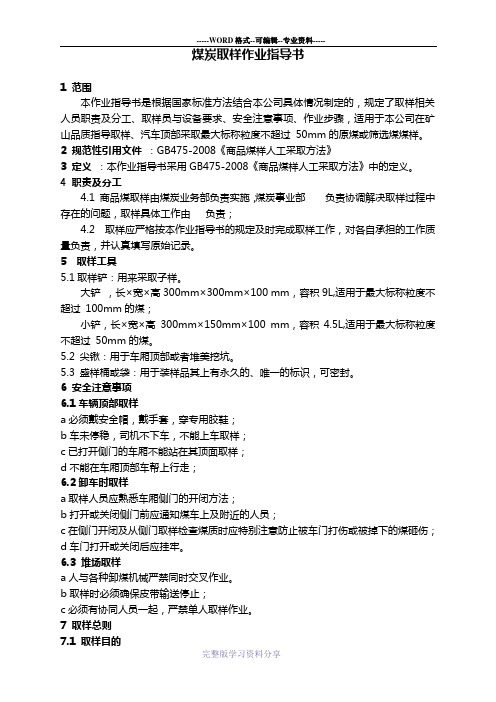

1 范围本作业指导书是根据国家标准方法结合本公司具体情况制定的，规定了取样相关人员职责及分工、取样员与设备要求、安全注意事项、作业步骤，适用于本公司在矿山品质指导取样、汽车顶部采取最大标称粒度不超过50mm的原煤或筛选煤煤样。

2 规范性引用文件：GB475-2008《商品煤样人工采取方法》3 定义：本作业指导书采用GB475-2008《商品煤样人工采取方法》中的定义。

4 职责及分工4.1 商品煤取样由煤炭业务部负责实施，煤炭事业部负责协调解决取样过程中存在的问题，取样具体工作由负责；4.2 取样应严格按本作业指导书的规定及时完成取样工作，对各自承担的工作质量负责，并认真填写原始记录。

5 取样工具5.1取样铲：用来采取子样。

大铲，长×宽×高300mm×300mm×100 mm，容积9L,适用于最大标称粒度不超过100mm的煤；小铲，长×宽×高300mm×150mm×100 mm，容积4.5L,适用于最大标称粒度不超过50mm的煤。

5.2 尖锹：用于车厢顶部或者堆美挖坑。

5.3 盛样桶或袋：用于装样品其上有永久的、唯一的标识，可密封。

6 安全注意事项6.1车辆顶部取样a必须戴安全帽，戴手套，穿专用胶鞋；b车未停稳，司机不下车，不能上车取样；c已打开侧门的车厢不能站在其顶面取样；d不能在车厢顶部车帮上行走；6.2卸车时取样a取样人员应熟悉车厢侧门的开闭方法；b打开或关闭侧门前应通知煤车上及附近的人员；c在侧门开闭及从侧门取样检查煤质时应特别注意防止被车门打伤或被掉下的煤砸伤；d车门打开或关闭后应挂牢。

6.3 堆场取样a人与各种卸煤机械严禁同时交叉作业。

b取样时必须确保皮带输送停止；c必须有协同人员一起，严禁单人取样作业。

7 取样总则7.1 取样目的获得有代表性煤样，其检测结果用来确定商品煤质量，保证买卖时煤质量一致，在与买卖两方核对煤质及核算煤价时提供依据。

8. 5划分采样单元：一列火车装载的煤，品种和供应商相同的为一采样单元；同一天内接收到的汽车煤, 品种和供应商相同的以WIOOOt 为一采样单元。

8.6每个采样单元实采子样数、子样在车厢中分配.每个子样平均质量、预期总样质量如表2. 8. 7车厢中了样位置选择8. 7. 1按图1将车厢分成18个边长为Im 〜2m 的小块并编上号，每个小块布置1个子样。

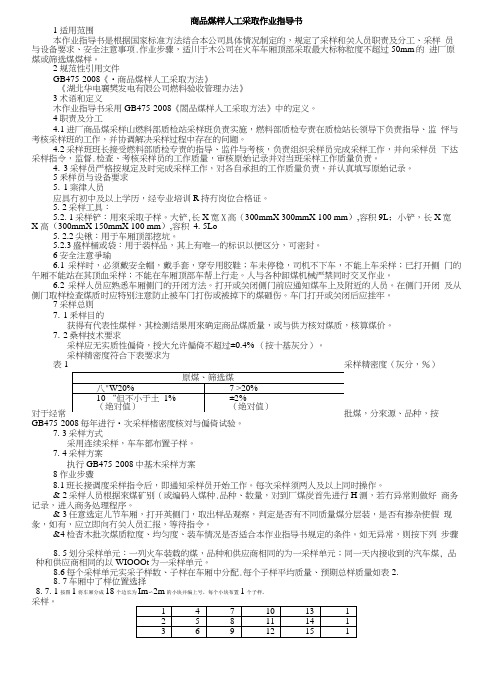

商品煤样人工采取作业指导书1适用范围本作业指导书是根据国家标准方法结合本公司具体情况制定的，规定了采样和关人员职责及分工、采样 员与设备要求、安全注意事项.作业步骤，适川于木公司在火车车厢顶部采取最大标称粒度不超过50mm 的 进厂原煤或筛选煤煤样。

2规范性引用文件GB475-2008《•商品煤样人工采取方法》《湖北华电襄樊发电有限公司燃料验收管理办法》3术语和定义木作业指导书采用GB475-2008《閤品煤样人工采取方法》中的定义。

4职责及分工4.1进厂商品煤采样山燃料部质检站采样班负责实施，燃料部质检专责在质检站长领导下负责指导、监 怦与考核采样班的工作，并协调解决采样过程中存在的问题。

4.2采样班班长接受燃料部质检专责的指导、监件与考核，负责组织采样员完成采样工作，并向采样员 下达采样指令，监督.检查、考核采样员的工作质量，审核原始记录并对当班采样工作质量负责。

4. 3采样员严格按规定及时完成采样工作，对各自承担的工作质量负责，并认真填写原始记录。

5釆样员与设备要求5. 1粢律人员应具冇初中及以上学历，经专业培训R 持冇岗位合格证。

5. 2采样工具：5.2. 1采样铲：用來采取子样。

大铲,长X 宽X 高（300mmX 300mmX 100 mm ）,容积9L ；小铲，长X 宽 X 高（300mmX 150mmX 100 mm ）,容积 4. 5Lo 5. 2.2尖锹：用于车厢顶部挖坑。

5.2.3盛样桶或袋：用于装样品，其上有唯一的标识以便区分，可密封。

国投采制样作业指导书第一条目的本指导书规定了公司的采制样工作人员在煤炭机械化采样﹑人工制样作业过程中的标准和方法，确保作业过程在受控状态下进行，员工经培训合格持证上岗，并符合公司安全、健康、环保、高效的作业要求。

第二条适应范围本程序适应公司煤炭（机械化）采样﹑人工制样作业过程的控制。

第三条接班（一）充分了解上班次设备情况、作业情况、客户特殊要求及本班次注意事项，检查采制样设备运转情况以及交通工具使用情况。

（二）清点检查通讯设备及工具。

（三）检查中发现的问题应立即处理，解决不了的上报队长或。

（四）双方确定无疑，在《三班交接纪录本》上签名。

第四条作业前（一）接到机械化采样作业指令后，记录好要采煤样的具体垛位、煤种、流程及车次/船名等作业信息。

（二）认真做好各种记录，充分了解采制样作业中的安全注意事项。

（三）清除设备内异物及残煤。

（四）入料前清理煤样中的异物。

（五）认真检查各设备安全性能是否可靠，禁止设备带病作业，遇有特殊情况要及时上报。

第五条作业中（一）机械采样：1、接到作业指令后，记录好机械化采样信息，包括车次、船名、流程、煤种、垛位等。

2、机械化采样作业前，到达机采电控室与国投采样人员进行沟通并出示作业单。

3、监制人员核实确认作业信息后，对所采煤样进行编号。

4、监采人员接到中控/调度通知需要更换流程、垛位及煤种的，通知国投采样人员取出已采样品并进行下一个煤样的采集。

5、若因煤种粘、粒度大、流程、设备等原因无法进行机采作业，监采人员应记录在案。

6、机械化采样结束后，采样人员在国投巡视工监护下单人操作取样，并与国投采样工履行签字手续。

（二）人工制样1、核对所制煤样的煤种、垛位、车次/船名等作业信息，并进行编号。

2、煤样入料时要均匀，每次不超过20kg。

3、将联合制样机组破碎缩分后的煤样（13mm），进行混合三次并用旋转缩分机进行缩分，保留量不少于15kg。

4、用二分器将3mm的煤样缩分出两份不少于700g的分析样品。

汽车采样机电气安装调试作业指导书一、前言汽车采样机是一种用于采样车辆排放气体的设备，常见于汽车尾气监测站和环境监测站。

正确的电气安装和调试是确保汽车采样机正常运行和准确采样的关键。

本指导书旨在提供汽车采样机电气安装调试的操作方法和注意事项。

二、安装前准备工作1. 确认采样机的规格和型号，了解其电气控制系统的组成和工作原理；2. 检查所需安装的电气设备和零配件是否齐全；3. 准备必要的工具和安全设备，如电工工具、绝缘手套等；4. 确保安装现场的工作环境安全和整洁。

三、电气安装步骤1. 安装电控柜- 将电控柜固定在指定位置，确保其稳固；- 根据电气布线图，正确连接电控柜内部的电源线、控制线等；- 清理和整理电线，确保其整齐、无杂乱。

2. 连接传感器- 根据采样机型号和传感器类型，正确连接传感器和电控柜之间的信号线；- 锁紧连接器，确保传感器稳固可靠。

3. 接地处理- 首先确定采样机的接地点，通常选择接地线或金属框架；- 将接地线与采样机的金属框架或接地点连接，确保接地良好；- 检查接地线的连接是否牢固。

4. 电气连接检查- 检查所有电气连接点的接触是否良好；- 用万用表检测电气连接线的电阻是否符合要求；- 确认所有连接器的锁紧状态。

四、电气调试步骤1. 启动电气控制系统- 打开电气控制柜的主电源；- 检查各个电器元件的运行指示灯是否正常亮起。

2. 参数设置和调整- 根据车辆排放标准和采样要求，设置采样时间间隔、采样流量等参数；- 根据实际情况，调整传感器的敏感度和零点。

3. 采样测试- 进行采样测试前，确保待测车辆的引擎已经启动并保持运行；- 按下测试按钮，观察采样机的运行状态，并检查采样器正常吸气。

4. 故障排除- 如果出现异常情况，如采样器无法吸气、传感器故障等，应及时断电并检查问题原因；- 检查电气连接是否松动，传感器是否正确连接，电控柜内部元件是否损坏。

五、安全注意事项1. 在进行电气安装和调试时，必须切断电源，避免触电风险；2. 操作人员应戴好绝缘手套和其他安全防护设备，确保人身安全；3. 严禁在高温、潮湿或易燃场所进行电气安装和调试；4. 注意电器元件的正负极性和额定电流，避免短路和过载。

目录一、汽车采样机简介及操作说明 (2)二、设备保护系统和采样过程 (11)三、电气系统操作及控制面板说明 (12)四、软件控制系统 (14)五、系统使用流程 (25)六、软件维护 (26)七、采样机运行中的注意事项 (26)八、设备的维护保养 (29)九、润滑表 (38)十、易损件表 (38)十一、附图 (40)十二、汽车采样机操作规程 (41)一、汽车采样机简介及操作说明1.1用途汽车入厂煤采样机主要用于对汽车车厢内煤炭、矸石、矿石、石灰的采样、制样和包装，是集机械、液压、电气和微机控制为一体的专用设备。

其标准配置由采样系统、制样系统和电气控制系统三部分组成。

（包装机说明书单独列出）型号SDQQ60其含意如下:SD—湖南三德，QQ—汽车桥式，60—采样大车机跨距（dm）采样机设有自动和手动二种控制方式。

使用自动控制方式时采样机可自动完成采样点选取、采样和卸样的全部工作。

与人工采样相比，采样机采样具有安全、可靠、快捷、规范、采样点随机等多项优点。

1.2主要性能参数1.3 结构与参数汽车采样机由大车、小车、采样装置、接样装置及电气系统组成，以下分述：（参见附图1设备布置图）1.3.1 大车桥架由前后主梁与左右端梁大部件以及主、从动轮组等零部件组成。

主梁的外侧设有走台，走台周围设有护栏。

小车电缆导槽安装在大车走台内侧的主梁上。

大车的作用：带动采样头沿汽车车厢纵向运动并定位，根据计算机发出的指令，确定采样点的纵坐标(X)。

大车主要技术参数（原万通设备）：1.3.2 小车小车由小车车架、两套驱动装置、主动轮组和从动轮组等组成。

小车的作用：带动采样头沿汽车车厢横向运动并定位，根据计算机发出的指令，确定采样点的横坐标(Y)。

小车主要技术参数：1.3.3 采样装置采样装置由升降机构、采样机构、导向机构等组成。

采样装置的作用：采样机构由升降机构牵引在导向机构的引导下作垂直运动，以确定采样点的深度坐标(Z)；同时为采样头提供震动动力并实现采取煤样的动作。

商品煤采制样工操作规程范文一、操作规范1. 工作前准备：a. 熟悉相关设备的操作流程和使用方法；b. 查看设备是否正常运转，并进行必要的维护；c. 确保个人穿戴安全装备，包括防护眼镜、防护手套、防护面罩等；d. 了解并掌握相关安全操作规程。

2. 采样工艺：a. 使用采样设备进行煤炭样品采集；b. 确保样品采集的准确性和代表性；c. 严格按照标准操作流程进行采样；d. 样品采集完毕后，进行标识，确保样品的追溯性。

3. 变量测量：a. 使用适当的设备对采集的样品进行变量测量；b. 对测量设备进行标定和校准，以确保测量结果的准确性；c. 根据测量结果进行数据分析和处理；d. 将测量数据记录下来，备份到相关系统中。

4. 维护设备：a. 每日对设备进行清洁和维护；b. 定期检查设备的工作状态，并进行必要的维修和更换；c. 在设备故障或异常情况下，立即停止使用，并报告相关人员；d. 保持设备使用环境的整洁和安全。

5. 安全注意事项：a. 操作过程中，要始终保持警惕，防止意外发生；b. 使用锐利工具时，要注意手部和身体的保护；c. 在操作时，不得穿着松散的衣物，以免卷入设备；d. 禁止在操作区域内吃东西或进行其他不相关工作。

二、问题处理1. 设备故障处理a. 在设备发生故障时，首先要采取安全措施，确保人员的安全；b. 尝试排除故障，确认是否能够修复；c. 如果能够自行修复，及时进行相关维修操作；d. 如果无法自行修复，及时上报相关部门，并协助维修人员对设备进行维修。

2. 数据异常处理a. 在变量测量过程中，如果发现数据异常，首先要检查测量仪器是否正常；b. 检查操作步骤是否有误，是否按照规范操作；c. 如果确认没有操作错误，可重新测量一次，以确认数据的准确性；d. 如果数据异常仍然存在，应立即报告相关部门，进行进一步的处理。

三、后续工作1. 结果记录a. 将采集的样品的变量测量结果记录下来，包括样品编号、测量时间、测量数据等；b. 根据记录的结果，进行数据分析，并制作相关报告。
