声光控延时照明灯电路课程设计
目录
第一章设计目的及技术要求 (1)
第一节设计概述 (1)
第二节技术要求 (1)
第三节设计目的 (1)
第二章电路方案的选择 (2)
第一节解读技术要求 (2)
第二节确定方案 (3)
第三章电源电路设计 (4)
第一节电源电路原理图 (4)
第二节电路元件的选择及型号的确定 (5)
第四章光控电路设计 (7)
第一节电路原理图及各部分电路的功能分析 (7)
第二节电路元件参数整定 (9)
第五章声控延时电路设
计 (10)
第一节电路结构及功能分析 (10)
第二节元器件参数的计算及型号选择 (12)
第六章课程设计总结及体会 (17)
第一节课程设计总结 (17)
第二节设计体会 (18)
参考资料 (19)
附录A声光控延时照明电路总图 (20)
附录B声光控延时电路印制板图 (21)
附录C电路原器件清单 (22)
第一章设计目的及技术要求
第一节设计概述
随着社会的不断发展，利用电子技术实现的自动控制，在各个领域种的作用越来越突出。本设计基于节能性要求，利用所学电子技术基础的相关知识，为照明灯设计了一款自动控制电路，该电路能够实现声光双控功能，可广泛应用于道路，楼梯等不需
要连续长时间照明的场所的照明设施的控制，从而实现节约电能的目的。同时，通过对该课题的设计，来提高自身对实际问题的分析及解决能力。
第二节技术要求
一、要求电路能够通过照明灯开关对光线强弱的感应，控制照明灯第一级开关。
二、要求电路能够通过照明灯开关对声强的感应，在第一级开关开通的前提下，控制照明灯的亮灭。
三、要求电路能够实现照明灯点亮时间t后自动关断，并且可以手动调节。
第三节设计目的
一、利用所学电子技术基本知识来进行综合性设计实验，以巩固所学理论。
二、熟练掌握555定时器的几种工作模式及其应用。
三、学会如何查找器件手册及其参数，进而学会利用元器件。
四、学会利用Protel软件来绘制电路原理图及PCB板图。
五、提高对电路的分析计算能力。
第二章电路方案的选择
第一节解读技术要求
一、要求电路能够通过照明灯开关对光线强弱的感应，控制照明灯第一级开关。
该要求主要针对光控制电路，要使电路能够实现对光线强弱的感应，则应使用对光线强弱敏感的电子器件，如光敏电阻、光敏二极管等光电传感器。在电路中，光电传感器根据光线强弱的变化而变化，从而使电路参数发生相应的变化。由于光控电路的输出状态只有两种：高电平和低电平。因此，光控电路可使用555定时器来实现对电压变化的转换。
二、要求电路能够通过照明灯开关对声强的感应，在第一级开关开通的前提下，控制照明灯的亮灭。
该要求主要针对声控电路，要使电路能够实现对声强的感应，则应使用对声音信号敏感的电子器件，如小型驻极电容话筒、压电陶瓷片等声电传感器。由于声电传感器收集来的声音信号都比较微弱，所以要对信号进行放大处理。又因为声音信号是连续振荡的不确定信号，为了便于处理，先将信号波形进行整形，这可以由模拟迟滞比较器来实现。模拟比较器的输出为高低两种电平信号，利用该信号可以去控制555定时器的触发输入端。另外，
由光控电路的输出控制此555定时器的复位端，来决定声控电路的开启与关闭。在这两种控制信号的作用下，达到声音控制照明灯亮灭的目的。
三、要求电路能够实现照明灯点亮时间t后自动关断，并且可以手动调节。
该要求可以通过处于单稳模式的555定时器实现（说明：此处的555定时器与第二条要求中的555定时器为同一片）。对时间t的手动调节可利用电位器来实现。
第二节确定方案
由上一节对本设计技术要求的解读可知，该设计主要包含四部分电路，分别为：电源电路、光控电路、声控延时电路、晶闸管开关电路，下面对其功能进行逐一分析并确定电路结构。
一、电源电路
电源电路主要为控制电路提供工作电压，本设计采用传统的电源电路设计方法，即降压、整流、滤波、稳压，使电路输出12V 直流电压供给控制电路。
二、光控电路
光控电路是根据光线的强弱来优先决定电灯的亮灭。该电路
可以对声控延时电路进行控制，在白天光线较强时，光控电路输出低电平将声控电路封锁；在晚上光线较弱时，光控电路输出高电平，则声控功能打开。本设计采用光敏电阻和其他电阻组成的分压电路来控制555定时器的触发输入端2脚，并且将555定时器的2脚和6脚连接在一起，通过一电容接地，555定时器的输出去控制声控电路中的555定时器的复位端。
三、声控延时电路
该电路主要在光线较弱时起作用。这主要是通过光控电路的输出来控制的。在白天，该电路在光控电路的控制作用下，处于关闭状态，对任何声音信号都不响应；在晚上，光控电路将该电路的功能打开，使得该电路能根据外界声音信号作出相应的响应。本设计采用压电陶瓷片作为声电转换元件，并加入了两级音频信号放大电路和迟滞电压比较器来对声音信号进行处理，经处理后的声音信号控制处于单稳工作模式的555定时器来实现声控及延时功能。
四、晶闸管开关电路
该电路受声控电路555定时器输出端的控制。当其输出低电平时，晶闸管截止，由于照明灯与晶闸管串联，所以灯熄灭；当
其输出高电平时，晶闸管导通，照明灯点亮。
第三章电源电路设计
本设计的电源电路部分为控制电路部分提供12V直流电压。由于本设计所涉及的电路最终实现对市电照明灯的控制，控制电路对直流电源的稳定性要求不需要很高，故采用传统的电源电路设计方法就可以产生符合控制电路工作要求的直流电压。
第一节电源电路原理图
本设计的电源电路原理图如图3-1所示，电路包含降压、整流、滤波、稳压四部分。图中T为降压变压器，其作用是将市电v1=220√2sin(100πt)V进行降压处理变成整流桥所要求的交流电压v2=√2V2sin(100πt)V；整流二极管D1~D4组成整流桥，它将变压器的输出电压进行全波整流；C11为滤波电容，用来滤除整流桥输出电压中的纹波，由于控制电路对电源所要求的功率不是很大，所以本电路采用电容输入式滤波电路；再者，为了防止在三端稳压器U1距离整流滤波电路较远时，线路产生电感效应而使电
声光控延时楼道灯控制电路的安装与调试 项目描述 声光控延时楼道灯控制电路是利用声波为控制源的新型智能开关，它避免了繁琐的人工开灯，同时具有自动延时熄灭的功能，更加节能，且无机械触点、无火花、寿命长，广泛应用于各种建筑的楼梯过道、走廊等公共场所。常见的声光控延时楼道灯如图所示。 图1 常见的声光控延时楼道灯 知识准备 1.电路原理图的识读 电路原理图用于将该电路所用的各种元器件用规定的符号表示出来，并用连线画出它们之间的连接情况，在各元器件旁边还要注明其规格、型号和参数。电路原理图主要用于分析电路的工作原理。在数字电路中，电路原理图是用逻辑符号表示各信号之间逻辑关系的逻辑图，应注意的是，在逻辑符号上没有画出电源和接地线，当逻辑符号出现在逻辑图上时，应理解为数字集成电路内部已经接通了电源。 在图2所示的声光控延时楼道灯控制电路原理图中，CD4011为四个2输入与非门电路，其功能为有0出1，全1出0。交流电源12V经桥式全波整流和VD2、 =+稳定电压电容C2滤波获得直流电压×12≈,经限流电阻R1，使VS稳压管有U Z 供给电路（灯亮时U 有所降低），而灯泡L串于整流电路中。白天时，光敏电阻 Z RG阻值较小，与非门U1A的②脚（TP4）输入为低电平0态，U1A门被封锁，即不管U1A的①脚（TP3）为何种状态，U1A总是出1，U1B出0，U1C输入端（TP5）
为0，U1C 出（TP6）1，U1D 出0，TP7为低电平，单向晶闸管VT2不导通。在晚上天暗时，RG 阻值增大，TP4为高电平1态，U1A 门打开，TP3信号可传送。若无脚步声或掌声，驻极体话筒MC 无动态信号。偏置电阻（RP2、R4和R3）使VT1的NPN 三极管导通，TP3为低电平0态，则U1A 出1，其余状态与上述相同，晶闸管VT2控制极G 无触发信号，故不导通，灯泡L 不亮。 图2 声光控延时楼道灯控制电路原理图 晚上当有脚步声或掌声时，驻极体话筒MC 有动态波动信号输入到放大电路VT1的基极，由于电容C1的隔直通交作用，加在基极信号相对零电平有正、负波动信号，使集电极输出端TP3有高电平动态信号为1态，因此使U1A 全1出0为负脉冲，而U1B 出1为正脉冲，二极管VD1导通对C3充电达5V,TP5也为1, U1C 出0，U1D 出1为高电平，经R7限流,在单向晶闸管VT2控制极G 有触发信号使VT2导通，桥式全波整流电路中串联的灯泡L 经晶闸管VT2导通，灯泡L 点亮。由于晶闸管导通后的U AK 正向压降会降至约由此VD2用来防止U Z 电压下降，避免影响控制电路电源。在脚步声消失后，电容C3上的电压经过R6放电过程，TP5电压仍为1态，故灯泡L 仍亮，直到TP5电压小于与非门阀值电压U TH = 1 2 V CC 时刻，U1C 出1，U1D 出0，当U AK 过零电压时，晶闸管VT2截止，整个过程持续约为30～60秒钟后，灯泡L 熄灭。 板图的识读
声光控延时照明灯 电路课程设计 学院： 专业： 姓名： 指导教师： 2010年1月 1 日
一、1.设计任务与要求 设计任务：设计一个简易声光控延时照明灯电路 设计要求： ●要求电路能够通过照明灯开关对光线强弱的感应和通过照明灯开关对声强的感应设置两级开关，控制照明灯的亮灭。 ●要求电路能够实现有光线时灭，无光线时有声亮，并且照明灯点亮一段后自动关断。 ●要求电路如果在照明灯点亮期间又有新的声源出现，照明灯应重新开启。 ●根据上述要求选定设计方案，画出系统框图，写出详细的设计过程。 ●利用EDA软件画出一套完整的设计电路图，并列出所有的元件清单。二、设计总体思路 电路原理框图如下： 图1 是该声控照明节电开关电路原理方框，由话筒、声音放大、倍压整流、光控、电子开关、延时和交流开关七部分电路组成。
在设计过程中我们可以分析设计部分电路 1.声音放大电路：当MIC获取到声音信号后，其会转换成电信号，考虑到后面步骤需此信号控制电子开关，所以必须加放大器放大该信号。为了获得较高的灵敏度，VT1 的β值选用大于100。话筒MIC也选用灵敏度高的。R3不宜过小，否则电路容易产生间歇振荡。部分电路如下所示： 2.整流电路：C2、VD1和VD2、C3构成倍压整流电路。把声音信号变成直流控制电压。此部分电路如图： 3.光敏电路：核心元件为光敏电阻，其通过对光线变化程度自动改变阻值从而改变电压信号的大小。 4.电子开关：当电压信号达到一定值时，电子开关打开。当电压信号小于此值时，电子开关关闭。其起到的主要作用是控制延时电路中的电容充放电。此部
分电路如图： 5.延时电路与交流开关：由于需要的灯泡持续点亮时间并不是很长，大概3，40秒左右，所以考虑用一个电容控制开关的状态即可。当夜晚无光时，电子开关打开时，C4连通，即开始充电。当电子开关关闭后，C4开始放电。 图中C5为抗干扰电容，用于消除灯泡发光抖动现象。 R8、C5和单向可控制MCR、VD5~VD8 组成延时与交流开关。C4通过R8 把直流触发电压加到MCR控制端，MCR导通，灯泡点亮。 可控硅作为开关元件的优点，属无触点开关元件，因此使用寿命长。 灯泡发光时间长短由C4、R8 的参数决定。 6.电源电路：电路如下图，220V交流电通过灯丝，经过VD5-VD8整流后，和R9,R10，VD4降压。C6为滤波电容，VW为稳压值12~15V的稳压二极管，

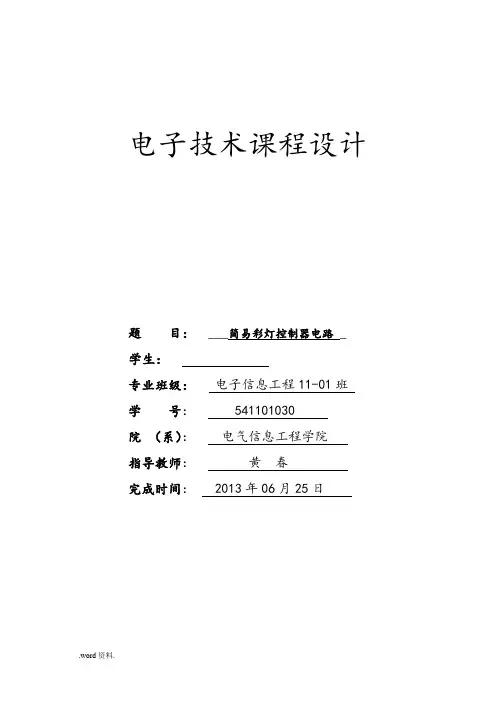

电子技术课程设计 题目： ___简易彩灯控制器电路_ 学生： 专业班级：电子信息工程11-01班 学号： 541101030 院（系）：电气信息工程学院 指导教师：黄春 完成时间： 2013年06月25日
