简易声光控延时照明灯电路

目录第一章方案提出 (1)第二章电路基本组成与工作原理 (2)第一节电源电路图 (2)第二节光控控制电路 (3)第三节声控控制电路 (3)第四节延时控制电路 (4)第五节总电路图 (6)第三章声光控延时照明灯电路的介绍 (6)第一节电路的用途 (6)第二节工作原理 (6)第四章元件清单 (7)第五章总结 (8)第六章参考文献 (8)附录一 (10)附录二 (11)第一章方案提出简易声光控延时照明电路的总体框图为：图1-1总体框图电路采用声光两级控制照明电路。

照明灯开光对光线强弱的感应控制照明灯的第一级开关，对声强的感应控制第二级开关。

对于声强的监测是利用MIC的特性，即当其接受到足够的声强时，在其中会产生一个脉冲波，从而把声信号变为电信号，通过对声强信号的处理可得到一个电平信号，为控制电路准备。

延时控制功能通过555定时器构成的可重复触发单稳态电路来实现。

光信号的感应通过光敏三极管来实现，使得光控电路在光强时输出低电位，光弱时输出高电位。

将光控电路的输出作为与门74SL08其中一个管脚的输入，将声控输出端作为555定时器复位端输入，从而可以实现在光线强的情况下，即使有足够强的声信号，照明灯电路也不工作。

而在光线弱的情况下，可以通过声信号来控制照明。

第二章电路基本组成与工作原理第一节电源电路图图二（电源电路图）的原理：直接从电网供电，通过变压器电路、整流电路、滤波电路和稳压电路将电网中的220V交流电转化为+12V的直流电压。

电路中变压器的常规铁心变压器，整流电路采用二极管桥式整流电路，C9、C10、C11完成滤波功能，稳压电路采用三级稳压集成电路来实现。

TextTextTextText图2-1 电源电路图第二节光控控制电路图2-2 光控控制电路光线强时，光敏电阻RL的阻值变小，使与门74LS08的2脚为低电平，；光线弱时，光敏电阻RL的阻值变大，与门74LS08的2脚为高电平，光控控制电路对电路起总控制作用。

《模拟电路》电路设计报告电路名称：声光双控延时电路班级：姓名：XXX学号：XXXXXXXXXX目录一、电路功能 (1)二、电路设计 (1)1、设计思路 (1)2、电路图 (1)3、电路原理 (1)4、所用元件 (2)三、各模块工作原理 (2)1、整流模块 (2)2、延时模块 (2)3、光控模块 (3)4、声控模块 (3)5、控制信号传递模块 (4)四、电路仿真（Multisim仿真） (4)五、心得体会 (6)六、附录一、电路功能本电路即模拟日常生活的声光双控灯。

在黑夜的时候，发出一个声音信号，LED灯就会亮。

其组成部分主要是由驻极体MIC，电压比较器LM358，整流二极管1N4148，光敏电阻和电容。

本电路是模拟楼道中的声光双控延时的电灯。

在白天亮度比较高的时候无论声音多么大电灯都不会亮。

但是到了晚上亮度低的时候，有较大声响的时候等就会发光。

经过一定的延时之后电灯自动熄灭。

二、电路设计1、设计思路2、电路图（Multisim仿真电路图）图1 总电路仿真图3、电路原理电路电源接220V交流电，通过整流桥整流在左侧电路的上面为高电压，下面那根线为低电压。

当白天时关照较强，光敏二极管为低电阻使得A点处为低电压，不论D点电平的高低，经过两个与非门之后在B点都输出一个低电平，对应D1不导通，C点为低电平晶闸管经过两个与非门之后晶闸管门极为低电平，晶闸管截止。

当夜晚时，光线较暗，光敏二极管为高电阻A点处为高电平，当有声音时最左侧的电阻式麦克风将声信号转换为电信号控制左侧三极管截止，D点为高电平，这样使得B点输出高电平，D1导通C点为高电平，C2和R4构成的电路充电，经过与非门处理之后晶闸管满足导通条件而导通，主电路中的电灯被点亮。

当没有声音时B点仍输出低电平灯不亮。

4、所用元件220V交流电源，220V电灯，晶闸管2N6507，二极管1N4007，驻极体话筒MIC，整流桥3N258，与非门4011BD，三极管2N2219A，光敏二极管OP999，电容：100uF、10uF、0.1uF，电阻：5.1MΩ，120kΩ，56kΩ，100kΩ，1kΩ，2.2MΩ，10kΩ。

延时声光控节电开关电路图此开关白天控制灯不亮，晚上有声音自动点亮，延时一段时间自动关断。

将它安装在过道、厕所走廊等需要自动照明的地方，不仅方便实用，又有显著的节能效果。

工作原理：电路如下图，220V市电通过灯丝、D3-D7、降压整流后，经过 R7 限流、D2、C3 稳压滤波为电路提供稳定的工作电压。

R4、RG 组成分压电路，白天由于光照 RG 阻值变小，YFA 1 脚电位被拉低，由与非门的逻辑关系可知此时YFA 3 脚输出为高电平，经过 YF2 反相变为低电平，D1 截止后级电路不动作。

晚上光线暗 RG 阻值变大，YFA 1 脚电位升高，如果此时有声音被 MIC 接收，经 C1耦合 T1 放大，在 R3 上形成音频电压，此电压如高于 1/2 电源电压，则 YF1 3 脚输出低电平，经YFB反相，4 脚输出的高电平经 D1 向 C2 瞬间充电，使 YFC 输入端接近电源电压，10 脚输出低电平，由YFD 反相缓冲后经 R6 触发可控硅导通，电灯正常点亮。

（此时则由 C3 向电路供电）如此后无声被MIC接收，则 YFA 输出恢复为高电平，C2 通过 R5 缓慢放电，当 C2 电压下降到低于 1/2 电源电压时（按图中参数约一分钟）YFC 反转、 YFD 反转，可控硅（SCR）截止电灯关闭，等待下次触发。

元件选择：MIC 用驻极体话筒， RG 用一般光敏电阻即可，YFA-YFD 用一片低工耗COMS四与非门电路 TC4011，T1用9014低频管，放大倍数越大灵敏度越高，D1用IN4148，D2是7.5v的稳压管，C2、C3用电解电容、SCR可选用 MCR100-6 1A的单向可控硅，电阻均为 1/8w 炭膜电阻，阻值按图。

D4-D7用IN4007，反向漏电必须小。

电灯的功率不能超过60W。

声光控延时制路灯课程设计学院：专业：班级：姓名：同组者：指导教师：设计时间：一、实验名称：声光控延时制路灯二、内容摘要：设计一个声光控制延时电路，延时部分采用555的单稳态性质，这样便于控制延时时间，使其光线很暗并且有声音触发时灯才亮。

三、设计指标：设计一个声光控制开关，用声音和光照同时控制，当光线很暗的时候有声音触发就打开开关（控制一个6v/100mA小灯泡负载），开关延迟时间在5-15秒之间可以调整。

当光线较强的时候声控不起作用。

四、系统框图与方案选择系统框图：方案一：电路图如下电路原理说明：CON2接6V 直流电压VCC ，555定时器接成单稳态触发器。

当MK 受到声音信号触发时会产生一个较微弱的电信号，电信号通过三极管VT1反向放大到达555定时器的2脚；由于没声音信号触发时2脚电压约高于VCC/3，处于高电平，此时由于声音信号的作用使555定时器2脚电压变成低电平，使555定时器翻转；同时当光敏电阻处于黑暗时，光敏电阻阻值增大，555定时器4脚电压升高变成高电平。

当上述2个条件同时满足时，555定时器3脚输出端的小灯泡（LED ）被点亮。

设计好555定时器6、7脚接的滑动变阻器VR3和电容C5的参数就可以调节小灯泡（LED ）亮的时间的长短。

方案二：VCC电路原理说明：CON2接6V 直流电压VCC ，555定时器接成单稳态触发器。

当MK 受到声音信号触发时会产生一个较微弱的电信号，电信号通过三极管U1反向放大到达三极管U1的E 脚。

当光敏电阻处于白天时，由于电阻很小，相当于U2的4脚接地，U2不能工作，当光敏电阻处于黑夜时；光敏电阻阻值增大，4脚高电平，U1放大，即声音信号被反向放大后到达555定时器的2脚使555定时器工作，3脚的小灯泡（LED ）被点亮。

设计好555定时器6、7脚接的电阻R5和电容C5的参数就可以调节小灯泡（LED ）亮的时间的长短。

方案一与方案二比较：两个方案都可以达到设计的目的，由于在方案二中，可可以通过滑动变阻器R10调节分压，使2角的电压刚好达到1/3Vcc ，故采用方案二。

目录摘要--------------------------------------------------------------------------2 第一章设计任务和要求------------------------------------------3 第一节设计任务-------------------------------------------------------3 第二节设计要求-------------------------------------------------------3 第二章系统组成框图及方法论证----------------------------3 第一节总体框图-------------------------------------------------------3 第二节方法论证-------------------------------------------------------4 第三章主要单元电路设计---------------------------------------4 第一节LM386集成功放--------------------------------------------10 第二节555集成电路的引脚图和功能表-------------------------11 第一节声强检测电路和光控电路----------------------------------4 第二节信号处理电路-------------------------------------------------5 第三节延时控制电路和照明灯开关电路-------------------------6 第四节电源电路-------------------------------------------------------8 第四章元器件清单及管脚功能表---------------------------9 第三节原件清单------------------------------------------------------13 第五章电路原理图-------------------------------------------------13 第六章心得体会----------------------------------------------------15 参考文献------------------------------------------------------------------15摘要关键词声控光控自动延时声光控电子开关电路图,电路由交流开关，电子开关，整形电路，检波器，声音放大电路组成。

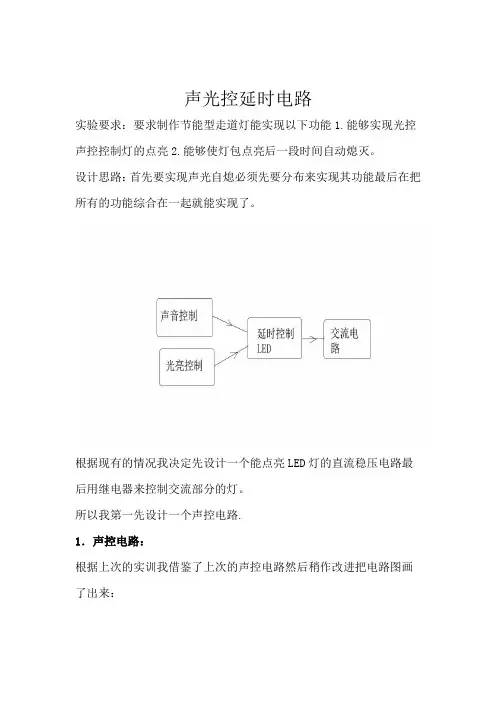

声光控延时电路实验要求：要求制作节能型走道灯能实现以下功能1.能够实现光控声控控制灯的点亮2.能够使灯包点亮后一段时间自动熄灭。

设计思路：首先要实现声光自熄必须先要分布来实现其功能最后在把所有的功能综合在一起就能实现了。

根据现有的情况我决定先设计一个能点亮LED灯的直流稳压电路最后用继电器来控制交流部分的灯。

所以我第一先设计一个声控电路.1．声控电路：根据上次的实训我借鉴了上次的声控电路然后稍作改进把电路图画了出来：首先来看一下电路图电源是6V供电当有声音信号的时候会通过点解电容给第一个三极管一个较小的电流但电流经过第一个三极管的b 极的时候三级管导通把较小的电流放大之后又经过一个三极管放大后使发光二极管点亮这样就实现了第一个步骤光控.在光控电路中我们要注意电源不能过大以免把LED烧掉其次是三极管的管脚判别：其判别规则是把三极管管脚对自己半圆向左其管脚从上到下依次是e.b.c。

特别要注意不要把管脚判断错误不然会把三极管烧坏的。

还有一点是麦克的焊接我们在焊接麦克是要注意焊接的速度因为过高的温度会损坏麦克使其不能正常工作。

注意以上部分的工作光控电路很快就焊接好了。

2.光控电路：要设计光控电路首先要了解光敏电阻的特性经过查找资料和实际测量我得知一些关于光敏电阻的数据。

光敏电阻的阻值在一般情况下受光时是2k-5k之间，而不受光时是10k-15k之间。

根据这一特性我们就可以设计电路了。

我首先想到的是利用光敏电阻的这一特性用电阻并联分流的特性来控制光对电路的影响。

根据这一假想我设计出了光控电路：首先是接一个30K的电阻位的是使电流变小以至于经过光敏电阻时是电流的分流更加的明显。

而第二个10k电阻是根据光敏电阻的最大最小值而取的。

目的是同光敏电阻一同来实现电流的分流。

当接上电源时有光照是光敏电阻的阻值变小，过的三极管的电流就变小放大后的电流也就小就不能使LED发光。

而当没光时光敏电阻变大，通过三极管的电流就变大经过三极管放大后的电流就大就能使二极管点亮就起到了一个光控的现象。

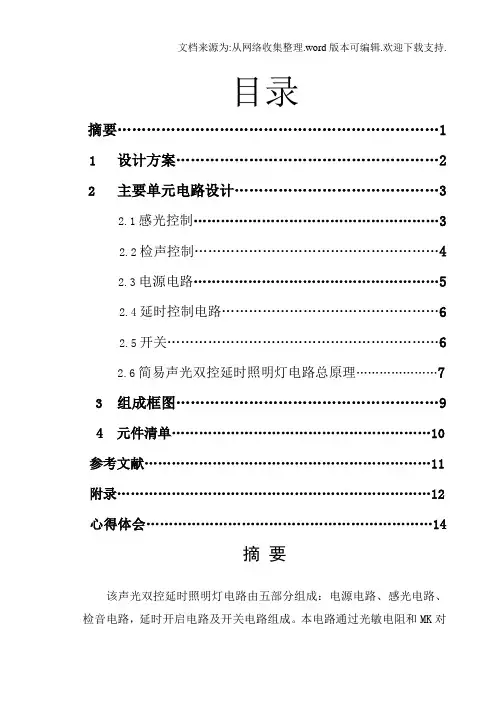

目录摘要 (1)1 设计方案 (2)2主要单元电路设计 (3)2.1感光控制 (3)2.2检声控制 (4)2.3电源电路 (5)2.4延时控制电路 (6)2.5开关 (6)2.6简易声光双控延时照明灯电路总原理 (7)3组成框图 (9)4 元件清单 (10)参考文献 (11)附录 (12)心得体会 (14)摘要该声光双控延时照明灯电路由五部分组成：电源电路、感光电路、检音电路，延时开启电路及开关电路组成。

本电路通过光敏电阻和MK对外界光照和声音感应，经过电路的进一步处理从而实现对照明灯亮灭的控制。

感光电路主要是由光敏电阻组成，当有光照时电阻阻值变小；夜晚无光时光敏电阻变大。

声控检测功能是通过声音传感器实现的，当传感器接收到声音信号时，在电路产生谐振后产生一个微弱脉冲，从而将声音信号转化为电信号，即可方便及时的打开声控照明装置。

白天有光照时，无论外界有没有声响，照明灯都不会点亮；夜晚无光照，当外界有声响时，照明灯点亮时间t后自动关闭,并且时间t可以手动调节.电路还具有在照明灯点亮期间又有新的声源出现，照明灯可重新计算通电时间t的功能。

1设计方案本设计的声控电路时这样实现的：声音传感器对声强的感应，是在第一级开关开通时来控制照明灯的亮灭。

当声音信号通过MK接收后，产生微小的交流信号，在经过三极管放大信号后，流入单向晶闸管的控制极，来实现主回路的导通，从而控制照明灯的点亮。

而光敏电阻对光线强弱的感应，有光照时光敏电阻阻值变小，时光信号变为低电平，当光信号和声音信号同时经过一个与非门，光敏电阻端为低电平，将此门锁住，从而实现控制照明灯第一级开关。

此电路照明灯点亮时间t后可以自动关闭，并且时间t可以手动调节。

主要通过可调电阻与电容的充放电来实现延时控制及延时时间t的手动调节。

在照明灯点亮期间若有新的声源出现，本电路可以重新计算通电时间t。

当照明灯点亮期间，如有新的触发信号，电容快速放电后，又继续充电，从而使照明灯重新实现通电时间t。

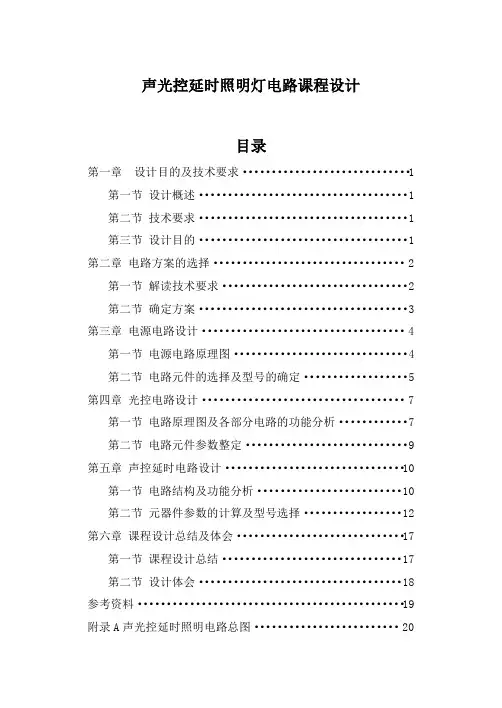

声光控延时照明灯电路课程设计目录第一章设计目的及技术要求 (1)第一节设计概述 (1)第二节技术要求 (1)第三节设计目的 (1)第二章电路方案的选择 (2)第一节解读技术要求 (2)第二节确定方案 (3)第三章电源电路设计 (4)第一节电源电路原理图 (4)第二节电路元件的选择及型号的确定 (5)第四章光控电路设计 (7)第一节电路原理图及各部分电路的功能分析 (7)第二节电路元件参数整定 (9)第五章声控延时电路设计 (10)第一节电路结构及功能分析 (10)第二节元器件参数的计算及型号选择 (12)第六章课程设计总结及体会 (17)第一节课程设计总结 (17)第二节设计体会 (18)参考资料 (19)附录A声光控延时照明电路总图 (20)附录B声光控延时电路印制板图 (21)附录C电路原器件清单 (22)第一章设计目的及技术要求第一节设计概述随着社会的不断发展，利用电子技术实现的自动控制，在各个领域种的作用越来越突出。

本设计基于节能性要求，利用所学电子技术基础的相关知识，为照明灯设计了一款自动控制电路，该电路能够实现声光双控功能，可广泛应用于道路，楼梯等不需要连续长时间照明的场所的照明设施的控制，从而实现节约电能的目的。

同时，通过对该课题的设计，来提高自身对实际问题的分析及解决能力。

第二节技术要求一、要求电路能够通过照明灯开关对光线强弱的感应，控制照明灯第一级开关。

二、要求电路能够通过照明灯开关对声强的感应，在第一级开关开通的前提下，控制照明灯的亮灭。

三、要求电路能够实现照明灯点亮时间t后自动关断，并且可以手动调节。

第三节设计目的一、利用所学电子技术基本知识来进行综合性设计实验，以巩固所学理论。

二、熟练掌握555定时器的几种工作模式及其应用。

三、学会如何查找器件手册及其参数，进而学会利用元器件。

四、学会利用Protel软件来绘制电路原理图及PCB板图。

五、提高对电路的分析计算能力。

第二章电路方案的选择第一节解读技术要求一、要求电路能够通过照明灯开关对光线强弱的感应，控制照明灯第一级开关。

目录摘要 (1)1 设计方案 (2)2主要单元电路设计 (3)2.1感光控制 (3)2.2检声控制 (4)2.3电源电路 (5)2.4延时控制电路 (6)2.5开关 (6)2.6简易声光双控延时照明灯电路总原理 (7)3组成框图 (9)4 元件清单 (10)参考文献 (11)附录 (12)心得体会 (14)摘要该声光双控延时照明灯电路由五部分组成：电源电路、感光电路、检音电路，延时开启电路及开关电路组成。

本电路通过光敏电阻和MK对外界光照和声音感应，经过电路的进一步处理从而实现对照明灯亮灭的控制。

感光电路主要是由光敏电阻组成，当有光照时电阻阻值变小；夜晚无光时光敏电阻变大。

声控检测功能是通过声音传感器实现的，当传感器接收到声音信号时，在电路产生谐振后产生一个微弱脉冲，从而将声音信号转化为电信号，即可方便及时的打开声控照明装置。

白天有光照时，无论外界有没有声响，照明灯都不会点亮；夜晚无光照，当外界有声响时，照明灯点亮时间t后自动关闭,并且时间t可以手动调节.电路还具有在照明灯点亮期间又有新的声源出现，照明灯可重新计算通电时间t的功能。

1设计方案本设计的声控电路时这样实现的：声音传感器对声强的感应，是在第一级开关开通时来控制照明灯的亮灭。

当声音信号通过MK接收后，产生微小的交流信号，在经过三极管放大信号后，流入单向晶闸管的控制极，来实现主回路的导通，从而控制照明灯的点亮。

而光敏电阻对光线强弱的感应，有光照时光敏电阻阻值变小，时光信号变为低电平，当光信号和声音信号同时经过一个与非门，光敏电阻端为低电平，将此门锁住，从而实现控制照明灯第一级开关。

此电路照明灯点亮时间t后可以自动关闭，并且时间t可以手动调节。

主要通过可调电阻与电容的充放电来实现延时控制及延时时间t的手动调节。

在照明灯点亮期间若有新的声源出现，本电路可以重新计算通电时间t。

当照明灯点亮期间，如有新的触发信号，电容快速放电后，又继续充电，从而使照明灯重新实现通电时间t。

课程声光双控延时照明灯电路目录摘要 (1)1.设计方案 (2)2.设计原理 (3)2.1第一级电路：光控电路 (3)2.2第二级电路：声控电路 (4)2.3第三级电路：555可重复触发的单稳态电路.. 52.4第四级电路：LED照明灯电路 (6)2.5 直流稳压电源 (6)3.元器件选型 (8)3.1红外线发射管 (8)3.2红外线接收管 (9)3.3继电器 (11)3.3.1 继电器概述 (11)3.3.2 继电器JRC-21F (12)3.4驻极体话筒 (13)3.4.1驻极体话筒概述 (13)13.4.2驻极体话筒与电路的接法 (14)3.4.3 驻极体话筒极性判别 (15)3.4.4驻极体话筒灵敏度检测: (15)3.4.5 驻极体话筒工作原理 (16)3.4.6 驻极体话筒选配注意 (16)3.4.6驻极体话筒的种类规格 (17)3.5电压比较器 (17)3.5.1工作原理 (17)3.5.2功能作用 (18)3.5.3 LM393 (18)3.6 NE555定时器 (19)3.7 变压器 (20)3.8 直流稳压芯片 (21)心得体会 (22)参考文献 (24)附录 (25)附录1：元器件清单 (25)表附录1-1 控制电路元器件清单 (25)1表附录2-2直流稳压电源中元器件清单26 附录2：声光双控延时照明灯电路全图 (26)11摘要随着电子技术的发展，用模拟电路和数字电路设计实现灯的自动开关，既能节能省电，有能延长灯的实际使用时间是非常重要的。

灯泡在白天不会点亮，而在夜晚，一旦有声音振动，灯泡就会自动点亮。

这种设计可以广泛应用于走廊、楼道招待所等公共场所，给人们的生活、带来极大的方便，得到了广泛的应用。

声光控电路是声音和光控制电路工作的电子开关。

该电路由电源电路、声控电路、光控电路和延时控制开关电路等组成。

本设计以红外发射管作为模拟可见光，红外接收管作为光源传感器，以驻极体话筒作为感应声音的传感器，同时用NE555定时器搭建可重复触发单稳态电路，实现可重复触发LED供电电路工作。

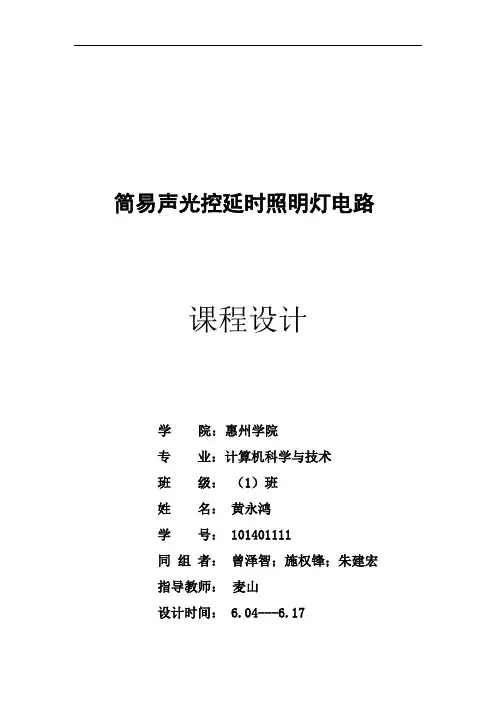

简易声光控延时照明灯电路课程设计学院：惠州学院专业：计算机科学与技术班级：（1）班姓名：黄永鸿学号： 101401111同组者：曾泽智；施权锋；朱建宏指导教师：麦山设计时间： 6.04---6.17一、实验名称：简易声光控延时照明灯电路设计二、内容摘要：设计一个简易声光控延时照明灯电路。

功能及要求：1）具有光控功能，白天光线较亮，即使有声音时路灯也不亮；2）具有声控功能，晚上光线较暗，有声音时路灯点亮，声音消失后延时照明一段时间t后自动熄灭，时间t可以手动调节；3）如果在照明灯点亮期间又有新的声源出现，照明灯应重新计通电t时间；4）以状态开关和单脉冲模拟光线和声音信号，以LED模拟照明光源。

三、设计指标：设计一个声光控制开关，用声音（状态开关）和光照（单脉冲）同时控制，当光线很暗的时候有声音触发LED灯就亮，开关延迟时间在2-16秒之间可以调整。

当光线较强的时候声控不起作用。

四、系统框图与方案系统框图：方案：五、各单元电路设计、参数计算和元器件选择1.分频器：时钟信号的产生由实验箱的0.1MHz的固定频率脉冲提供，分频器由2个编译好的GAL20v8和1个74LS161实现，时钟源信号均从CLK 输入，清零信号均由CLEAR控制（低电平有效），输出信号均由“15”引脚输出，具体代码如下：分频125的分频器：MODULE FP100TITLE 'FP100'DECLARATIONSCLOCK PIN 1;CLEAR PIN 3;A6..A0 PIN 22..16 ISTYPE 'REG';QOUT PIN 15 ISTYPE 'REG';A=[A6..A0];EQUATIONSA.CLK= CLOCK;WHEN(CLEAR==1) THEN{WHEN (A==124) THEN {QOUT:=1;A:=0;}ELSE {QOUT:=0; A:= A+1;}}ELSE {QOUT:=0;A:=0;}END分频100的分频器：MODULE FP100TITLE 'FP100'DECLARATIONSCLOCK PIN 1;CLEAR PIN 3;A6..A0 PIN 22..16 ISTYPE 'REG';QOUT PIN 15 ISTYPE 'REG';A=[A6..A0];EQUATIONSA.CLK= CLOCK;WHEN(CLEAR==1) THEN{WHEN (A==99) THEN {QOUT:=1;A:=0;}ELSE {QOUT:=0; A:= A+1;}}ELSE {QOUT:=0;A:=0;}END2.触发控制器：由一个编译好的GAL16v8来实现，时钟源信号从引脚1输入;光线强弱由引脚3控制;声源由引脚4(预置信号:低电平有效)控制;时间由引脚5,6,7,8(预置端)控制；LED灯接引脚18 ；具体代码如下：DECLARATIONSCLOCK PIN 1;A PIN 3;XZ PIN 4;q3..q0 PIN 18, 17, 16, 15 ISTYPE 'REG';b3..b0 PIN 5, 6, 7, 8 ISTYPE 'REG';count=[q3..q0];B=[b3..b0];EQUATIONSWHEN (A==1) THEN{WHEN (XZ==1) THEN count:=B;ELSE {WHEN (count==7#count==15) THEN count:=0;ELSE count:=count+1;}}ELSE count:=0;3.元器件选择：16v8芯片1个20v8芯片2个74ls161芯片 1 个装有ispEXPERT软件的电脑1台实验箱1个导线若干刻录芯片机1个六、完整的电路图和工作原理原理：通过多个分频器分出一个2秒发出一次的固定连续脉冲，再由触发控制器的6，7，8预置端来控制LED灯的时间，后触发声光即可。

用KD-9300制作的声光控延迟灯电路用KD-9300制作的声光控延迟灯电路这个采用音乐作为声控元件,同时兼有延时作用,线路简单、动作可靠。

把它安装在室内门框边,能在夜晚有人敲门时或进出门时点亮门灯,过几分钟后自动关闭,给人们的生活带来了方便。

电路工作原理如上图所示,220V交流电经C1、R1、D1、D2、DW1、C2组成的降压12V简单稳压供给控制电路。

R2、DW2构成3V稳压,供给音乐。

音乐IC KD9300一般是作门铃用的。

每触发一次便自动演奏一首乐曲,其演奏速度由外接振荡R3来决定。

作门铃时,R3选用68kΩ,演奏时间在20秒左右。

当增大R3阻值时,演奏时间将延。

当压电片HTD 受到一定强度的声音振动时,能将音频信号转换成电信号,该信号加在音乐IC的触发端,其③脚约+1V左右的直流输出,使V1饱和导通。

这样12V电压几乎全部加在了可调W两端。

W在这里作分压器用,从W的滑动端取出一定的电压送到V2等组成的开关电路,V2导通,J吸合而点亮门灯。

RC是。

R4、RG组成一分压电路,接在V2的基极与发射极之间,用以控制开关管V2。

当白天有光照时,RG阻值很小,V2基一射极间电压极较小,V2始终截止。

这样不管是否有人敲门,音乐IC是否有输出,断电器均不会得电,门灯不亮;到了夜晚光敏电阻RG阻值大增,当音乐IC受声控触发而有直流电压输出时,V1导通,经W、R4、RG分压,V2的基一射极间电压超过0.7V时,V2导通,J-1点亮了门灯,另一组转换点J-2断开了RG,点亮了发光管D3。

这样一方面可使V2的饱和程度更深,另一方面使开关电路不受灯光照的影响。

经数分钟延时,音乐IC复位,其③脚无电压输出,V1、V2截止,门灯熄灭,电路恢复初始状态。

图中K是原门灯用拉线开关。

元件选择与制作音乐IC要选用通常用于门铃的触发一次演奏一曲,并且有外接电阻的。

压电片HTD选用HTD27A型的。

继电器用12V有两组触点的JIC-22F(2Z)。

目录摘要I 第一章设计目的、技术指标及要求2第一节设计目的 (2)第二节技术要求 (2)第三节设计报告要求 (2)第二章设计方案、框图及论证3第一节设计要求分析 (3)第二节设计原理及方案 (3)第三章：单元电路的设计及功能5第一节声控电路 (5)第二节光控电路 (5)第三节触发电路 (6)第四节延时电路 (7)第四章总电路图及简要说明9第五章元件清单及管脚图功能表11第一节主要元件清单 (11)第二节NE555功能及引脚图 (11)第三节SN74LS04功能及引脚图 (14)致谢15参考文献16附录17第一章设计目的、技术指标及要求第一节设计目的1．熟悉工程实践中电子的设计方法和规范，达到综合应用电子技术的目的。

2．学习文件检索和查找数据手册的能力。

3．学会元器件的选择与使用。

4．学会电路设计软件的使用。

5．学会整理和总结设计文档报告。

第二节技术要求1．要求电路能够通过照明灯开关对光线强弱的感应，控制照明灯第一级开关。

2．要求电路能够通过照明灯开关对声强感应，在第一级开关开通的前提下，控制照明灯亮灭。

3．要求电路能够实现照明灯点亮时间t后自动关断，并且时间t可手动调节。

第三节设计报告要求1.报告要求必须用A4纸打印。

2. 报告要求附有指导老师提供的课程设计任务书。

3.报告要求书写摘要。

4.报告要求附有目录，并表明报告各部分的页数。

5.报告要求叙述设计方案及设计原理。

6.报告要求用PROTEL软件画出原理电路图。

7.报告要求列出所有使用的元器件清单。

集成电路要求画出管脚图和列出功能表。

8.报告要求写出总结。

9.报告要求附有参考文献，并且不少于5项。

第二章设计方案、框图及论证第一节设计要求分析根据声光控楼梯照明开关在白天不工作,可采用光控电路.白天它不工作,夜晚就工作,使用到的主要元器件是光敏电阻(或光敏二极管). 光敏电阻受光照射越强,阻值就越小,反之,光照越弱,就会呈现高阻状态.因此白天时电路锁定,就是有声音照明灯也不发光.要求在夜晚收到突发声响时,可采用声控电路控制. 同时要求有声音照明灯就发光，延迟30S灯自动熄灭,可采用延时控制电路来完成。

声、光双控延时照明灯电路图（一）本例介绍的声、光双控延时照明灯，在白天不工作，在夜晚收到突发声响（例如击掌声、咳嗽声、开门声等）信号时自动开灯，延时点亮一段时间后自动熄灭，节能实用，可用于楼道、走廊或农村庭院等处作夜间照明。

电路工作原理该声、光双控延时照明灯电路由电源电路、声控电路、光控电路和延时控制开关电路组成，如下图所示。

电路中，电源电路由照明灯EL、二极管VD1一VD5、电阻器R1、电容器C1和稳压二极管VS组成；声控电路由传声器BM、电阻器R2一R4、晶体管V1和电容器C2组成；光控电路由光敏电阻器RG、电阻器R6一R9和晶体管V2组成；延时电子开关电路由晶体管V2、V3、二极管VD6、电容器C4、电阻器R8一R10和晶闸管VT 组成。

交流220V电压经EL垠流降压、VD1一VD4整流、R1限流、VD5隔离、VS 稳压及C1滤波后，为vi一V3提供＋11V工作电压。

白天，RG受光照射呈低阻状态，V2、V3和VT均处于截止状态，EL不亮，光控电路不起作用。

夜晚，RG无光照变为高阻状态，此时若有突发声响出现，则BM会接收到声音信号并将该声音信号转换为电信号，该电信号经V1放大后使V2和V3导通，从V3的集电极输出的电信号经VD6对C4充电，同时使VT触发导通，EL通电点亮。

声音信号消失后，V2和V3截止，C4对VT的门极放电，使VT维持导通。

当C4放电完毕后，VT截止，EL熄灭。

改变C4的电容量，可以改变EL延时点亮的时间。

元器件选择RI选用1/2W的金属膜电阻器；R2一R10均选用1/4W金属膜电阻器。

RG选用MG45系列的光敏电阻器，其亮阻应小于5 kSZ，暗阻应大于lOMSZoC1和C3、C4均选用耐压值为16V的铝电解电容器；C2选用独石电容器或涤纶电容器。

VD1 - VD5均选用1 N4007型硅整流二极管；V D6选用一N4148型开关二极管。

VS选用2CW18或2CW59（11V、1/4W）型硅稳压二极管。

电子课程设计题目：声光控制延时开关电路设计人：李斯班级：应用电子技术091班指导教师：杨季海民族师范大学物信系 2010年12月24日1一、功能描述：整体描述：本作品可以代替住宅小区楼道上的开关，天黑有人走过楼道时，当有脚步声或其它声音时，楼道灯会自动点亮，提供照明，当人们进入家门或走出公寓，楼道灯延时几分钟后自动熄灭。

在白天，即使有声音，楼道灯也不会亮，可以达到节能的目的。

声音控制延时开关不仅适用于住宅区的楼道，而且也适用于工厂、办公楼、教学楼等公共场所，它具有体积小、外形美观、制作容易、工作可靠等优点。

二、方案设计：电路的工作原理：1.声光控制延时开关电路原理图 如 图1所示。

（1）原理图（2）PCB 图图 1 声光控制延时开关电路原理图2.声光控制延时开关就是用声音来控制开关的“启动”，若干分钟后延时开关“自动关闭”。

因此，整个电路的功能就是将声音信号处理后，变为电子开关的开关动作。

明确了电路的信号流向即可依据主要元器件将电路划分为若干的单元，可得出图 2 所示的方框图。

3.结合图1、图1。

声音传感器信号通过放大电路得到一路信号，光传感器得到另一路信号一起进入与非门D1进行判定。

声音信号(脚步声、掌声等)由驻极体话筒BM接收并转换成电信号，经C1耦合到VT的基极进行电压放大，放大的高电平信号送到D1的2脚。

为了使声光控开关在白天开关断开，由光敏电阻RG等元件组成光控电路，R5和RG组成串联分压电路，夜晚环境无光时，光敏电阻的阻值很大，RG两端的电压高，高电平信号送到D1的1脚。

与非门(D1)的两脚都是高电平（值为1）时，在3脚输出低电平（值为0）。

D1的3脚输出低电平（值为0）信号同时输入与非门(D2)的5．6两脚，D2的输出端4脚会输出高电平（值为1）经二极管进入延时控制电路。

给C3充电，充满电后经R8放电。

充、放电时间t=2πR8C3，改变R8或C3的值，可改变延时时间。

高电平信号再经与非门(D3．D4)两级整形电路，将方波信号进行整形，从11腿输出还是高电平信号。

郑州轻工业学院电子技术课程设计题目简易声光控延时照明灯电路专业班级电子信息工程2010级1班院（系）电气信息工程学院完成时间 2012年06月22日郑州轻工业学院课程设计（论文）任务书题目简易声光控延时照明灯电路专业电子信息10-1学号姓名主要内容、基本要求、主要参考资料等：主要内容1．阅读相关科技文献。

2．学习protel软件的使用。

3．学会整理和总结设计文档报告。

4．学习如何查找器件手册及相关参数。

技术要求1.要求电路能够通过照明灯开关对光线强弱的感应，控制照明灯第一级开关。

2.要求电路能够通过照明灯开关对声强的感应，在第一级开关开通的前提下，控制照明灯的亮灭。

3.要求电路能够实现照明灯点亮时间t后自动关断，并且时间t可以手动调节。

4.要求电路如果在照明灯点亮期间又有新的声源出现，照明灯应重新通电时间t。

主要参考资料1．何小艇，电子系统设计，浙江大学出版社，2001年6月2．姚福安，电子电路设计与实践，山东科学技术出版社，2001年10月3．王澄非，电路与数字逻辑设计实践，东南大学出版社，1999年10月4．李银华，电子线路设计指导，北京航空航天大学出版社，2005年6月5．康华光，电子技术基础，高教出版社，2003完成期限： 2012年06月22日指导教师签章：专业负责人签章：2012 年 06月 11日目录摘要 (I)1.1 解读技术要求 (1)1.2 确定方案 (2)1.2.1 电源电路 (2)1.2.2 光控电路 (2)1.2.3 声控延时电路 (2)1.2.4 照明灯开关电路 (3)2 电路基本组成及工作原理 (4)2.1 电源电路 (4)2.1.1 有关元器件型号选择 (4)2.2 光控制电路 (5)2.2.1 电路原理图及电路功能分析 (5)2.2.2 电路元件参数整定 (6)2.3 声控制电路 (7)2.3.1 声控电路原理图 (7)2.3.2 电路功能分析 (7)2.4 延时控制电路 (8)2.4.1延时控制电路原理图 (8)2.4.2 电路的功能分析 (8)2.4.3 NE555的简要介绍 (10)2.5 总电路 (12)3 简易声光控延时照明灯电路的介绍 (13)3.1 电路的用途 (13)3.2 工作原理 (13)4 元件清单 (14)5 总结 (15)致谢 (16)参考文献 (17)附录 (18)简易声光控延时照明灯电路摘要在本设计中介绍了声光控照明灯控制器的组成、性能、及工作原理，给出各电路原理图及元件参数选择，节电效果十分明显。

简易声光控延时照明灯电路设计电子课程设计—简易声光控延时照明灯电路设计学号：2011年12月 1目录电子课程设计 (1)一、设计任务与要求 (3)二、总体框图 (3)1、总体框图 (3)2、电路方案的选择（延时电路的选择） (3)3、电路的基本组成及功能 (4)三、选择器件 (5)四、功能模块 (9)1、电源模块 (9)2、光控模块 (9)3、声控模块 (10)4、延时照明模块 (11)五、总体设计电路 (11)1、总体电路图仿真图 (12)2、各模块间的连接 (12)3、在模拟、数字实验箱上实验实现 (12)六、设计心得................................................................................ 12 2一、设计任务与要求：1、设计任务：设计一个简易声光控延时照明灯电路。

同时设计一与电路相配合的稳压电源电路。

2、设计功能及要求：（1）具有光控功能，白天光线较亮，即使有声音时路灯也不亮，光线较暗、有声音时路灯点亮。

（2）具有声控功能，晚上光线较暗，有声音时路灯点亮，声音消失后延时照明一段时间t后自动熄灭；并且时间t可以手动调节。

（3）要求电如果在照明灯点亮期间又有新的生源出现，照明灯应重新通电时间t。

（4）采用高亮度LED作为照明光源。

二、总体框图：1、总体框图：电路采用声光两级控制照明电路。

照明灯开关对光线强弱的感应控制照明灯的第一级开关，对声强的感应控制第二级开关。

光信号的感应通过光敏三极管来实现，使得光控电路在光强时输出低电位，光弱时输出高电位。

对于声强信号的处理市利用音频集成功率放大器，把声信号变为电信号，通过对声强信号的处理可得一个电平信号，为控制电路准备。

延时控制功能通过555定时器构成的单稳态触发电路来实现。

将光控电路的输出作为555定时器的复位端输入。

将声控输出端作为延时电路的输入，从而可以实现在光线强的情况下，即使有足够强的声信号，照明灯电路也不工作。

简单实用的用CD4011构成声光控开关灯电路（含线路板图）简单实用的用CD4011构成声光控开关灯电路原理图：印刷线路板图：这款简单声光控制电子开关具有声音信号和光信号控制功能，当有光照射时，开关电路处于关闭状态，而当光信号比较弱时，开关电路受声音信号的控制，使用这种开关，人们不必在黑暗中摸索开关，也不必担心点长明灯费电和损坏灯泡，夜间只要有脚步声，灯便自动点亮，延时一分钟左右后自动熄灭。

特别适用于自动控制路灯照明及走廊和楼道等片的短时照明。

一、电路组成及工作原理声、光控制电子开关电路如下图所示。

1、电路组成电路主要由以下几部分组成。

(1)、声音信号输入电路。

由话筒MIC、电阻R1.、R2、R3、电容C1和三极管T1组成。

声音信号经话筒MIC转换为电信号后经C1耦合至T1放大，最后由T1的集电极输出并送入集成电路IC1的2脚。

(2)、光信号输入电路。

由电阻R4和光敏电阻Rg组成。

光的强弱经光敏电阻Rg转换为高、低电平后送入集成电路IC1的1脚。

(3)、桥式整流电路。

由二极管D2、D3、D4、D5组成。

其功能是将220V的交流市电转换为脉动直流电压。

(4)、降压滤波电路。

由电阻R5、R6和电容C2组成。

其功能是对桥式整流电路输出的脉动直流电压进行降压滤波，获得10V左右的直流电压，作为控制电路的直流电源。

(5)、延时电路。

由二极管D1、电阻R8和电容C3组成。

延时时间由R8和C3决定，按图中所示参数值可延时约60～70S。

二极管D1起隔离作用。

(6)、控制电路。

由集成电路IC1、电阻R7和双向可控硅T2组成，其作用是控制开关的通断。

这里双向可控硅T2起开关作用。

集成电路IC1是整个电子开关的核心元件，型号为.TC4011BP。

它是四-二输入与非门集成电路。

其中1、2脚和3脚分别为与非门1的输入和输出端；5、6和4脚分别为与非门2的输入和输出端；8、9和10脚分别为与非门3的输入和输出端；12、13和11脚分别为与非门4的输入和输出；7和14脚分别是接地和电源脚。
