风量调节阀种类

散流器式及密闭式风量调节阀简介风量调节阀在空调通风系统中有着广泛的应用，本篇文章为您介绍的是散流器风量调节阀和密闭式风量调节阀。

散流器风量调节阀的构造：该种类型的风量调节阀是在原有导流叶片、边框、中心轴头的基础上，设计出由固定的导向调节板及其弧形槽孔，活动的导向传动板及其斜槽孔。

多个导流叶片处于不同的角度时可控制风量的大小。

散流器风量调节阀的工作原理：导流叶片上的导向轴头构成导流叶片角度控制机构，该控制机构包括：固定的导向调节板、可上下移动的导向传动板及导流叶片上一侧轴向布置的导向轴头。

导向调节板支承与导向轴头处于同侧的中心轴头，导向调节板上开有弧形槽孔，导向轴头穿插入弧形槽孔内、且运动轨迹与弧形槽孔吻合；导向传动板布置于导向调节板背后且与之并列平行，导向传动板上开有斜槽孔，导向轴头穿过弧形槽孔与斜槽孔配合，形成所似套筒、滑块摇杆传动机构。

利用套筒、滑块摆杆传动机构的原理，通过调节螺栓带动导向传动板作上下移动，实现对导流叶片转动角度的控制。

这样的结构，具有导流叶片角度调节灵活方便、导流叶片定位牢固可靠、风振噪声小的优点。

在简单的了解了散流器风量调节阀以后，接下来的文章我们为您讲解密闭式风量调节阀：密闭式风量调节阀相对于其他类型的风量调节阀有更多的优势，重要的一点就是密闭性能相当的好，而且更轻巧、灵活、平稳、防止局部卡死。

我们来对密闭式风量调节阀做一个全面的剖析。

一、产品特点（l）该风量调节阀接管尺寸与全国通风管道标准化规定的矩形风管尺寸相同。

（2）该风量调节阀叶片为对开式，在通风、空气调节、空气净化系统中作为调节阀，优越于平行形式的阀门（即顺开式）。

（3）密闭式对开多叶调节阀既可作调节用又可作密闭用，适用于有开启要求的系统上。

例如空调系统上的新风阀平排风阀，同样适用于仅作调节阀用或既有密封要求又有调节要求的系统直，一、二次回风阀等等。

（4）通过试验测定，调节阀的气密性好，其相对漏风量在5％左右，调节性能好。

多叶风量调节阀的组成及特点风量调节阀是工业厂房、民用建筑的通风、空气调节及空气净化工程中不可缺少的中央空调末端配件，一般用在空调，通风系统管道中，用来调节支管的风量，也可用于新风与回风的混合调节。

那您知道什么是多叶风量调节阀么？多叶风量调节阀又最适合什么样的场所使用么？下面的篇章将为您讲解多叶风量调节阀的组成及特点。

简单来说，风量调节阀是一个大类，其中包括蝶阀(单叶调节阀)、顺开调节阀、多叶调节阀等。

风量调节阀有一种基本的结构，就是在风管中心置一块阀板（挡板），阀板可以围绕一根与阀板平行的中间轴现转，通过转动改变阀板与风管截面的角度，使风管的流通截面发生变化达到改变风量的目的。

单一的阀板为了承受风压，必须做得较为厚重，另外阀板转动需要占用的空间较大，所以改成多个并列的阀板，象百叶窗一样排列转动，同样可以达到调整风量的目的。

所谓多页，就是把一扇门换成百叶窗（实际多数只有2~4页），加上用电动机来控制旋转，就成了电动多叶风量调节阀。

这样就能比较快速的了解什么是多叶风量调节阀了。

多叶风量调节阀多适用于建筑物的过道、楼梯前室及竖井的墙上，亦可用作防烟系统的加压送风口。

多叶风量调节阀组成列表：名称：功能：钢套筒硅胶气囊①在排风量过大时膨胀，以减小风口截面积；②在排风量减小时收缩，以增大风口截面积；密封圈金属弹簧片在了解了多叶风量调节阀的组成结构以后，下面将为您讲解风量调节阀的工作原理及特点。

多叶风量调节阀（）多叶风量调节阀主要功能、特点：①与格栅配套使用排除室内所有有害气体；②在风口末端保持风量平衡③平时常闭，输入DC24V电信号排烟口迅速开启。

④手动开启，手动复位关闭。

⑤输出开启动作信号，联锁其他排烟风机。

关注润田，关注更多通风空调设备最新信息！！。

调节阀的分类
调节阀可以按照不同的分类方式进行分类，常见的分类如下：
1. 根据控制方式分类：
- 手动调节阀：需要人工操作来调节阀门开度。

- 自动调节阀：根据外部信号或自身传感器感知的参数来自
动调节阀门开度。

2. 根据结构形式分类：
- 直线式调节阀：阀芯直线运动，通过改变阀门开度来调节
流量。

- 角式调节阀：阀芯通过旋转角度来调节流量，可实现快速
响应和精确的调节。

3. 根据工作原理分类：
- 压力调节阀：根据压力变化来调节流量，如安全阀、减压
阀等。

- 温度调节阀：根据温度变化来调节流量，如温度控制阀等。

- 流量调节阀：根据流量变化来调节阀门开度，如流量调节阀、节流阀等。

4. 根据阀门用途分类：
- 水力控制阀：用于调节水力系统中的流量和压力。

- 气动控制阀：通过气压信号来调节阀门开度，用于气动系
统中的流量和压力调节。

- 电动控制阀：通过电动信号来调节阀门开度，用于电动系
统中的流量和压力调节。

需要注意的是，由于调节阀种类繁多，上述分类方式并不一定包含所有的调节阀类型，实际使用中还会根据具体应用和工艺要求进行更加细致的分类。

风量调节阀（电动风量调节阀和手动风量调节阀）一般要求1）风量调节阀应满足JB/T7228-1994[风量调节阀],本标段所有车站所用产品应为同一品牌。

2）风量调节阀根据其驱动方式，分为手动风量调节阀和电动风量调节阀；根据其尺寸，分为单体风阀、风道组合风阀和风管组合风阀。

（1）单体风阀：一般长边小于1800mm。

（2）风道组合风阀：主要由风阀底框、多个单体风阀、传动机构、执行器（一般配一台，执行器一般安装在楼板或混凝土墙上）等四个部分组成。

适宜靠墙或靠楼板安装，只一侧需接风管或两侧均不接风管。

（3）风管组合式风阀：主要由多个单体风阀、一台或一台以上的执行器组成（执行器一般固定在风阀边框上）。

适宜两侧均需接风管，或一侧需接风管的安装方式。

3）环境条件（1）运行条件a）事故运行：隧道通风系统、地下车站排烟系统的风量调节阀应能在250℃下连续有效运行1h；地面或高架车站排烟系统的风量调节阀应能在280℃下连续有效运行。

（2）承压条件a）对区间隧道通风系统和车站隧道通风系统的风阀：≥±1800Pa。

b）对车站通风空调大、小系统的风阀：≥1500Pa。

整体要求1）所有的风量调节阀必须在0~100%连续可调；同时因现场需要调节到某角度定位运行后，能够无障碍灵活严密关闭、开启时能够无障碍灵活开到定位设定的角度。

2）应有表示开度的指示机构和保证全开和全闭位置的限位机构，还应具有保持其开度的锁定机构。

3）投标人需要提供所选阀门的密封性等性能检测报告（需要相关检测机构出具）。

4）电动风量调节阀的所有控制信号均从电动执行器获得，其电动执行器应提供状态反馈信号、并具有延时保护功能。

5）对于电动风量调节阀执行器安装空间不足的情况，阀体的长边与短边应能互换。

6）直接与风井相连的垂直风道内安装的电动风量调节阀，有被雨水淋湿的可能，应选用不锈钢材质。

各组成部件要求1）底框底框是组合风阀的骨架，若干单体风阀应紧固在上面。

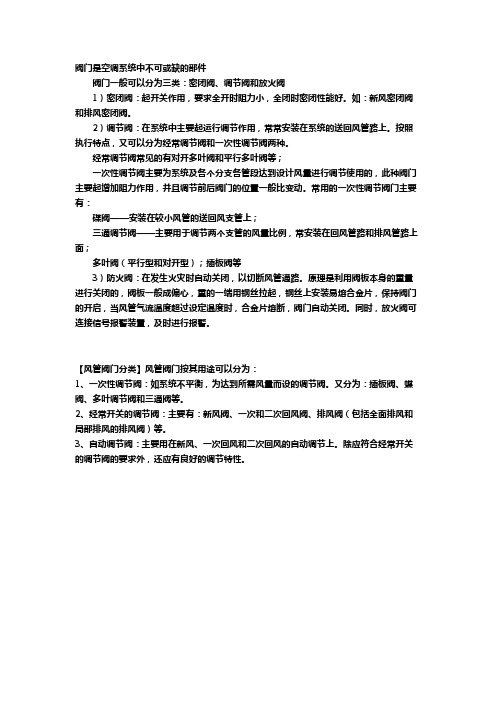

阀门是空调系统中不可或缺的部件
阀门一般可以分为三类：密闭阀、调节阀和放火阀
1）密闭阀：起开关作用，要求全开时阻力小，全闭时密闭性能好。

如：新风密闭阀和排风密闭阀。

2）调节阀：在系统中主要起运行调节作用，常常安装在系统的送回风管路上。

按照执行特点，又可以分为经常调节阀和一次性调节阀两种。

经常调节阀常见的有对开多叶阀和平行多叶阀等；
一次性调节阀主要为系统及各个分支各管段达到设计风量进行调节使用的，此种阀门主要起增加阻力作用，并且调节前后阀门的位置一般比变动。

常用的一次性调节阀门主要有：
碟阀——安装在较小风管的送回风支管上；
三通调节阀——主要用于调节两个支管的风量比例，常安装在回风管路和排风管路上面；
多叶阀（平行型和对开型）；插板阀等
3）防火阀：在发生火灾时自动关闭，以切断风管通路。

原理是利用阀板本身的重量进行关闭的，阀板一般成偏心，重的一端用钢丝拉起，钢丝上安装易熔合金片，保持阀门的开启，当风管气流温度超过设定温度时，合金片熔断，阀门自动关闭。

同时，放火阀可连接信号报警装置，及时进行报警。

【风管阀门分类】风管阀门按其用途可以分为：
1、一次性调节阀：如系统不平衡，为达到所需风量而设的调节阀。

又分为：插板阀、蝶阀、多叶调节阀和三通阀等。

2、经常开关的调节阀：主要有：新风阀、一次和二次回风阀、排风阀（包括全面排风和局部排风的排风阀）等。

3、自动调节阀：主要用在新风、一次回风和二次回风的自动调节上。

除应符合经常开关的调节阀的要求外，还应有良好的调节特性。

通风系统风量调节装置工作原理一、引言通风系统是建筑物中的重要组成部分，它起到多种作用，如排除有害气体、调节室内空气质量、维持舒适的温度和湿度等。

在通风系统中，风量调节装置起到控制风量的关键作用。

本文将介绍通风系统风量调节装置的工作原理。

二、风量调节装置的类型通风系统中常见的风量调节装置包括手动调节阀、自动调节阀和可调节式风机等。

手动调节阀通过手动旋钮或杠杆控制气流的通断，操作简单但需要人工干预。

自动调节阀通过传感器感知室内环境参数，如温度、湿度等，自动控制阀门的开度，实现风量的调节。

可调节式风机具有内置运行控制器，通过调节电机的转速来实现风量的调节。

三、风量调节装置的工作原理1. 手动调节阀的工作原理手动调节阀通过旋转阀门的开度来控制通风系统中的气流。

当阀门完全打开时，气流通过阀门的通道，实现最大风量；当阀门完全关闭时，气流被阻断，实现最小风量。

通过手动旋钮或杠杆，用户可以调节阀门的开度，从而达到所需的风量。

2. 自动调节阀的工作原理自动调节阀根据室内环境参数自动控制阀门的开度，实现风量的调节。

通常，自动调节阀采用电动执行器和传感器来实现自动控制。

传感器感知室内温度、湿度等参数，并将这些参数传输给控制器。

控制器根据设定的控制策略，计算出所需的风量，并通过电动执行器调节阀门的开度，使实际风量与目标风量相匹配。

3. 可调节式风机的工作原理可调节式风机在通风系统中常用于大型建筑物或需要调节风量的场所。

它通过调节电机的转速来实现风量的调节。

通常，可调节式风机内置有运行控制器，可以根据传感器感知的室内环境参数调节电机的转速。

当需要增加风量时，电机的转速增加；当需要减小风量时，电机的转速减小。

通过电机转速的调节，可调节式风机能够实现精确的风量控制。

四、结论通风系统风量调节装置是保证建筑物内空气流通和质量的重要部件。

通过手动调节阀、自动调节阀和可调节式风机等装置，可以实现对通风系统中的风量进行精确控制。

在选择和使用风量调节装置时，需要考虑建筑物的需求和空气质量要求，并根据具体情况选择适合的装置类型。

通风工程防排烟系统常用的阀门介绍通风工程防排烟系统常用的阀门介绍阀门在通风工程防排烟系统中起到重要的作用，它能够控制管道中的气体流动，及时调节通风系统的工作状态。

本文将介绍通风工程防排烟系统中常用的阀门种类及其特点。

一、风机调节阀风机调节阀是防排烟系统中较常用的一种调节阀门，它能够调节通风系统的气流量和压力，使气流达到所需的流量和压力。

这种阀门主要用于调节通风系统中排风风机的进出口风量，调节进出口风量的大小，可调节风压的大小。

二、直通截止阀直通截止阀是通风工程中一种比较重要的阀门，它能够保证通风系统的正常运转。

这种阀门是一种比较简单的结构，可以在通风管道中设置使用。

在通风工程中，直通截止阀通常用来控制系统中管道的开启和关闭，以达到控制系统的目的。

三、阻火挡板阀阻火挡板阀是一种比较高级的通风工程防排烟系统阀门，它具有两个重要的功能。

一是能够阻止各种污染物在防排烟系统中燃烧，有效避免火灾产生；二是适应不同的风速和气流变化，保证通风系统的正常运转。

四、控制阀控制阀是通风工程中一个重要的调节阀门，它可用于调节通风系统中风机的运行状态，使其达到所需的气流量和压力，从而保证通风系统的正常运转。

这种阀门主要用于控制通风系统中风机进出口液位的高低，以达到控制系统的目的。

五、反向止回阀反向止回阀在通风工程中主要起到防止空气倒流的作用，保证空气始终向目标方向流动。

这种阀门通常用于送风口排气管道和排烟口的管道。

六、消声器消声器是通风工程中一种较为常见的阀门，它可用于减少通风系统中产生的声音。

这种阀门主要用于通风系统的空气噪音控制，使声音更加平缓，减少对周围环境的干扰。

七、排气阀排气阀可用于控制通风系统中排气量和压力，是通风工程防排烟系统的重要组成部分之一。

这种阀门主要用于排泄空气，以保证通风系统的正常运转。

以上是通风工程防排烟系统常用的阀门种类及其特点的介绍。

通风工程中的阀门种类繁多，不同的阀门都有其独特的作用，合理使用各种阀门可以使通风系统更加高效、安全和稳定。

3/1.3/CH/1 风量调节阀VCD型妥思空调设备（苏州）有限公司苏州工业园区东兴路7号#3厂房邮编：215006电话：*************/72/73传真：*************网址：电子信箱：*********************上海办事处电话：************/39北京办事处电话：************/48广州办事处电话：************/69目录·描述——————————————2描述2结构·材料3标准型号5安装细节·法兰钻孔细节8产品范围9技术数据·参数表10技术数据11订货须知12妥思VCD型多叶风量调节阀是专门为通风空调系统中风量调节和压力控制而设计的。

而且，C2型调节阀的边缘和顶端还带有密封，在风阀关闭时的漏风量能够满足UL 555S Class II 的标准。

VCD型调节阀可为用户提供方型、矩形、圆形和椭圆形的调节阀。

风阀外框体坚固耐用，可与带法兰框的风管直接连接，或接一段连接短管。

风阀叶片顶端带有沟槽，可在关闭时使阀门进行自锁，减少漏风。

阀门叶片为平行动作，也可提供对开型叶片。

叶片顶端和侧面的密封措施使阀门可用于低泄漏量要求的场合。

根据要求，该类风阀可以装配手动限位四分仪，也可配备电动执行器。

结构·材料——————————————3VCD …P …E 型风阀VCD 型风阀平行叶片结构 - 风阀外框和叶片采用镀锌钢板，满足BS 2989 Z2 G275M 标准或同类标准。

- 风阀轴承材料为青铜，可以耐300℃的高温。

- 叶片由直径是12mm 的轴相连接，轴体材料为不锈钢。

- 对平行动作的叶片，标准连接为叶片面连接。

或者对平行或对开型的阀门也可以选择侧连接。

- 叶片与8mm 直径的不锈钢连杆的连接是与直径为16mm 铜插销采用插销式方法连接。

VCP 型风阀 - 基本结构同VCD 型风阀，但是阀门叶片、驱动轴以及两者之间的固定件的材料为不锈钢（满足Grade 304或同类标准）。
