太阳能离网光伏发电站系统设计方案模版太阳能离网发电系统设计一、工程概述1、工程名称***离网系统2、地理位置（经度、纬度、环境状况、气候条件、风力状况、阳光资源等）3、气象资料二、方案设计（一）用户负载信息冰箱的耗能根据冰箱的使用模式和开关冰箱门的频率有关，目前普通冰箱的日耗电大约1度左右。
（二）系统方案设计根据用户要求，本方案为光伏离网系统本系统是一个离网系统，其原理如下图所示：1、太阳能电池板方阵的设计（查询安装地区逐月辐照强度随倾角变化规律、倾角计算、支架设计或选取、电池板容量计算、电池板型号选择及数量确定并列出基本技术参量表、布局）逐月辐照强度随倾角变化规律六月七月八月九月十月十一月十二月年平均所选电池板的基本技术参数如下所示:2、蓄电池组的设计（容量计算、安装地区户用电压情况、蓄电池型号选择、数量确定、布局）在系统中储能主要靠铅酸蓄电池，蓄电池的容量利用下下面公式计算：其中：C：蓄电池容量[kWh]D：最长无日照间用电时[h]F：蓄电池放电效率的修正系数（通常取1.05）Po：平均负荷容量[kW]L：蓄电池的维修保养率（通常取0.8)U：蓄电池的放电深度（通常取0.5)Ka：包括逆变器等交流回路的损失率（通常取0.7，如逆变器效率高可取0.8）所以此处的蓄电池的容量应该为：C=15×3×1.05/（0.7×0.5×0.8）=112.5KWh 由于系统设计的参考连续阴雨天数为3天，所以蓄电池放点深度选择为0.5。
根据福建福州的电力情况，户用电压为220V，蓄电池电压选择为24V，蓄电池组由12V的蓄电池串并而成，所以每串需要2块蓄电池串起来达到24V。
选用36块单体为12V150Ah的蓄电池，总共18串进行并联，蓄电池总容量为54000Ah，即129.6KWh。
电池型号选择双登的6-GFM-150。
3控制器的设计（型号及主要参数）控制器的输入路数不够，可使用三通连接器使两块组件并联后接入控制器。

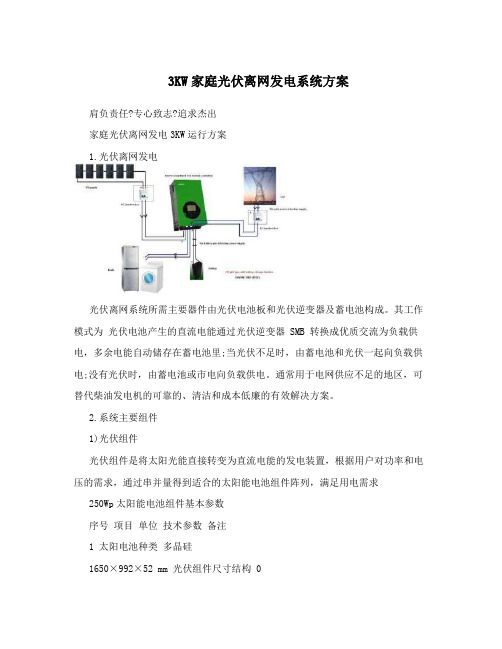

3KW家庭光伏离网发电系统方案肩负责任?专心致志?追求杰出家庭光伏离网发电3KW运行方案1.光伏离网发电光伏离网系统所需主要器件由光伏电池板和光伏逆变器及蓄电池构成。
其工作模式为光伏电池产生的直流电能通过光伏逆变器 SMB 转换成优质交流为负载供电，多余电能自动储存在蓄电池里;当光伏不足时，由蓄电池和光伏一起向负载供电;没有光伏时，由蓄电池或市电向负载供电。
通常用于电网供应不足的地区，可替代柴油发电机的可靠的、清洁和成本低廉的有效解决方案。
2.系统主要组件1)光伏组件光伏组件是将太阳光能直接转变为直流电能的发电装置，根据用户对功率和电压的需求，通过串并量得到适合的太阳能电池组件阵列，满足用电需求250Wp太阳能电池组件基本参数序号项目单位技术参数备注1 太阳电池种类多晶硅1650×992×52 mm 光伏组件尺寸结构 03 kg 19.5 光伏组件重量电参数1 最大输出功率 Wp 250肩负责任?专心致志?追求杰出250Wp太阳能电池组件基本参数序号项目单位技术参数备注 2 最大功率偏差 ?3% 3 开路电压(Voc) V 37.2 4 短路电流(Isc) A 8.8 5 最佳工作电压 V 31.7 6 最佳工作电流 A 7.92 7 组件全面积光电转换效率 % 14.66 8 反向电流能力或组串直流保险规格 A 15 9 填充因素FF 0.76 11 开路电压温度系数 %/K -0.37 12 %/K +0.06 短路电流温度系数13 功率衰降 (1) 第1 年功率衰降 % ?2 (2) % ?10 前10年功率衰降(3) 25年功率衰降 % ?20 极限参数1 工作温度范围 ? -40,+852)逆变器逆变器是将直流电变换为交流电的设备，并网型逆变器是光伏发电系统中的重要部件之一。
交流上方SMB-3K/1S 额定功率 3000W 最大交流输出电流 15.0A 额定电网电压 220V AC+20%, 50/60Hz+1Hz, 纯正弦波<3% THD, 单相电网电压范围 176-264V AC 待机损耗 ?15W显示 LCD，人机互动通讯方式无线连接 RS232/458, TCP/IP 后备电源切换时间 <5 毫秒直流最大直流输入电流 18.3A肩负责任?专心致志?追求杰出可接入组串数 1MPPT路数 1输入电压 180-360V DC MPPT电压 180-360V DC 连接器 MC4 最大工作效率97.00% MPPT效率 99.00% 功率因数 ,0.99 (额定功率) 蓄电池蓄电池充电电压 168V 蓄电池输出电压 12V DC/节蓄电池接入数量(只) 14蓄电池种类胶体蓄电池、铅酸蓄电池、磷酸铁锂电池蓄电池容量推荐85~200安时充电曲线恒流、恒压、浮充、三段式充电方式蓄电池巡检管理可选项蓄电池自行检验功能可选项环境工作温度范围 -25? to +50? 储存温度 -40? to +70?湿度最大 90%, 不结露质保五年数据尺寸(MM) 510*300*200 防护等级 IP65 重量(KG) 26.5保护过/欠压、过/欠频、过流保护、交流短路保护、接地故障监测、直流反极性保护、过载保护电路拓扑高频链冷却方式自然冷却风机冷却 3)蓄电池电池容量电压100AH 12V3家用负载说明我们可以通过计算来找到家庭合适的装机容量:假如一个家庭往年的月平均用电度数在360度(KW/H)，日平均需求用电在12度左右。
新型离网光伏发电系统方案设计
一、研究背景
随着经济发展的加快，人们对能源的依赖也不断增加，其中电能的消
耗量不断增加，光伏发电作为可再生能源之一的优势越发凸显，越来越多
的人们开始重视这种可再生能源，认识到其能源的优势。
但是，传统的光
伏发电受电网接入限制，受地形和电网规划条件限制，导致很多人无法使
用这种技术，自给自足受到困扰，电力不足。
考虑到这个问题，研究开发
出离网光伏发电系统，从而解决用户的能源问题，真正实现自主发电，自
给自足，这是本文的研究背景。
二、研究内容
离网光伏发电系统是一种能够在电网外发电的能源系统。
它采用太阳
能转换成电能，利用电池存储电能，控制器调节发电，实现自主发电，解
决用户的电力不足问题。
本文针对此研究，主要是对其方案的设计，进行
如下研究内容：
1.在分析当地的气候条件，计算出需要的光伏发电系统容量，以便确
定所需的光伏发电系统组件的总容量；
2.确定系统组件的类型，并从技术性能，可靠性等方面考虑进行选型；
3.计算系统的配置，将系统组件分配到各个分支，达到最佳的配置；
4.计算系统指标。
离网型光伏发电系统设计方案一、引言离网型光伏发电系统是指将光伏发电系统与电网完全隔离，并通过储能设备储存电能，提供给用户使用。
光伏发电系统通过太阳能板将太阳能转换为直流电能，再经过逆变器将直流电转换为交流电，供电给用户使用。
在无法接入传统电网的地区或需要独立供电的应用场景中，离网型光伏发电系统具有广泛的应用前景。
二、系统组成1.光伏电池组：光伏电池组是光伏发电系统的核心部件，由多个太阳能电池板组成。
太阳能板能够将阳光转化为直流电能，为系统提供能源。
2.充放电控制器：充放电控制器主要负责对光伏电池组进行控制和管理，确保系统的充电和放电过程稳定。
充放电控制器还可监测电池组的电压、电流和温度等参数，以提高系统的安全性和效率。
3.储能设备：储能设备是离网型光伏发电系统的关键组成部分，用于储存多余的电能，并在需要时释放。
常见的储能设备包括蓄电池、超级电容、储氢罐等。
蓄电池是较常用的储能设备，能够将电能长时间存储，并通过逆变器将储存的直流电转换为交流电。
4.逆变器：逆变器是将光伏电池组输出的直流电转换为交流电的关键设备。
逆变器可以将直流电的电压和频率转换为符合用户需求的交流电。
三、系统设计1.太阳能资源评估：根据光照强度和日照时间等要素，评估系统所处地区可利用的太阳能资源。
通过太阳能资源评估，确定光伏电池组的组件类型和数量，以及逆变器的容量。
2.负载需求分析：根据用户的用电需求，确定系统的负载容量和负载类型。
负载需求的分析包括负载功率和运行时间的估算。
对于不同类型的负载，可以分配不同的储能容量。
3.储能容量设计：储能容量的设计需要考虑系统的负载需求和太阳能资源。
通过计算所需的电能储存量，确定储能设备的容量。
储能设备的容量应能满足负载的用电需求，并在连续阴天等情况下保证供电稳定。
4.系统可靠性设计：离网型光伏发电系统的可靠性设计是确保系统正常运行的重要因素。
采用双冗余设计可以提高系统的可靠性，例如采用多组光伏电池板、多台储能设备和逆变器等。
1、离网太阳能发电系统2、客户需求4KW交流水泵，每天工作一小时，2-3天阴雨天，纯离网系统。
3太阳能供电系统：3.1太阳能发电系统原理图4.系统配置与参考价格太阳能电池组件高效晶硅电池组件200Wp*8=1.6KWp蓄电池太阳能专用蓄电池12V150AH * 8pcs,（14.4度电。
可以满足4KW负载工作1小时，三天用电量）控制器48V 50A*1pcs逆变器48V6KW*1pcs纯正弦波逆变器，满足4KW水泵工作，wire 4mm2×1 , 太阳能专用光伏支架光伏专用支架Q235钢材热镀锌工作温度-30℃─50℃参考报价RMB: 元报价有效期30天付款方式预付货款的50%作为定金，余款发货前付清。
交货时间收到定金后15-30天。
分项成本（RMB：元）1、光伏组件：36V200Wp8pcs*8 1.6KW 5760.002、48V50A充电控制、48V6KW纯正弦波逆变一体机：95003、蓄电池：12V 150Ah 8pcs 83504、支架：1000.00注：1. 本预算为概算。
具体价格需等方案及具体配置确定后才能决定。
2. 此报价为主要材料税前报价，不包括运费、安装费及基础施工费；3、由于水泵属于动力元件，开启的瞬间需要额定功率3——5倍的电量，否则水泵是没办法启动的，所以对逆变器要求很高，同样造价也偏高。
5.离网型供电方案多年的开发设计经验，系统设计安全可靠，效率高。
1.高效率2.发电量逐级跟踪系统，当发电量从早上到下午发生变化时，会自动安排不同的机组工作，降低系统自身损耗，3. 休眠功能当不需要负载输出时，机组自动进入休眠状态，降低系统损耗与常用的火力发电系统相比，我公司光伏发电的优点主要体现在：1，无枯竭危险，太阳光普照大地，没有地域的限制无论陆地或海洋，无论高山或岛屿，都处处皆有，可直接开发和利用，且勿须开采和运输2安全可靠，无噪声，无污染排放外，电源无高次谐波干扰，特别适用于通信电源；；3不受资源分布地域的限制，可利用建筑屋面的优势，平原、河道、海洋、高山、雪原、海岛、森林地区，任何需电的地方都可以使用晶体硅太阳能电池发电系统；4无需消耗燃料和架设输电线路即可就地发电供电；5高性能：晶体硅太阳能电池发电系统具有抗台风、抗冰雹、抗潮湿、抗紫外辐照等特点，组件系统可以在零下40度到零上70度环境下正常工作；6使用者从感情上容易接受；7经济使用：建设周期短，获取能源花费的时间短，维修成本底一次性投资终身受益。
离网小型风力发电系统电能存储方案离网小型风力发电系统电能存储方案离网小型风力发电系统是一种于电网的发电系统，它通过利用风能将其转化为电能。
然而，风力发电系统的产能受到风速和天气条件的影响，因此如何有效地存储和利用风能成为一个重要的问题。
下面是一种电能存储方案的逐步思考过程：第一步：了解电能存储的需求首先，我们需要明确离网小型风力发电系统的电能存储需求。
这取决于用户对电能的使用量和使用时间。
例如，用户可能需要在没有风的情况下持续供电，或者需要在夜间使用风能发电。
第二步：选择适合的电能存储技术根据电能存储的需求，我们可以选择适合的电能存储技术。
目前常用的电能存储技术包括电池存储、氢能存储和压缩空气储能等。
每种技术都有其优缺点，需要根据实际情况进行选择。
第三步：具体分析电池存储技术电池存储是一种常见的电能存储技术，它可以通过将电能储存在电池中，然后在需要时释放出来供电。
在离网小型风力发电系统中，我们可以选择锂离子电池或铅酸电池等常见的储能电池。
这些电池具有较高的能量密度和较长的使用寿命，适合用于小型风力发电系统。
第四步：考虑储能效率和成本在选择电池存储技术时，我们还需考虑其储能效率和成本。
储能效率指的是将电能储存到电池中和从电池中释放电能的效率，通常以百分比表示。
成本包括电池的购买成本、维护成本和更换成本等。
我们需要综合考虑这些因素，选择具有高储能效率和相对较低成本的电池储能技术。
第五步：设计合适的电能管理系统在应用电池存储技术时，我们还需要设计合适的电能管理系统。
这个系统可以监测风力发电机组和电池组的运行状态，根据实时风速和电池电量等信息，合理调配电能的供应和储存。
例如，在风速较低时，系统可以将电能存储到电池中；在风速较高时，系统可以将电能直接供应给用户或者将多余的电能存储起来。
第六步：进行实地测试和优化最后，我们需要进行实地测试和优化。
通过实际运行离网小型风力发电系统并监测其电能存储效果，我们可以不断优化电能存储方案。
光伏离网系统配置方案项目名称：XXXX光伏发电系统项目装机：2KW发电能力：6.5度/天项目类型：离网式独立发电系统安装方式：水泥平面屋顶项目地点：XXX编制日期：2015年07月编制单位：XXXXXXXXXX离网光伏发电系统一、系统简介离网太阳能发电系统又称做独立太阳能发电系统，是因为它可以不依靠国家电网而独立供电。
该系统一般由太阳能电池组件组成的光伏方阵、光伏控制器、蓄电池组、离网逆变器等部件构成。
光伏方阵在有光照的情况下将太阳能转换为电能，通过光伏控制器将其储存在蓄电池组里；在需要用电的时候，蓄电池组通过光伏控制器直接给直流负载供电，同时还可以通过离网逆变器逆变成交流电，给交流负载供电。
离网光伏系统示意图二、系统方案说明我司安装客户提供的2KW项目装机进行了如下配置设计：2KW离网光伏系统主要包括8块英利自产250W高效太阳能多晶硅电池组件、2KW离网逆变控制一体机、蓄电池组、光伏支架、电缆等部件组成。
2KW 系统具体配置如下：2KW离网分布式配置表格名称规格参数数量逆控一体光伏离网逆变器48VDC转220AC 1台光伏充电控制器48V100A 1台英利光伏组件250W/29V 8块铅酸蓄电池2V300AH 24个线缆4平100米支架热镀锌2000W运费北京至XXX 1次水泥基础2000*30*20 2000W安装费用3人2天配电箱配套设计其他配件该配置2KW太阳能板一年平均日发电量约为6.5KWH，蓄电池贮存电量为14.5KWH，由于蓄电池放电深度限制，充满的蓄电池可以使用的电量为11.5KWH左右。
用户可以根据天气情况以及蓄电池的存电情况进行适当的供电。
电器名称功率数量总功率使用时长总耗电节能灯40W 5 200W 8小时 1.6KWH 电风扇40W 5 200W 8小时 1.6KWH2 1470W 6小时8.82KWH空调1匹（735W）总计12 1870W 12.02KWH 三、系统应用范围离网太阳能发电系统因其独立供电的特性被广泛应用于偏远山区、无电区、海岛、通讯基站等场所。
风光互补离网发电系统一、研究意义在当今世界，电已成为人们生活中最常用的动力来源，随着人们生活水平的不断提高和技术进步，人们对电的依赖越来越强。
在远离电网的地区，独立供电系统就成为人们最需要的电源。
部队的边防哨所、邮电通讯的中继站、公路和铁路的信号站、地质勘探和野外考察的工作站、偏远的农牧民都需要低成本、高可靠性的独立电源系统。
要解决长期稳定可靠的供电问题，只能依赖当地的自然能源。
太阳能和风能是最普遍的自然资源，也是取之不尽的可再生能源。
太阳能与风能在时间上和地域上都有很强的互补性。
白天太阳光最强时，风很小，晚上太阳落山后，光照很弱，但由于地表温差变化大而风能加强。
在夏季，太阳光强度大而风小，冬季，太阳光强度弱而风大。
太阳能和风能在时间上的互补性使风光互补发电系统在资源上具有最佳的匹配性，风光互补发电系统是资源条件最好的独立电源系统。
单独的风电和光电系统都存在一个共同的缺陷，就是资源的不确定性导致发电与用电负荷的不平衡，风电和光电系统都必须通过蓄电池储能才能稳定供电，但每天的发电量受天气的影响很大，会导致系统的蓄电池组长期处于亏电状态，这也是引起蓄电池组使用寿命降低的主要原因。
由于太阳能与风能的互补性强，风光互补发电系统在资源上弥补了风电和光电独立系统在资源上的缺陷。
同时，风电和光电系统在蓄电池组和逆变环节是可以通用的，所以风光互补发电系统的造价可以降低，系统成本趋于合理。
二、项目方案2.1 系统构架图1 风光互补独立发电系统风光互补独立发电系统可分为：风机、太阳能电池板、风光互补控制器、蓄电池和逆变器几个部分。
风光互补控制器将风机和太阳能电池板发出的能力合理控制给蓄电池充电，提高充电效率，保证充电安全。
蓄电池储存能量，供用户需要时使用。
逆变器将蓄电池的直流电逆变为220V的交流电，方便用户使用。
2.2 系统容量配置nKW风光互补离网发电系统中的nKW指的是逆变器输出能力，即逆变器能提供最大nKW的能量输出。
基于10KW离网光伏发电系统地面电站系统及施工方案离网光伏发电系统是一种通过光伏板将太阳能转换为电能的绿色能源系统。
它可以独立运行，不依赖传统电网，适用于偏远地区、岛屿等无法接入电网的地方。
下面我将基于10KW离网光伏发电系统，介绍地面电站系统和施工方案。
地面电站系统的设计：1.光伏板选型：为了确保系统的性能和寿命，选择高效率、高质量的光伏板至关重要。
常见的光伏板类型有单晶硅、多晶硅和薄膜太阳能电池板，可以根据实际需求进行选择。
2.支架结构设计：支架是承载光伏板的重要组成部分，必须具备足够的承载能力和稳定性。
常见的支架有固定支架、倾斜支架和跟踪支架，根据地形和日照角度选择合适的支架结构。
3.逆变器选型：逆变器是将光伏发电系统输出的直流电转换为交流电的关键设备。
选用品质可靠、效率高的逆变器可以提高系统的发电效率和稳定性。
4.电池储能系统：为了应对天气变化和能源波动，可以考虑增加电池储能系统。
储能系统可以帮助存储多余的电能，以备不时之需。
施工方案：1.地面准备：首先需要对选定的地面进行准备工作，包括清理杂草、夯实土地、平整地面等，确保地面平坦、承载能力足够。
2.安装支架：根据设计方案，在地面上安装支架结构，确保支架结构稳固牢固，能够承载光伏板的重量。
3.安装光伏板：将选定的光伏板安装在支架上，连接好电缆，确保每块光伏板都能正常接收太阳能。
4.安装逆变器：选择合适的位置安装逆变器，并连接好输入输出线路，确保逆变器能够正常工作。
5.联调测试：安装完成后进行系统检查和联调测试，确保所有设备能够正常运行，输出电能稳定。
6.系统调试：根据实际情况进行系统调试，调整光伏板的角度和方向，优化系统的发电效率。
7.运行维护：定期对系统进行检查和维护，确保系统长期稳定运行，延长设备寿命。
总结：。
500kW离网太阳能发电系统设计方案简介随着现代社会的不断发展，对电力需求的不断增加，太阳能发电作为一种绿色、环保、可再生的新型能源，越来越受到人们的重视。
离网太阳能发电系统是将太阳能发电设备集成在一起，通过电池存储设备来实现电能的储存，在没有电网接入的地区也能提供电能。
本文将详细介绍500kW离网太阳能发电系统的设计方案。
设计方案1. 太阳能电池板太阳能电池板是离网太阳能发电系统的核心组件。
本设计方案选择多晶硅太阳能电池板，因其价格较为实惠，性价比较高。
在本方案中，选用120块电池板，每块功率为400W，总功率为48kW。
2. 电池组电池组是离网太阳能发电系统的储能设备。
本设计方案选用的是铅酸电池，该种电池能够满足系统储能要求。
选用40组电池，每组电池12V，总电池电压480V。
3. 逆变器逆变器是将直流能转换为交流能的设备。
本设计方案中选用了40台逆变器，每台逆变器的输出功率为12.5kW，总功率为500kW。
4. 支架及其他附件为了将太阳能电池板固定在适当的位置，需要选用合适的支架。
在本设计方案中，选择使用铝合金支架；同时，在安装电池板时需要选用电线、MC4连接器等附件。
系统设计离网太阳能发电系统的设计需要考虑以下因素：1. 电池组的选用电池组的选用需要满足系统储能要求，同时也需要注意电池组的品质和寿命。
在本设计方案中，选择铅酸电池，该种电池品质较好，使用寿命较长。
2. 逆变器的选用逆变器是将直流能转换为交流能的关键设备，需要选择能满足系统功率要求的逆变器。
在本设计方案中，选择将40台逆变器组合在一起，总输出功率为500kW，能够满足系统需要。
3. 支架及其他附件的选用为了将太阳能电池板固定在适当的位置，需要选择合适的支架，并使用适当的附件，如电线、MC4连接器等。
本文介绍了500kW离网太阳能发电系统的设计方案。
该方案选用多晶硅太阳能电池板、铅酸电池、40台逆变器和铝合金支架等组件，能够稳定地提供500kW 的电能。
光伏离网发电系统（技术部分）上海泊吾电源有限公司2013年1月目录第一章：系统概述 (3)1.1 项目概述 (3)1.2 系统设计依据 (3)1.3 公司简介 (4)第二章：系统配置 (4)2.1系统构成 (4)2.2系统选型 (4)2.2.1光伏组件 (4)2.2.2光伏组件支架 (5)2.2.3光伏方阵防雷汇流箱 (6)2.2.4接地和防雷 (7)2.2.5线缆桥架 (8)2.2.6光伏逆变器 (10)2.2.7通讯及监控 (12)2.2.8蓄电池 (14)第三章：系统设计 (16)3.1离网系统设计的基本原理 (16)3.2气象数据分析..................................................................................... 错误!未定义书签。
3.3 组件方阵设计 (17)3.3.1倾角和方位角 (17)3.3.2组件阵列间距 (19)3.3.3组件距地（屋面）距离 (20)3.4光伏逆变器电气设计 (21)3.5光伏消防安全设计............................................................................. 错误!未定义书签。
3.5.1蓄电池设计方法...................................................................... 错误!未定义书签。
第四章：系统发电量分析............................................................................... 错误!未定义书签。
第五章：系统主要设备清单........................................................................... 错误!未定义书签。
第一章：系统概述1.1 系统概述离网光伏屋顶系统由光伏组件、逆变器、控制装置、蓄电池组成。
以光伏电池板为发电部件，控制器对所发的电能进行调节和控制，一方面把调整后的能量送往直流负载或交流负载，另一方面把多余的能量送往蓄电池组储存，当所发的电不能满足负载需要时，控制器又把蓄电池的电能送往负载。
蓄电池充满电后，控制器要控制蓄电池不被过充。
当蓄电池所储存的电能放完时，控制器要控制蓄电池不被过放电，保护蓄电池。
蓄电池可以贮能，以便在夜间或阴雨天保证负载用电。
离网直流运用还能根据负载情况去掉逆变环节做不同电压等级的直流电源输出供给负载使用1.2 系统设计依据太阳能光伏发电系统的设计计算主要依据是技术规格书、及设备的技术规格和相关国际、国家标准，主要有：IEC 60891 对晶体硅光电器件测量特性I-V的温度修正和辐照度修正的方法；IEC 60904 光电器件；IEC 61173 光电功率发生系统过压保护导则；IEC 61215-1993 晶体硅地表光伏电池组件设计鉴定和定型；1ECll94 建筑物的电气安装；GB/T 6495.2-1996 光伏器件第2部分：标准太阳电池的要求；GB/T 19939-2005 光伏系统并网技术要求；GB/T20046-2006 光伏（PV）系统电网接口特性（IEC61727:2004,MOD）；IEC 60068-2 基本环境试验第2部分：试验；IEC 61721-1995 光电模块对意外碰撞的承受能力（抗撞击试验）；IEC 60364 建筑物的电气设施；GB/T2297 《太阳光伏能源系统术语》GB/T11012 《太阳电池电性能测试设备检验方法》GB/T18210(IEC61829) 《晶体硅光伏(PV) 方阵I-V特性的现场测量》GB/T18479(IEC61277) 《地面用光伏(PV)发电系统概述和导则》IEC61724 《光伏系统性能监测、测量、数据交换以及分析导则》1.3 公司简介上海泊吾电源有限公司是研发、集成和销售太阳能光伏发电系统的专业公司。
1）、为客户提供光伏（PV）发电系统的集成服务，包括工业或民用型屋顶（roof-top）项目；2）、为各种行业用户（如电力、军队、政府等）提供独立运行的太阳能并/离网供电系统；3）、为客户提供自主研发的光伏电站监控系统——Solar ON™ 光伏电站一体化监控平台，该产品秉承“模块化”设计理念，可根据光伏电站的不同类型（如并网或离网）及规模大小，为客户提供定制化（Customization）服务；4）、技术上与哈尔滨工业大学紧密合作，进行智能光伏微网系统、光伏组件安全技术以的研发。
第二章：系统配置2.1系统构成系统由以下部分的设备组成：太阳能板组件、直流汇流箱（按需配置）、并网逆变器、双向逆变器、交流配电柜、环境监测系统（系统监控器、环境温度传感器）、其他配件等。
2.2系统选型2.2.1光伏组件当前太阳能光伏电池可以分非晶硅薄膜太阳能电池、多晶和单晶薄膜电池三大类。
非晶硅薄膜太阳能电池的成本低，便于大规模生产，但由于其材料本身对太阳辐射光谱的长波区域不敏感，限制了非晶硅太阳能电池的转换效率。
此外，其光电效率会随着光照时间的延续而衰减，即所谓的光致衰退S-W效应，使得电池性能不稳定，其优势是弱光性能较好，在阴雨天这种不理想的环境下也有较高的转化率，这是晶硅组件不具备的。
多晶硅太阳能光伏组件转换效率略低于单晶硅，商业化电池的转换效率在13%～15%，在寿命期内有一定的效率衰减，但成本较低。
单晶硅和多晶硅组件使用寿命均能达到25年，其功率衰减均小于15％。
单晶硅太阳能光伏组件具有电池转换效率高的特点，商业化电池的转换效率在15%左右，其稳定性好，同等容量太阳能电池组件所占面积小，但是其生产过程复杂原料成本高，所以单晶硅的价格相比也较高。
不同类型的组件都有各自的特点，选择组件时需要根据项目现场环境、当地气候特点、转化率要求、质量要求等诸多因素综合考虑，这样才能因地制宜得到理想的解决方案。
2.2.2光伏组件支架在光伏组件的安装过程当中，屋顶用光伏支架正常有两种。
一种屋顶平铺支架（下图左），屋面有一定的倾角，在考虑到屋面的抗风性和屋面的美观，一般采用此法；另外一种就是屋顶固定支架（下图右），屋面为平屋顶，良好的倾角安装可以取得较好的日照条件，同时可以一定程度上提升组件的自净能力和除雪能力。
无论是平铺安装或屋顶固定支架安装，组件支架的选型连接方式均参照防十二级台风等级的要求进行计算设计，支架型材需根据现场情况选择，组件板与板之间采用专业固定组件板的中压块与边压块，螺丝采用不锈钢材质，所有外露材料均经过热镀锌处理。
除锈采用专用除锈设备，进行抛射除锈可以提高钢材的疲劳强度和抗腐能力。
对钢材表面硬度也有不同程度的提高，有利于漆膜的附和不需增加外加的涂层厚度。
除锈使用的磨料必须符合质量标准和工艺要求，施工环境相对湿度不应大于85％。
经除锈后的钢材表面，用毛刷等工具清扫干净，才能进行下道工序，除锈合格后的钢材表面，如在涂底漆前已返锈，需重新除锈。
钢材除锈经检查合格后，在表面涂完第一道底漆，一般在除锈完成后，可在24小时内涂完底漆。
存放在厂房外，则应在当班漆完底漆。
油漆应按设计要求配套使用，第一遍底漆干燥后，再进行中间漆和面漆的涂刷，保证涂层厚变达到设计要求。
油漆在涂刷过程中应均匀，不流坠。
所有材料采用镀锌钢材，并对钢结构的焊接部分表面涂刷防锈漆二遍；外涂刷环氧类油漆，油漆干模厚度为150微米。
2.2.3光伏方阵防雷汇流箱对于大型光伏并网发电系统，为了较少电池组件与逆变器之间连接线，以及日后维护方便，通常情况下，需要在电池组件与逆变器之间增加直流汇流装置。
通常汇流箱其性能特点如下：户外壁挂式安装，防水、防锈、防晒，能够满足室外安装使用要求；可同时接入多路太阳电池串列，每路串列的电流不大于20A；每路可接入最大太阳电池串列的开路电压不大于DC900V；每路太阳电池串列配有光伏专用高压直流熔丝进行保护，其耐压值不小于DC1000V；直流输出母线的正极对地、负极对地、正负极之间配有光伏专用高压防雷器，防雷器采用知名品牌；直流输出母线端配有可分断的直流断路器，断路器建议采用知名品牌；光伏方阵防雷汇流箱接线原理图本项目中系统容量较小，且采用组串型逆变器，所以汇流箱无需采用汇流箱。
2.2.4接地和防雷太阳能光伏电站为三级防雷建筑物，防雷和接地涉及到以下的方面：（可参考GB50057 -94 《建筑防雷设计规范》）电站站址的选择：➢尽量避免将光伏电站建筑在雷电易发生的和易遭受雷击的位置；➢尽量避免避雷针的投影落在太阳电池组件上；➢防止雷电感应：控制机房内的全部金属物包括设备、机架、金属管道、电缆的金属外皮都要可靠接地，每件金属物品都要单独接到接地干线，不允许串联后再接到接地干线上。
➢防止雷电波侵入:在出线杆上安装阀型避雷器，对于低压的220/380V 可以采用低压阀型避雷器。
要在每条回路的出线和零线上装设。
架空引入室内的金属管道和电缆的金属外皮在入口处可靠接地，冲击电阻不宜大于30 欧姆。
接地的方式可以采用电焊，如果没有办法采用电焊，也可以采用螺栓连接。
接地系统的要求：➢所有接地都要连接在一个接地体上，接地电阻满足其中的最小值，不允许设备串联后再接到接地干线上。
➢光伏电站对接地电阻值的要求较严格，因此要实测数据，建议采用复合接地体，接地机的根数以满足实测接地电阻为准。
光伏电站接地接零的要求：电气设备的接地电阻R≤4 欧姆，满足屏蔽接地和工作接地的要求。
在中性点直接接地的系统中，要重复接地，R≤10 欧姆防雷接地应该独立设置，要求R≤30 欧姆，且和主接地装置在地下的距离保持在3M 以上。
总的来讲，光伏系统的接地包括以下方面。
➢防雷接地：包括避雷针、避雷带以及低压避雷器、外线出线杆上的瓷瓶铁脚还有连接架空线路的电缆金属外皮。
➢工作接地：逆变器、蓄电池的中性点、电压互感器和电流互感器的二次线圈。
➢保护接地：光伏电池组件机架、控制器、逆变器、以配电屏外壳、蓄电池支架、电缆外皮、穿线金属管道的外皮。
➢屏蔽接地：电子设备的金属屏蔽。
➢重复接地：低压架空线路上，每隔1公里处接地。
➢接闪器可以采用12mm 圆钢，如果采用避雷带，则使用圆钢或者扁钢，圆钢直径≥48mm，厚度不应该小于等于4 mm2。
➢引下线采用圆钢或者扁钢，宜优先采用圆钢直径≥8mm，扁钢的截面不应该小于4mm。
➢接地装置：人工垂直接地体宜采用角钢、钢管或者圆钢。
水平接地体宜采用扁钢或者圆钢。
圆钢的直径不应该小于10mm，扁钢截面不应小于100 mm2，角钢厚度不宜小于4mm，钢管厚度不小于3-5mm。
