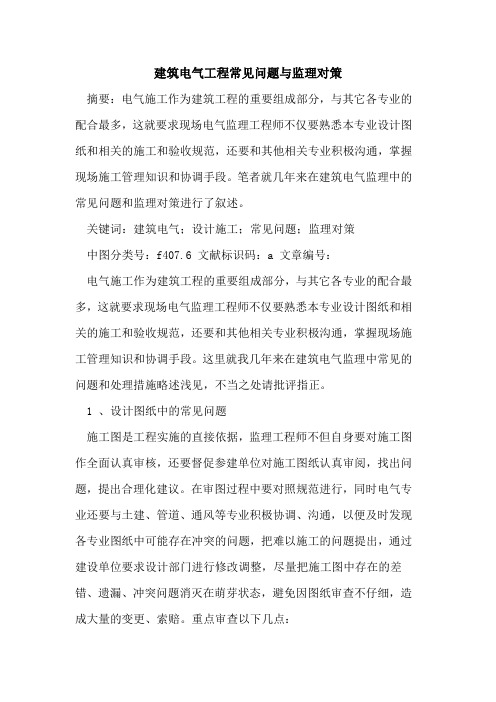

建筑电气工程常见问题与监理对策摘要：电气施工作为建筑工程的重要组成部分，与其它各专业的配合最多，这就要求现场电气监理工程师不仅要熟悉本专业设计图纸和相关的施工和验收规范，还要和其他相关专业积极沟通，掌握现场施工管理知识和协调手段。
笔者就几年来在建筑电气监理中的常见问题和监理对策进行了叙述。
关键词：建筑电气；设计施工；常见问题；监理对策中图分类号：f407.6 文献标识码：a 文章编号：电气施工作为建筑工程的重要组成部分，与其它各专业的配合最多，这就要求现场电气监理工程师不仅要熟悉本专业设计图纸和相关的施工和验收规范，还要和其他相关专业积极沟通，掌握现场施工管理知识和协调手段。
这里就我几年来在建筑电气监理中常见的问题和处理措施略述浅见，不当之处请批评指正。
1 、设计图纸中的常见问题施工图是工程实施的直接依据，监理工程师不但自身要对施工图作全面认真审核，还要督促参建单位对施工图纸认真审阅，找出问题，提出合理化建议。
在审图过程中要对照规范进行，同时电气专业还要与土建、管道、通风等专业积极协调、沟通，以便及时发现各专业图纸中可能存在冲突的问题，把难以施工的问题提出，通过建设单位要求设计部门进行修改调整，尽量把施工图中存在的差错、遗漏、冲突问题消灭在萌芽状态，避免因图纸审查不仔细，造成大量的变更、索赔。
重点审查以下几点：1.1、了解建筑结构图，熟悉平面布置及各处标高，形成粗略的立体结构概念，以便发现电气安装与实际建筑结构不相符或冲突处。
我在实际监理中就遇到过部分设计人员应开发商的要求，设计时把强、弱电竖井设计过小，未考虑配电箱盒的开关门、安装、检修人员的操作空间，对以后的安装施工带来很大困难。
甚至由于各专业设计沟通协调不足，在设计中将配电房设置在卫生间的正下方的情况，存在安全风险。
1.2、与管道、通风专业监理工程师沟通，仔细核对消防、给排水、防排烟风管与强弱电电缆桥架并列、交叉处间距能否满足规范要求、功能是否存在冲突等情况；现在普遍存在的一个问题就是在地下室照明和风管设计在相同轴线，建成后灯光被风管遮挡，造成地下室照度不足，影响使用功能，如果在后期进行调整，则会增加投资，造成损失。
建筑工程质量安全检查的要点有哪些在建筑行业中，质量安全是至关重要的。
建筑工程质量安全检查是确保工程项目符合相关标准和规范，保障人民生命财产安全的重要手段。
那么，建筑工程质量安全检查的要点都有哪些呢？一、施工前期准备工作的检查1、施工图纸和设计文件的审查施工图纸和设计文件是建筑施工的重要依据。
在检查时，要确保图纸和文件的完整性、准确性和合规性。
查看是否符合国家和地方的建筑规范、标准，是否经过了专业的审查和审批程序。
同时，要检查图纸之间的协调性，避免出现相互矛盾的情况。
2、施工组织设计和施工方案的审核施工组织设计和施工方案是指导施工的重要文件。
要检查其内容是否完整，包括施工工艺、施工流程、质量控制措施、安全保障措施等。
方案是否具有可行性和针对性，是否能够保证工程的质量和安全。
3、施工单位资质和人员资格的审查施工单位的资质和施工人员的资格是保证施工质量和安全的前提。
要审查施工单位是否具备相应的资质等级，是否在有效期内。
施工人员是否持有相应的岗位证书和操作证书，如项目经理的资格证书、特种作业人员的操作证书等。
4、施工现场的准备情况检查施工现场的“三通一平”是否完成，即水通、电通、路通和平整场地。
施工现场的临时设施是否搭建合理，如办公区、生活区、仓库等。
施工现场的围挡、警示标志是否设置到位，以保障施工环境的安全。
二、地基与基础工程的检查1、地基处理地基处理的方法和质量直接影响到建筑物的稳定性。
要检查地基处理的施工工艺是否符合设计要求，如换填法、强夯法、注浆法等。
处理后的地基承载力是否达到设计要求，需要通过检测报告进行验证。
2、基础工程基础的类型和施工质量也是检查的重点。
对于桩基础，要检查桩的类型、桩长、桩径、桩身质量等是否符合设计要求。
对于筏板基础、条形基础等，要检查钢筋的布置、混凝土的浇筑质量等。
同时，要检查基础的防水处理是否到位，避免出现渗漏问题。
3、地下防水工程地下防水是保证建筑物使用功能的关键。
要检查防水材料的质量、规格是否符合要求，施工工艺是否正确，如卷材防水的铺贴、涂料防水的涂刷等。
建筑工程施工纸审查意见书尊敬的施工单位：根据您提交的建筑工程施工图纸，我们进行了审查并提出以下意见和建议：一、总体设计意见1. 在建筑工程设计中，请务必遵守国家相关法规、标准和规范，确保施工过程安全可靠。
2. 建筑结构设计方面需要强调抗震、抗风等安全性能，以确保建筑物的稳定性和耐久性。
二、建筑物主体结构设计意见1. 建筑物的承重结构应当满足相关规范要求，确保建筑物的稳定性和安全性。
2. 需要详细说明主体结构的材料、构造及承载能力等参数，并提供相应的计算和证明文件。
三、建筑物平面布局设计意见1. 各功能区域的划分要合理，确保各功能模块之间的协调与衔接。
2. 建筑物内部的通道、门窗、楼梯等位置布置要符合消防安全、人员流动和空间使用的要求。
四、消防安全设计意见1. 建筑物的消防通道、疏散楼梯、消防水源等消防设施的设置要满足相关消防法规的要求。
2. 建筑物内部使用的建筑材料、装修材料等应达到相应的防火等级。
五、给排水与供暖设计意见1. 建筑物的给排水系统要满足相关的技术规范，确保正常运行和水资源的合理利用。
2. 供暖系统的设计要符合当地的节能要求，并确保供暖效果的稳定和舒适性。
六、电气与智能化设计意见1. 电气系统的设计要符合国家电气安全标准，并满足建筑物内各功能区域的用电需求。
2. 考虑建筑物的智能化需求，可在设计中增设相关智能化设备，提高建筑的舒适度和运营效率。
七、施工图纸其他方面意见1. 建筑工程施工图纸需要提供完整的建筑结构和设备布置的详图。
2. 工程质量验收图纸需详细标注结构尺寸、构造及材料要求等，以方便施工过程的控制和质量检查。
以上意见仅为初步审查结果，我们建议您根据这些意见进行调整和优化。
如有需要，我们愿与您进行进一步的技术交流和讨论，以确保工程的顺利实施。
祝工程顺利！建筑设计审查人员：。
1建设工程档案的主要验收内容1.工程档案齐全、系统、完整，并保持干净整洁。
2.工程档案的内容真实、准确地反映工程建设活动和工程的实际状况。
3.工程档案立卷符合《建设工程文件整理规范》的规定。
4.竣工图绘制绘图方法、图式及规格等符合专业技术要求，盖有竣工图章。
5.文件的形成、来源符合实际，要求单位或个人签字和盖章的文件，其签字和盖章手续完备。
6.文件材质、幅面、书写、绘图、用墨、托裱等符合要求。
滁州城建档案馆22建设工程文件整理规范一工程文件的归档范围对与工程建设有关的重要活动、记载工程建设主要过程和现状、具有保存价值的各种载体的文件，均应收集齐全，整理立卷归档。
二工程文件归档的质量要求（一）归档的工程文件应为原件。
（二）工程文件的内容及其深度必须符合国家有关工程勘察、设计、施工、监理等方面的技术规范、标准和规程。
（三）工程文件的内容必须真实、准确，与工程实际相符合。
（四）工程文件应采用耐久性强的书写材料，如碳素墨水，不得使用易褪色的书写材料,如红色墨水、纯蓝墨水、圆珠笔、复写纸、铅笔等。
（五）工程文件应字迹清楚，图样清晰，图表整洁，签字盖章手续完备。
（六）工程文件中文字材料幅面尺寸规格宜为A4，图纸应采用国家标准图幅。
（七）工程文件的纸张应采用能够长期保存的韧性大、耐久性强的纸张。
图纸一般采用蓝晒图，竣工图应是新蓝图。
计算机出图必须清晰，不得使用计算机出图的复印件。
（八）所有竣工图均应加盖竣工图章和设计出图专用章。
1竣工图章的基本内容应包括：“竣工图”字样、施工单位、编制人、审核人、技术负责人、编制日期、监理单位、现场监理、总监。
竣工图尺寸为：50mmX80mm。
竣工图章应使用不褪色的红印泥，应盖在图标栏上方空白处。
2竣工图章示例如下：（九）利用施工图改绘竣工图，必须以变更图章标明变更修改依据。
（十）凡施工图结构、工艺、平面布置等有重大改变，或变更部分超过图面1/3的，应当重新绘制竣工图，并在图标上方或旁边以文字注明变更修改依据。
建筑电气设计具体要求必要时还要了解电气设备使用情况。
完工后的建筑工程是以交付建设单位使用，满足建设单位的使用需要为根本目的。
当然，不能盲目地去满足建设单位的使用需要，而要在客观条件许可之下适当地去实现。
因此，在设计中应进行许多方案的比较，选出技术、经济合理的方案，加以设计和施工。
要求二：设计是用图样表达的产品，尚需由施工单位去建设工程实体。
因此，方案设计是否满足施工是一个很重要的问题，否则只是纸上谈兵而已。
一般来说设计者应掌握电气施工工艺，了解各种安装过程，以使图样具有指导作用。
要求三：电气装置使用的能源和使用来源和信息来自设施的不同系统。
因此，在开始进行方案构思时，应考虑到能源和信息输入的可能性及具体措施。
与之相关的设施就是供电网络、通信网络和消防预警网络等，相应的就要和供电、电信和消防等部门进行业务联系。
要求四：安全用电在建筑设计中是个特别重要的问题。
因此，在设计中考虑多种安全用电设施是非常重要的，同时要保证电气设计内容完全符合电气的规范。
在这方面，当地供电、消防和电信等部门不但是能源和信息的供应单位，而且还是安全用电和防火报警的管理部门。
建筑电气设计的关键是经过这些部门的审查后，方能施工与验收。
要求五：建筑电气是建筑工程中重要的一部分，与其基本不可分割，而且与其它系统纵横交错、息息相关。
一栋具备完善功能的建筑物，应该是集土建、暖通、水、电等系统所组成的统一体。
建筑电气设计必须与建筑设计协调一致，按照建筑物格局进行布置，同时要不影响结构的安全，在结构安全的许可范围内穿墙约户，建筑电气设备与建筑设备争夺地盘的矛盾特别多，因此，要与各专业协调划分地盘，加在走廊内敷设干线、于管时，设计中应先约定电气线槽与各设备干管各沿走廊的一侧敷设，并相互协商好跨越的高度。
消防工程施工纸审查消防工程的施工纸审查是确保消防系统安全有效运行的重要环节。
本文将对消防工程施工纸审查的意义、流程和重点进行介绍，并提出一些建议。
一、意义消防工程施工纸审查是对施工图纸和相关文件的审核，旨在确保施工符合相关法规和安全标准。
通过审查，可以发现潜在的安全隐患，及时纠正并预防火灾事故的发生。
只有消防工程施工纸审查得到认真执行，才能确保施工质量和施工安全，保护人民群众生命财产安全。
二、流程1. 提交申请：建设单位和施工单位应向相关消防部门提交施工纸审查的申请，并提交相关施工图纸和文件。
2. 预审：消防部门进行初步预审，对施工图纸和文件的完整性、准确性进行评估。
3. 现场审查：消防部门组织现场审查，核对施工现场是否符合审查要求，包括布局、材料选择、设备安装等。
4. 报告审核：相关专家对现场审查结果进行综合评估，并提交审查报告。
5. 审查结果：消防部门根据审查报告，给出审查结果，包括通过、待完善和不通过。
6. 整改和复审：施工单位根据审查结果进行整改，并向消防部门提交整改材料。
消防部门在整改完成后进行复审，以确认整改情况。
7. 完成验收：施工单位完成整改后，消防部门进行最终验收，确保消防工程符合规定和标准。
三、重点1. 建筑布局：审查建筑平面布局、消防通道、疏散楼梯等，确保人员疏散通畅。
2. 妥善选择材料：审查施工材料的抗火性能、燃烧特性等，确保材料符合安全标准。
3. 设备安装：审查消防设备的选择、布置和连接方式等，确保消防设备能够正常运行。
4. 配电系统：审查配电系统的安全性和可靠性，防止电气设备因故障引发火灾。
5. 系统联动：审查各个消防系统之间的联动关系，确保系统正常协调工作。
四、建议1. 建设单位和施工单位应充分认识消防工程施工纸审查的重要性，切实履行相关责任。
2. 施工单位应根据审查意见和要求，合理调整施工方案，确保施工符合审查要求。
3. 消防部门应加强对施工纸审查的监督，确保审查流程和内容的严谨性和准确性。
设计院图审制度一、总则1. 制度目的设计院图审制度旨在确保设计图纸的质量和准确性，提高设计效率，降低设计风险，保障工程项目的顺利实施。
通过严格的图审流程，确保图纸符合国家相关法规、标准和规范，满足业主及项目需求。
2. 适用范围本制度适用于设计院所有工程项目的设计图纸审查工作，包括但不限于建筑、结构、电气、给排水、暖通等专业图纸。
3. 基本原则规范性原则：图纸审查必须严格遵循国家及行业相关标准、规范。
系统性原则：图审工作应涵盖设计全流程，确保各专业图纸的协调一致。
责任明确原则：明确各级审查人员的职责，确保审查工作有序进行。
持续改进原则：通过审查反馈，不断优化设计质量和管理水平。
二、图审组织机构及职责1. 图审组织机构图审委员会：由设计院院长担任主任，各专业总工程师及相关部门负责人组成，负责图审工作的总体指导和监督。
专业审查小组：由各专业资深设计师组成，负责具体图纸的审查工作。
项目管理部：负责图审工作的协调和管理，确保图审流程的顺利进行。
2. 职责分工图审委员会主任：负责图审工作的总体部署和重大问题的决策。
专业总工程师：负责本专业图纸的技术审查和质量控制。
专业审查小组成员：负责具体图纸的详细审查，提出修改意见。
项目管理部：负责图审计划的制定、进度跟踪和结果汇总。
三、图审流程1. 图审准备资料收集：项目负责人需收集完整的设计资料，包括项目任务书、设计合同、前期设计文件等。
图审计划：项目管理部根据项目进度和设计阶段，制定详细的图审计划，明确审查时间、参与人员及审查内容。
2. 初步审查自查自纠：设计人员完成图纸设计后，需进行自查，确保图纸符合设计要求和规范。
专业内部审查：各专业负责人组织本专业设计人员进行内部审查，重点检查图纸的完整性、准确性和规范性。
3. 专业交叉审查图纸提交：各专业将内部审查合格的图纸提交至项目管理部。
交叉审查：项目管理部组织各专业审查小组进行交叉审查，重点检查各专业图纸的协调性和一致性。
建筑工程施工纸审查合格证明尊敬的各位领导、以及工程相关人员：根据相关规定，我司承接的建筑工程（项目名称）的施工纸审查工作已经圆满完成。
经过认真仔细的审查和评估，我司的施工纸相关文件已经达到了国家和地区的建筑施工标准和要求。
特此，我司向各位领导以及工程相关人员提交本合格证明，证明我司的建筑工程施工纸已通过审查，符合相关标准和法规。
一、施工纸审查内容本次施工纸审查主要包括对建筑工程的施工图纸、材料报告、施工方案、标准规范等文件的审查。
审查的重点包括但不限于以下几个方面：1. 施工图纸：审查建筑施工图纸的完整性、正确性和规范性，确保施工图纸与工程实际需求相符，并符合相关标准和规范要求。
2. 材料报告：审查建筑材料的供应商报告，包括材料的种类、规格、技术参数等信息，确认材料的质量和性能符合工程需求。
3. 施工方案：审查施工方案的科学性、可行性和安全性，确保施工方案符合相关法规和标准，同时能够保障工程的质量和进度。
4. 标准规范：审查工程所涉及的标准规范的合规性，包括但不限于建筑材料标准、施工工艺标准、安全生产标准等。
二、审查结果根据施工纸的审查结果，我司所提交的文件符合国家和地区的建筑施工标准和要求。
审查过程中，未发现任何严重违规或不符合要求的情况，所有纸面资料齐全、规范性强、签章齐全，并经过相关评估人员的认可。
三、施工纸审查合格证明意义本次施工纸审查合格证明的目的在于证明我司的施工纸已通过专业机构的审查，并能够满足相关标准和规范的要求。
它具有以下几个重要意义：1. 证明施工纸的合规性和规范性，能够提升建筑工程的质量和安全性，保障建筑工程顺利进行。
2. 对相关工程人员的施工素质和专业能力起到检验和证明的作用，有助于提升行业整体素质水平。
3. 在合同签订和后期验收时，作为重要依据，有助于建立项目的信任和良好合作关系。
四、后续工作在本次施工纸审查合格证明完成后，我司将继续严格按照相关标准和要求，进行施工过程的监控和管理。
自2001年9月1日起，我院设计项目的施工图经北京市建筑设计研究院、建设部设计院以及外省市有关指定单位的审查，已陆续返回了一些“电气专业技术文件审查记录单” 以下简称为“审查单”，现就这些审查单中提出的问题进行综合，并对这些问题提出处理意见，以供本专业人员从中吸取教训，改进设计，避免同类问题的再次出现。
审查单所提意见包括以下三方面的内容：第一，违反建设工程强制性标准和规范方面；第二，违反专业规范、规程和设计深度不足方面；第三，意见与建议。
下面就这三个方面分别进行概述，说明违反规范或规定的条款以及处理的意见。
一、违反强制标准和规范方面1.电源进户处应做总等电位联结。
违反：《低压配电设计规范》GB50054－95第4.4.4条。
处理：补出示意图，并增加总等电位联结的做法说明。
2.动力配电箱应重复接地，并加打人工接地体，或利用基础接地装置，其接地电阻应达到国标要求。
违反：《工业与民用电力装置的接地设计规范》GBJ65－83第3.0.1条。
处理：以修改通知单方式补做进户总箱的重复接地。
3.建筑物应考虑防雷接地措施，如不需要设防雷时，应提供完善的设计依据。
违反：《建筑物防雷设计规范》GB50057－94 2000第2.0.4条第四款。
处理：提供完整的计算数据，维持原设计，不设置防雷措施。
分析：如厦门某某建筑物长×宽×高为32.4m×12m×6.9m，为非燃品库房。
根据设计手册P677公式，建筑物年预计雷击次数N=KNgAe 次/a。
经计算N=0.042 次/a<0.06 次/a，故不属于第三类防雷建筑物。
GB50057－94第2.0.4条第四款规定“预计雷击次数大于或等于0.06次/a的一般性工业建筑物”应划为第三类防雷建筑物。
4.双电源没有采取防止并列运行的措施。
违反 《供配电系统设计规范》GB50052－95第3.0.2条。
处理： 1设计选用根据国标图集《低压双电源切换电路图》99D373制造的标准双电源切换箱，已自带闭锁装置以防止双电源并列运行。
2在系统图上加闭锁符号或说明。
5.二类防雷要求超过45米高的建筑应有防侧击雷措施。
违反 《建筑物防雷设计规范》GB50057－94 2000第3.3.10条。
处理：在防雷图上增加防侧击雷的做法说明 详3.3.10条文。
6.五路220/380V外线电源应注明哪几路不能从变电所同一低压母线段引出，以保证两路互投电源的可靠性。
违反：《供配电系统设计规范》GB50052－95第2.0.2条。
处理：将电源引入线编号，加说明要求哪几路不能引自同一低压母线段。
7.机房照明与电梯电源应分开。
违反：《电梯安装工程质量检验评定标准》GBJ310－88第2.0.3第或《电气装置安装工程电梯电气装置施工及验收规范》GB50182－93第2.0.3条。
处理：机房照明电源改由楼梯间或走廊处灯电源接入。
但应全面理解GB50182－93第2.0.1条、2.0.3条、2.0.5.1与2.0.5.2条的规定。
二、违反专业规范、规程和设计深度不足方面1.接地型式为TN－C－S系统，进户处应做重复接地，在平面图中应标明位置，可与防雷及弱电机房共用接地装置。
违反：《民用建筑电气设计规范》 以下称“民规”第14.5.3.1条 P291处理：增加重复接地平面图，并说明阻值要求。
2.弱电机房的接地未做。
违反：《火灾自动报警系统设计规范》GB50116－98第5、7条。
处理：画出弱电机房的接地平面图，标出接地板、专用接地干线25mm2绝缘铜线，专用接地线4mm2绝缘铜线及阻值要求专用接地4Ω，共用接地1Ω。
3.变电所接地电阻4Ω不符合供电部门的要求。
违反：《北京供电局10千伏系统中性点采用低电阻接地方式技术原则》第3条 1、 3款。
处理： 1N接地与PE接地共用接地装置R≤0.5Ω； 2N接地单独接地R≤4Ω，采用BV－1×95mm绝缘铜线穿PVC管引出；PE接地与N接地极之间相距5m以上 取6m为宜，PE接地阻值视其性质而定。
4.消防梯干线采取防火措施应明确。
违反： 民规8.4.14条 P143处理：将YJV型电缆改为NH－YJV型电缆。
因此问题累次出现，故特将8.4.14条抄录如下：“沿高层或大型民用建筑的电缆沟道、隧道、夹层、竖井、室内桥架和吊顶敷设的电缆，其绝缘或护套应具非延燃性。
”5.消防控制室及消防用电设备电源线未选用阻燃型，消防控制线的选型应与电源线同级。
违反：《火灾自动报警系统设计规范》GB50116－98第10.2.1条、10.2.2条。
处理：按消防部门要求，消防用电设备的电源线，消防控制线均采用耐火型或阻燃型线缆。
6.屋顶风机应就近设隔离电器。
违反：《通用用电设备配电设计规范》GB50055－93第2.5.1 一、 三。
处理：在屋顶楼梯间内增设屋顶风机的隔离开关。
符合隔离要求的短路保护电器可兼作隔离电器。
第2.5.1条第三款：“隔离电器宜装设在控制电器附近或其他便于操作和维修的地点。
无载开断的隔离电器应能防止无关人员误操作”。
7.火灾自动报警系统保护对象不可定为三级，只有特级、一级和二级。
违反：《火灾自动报警设计规范》GB50116－98第3.1.1条及表3.1.1。
处理：“火灾自动报警系统的保护对象应根据其使用性质、火灾危险性、疏散和扑救难度级分为特级、一级和二级，并宜符合表3.1.3的规定”。
本建筑物应定为二级保护对象。
8.汽车库坡道照度偏低，应考虑过渡照明。
违反：《汽车库建筑设计规范》JGJ100－98第6.4.5条。
处理：增加坡道照明灯具数量，适当提高其照度，以满足规范6.4.5“坡道式地下汽车库出入口应设过渡照明，其设计应符合国家现行标准《地下建筑照明设计标准》的要求，白天入口处亮度变化可按10∶1到15∶1，夜间室内外亮度变化可按2∶1到4∶1取值。
”9.疏散指示灯距走道端头不宜大于10m。
违反：《建筑设计防火规范》GBJ16－87 1997第10.2.9条。
处理：调整灯距，使走道上的指示标志灯间距不大于20m，距走道端头不大于10m。
10.仓库内不宜使用日光灯，应改用不超过60W的白炽灯，并采用IP2X型灯具。
违反：《建筑设计防火规范》GBJ16－87 1997第10.2.5条。
处理：说明本库房为五金材料库，工艺提出的照度较高 100～200LX，本工程采用电子镇流型荧光灯，库内无可燃物，不属于可燃物品库房，故维持原设计。
11.消防设备和其他动力、照明配电系统没有分开，火灾时不便切除非消防电源。
违反：《火灾自动报警系统设计规范》GB50116－98第6.3.1.8条。
处理：各自单独回路供电、手动切除或利用断路器的分励脱扣器来自动切除非消防电源。
12.消防设备的两回路电源线路应分开敷设。
处理：按规范“消防用电设备的两回路电源线路应分开敷设”的要求，由外线设计解决，两回路电缆沿不同路径敷设。
13.消火栓泵和喷洒泵的热继电器只动作于信号，不动作于跳闸。
违反：《低压配电设计规范》GB50054－95第4.3.5条。
处理：根据4.3.5条“突然断电比过载造成的损失更大的线路，其过载保护应作用于信号而不应作用于切断电路”来修改控制原理图。
注：深圳的做法是在热继电器二次线路图上加虚线框并注明“仅用来调试，调试后用其下线短接”。
14.汽车库不要设感烟探测器，易误动，最好设感温探测器。
违反：《汽车库、修车库、停车场设计防火规范》第9.0.7条及其条文说明。
处理：修改设计，改为采用感温探测器。
规范的条文说明中指出“在通风条件较好的车库内可采用烟感报警设施，一般的汽车库内可采用温感报警设施”。
消防审查部门仍坚持采用温感报警设施以防误动。
15.住宅电话进户第一个盒要设在起居室，且卫生间应加电话插座。
违反：《北京市住宅区与住宅楼房电信设施设计规定》DBJ01－601－99，第2.0.4 3条。
处理：每套住宅的起居室必须设置过路盒 或出线口，电话进户不能直接接至居室，必须先引入起居室的过路盒。
16.消防泵与生活泵、污水泵电源应分开。
违反：《高层民用建筑设计防火规范》GB50045－95 2001第9.1.3条。
处理：应执行规范9.1.3条“消防用电设备应采用专用的供电回路，其配备设备应设有明显标志。
其配电线路和控制回路宜按防火分区划分。
”17.火工品危险场所应根据其类别，选用适当类型的电气设备，其外壳表面温度不应超过120℃，选用dⅡBT4不能满足要求。
违反：《火药、炸药、弹药、引信及火工品工厂设计安全规范》第12.2.1条。
处理：将所选电气设备的温度组别T4 电气设备的最高表面温度为135℃，已超过120℃，故不适用改为T5 电气设备的最高表面温度为100℃，即电气设备的型号由dⅡBT4改为dⅡBT5。
三、结束语以上内容，仅为2001年9月至2002年1月期间，我院电气专业送审施工图返回的主要问题和处理意见。
这些问题中有些是属于违反强制性条文，有些是属于违反专业规范、设计深度不够或其他方面的问题，应引起足够重视。
今后，我们要结合具体工程项目的设计，深入学习和贯彻《工程建设标准强制条文》和本专业相关的各种规范和标准，既要为明年将要进行的建筑电气工程师技术资质考试作好技术和理论上的准备，又要不断总结经验和教训，注重质量，把我院的电气设计提高到一个新的水平。
关于施工图设计违反“强制性条文”“工程建设标准强制性条文”（房屋建筑部分）（以下简称“条文”）发布已一年多，各地施工图审查机构也已相继开展审查工作，无疑这项工作将对提高设计质量，保证工程建筑安全，发挥重要作用。
由于“条文”已上升到法规的高度强制执行，所以也与设计单位的生存、发展和设计人员的技术生涯息息相关，因此引起了设计界的高度重视。
省土建学会电气专业委员会在第五届第二次常务理事会上，组织全体常委深入学习条文，沟通了各地审查工作中发现的违反“条文”的常见病、通病问题，也对有争议的问题，各抒己见，热烈讨论，达到初步共识。
近来福州地区常务理事及部分审查师小范围碰头会上又再次交换意见，大家一致认为有必要将所收集到的施工图审查中违反“条文”的常见问题发布，以起到警示的作用，使同类错误不再重复。
本人对常见问题进行分析、归纳、整理并结合自己从事审查工作的体会分述如下，限于水平与篇幅的缘故，不做过多展开，只是点到为止，其中欠妥之处，仅代表个人意见，欢迎指正。
（一）“关于电力负荷应进行分级”的问题（“条文”GB50052-95第2.0.1条）1、设计文件应阐述建筑物建筑面积、高度、用途并确定其性质、防火类别及其中的电力负荷等级；不应只笼统说明整个建筑物按某级负荷设计，而应对各电力负荷进行分级说明。
2、负荷分级错误，常见的有：（1）对于高度24m以下，每层面积超过3000m2的百货楼、展览楼和室外消防用水量超过25L/S的公共建筑。
