题目5万吨污水处理厂设计目录第一章设计任务书 (1)1.1 设计规模 (1)1.2 设计任务的提出及目的、要求 (1)1.2.1 设计目的 (1)1.2.2 设计要求 (2)1.3 设计依据 (3)1.4 水质状况 (3)1.4.1 污水水量 (3)1.4.2 水质指标 (3)1.4.3 去除率 (3)第二章设计说明书 (4)2.1.工程概况 (4)2.2 城市污水处理方案的确定 (4)2.2.1 厂址的选择 (4)2.2.2 确定污水处理流程的原则 (5)2.2.3 污水处理方案的选择 (5)2.3 污水处理工艺流程方案介绍 (7)2.3.1 传统活性污泥法 (7)2.3.2 A2/O 工艺 (8)2.3.3 氧化沟工艺 (9)2.4 工艺流程的确定 (10)2.5 主要构筑物的选择 (11)2.5.1 事故溢流闸井 (11)2.5.2 格栅 (11)2.5.3 污水泵房 (11)2.5.4 沉砂池的选择 (12)2.5.5 氧化沟的选择 (13)2.5.6 沉淀池的选择 (14)2.5.7 消毒剂的选择 (15)2.5.8 浓缩池的选择 (15)第三章设计计算书 (16)3.1 粗格栅的设计 (16)3.1.1 设计说明 (16)3.1.2 设计原则 (16)3.1.3 设计参数 (17)3.1.4 设计流量 (17)3.1.5 粗格栅的设计计算 (17)3.1.6 格栅的选择 (19)3.2 污水泵房的设计 (20)3.2.1 污水泵站的设计原则 (20)3.2.2 水泵设计计算 (20)3.2.3 集水池 (21)3.3 细格栅的设计 (21)3.3.1 设计参数 (21)3.3.2 设计计算 (21)3.4 曝气沉砂池的设计 (23)3.4.1 设计要求 (23)3.4.2 设计参数 (23)3.4.2 设计计算 (23)3.5 厌氧选择池的设计 (25)3.5.1 设计参数 (25)3.5.2 污泥回流量的计算 (25)3.5.3 厌氧选择池设计计算 (25)3.6 卡鲁塞尔氧化沟的设计 (26)3.6.1 设计依据 (26)3.6.2 设计参数 (26)3.6.3 氧化沟的设计计算 (26)3.7 堰氏配水井 (31)3.7.1 设计参数 (31)3.7.2 设计计算 (31)3.8 二沉池的设计 (33)3.8.1 设计要求 (33)3.8.2 设计参数 (33)3.8.3 设计计算 (34)3.9 消毒池的设计 (37)3.9.1 设计依据 (38)3.9.2 设计计算 (38)3.9.3 加氯间的选择 (39)3.9.4 氯库及加氯间的设计 (39)3.10 计量设施的设计 (39)3.10.1 计量设备的选择 (39)3.10.2 设计依据 (40)3.10.3 计量槽设计计算 (40)3.11 污泥处理系统的设计计算 (41)3.11.1 污泥泵站的设计 (41)3.11.2 浓缩池的设计 (42)3.11.3 均质池的设计 (45)3.11.4 污泥脱水机房的设计 (45)第四章污水处理厂总体布置 (46)4.1 污水处理厂平面布置 (46)4.1.1 平面布置的一般原则 (46)4.1.2 管道及渠道的平面布置 (47)4.1.3 附属构筑物 (47)4.1.4 厂区平面布置形式 (47)4.2 污水处理厂高程布置 (48)4.2.1 高程布置原则 (48)4.2.2 高程计算 (49)第五章劳动定员 (52)5.1 定员原则 (52)5.2 污水处理厂人数定员 (52)5.3 人员培训 (52)第六章工程技术经济分析 (53)6.1 单项构筑物工程造价估算 (53)6.1.1 第一部分费用 (53)6.1.2 第二部分费用 (54)6.1.3 第三部分费用 (55)6.1.4 工程项目总投资 (55)6.2 污水处理厂处理成本估算 (55)6.2.1 动力费 (55)6.2.2 工资福利费 (55)6.2.3 折旧费 (56)6.2.4 大修理维护基金提成 (56)6.2.5 日程检修维护费 (56)6.2.6 其他费用 (56)6.2.7 工程项目年总成本 (56)6.2.8 污水处理厂综合成本 (56)参考文献（References） (57)致谢........................................................................................................... 错误！未定义书签。
污水处理厂工艺计算书一、工程设计规模：首期设计规模5万m3/d，远期规划规模为8.0万m3/d。
生化系统前处理按（提升泵房按最大处理量8万m3/d的1.34倍，即10.72万m3/d的流量设计，沉砂系统按5万m3/d的1.34倍进行设计）；生化池按平均流量计算；生化后处理单元按K Z＝1.34倍即6.7万m3/d进行设计。
1、设计进水水质：COD cr：380 mg/L NH3-N：25 mg/lBOD5：180 mg/L TP： 4 mg/lSS ：250 mg/L 磷酸盐（以P计）3 mg/LTN：35 mg/L PH：6～10石油类：15 mg/L 色度≤64动植物油：15 mg/L 粪大肠菌群数≤250000个/L2、设计出水水质：COD cr：40 mg/L NH3-N：8 mg/lBOD5：20 mg/L TP： 1.5 mg/lSS ：20 mg/L 磷酸盐（以P计）0.5 mg/LTN：20 mg/l PH：6～9石油类： 3 mg/L 粪大肠菌群数≤10000个/L动植物油： 3 mg/L 色度≤30挥发酚0.3 mg/L 硫化物0.5 mg/L阴离子表面活性剂≤1二、主要建、构筑物和设备污水处理厂，首期设计规模为5万m3/d，远期规划规模为8.0万m3/d。
推荐方案主要构筑物包括：粗格栅间、进水泵房、细格栅、旋流沉砂池、厌氧池、氧化沟、鼓风机房、配水井、二沉池、回流污泥井、剩余污泥井、污泥脱水机房、紫外线消毒池等。
1、粗格栅井城市污水经排水管道系统收集后，重力流至进水泵房，经过进水泵房提升输送到处理构筑物中。
因污水中含有一些较大颗粒的悬浮杂物等杂质，为了保护水泵正常运转，在进水泵房前必须设置格栅。
功能：去除污水中较大的漂浮物，并拦截直径大于20mm的杂物，以保证污水提升系统的正常运行。
格栅井按最大处理量8万m3/d的1.34倍，即10.72万m3/d 的流量设计，一次建成。
格栅按5万m3/d的1.34倍设计、选型⑴主要参数设计流量：Q max＝0.776m3/s过栅流速：V=0.8 m/s栅前水深：h=1.2m栅条间隙：b=20mm栅条宽度：s=10mm格栅倾角：α=75°一期共设置格栅数2台，1用1备，远期增设1台⑵设计计算①栅条的间隙数（n）n＝Q max(sinα) 1/2/bhv＝0.776×(0.966)1/2÷0.02÷1.2÷0.8≈40（个）②单格栅槽宽度（B1）单格格栅栅条的间隙数＝40个B1=s（n-1）+bn =0.01×(40-1)+0.02×40＝1.18m，取1.2 m，（一期设机械粗格栅2道，格栅净宽1.2m）。
目录引言 (1)1 设计任务及概况 (6)1.1设计任务及依据 (6)1.1.1 设计任务 (6)1.1.2 设计依据及原则 (6)1.1.3设计范围 (7)1.2设计水量及水质 (7)1.2.1设计水量 (7)1.2.2设计水质 (7)1.3.3设计人口 (7)2 工艺设计方案的确定 (8)2.1方案确定的原则 (8)2.2污水处理工艺流程的确定 (9)2.2.1厂址及地形资料 (9)2.2.2气象及水文资料 (9)2.2.3可行性方案的确定 (9)2.2.4工艺流程方案的确定 (11)2.2.5污泥处理工艺流程 (13)2.3主要构筑物的选择 (13)2.3.1格栅 (13)2.3.2泵房 (14)2.3.3沉砂池 (14)2.3.4初沉池、二沉池 (15)2.3.5曝气池 (16)2.3.6接触池 (17)2.3.7计量槽 (17)2.3.8浓缩池 (17)2.3.9消化池 (18)2.3.10污泥脱水 (18)3污水处理系统工艺设计 (19)3.1格栅的计算 (19)3.1.1粗格栅 (19)3.1.2格栅的计算 (19)3.1.3选型 (23)3.2泵房 (23)3.2.1泵房的选择 (23)3.2.2泵的选择及集水池的计算 (23)3.2.3扬程估算 (24)3.3细格栅 (25)3.3.1细格栅的计算： (25)3.3.2格栅的计算 (25)3.3.3选型 (29)3.4沉砂池的计算 (29)3.4.1池体计算 (29)3.4.2沉砂室尺寸计算 (31)3.4.3排砂 (33)3.4.4出水水质 (34)3.5初沉池 (34)3.5.1池体尺寸计算 (34)3.5.2中心管计算.............................................. 错误！未定义书签。
3.5.3出水堰的计算.......................................... 错误！未定义书签。

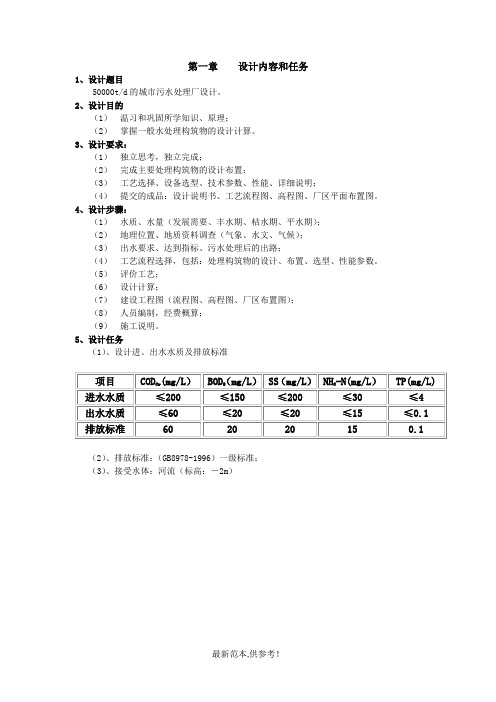

第一章设计内容和任务1、设计题目50000t/d的城市污水处理厂设计。
2、设计目的（1）温习和巩固所学知识、原理；（2）掌握一般水处理构筑物的设计计算。
3、设计要求：（1）独立思考，独立完成；（2）完成主要处理构筑物的设计布置；（3）工艺选择、设备选型、技术参数、性能、详细说明；（4）提交的成品：设计说明书、工艺流程图、高程图、厂区平面布置图。
4、设计步骤：（1）水质、水量（发展需要、丰水期、枯水期、平水期）；（2）地理位置、地质资料调查（气象、水文、气候）；（3）出水要求、达到指标、污水处理后的出路；（4）工艺流程选择，包括：处理构筑物的设计、布置、选型、性能参数。
（5）评价工艺；（6）设计计算；（7）建设工程图（流程图、高程图、厂区布置图）；（8）人员编制，经费概算；（9）施工说明。
5、设计任务（1）、设计进、出水水质及排放标准（2）、排放标准：（GB8978-1996）一级标准；（3）、接受水体：河流（标高：－2m）第二章污水处理工艺流程说明一、气象与水文资料：风向：多年主导风向为东南风；水文：降水量多年平均为每年2370mm；蒸发量多年平均为每年1800mm；地下水水位，地面下6～7m。
年平均水温：20℃二、厂区地形：污水厂选址区域海拔标高在19-21m左右，平均地面标高为20m。
平均地面坡度为0.3‰～0.5‰，地势为西北高，东南低。
厂区征地面积为东西长224m，南北长276m。
三、污水处理工艺流程说明：1、工艺方案分析：本项目污水处理的特点为：①污水以有机污染为主，BOD/COD =0.75,可生化性较好，重金属及其他难以生物降解的有毒有害污染物一般不超标；②污水中主要污染物指标BOD、COD、SS值为典型城市污水值。
针对以上特点，以及出水要求，现有城市污水处理技术的特点，以采用生化处理最为经济。
由于将来可能要求出水回用，处理工艺尚应硝化，考虑到NH3-N出水浓度排放要求较低，不必完全脱氮。
《环境工程综合设计》课程设计题目：50000m3d城市污水处理(SBR)厂目录第1章课程设计任务书 ...................................1.1设计题目......................................................1.2原始资料......................................................1.3出水要求水质..................................................1.4设计内容......................................................1.5设计成果......................................................第2章设计说明书 .......................................2.1城市污水概论..................................................2.2废水特性与水质分析............................................2.2.1 废水特性..................................................2.3工艺流程比选..................................................2.3.1工艺流程选取原则 ..........................................2.3.2工艺方案分析..............................................2.4工艺流程......................................................2.5工艺说明......................................................2.5.1粗格栅间..................................................2.5.2污水提升泵房..............................................2.5.3细格栅间..................................................2.5.4曝气沉砂池................................................2.5.5小型鼓风机房..............................................2.5.6配水井....................................................2.5.7氧化沟....................................................2.5.8二沉池...................................................2.5.9污泥泵站.................................................2.5.10污泥井..................................................2.5.11浓缩脱水机房 ............................................2.6处理效果预测..................................................2.7处理成本估算..................................................2.9效益分析......................................................2.10电气—自动化说明.............................................2.10.1 概述....................................................2.10.2自控系统的组成 ..........................................2.10.3中央管理计算机 ..........................................2.10.4现场控制器 ..............................................2.10.5控制方式................................................2.11环保影响与措施...............................................2.11.1主要污染源及污染物 ......................................2.11.2 污染物治理措施及排放.................................... 第3章污水工艺设计计算............................... -3.1污水处理系统..................................................3.1.1格栅.....................................................3.1.2 污水提升泵站.............................................3.1.3 曝气沉砂池...............................................3.1.4 SBR池设计计算 ...........................................3.1.5接触消毒池与加氯间 .......................................3.2污处理系统....................................................3.2.1剩余污泥泵房.............................................3.2.2污泥浓缩池...............................................3.2.3浓缩污泥贮池.............................................3.2.4污泥脱水间............................................... 结论与建议.............................................. -参考文献................................................ -附图.................................................... -第1章课程设计任务书1.1 设计题目50000m³d城市污水处理厂设计1.2 原始资料1．处理流量Q=50000m3d2．水质情况：BOD5=230mgL； COD cr=400～500mgL； SS=280mgL； pH=6～9。
污水处理厂设计计算书一、工程概况某城市污水处理厂，采用传统活性污泥法处理工艺，沉淀池型式为辐流式，曝气池采用鼓风曝气，进入曝气池的总污水量为50000m3/d，污水的时变化系数为1.28，进入曝气池污水的BOD5为215mg/L，处理出水总BOD5≤20mg/L。
二、曝气池的设计1．污水处理程度的计算进入曝气池污水的BOD5值（Sa）为215mg/L，计算去除率，首先按下式计算处理水中非溶解性BOD5值，即BOD5=7.1bXaCe式中Ce——处理水中悬浮固体浓度，取值为25mg/L；b——微生物自身氧化率，一般介于0.05~0.1之间，取值0.09；Xa——活性微生物在处理水中所占比例，取值0.4；代入各值BOD5=7.1×0.09×0.4×25=6.39≈6.4处理水中溶解性BOD5值为：20-6.4=13.6mg/L去除率η=(215-13.6)/215=0.938≈0.942．曝气池的计算与各部位尺寸的确定曝气池按BOD-污泥负荷法计算(1) BOD-污泥负荷率的确定拟定采用的BOD-污泥负荷率为0.3kgBOD5/(kgMLSS·d)。
但为稳妥计，按下式加以较核：Ns =K2Sef/ηK2值取0.0280 Se=13.6mg/L η=0.94 f=MLVSS/MLSS=0.75代入各值Ns =0.0280×13.6×0.75/0.94=0.30 kgBOD5/(kgMLSS·d)计算结果确证，取值0.3是适宜的。
(2) 确定混合液污泥浓度（X）根据已确定的Ns值，查图4-7得相应的SVI值为100-120，取值120。
按下式确定混合液污泥浓度值X。
对此r=1.2，R=50%，代入各值，得：X=R·r·106/[(1+R)SVI]=0.5×1.2×106/[(1+0.5)×120]=3333mg/L≈3300mg/L (3) 确定曝气池容积，按下式计算，即：V=QSa /(NsX)代入各值：V=50000×215/(0.30×3300)=10858.59≈10859m3(4) 确定曝气池各部位尺寸设4组曝气池，每组容积为10859/4=2715m3池深取4.2m，则每组曝气池的面积为F=2715/4.2=646.43m2池宽取4.5m，B/H=4.5/4.2=1.07，介于1-2之间，符合规定。
第一章设计内容和任务1、设计题目50000t/d的城市污水处理厂设计。
2、设计目的（1）温习和巩固所学知识、原理；（2）掌握一般水处理构筑物的设计计算。
3、设计要求：（1）独立思考，独立完成；（2）完成主要处理构筑物的设计布置；（3）工艺选择、设备选型、技术参数、性能、详细说明；（4）提交的成品：设计说明书、工艺流程图、高程图、厂区平面布置图。
4、设计步骤：（1）水质、水量（发展需要、丰水期、枯水期、平水期）；（2）地理位置、地质资料调查（气象、水文、气候）；（3）出水要求、达到指标、污水处理后的出路；（4）工艺流程选择，包括：处理构筑物的设计、布置、选型、性能参数。
（5）评价工艺；（6）设计计算；（7）建设工程图（流程图、高程图、厂区布置图）；（8）人员编制，经费概算；（9）施工说明。
5、设计任务（1）、设计进、出水水质及排放标准（2）、排放标准：（GB8978-1996）一级标准；（3）、接受水体：河流（标高：－2m）第二章污水处理工艺流程说明一、气象与水文资料：风向：多年主导风向为东南风；水文：降水量多年平均为每年2370mm；蒸发量多年平均为每年1800mm；地下水水位，地面下6～7m。
年平均水温：20℃二、厂区地形：污水厂选址区域海拔标高在19-21m左右，平均地面标高为20m。
平均地面坡度为0.3‰～0.5‰，地势为西北高，东南低。
厂区征地面积为东西长224m，南北长276m。
三、污水处理工艺流程说明：1、工艺方案分析：本项目污水处理的特点为：①污水以有机污染为主，BOD/COD =0.75,可生化性较好，重金属及其他难以生物降解的有毒有害污染物一般不超标；②污水中主要污染物指标BOD、COD、SS值为典型城市污水值。
针对以上特点，以及出水要求，现有城市污水处理技术的特点，以采用生化处理最为经济。
由于将来可能要求出水回用，处理工艺尚应硝化，考虑到NH3-N出水浓度排放要求较低，不必完全脱氮。
目录第一章设计任务及设计资料 (1)1.1设计任务 (1)1.2设计资料 (1)1.2.1 污水来源 (1)1.2.2污水水质水量 (1)1.2.3工程设计要求 (1)1.2.4处理工艺 (1)第二章设计说明书 (3)2.1去除率的计算 (3)2.1.1溶解性BOD5的去除率 (3)2.1.2 CODcr的去除率 (3)2.1.3 氨氮的去除率 (4)2.1.4 TP的去除率 (4)2.1.5 SS的去除率 (4)2.2污水处理构筑物的设计 (4)第一章设计任务及设计资料2.2.1粗格栅 (4)22.2.3细格栅 (5)2.2.4沉砂池 (5)2.2.5初沉池 (6)2.2.6厌氧池 (7)2.2.7缺氧池 (7)2.2.8曝气池 (7)2.2.9二沉池 (7)2.3污水厂平面及高程置 (8)2.3.1平面布置 (8)2.3.2管线布置 (8)2.3.3高程布置 (9)第三章污水厂设计计算书 (10)3.1污水处理构筑物设计算 (10)3.1.1粗格栅 (10)3.1.2进水泵房 (11)3.1.3细格栅 (15)3.1.4沉砂池 (16)3.1.5初沉池 (18)3.1.7缺氧池 (20)3.1.8曝气池 (20)3.1.9二沉池 (26)第一章: 设计任务及设计资料1.1 设计任务某城市污水处理厂工程工艺设计。
1.2设计资料1.2.1 污水来源生活污水和工业废水；项目服务面积8.70km2, 服务人口约9万人。
1.2.2污水水质水量污水处理水量: 50000m3/d；污水进水水质：CODcr 300mg/L, BOD5 150 mg/L, 氨氮40mg/L, TP 5mg/L, SS 200 mg/L。
1.2.3工程设计要求出水要求符合《城镇污水处理厂污染物排放标准》COD cr BOD5NH4+-N TP SSGB18918-2002中的二级标准, 见表。
指标数值（mg/L）100 30 25 3 301.2.4处理工艺本工程采用生物脱氮除磷的2/A O工艺。
第1章设计概论1.1 设计依据和设计任务1.1.1 原始依据1.设计题目江西鹰潭市5.5万吨/d污水处理初步设计2.给定资料（1）污水水质：设计原水水质为COD=90mg/l ，BOD5=65mg/l ，SS=80mg/l ，NH3-N=15mg/l，TP=10mg/l（2）出水水质要求当地指标低于国家污水排放标准一级A的，以国家标准为准，高于则以地方标准为准。
出水水质：COD=50mg/l ，BOD5=10mg/l ，SS=10mg/l ，NH3-N=5mg/l，TP=0.5mg/l除去率：COD>44% BOD5>90% SS>87% NH3-N>67% TP>95%（3）流量变化系数：Kz=1.3（4）气象资料鹰潭市辖区属亚热带湿润季风温和气候，雨量充沛，光线充足。
年平均气温18.0℃最高气温41.0℃最低气温-10.4℃最大冻深32cm主导风向东风和东北风年平均降水量188.18mm1.1.2 设计的基本要求1.污水处理厂设计原则（1）污水处理厂的设计和其他工程设计一样，应符合适用的要求，首先必须保证污水处理后达到排放标准。
（2）污水处理厂采用的各项设计参数必须可靠。
（3）污水处理厂设计必须符合经济的要求。
（4）污水厂设计应当力求技术合理。
（5）污水厂设计必须注意近期远期的结合，不宜分期建设的部分。
如配水井、泵房及加药间等，其土建部分应一次建成，在无远期规划的情况下，设计时应该以后期的发展留有挖潜和扩建的条件。
（6）污水厂设计必须考虑安全运行的条件，如适当的设置放空管，超越管线、沼气的安全储存等。
2.设计内容污水处理厂工艺设计流程设计说明一般包括以下内容：（1）据城市或企业的总体规划或现状与设计方案选择处理厂厂址；（2）处理工艺流程设计说明；（3）处理构筑物型式选型说明；（4）处理构筑物或设施的设计计算；（5）主要辅助构筑物设计计算；（6）主要设备设计计算选择；（7）污水厂总体布置及厂区道路、绿化和管线综合布置；（8）处理构筑物、主要辅助构筑物、非标设备设计图绘制；（9）编制主要设备材料表；（10）工程造价及成本概算；3.任务要求城市污水处理厂的设计说明书1册过程管理1册文献翻译1册污水处理厂平面布置图A1 手绘教师自选图A1 手绘主要构筑物施工图A3 CAD一套(10张)第2章工艺流程的确定目前城市污水处理大都采用一级和二级处理。
目录第1章绪论 (1)1.1概述 (1)1.2设计目的和任务 (1)1.1.2设计成果 (1)1.2设计原始资料 (2)1.3设计水量 (3)1.4污染物处理程度 (3)1.5污水厂设计原则及依据 (4)1.5.1污水处理工程设计基本原则 (4)1.5.2执行的规范和标准 (4)第2章工艺设计方案的确定及构筑物的选择 (5)2.1 污水处理厂的选址 (5)2.2 污水处理工艺流程的确定 (5)2.2.1 工艺流程选择 (5)2.2.2 工艺流程方案的确定 (6)2.3 主要构筑物的选择 (6)2.3.1 格栅 (6)2.3.2 沉砂池 (7)2.3.3 初沉池 (7)2.3.4 曝气池 (7)2.3.5 消毒接触池 (8)2.3.6 污泥浓缩池 (8)2.3.7 贮泥池 (9)2.3.8 污泥脱水 (9)第3章污水处理系统工艺设计 (10)3.1格栅的计算 (10)3.1.1粗格栅的计算 (10)3.1.2细格栅的计算 (11)3.2提升泵站 (13)3.2.1水泵选择 (13)3.2.2集水池 (13)3.3沉砂池 (15)3.4初沉池 (16)3.5 A2O工艺 (18)3.6二沉池 (23)3.7消毒接触池 (26)3.8污泥泵房 (26)3.9污泥浓缩池 (27)3.10贮泥池 (28)3.11脱水间 (28)3.12构建筑物和设备一览表 (28)第四章平面布置 (30)第五章高程布置及计算 (30)（1）高程布置原则 (30)（2）高程布置结果 (31)（3）高程计算 (31)参考文献 (32)第1章绪论1.1概述伴随人口增加、经济发展和城市化进程加快，水资源短缺、水环境污染、水生态受损情况触目惊心，水安全正在成为新时期经济社会发展的基础性、全局性和战略性问题。
全国十大水系水质一半污染；国控重点湖泊水质四成污染；31个大型淡水湖泊水质17个污染；9个重要海湾中，辽东湾、渤海湾和胶州湾水质差，长江口、杭州湾、闽江口和珠江口水质极差……水污染的处理迫在眉睫，各大城市也在废水治理中加大力度，污水处理厂也在加紧建设中。
第一章设计内容和任务1、设计题目50000t/d的城市污水处理厂设计。
2、设计目的（1）温习和巩固所学知识、原理；（2）掌握一般水处理构筑物的设计计算。
3、设计要求：（1）独立思考，独立完成；（2）完成主要处理构筑物的设计布置；（3）工艺选择、设备选型、技术参数、性能、详细说明；（4）提交的成品：设计说明书、工艺流程图、高程图、厂区平面布置图。
4、设计步骤：（1）水质、水量（发展需要、丰水期、枯水期、平水期）；（2）地理位置、地质资料调查（气象、水文、气候）；（3）出水要求、达到指标、污水处理后的出路；（4）工艺流程选择，包括：处理构筑物的设计、布置、选型、性能参数。
（5）评价工艺；（6）设计计算；（7）建设工程图（流程图、高程图、厂区布置图）；（8）人员编制，经费概算；（9）施工说明。
5、设计任务（1）、设计进、出水水质及排放标准（2）、排放标准：（GB8978-1996）一级标准；（3）、接受水体：河流（标高：－2m）第二章污水处理工艺流程说明一、气象与水文资料：风向：多年主导风向为东南风；水文：降水量多年平均为每年2370mm；蒸发量多年平均为每年1800mm；地下水水位，地面下6～7m。
年平均水温：20℃二、厂区地形：污水厂选址区域海拔标高在19-21m左右，平均地面标高为20m。
平均地面坡度为0.3‰～0.5‰，地势为西北高，东南低。
厂区征地面积为东西长224m，南北长276m。
三、污水处理工艺流程说明：1、工艺方案分析：本项目污水处理的特点为：①污水以有机污染为主，BOD/COD =0.75,可生化性较好，重金属及其他难以生物降解的有毒有害污染物一般不超标；②污水中主要污染物指标BOD、COD、SS值为典型城市污水值。
针对以上特点，以及出水要求，现有城市污水处理技术的特点，以采用生化处理最为经济。
由于将来可能要求出水回用，处理工艺尚应硝化，考虑到NH3-N出水浓度排放要求较低，不必完全脱氮。
根据国内外已运行的中、小型污水处理厂的调查，要达到确定的治理目标，可采用“A2/O活性污泥法”。
2、工艺流程第三章 工艺流程设计计算设计流量：平均流量：Q a =50000t/d ≈50000m 3/d=2083.3 m 3/h=0.579 m 3/s 总变化系数：K z =0.11Qa 7.2 (Q a －平均流量，L/s) =11.05797.2 =1.34∴设计流量Q max ：Q max = K z ×Q a =1.34×50000 =67000 m 3/d =2791.7 m 3/h =0.775 m 3/s设备设计计算一、 格栅格栅是由一组平行的金属栅条或筛网制成，安装在污水渠道上、泵房集水井的进口处或污水处理厂的端部，用以截留较大的悬浮物或漂浮物。
一般情况下，分粗细两道格栅。
格栅型号：链条式机械格栅 设计参数：栅条宽度s ＝10.0mm 栅条间隙宽度d=20.0mm 栅前水深h ＝0.8m过栅流速u=1.0m/s 栅前渠道流速u b =0.55m/s α=60°)(1068.04.002.060sin 776.0sin max 个=⨯⨯︒⨯=•=dvh qV n α格栅建筑宽度bm n d n s b 17.310602.0)1106(01.0)1(=⨯+-⨯=•+-= 取b ＝3.2m进水渠道渐宽部分的长度(l 1)：设进水渠宽b 1＝2.5m 其渐宽部分展开角度α＝20°m mtg tg b b l 96.02025.22.32111=︒-=-=α栅槽与出水渠道连接处的渐窄部份长度(l 2)：m l l 48.05.012==通过格栅的水头损失(h 2)：格栅条断面为矩形断面, 故k=3, 则：092.0360sin 81.921)02.001.0(79.1sin 2)(sin 234342202＝⨯︒⨯⨯⨯⨯=•••=••=•=k gvd s k g v k h h αβαζ栅后槽总高度(h 总)： 设栅前渠道超高h 1=0.3mm h h h h 192.1092.03.08.021=++=++=总栅槽总长度(L):m tg tg h l l L 58.360/)3.08.0(5.0.0.148.096.0/15.00.211=︒+++++=+++=α每日栅渣量W ：设每日栅渣量为0.07m 3/1000m 3，取K Z ＝1.34d m d m K W q W Z V /2.0)/(50.3100034.1776.007.086400100086400331max >⨯⨯⨯=⨯⨯⨯=＝采用机械清渣。
二、 提升泵房 1、水泵选择设计水量67000m 3/d ，选择用4台潜污泵(3用1备)h m Q Q /56.930367.279133max ==＝单 型轴流式潜水电泵选择所需扬程为1003500.6-QZ m2、 集水池⑴、容积 按一台泵最大流量时6min 的出流量设计，则集水池的有效容积31216601210m V =⨯=⑵、面积 取有效水深m H 3=，则面积213.403121m H Q F ===m m m m B L m m l F B m 2.42.15.4105.403.4103.4010，实际水深为保护水深为集水池平面尺寸，取，则宽度集水池长度取⨯=⨯=== ⑶、泵位及安装潜水电泵直接置于集水池内，电泵检修采用移动吊架。
三、 沉砂池沉砂池的作用是从污水中去除砂子、煤渣等比重较大的颗粒，保证后续处理构筑物的正常运行。
选型：平流式沉砂池设计参数：设计流量s m h m Q /776.0/6.2793m ax 33==，设计水力停留时间s t 50= 水平流速s m v /25.0=1、长度：m vt l 5.125025.0＝⨯==2、水流断面面积：2max 1.325.0776.0/m v Q A V === 3、池总宽度：m h A B 1.3125.0/776.0/2=== 有效水深m h 12=4、沉砂斗容积：366max 31034.186400230776.01086400m K T X Q V Z V ＝⨯⨯⨯⨯=•⨯••=T ＝2d ，X ＝30m 3/106m 3 5、每个沉砂斗的容积(V 0) 设每一分格有2格沉砂斗，则3075.0223m V =⨯=6、沉砂斗各部分尺寸：设贮砂斗底宽b 1＝0.5m ；斗壁与水平面的倾角60°，贮砂斗高h ’3＝1.0mm b tg h b 65.160'2132=+︒=7、贮砂斗容积：(V 1)32221213127.1)5.065.15.065.1(0.131)('31m S S S S h V ＝⨯++⨯⨯=++=8、沉砂室高度：(h 3)设采用重力排砂，池底坡度i ＝6％，坡向砂斗，则mb b L h l h h 27.12/)2.065.125.12(06.00.12/)'2(06.0'06.0'23233=-⨯-⨯+=--+=+=9、池总高度：(H)m h h h H 57.227.10.13.0321=++=++=10、核算最小流速m in vs m s m v /15.0/19.0155.12579.0min >⨯⨯=＝ (符合要求)四、 初沉池初沉池的作用室对污水仲密度大的固体悬浮物进行沉淀分离。
选型：平流式沉淀池设计参数：1、池子总面积A ，表明负荷取)/(0.223h m m q •=2max 8.139623600776.03600m q Q A =⨯=⨯=2、沉淀部分有效水深h 2m qt h 35.122＝⨯== 取t ＝1.5h3、沉淀部分有效容积V ’3max 4.419036005.1776.03600'm t Q V =⨯⨯=⨯⨯=4、池长Lm vt L 6.216.35.146.3=⨯⨯=⨯=5、池子总宽度Bm L A B 7.646.21/8.1396/===6、池子个数，宽度取b ＝5 m135/7.64/===b B n7、校核长宽比432.456.21>==b L (符合要求) 8、污泥部分所需总容积V 已知进水SS 浓度0c =200mg/L初沉池效率设计50％，则出水SS 浓度100)5.01(200)5.01(0=-⨯=-⨯=c c 设污泥含水率97％，两次排泥时间间隔T=2d ，污泥容重3/1m t r =36600max 16710)97100(34.1100286400)50100(776.010)100(10086400)(m K T c c Q V Z =⨯-⨯⨯⨯⨯-⨯⨯-⨯⨯⨯⨯-=＝ρ 9、每格池污泥所需容积V ’38.1213/166'm V ==10、污泥斗容积V 1，389.373.125.052''14m tg b b h =⨯-=⨯-=β 32112412.33)25.05.0525(389.3)(''31m b bb b h V =+⨯+⨯=++⨯⨯=11、 污泥斗以上梯形部分污泥容积V 2m L 4.223.05.06.211=++=m L 52=m h 163.001.0)53.06.21('4=⨯-⨯=342122.115163.0)254.22(')2(m b h l l V ＝＝⨯⨯++= 12、 污泥斗和梯形部分容积3321224.442.112.33m m V V >=+=+13、 沉淀池总高度Hm h h h h h H 853.789.3163.05.033.0'''44321=++++=++++= 取8m五、 工艺O A /2 设计参数1、设计最大流量 Q=50 000m 3/d2、设计进水水质 COD=200mg/L ；BOD 5(S 0)=150mg/L ；SS=200mg/L ；NH 3-N=30mg/L ；TP=4mg/L3、设计出水水质 COD=60mg/L ；BOD 5(S e )=20mg/L ；SS=20mg/L ；NH 3-N=15mg/L ；TP=0.1mg/L4、设计计算，采用A 2/O 生物除磷工艺⑴、BOD 5污泥负荷N=0.13kgBOD 5/(kgMLSS ·d) ⑵、回流污泥浓度X R =6 600mg/L ⑶、污泥回流比R=100% ⑷、混合液悬浮固体浓度330066001111=⨯+=+=R X R R X ⑸、反应池容积V305.1748233000.1315050000NX QS m V ＝⨯⨯==⑹、反应池总水力停留时间h d t 39.835.05000017482.5Q V ====⑺、各段水力停留时间和容积 厌氧：缺氧：好氧＝1：1：3厌氧池水力停留时间h t 678.139.82.0＝厌⨯=，池容35.34965.174822.0m V ＝厌⨯=； 缺氧池水力停留时间h t 678.139.82.0＝缺⨯=，池容35.34965.174822.0m V ＝缺⨯=； 好氧池水力停留时间h t 03.539.86.0＝好⨯=，池容35.104895.174826.0m V ＝好⨯= ⑻、厌氧段总磷负荷d kgMLSS kgTN XV TP Q •⨯⨯=•=/017.05.349633004500000＝厌 ⑼、反应池主要尺寸 反应池总容积35.17482m V =设反应池2组，单组池容33.87412/5.174822/m V V ===单 有效水深m h 0.4= 单组有效面积23.21854.03.8741h V m S ==＝单单 采用5廊道式推流式反应池，廊道宽m b 5.7= 单组反应池长度m B S L 3.585.753.2185=⨯==单 校核：9.10.4/5.7/==h b (满足2~1/=h b )8.75.7/3.58/==b L (满足105/～=b L )取超高为1.0m ，则反应池总高m H 0.50.10.4＝＝+ ⑽、反应池进、出水系统计算 ① 进水管单组反应池进水管设计流量s m Q Q /290.0864002/500002/31=⨯== 管道流速s m v /8.0=管道过水断面面积2132.09.0/290.0/m V Q A ===管径m Ad 64.032.044＝ππ⨯==取出水管管径DN700mm 校核管道流速s m A Q v /75.0385.0290.0)27.0(290.02====π ② 回流污泥渠道。
