小字符喷码机：1、4700产品介绍：LINX4700是英国领新达嘉公司08年在LINX4900的基础上推出的新款产品，此款产品性能上与4900的优越性能一样。
Linx4700参数1、可喷印基本的两行信息,2.1-8.8mm文本,日期是时间,班次和图案等2、流线型不锈钢外壳,清洗时液体能自然的沿机身滑落,有效保持机身的清洁3、IP55防尘防水功能,在需用水冲洗的生产环境下也能可靠的工作4、采用特别设计的喷头,特别适用于两行的喷印5、喷头上设有防漏电磁阀,更有效的保证了喷码机的可靠启动6、喷码机自动调节和检测各项参数,避免人为误操作造成机器故障7、智能喷射控制系统保证了清晰一致的喷印效果8、可存储多达50条资料，并具资料预览显示屏，使用方便9、喷印完成后仅需按停机键，喷码机即实现自动清洗和自动关闭电源，操作非常简单.10、人性化的防出错油墨溶剂添加系统，不会加错，不需打开机盖，不需停止喷印linx4700六大特点：一、“深冲压的”不锈钢机盖1: 冲洗机盖比其它机型更容易、更快捷！2: 无门而无积尘。
3:无平坦表面，从而液体易自然流离机器。
二、坚固耐用的喷头1:严重损害风险更小，喷头清洗简易快捷。
2: 电磁阀的使用将喷头清洁工作量降至最低。
3:元器件密封良好，耐机械撞击。
三、 IP55防护等级1:在绝大多数生产环境下，喷码机都能稳定可靠地运行，无需工厂气源，也就无需气源成本，并避免了使用气源所带来的其他问题。
2:同级喷码机中唯一具有IP55防护等级。
3:最大限度地降低了灰尘、水气吸入电子元器件及其它关键元件的机会。
四、利用飞行时间(TOF)来控制粘度1:一致的喷印效果，并减少了由于粘度问题而导致停机的损失。
2:喷码机持续监控喷射速度，确保喷印质量的一致性。
于喷头处测量温度。
3:无需使用浮球式粘度计、混合箱或排液腔（这些装置有时也会出问题），喷头无需安装油墨加热器。
五、自动关闭电源的功能1: 用户只需要按一个按钮就可以离开了，省去了因等待喷码机停机而带来的不便，也避免了因太早关闭喷码机电源而引起喷头堵塞等风险。
KGK自动喷嘴密封技术●连续带电驱动式喷码机使用速干型墨水，因此，关机后，必须防止墨水凝固在喷墨嘴处。
目前，有通过喷墨嘴自动清洗使墨水流动的方法，但此种方法由于使用了溶剂，存在墨水比重不稳定的弊端。
KGK连续式喷码机采用“自动喷墨嘴密封”的技术来防止墨水固化。
●“自动喷墨嘴密封”技术是指在运行结束时，回收口自动移动到喷墨嘴部，将喷墨嘴完全密闭。
墨水的固化是因为墨水中的溶液发生了挥发，这种结构可以防止溶液挥发，从而在运行结束时不需要清洗喷墨嘴。
●运行开始，在墨水喷出的同时，自动密封装置自动返回指定位置。
运行、结束几乎不需要时间间隔。
●机器在长时间不工作的情况下，为了防止墨水固化，需要使墨水定时的流转。
KGK喷码机系统采用了“间隔运转结构”，长时间休假后也可以放心的再开机运转，间隔时间可任意设定。
喷码机工作原理（连续式带电驱动）●运行时，使墨水一直处于喷出状态的工作原理，被称为“连续式”。
●通过液压泵对墨水加压，喷出时压电元件对其施加一定的频率，使得墨水以微小的液滴形状从喷墨嘴喷出。
●不印字时液滴会直线飞入导墨嘴回收。
印字时，液滴带电，受到电场的作用以一定轨道朝印字对象飞去。
●通过对电压的改变，控制液滴的飞行轨道，从而使1个喷嘴实现32点阵范围的印字。
●由于点阵是因液滴偏转一定角度形成，所以可以通过调整喷头与印字对象的距离来改变印字的大小。
因为液滴可以飞行一定的距离，所以可以喷印到较远的对象形成印字。
●液滴的大小与整个文字相比非常小，所以印出来的文字是典型的点阵文字。
具有可以在非平面上印字的优点。
●由于机器结构复杂，无法喷印大文字，所以可以称之为小文字专用机。
KGK连续带电驱动式喷码机产品：CCS-R CCS-L CCS-N CCS-HR 黄白墨机等。
喷码机工作原理（阀门式驱动方式）●阀门式喷码机，通过对电磁阀的开闭控制来实现墨水的喷出。
●对墨水加压使之输送到喷墨嘴后方。
通常阀门处于关闭状态，墨水不会从喷墨嘴流出，当得到印字信号时电磁阀阀门打开，墨水从喷墨嘴喷出。
小字符喷码机FASTJET A470系列操作手册st1. 安全准则-------------------------------- 11.1 安全提示------------------------------------------------- 11.2 安全预防------------------------------------------------- 11.3 使用----------------------------------------------------- 11.4 搬运----------------------------------------------------- 21.5 责任----------------------------------------------------- 22. 设备介绍-------------------------------- 32.1 技术参数------------------------------------------------- 32.2 外观总览------------------------------------------------- 42.3 控制面板介绍--------------------------------------------- 52.4 墨路图--------------------------------------------------- 52.5 喷头介绍------------------------------------------------- 62.6 墨路模块介绍--------------------------------------------- 82.7 电路系统--------------------------------------------------72.8 主屏幕介绍------------------------------------------------82.9 菜单总览及简易解析--------------------------------------- 92.9.1 喷印信息 ------------------------------------------- 92.9.2 编辑器 --------------------------------------------- 92.9.3 用户字段 ------------------------------------------ 102.9.4 喷印 ---------------------------------------------- 112.9.5 密码系统 ------------------------------------------ 112.9.6 系统 ---------------------------------------------- 122.9.7 系统设置 ------------------------------------------ 132.9.8 数据记录 ------------------------------------------ 143. 设备操作------------------------------- 153.1 设备首次使用-------------------------------------------- 15 3.2 开启喷码机---------------------------------------------- 163.2.1 启动喷墨 ------------------------------------------ 163.2.2 墨线观察 ------------------------------------------ 183.2.3 断点观察 ------------------------------------------ 19 3.3 停止并清洗喷码机---------------------------------------- 203.3.1 停止并清洗 ---------------------------------------- 203.3.2 停机并清洗（喷码机使用过程中断电） --------------- 213.3.3 停机并清洗（长时间停止使用） --------------------- 21 3.4 喷印信息的创建------------------------------------------ 223.4.1 创建信息 ------------------------------------------ 22 3.5 用户字段的创建和编辑----------------------------------- 243.5.1 时钟用户字段 ------------------------------------- 243.5.2 时钟用户字段补充说明 ----------------------------- 253.5.3 二维码&条形码用户区制作 -------------------------- 263.5.4 二维码&条形码用户区补充说明 ---------------------- 273.5.5 计数器用户区 ------------------------------------- 283.5.6 计数器用户区设置项解析说明 ----------------------- 293.5.7 图案用户区制作 ----------------------------------- 303.5.8 多个用户区生产代码 ------------------------------- 333.5.9 外部数据用户区（通讯功能） ----------------------- 34 3.6 喷印信息参数------------------------------------------- 353.6.1 信息参数设置说明 --------------------------------- 35 3.7 喷印设置----------------------------------------------- 363.7.1 单次喷印模式设置方法 ----------------------------- 363.7.2 计数喷印模式设置方法 ----------------------------- 373.7.3 连续喷印模式设置方法 ----------------------------- 393.7.4 计米喷印模式设置方法 ----------------------------- 413.7.5 往复喷印模式设置方法 ----------------------------- 434. 进阶操作------------------------------- 464.1 诊断屏幕介绍-------------------------------------------- 464.2 故障及警告图标------------------------------------------ 474.2.1 故障图标及含义 ------------------------------------ 474.2.2 警告图标及含义 ------------------------------------ 484.3 无图标提示的故障分析排除-------------------------------- 494.4 喷嘴清洗------------------------------------------------ 514.5 墨线调节------------------------------------------------ 524.6 墨水排空------------------------------------------------ 534.7 系统清洗------------------------------------------------ 544.8 同步器与电眼接线图-------------------------------------- 554.8.1 电眼接线图 ---------------------------------------- 554.8.2 同步器接线图 -------------------------------------- 554.9 设备支架安装示意图-------------------------------------- 561. 安全准则1.1 安全提示• 本设备（喷码机）的维护须经培训的专业人员才能进行。
目前市场上流行的小件食品包装标识的喷码机称为连续喷射式喷码机，简称CIJ式，小字符连续式喷码机，它是通过压力将墨水从单一喷嘴不断喷出，经晶体振荡后发生断裂形成墨点；墨点经充电、高压偏转后在运动的物体表面扫描成字。
对于食品小物件的包装标识，CIJ技术已经成为最佳的解决方案。
小字符喷码机可以进行“一品一码”的喷印，喷印内容包括日期、文字、复杂图案、二维码、数字矩阵及条形码等。
KGK喷码机经过长期的应用实践，在机器的稳定性、节约性、环保性三个方面彰显出优越的特性，为食品包装的标识带来了切实的益处。
亮点一：稳定由于食品是快速消费的行业，所以食品生产线的稳定可靠是食品厂家最为重视关键问题，喷码机竞争性的技术难点是喷头易堵造成停机的问题。
因此在解决喷头易堵方面，KGK喷码机公司提出了有效解决方案，有良好的口碑。
首先，KGK喷嘴密封技术在机器不工作时，回收装置在自动移动系统的带动下回到喷嘴位置，将喷嘴和回收装置可靠密封；在需要运行和喷印时则会自动打开。
这样就彻底避免了喷嘴在空气中暴露而使粉尘和杂质依附其上所造成的开机墨线歪斜，有效预防了喷嘴因印墨固化导致的堵塞问题；同时免去了在开关机时使用溶剂对喷嘴的清洗，有效降低了维护成本，生产效率提高，使用更加稳定可靠。
其次，定时开关机功能，可使印墨自动循环，所以在长期放假时仍无需担心喷嘴因印墨固化造成的堵塞。
另外，你还可以设定任意时间自动开关机。
还有，KGK内置的隔膜泵，可以通过传动装置产生系统压力，不会产生机械磨损，使泵的寿命增加；杜绝了因泵磨损而产生的杂质，使得墨水系统得到清洁，从而减少了系统堵塞的可能；墨水循环的次数降低，最终减少了因空气吸入系统而造成的溶剂挥发，墨水成分更加稳定。
50%；；30～～50%另外，低真空回收技术和细回收管的采用，使溶济节省30同时易耗件过滤器的使用时间更长，机器性能更加稳定。
亮点二：节约KGK喷码机公司为了更好的满足客户需要，设计生产了独有的50um孔径的喷嘴，与食品行业通用的60um孔径的喷嘴相比，50um的喷嘴可以喷印的产品数量是60um喷嘴的1.7倍；另外，50um喷嘴墨滴的体积更小，在飞行中挥发消耗的溶剂量随之减少；KGK公司专利喷嘴密封技术免去了在开关机时使用溶剂对喷嘴的清洗，有效降低了维护成本。
■敬请注意■用户在使用大字符喷码设备前，请详细阅读本手册，以免造成损失。
目录第一章产品概述第二章本手册使用说明第三章安全使用说明第四章系统安装安装准备设备安装初步设置精确调整第五章维护及日常使用例行开机喷头清洗清洗喷嘴墨水灌注第六章打印信息设定第七章编辑变量第八章编辑图形第九章密码管理第十章系统管理第十一章厂方服务第十二章问题解决帮助附录一图形输入方式附录二消耗品及零件订货须知第一章产品概述大字符工业喷码系统，是采用先进的喷墨技术制造的，可以满足工业现场实时大量喷印产品的需要。
为用户提供低成本、高寿命的大字符喷码解决方案。
手持式大字符喷码系统包含控制单元、小车、喷印单元三部分，安装正确，可以手持喷头在各种形状的物体上喷印。
软件可以支持多达100条打印信息和100个用户定义图形的编辑和存储;能进行9级的加重打印控制。
该软件完全采用友好的中文界面，喷码常用的汉字输入可以象输入字母一样地方便。
第二章手册使用说明《用户使用指南》详细说明了大字符工业喷码系统的使用方法和注意事项，适合首次使用本系统的操作者阅读。
初次使用本系统的用户请按照以下步骤使用本手册：1．详细阅读《用户使用指南》。
2．参照第四章“系统安装”检查使用现场是否具备安装条件，包括电源、安装空间、安装地基或安装孔。
3．参照第四章“系统安装”正确安装本系统，并调整打印头与产品的相对位置。
4．参照第六章“设定打印信息”设置打印信息。
5．检查系统是否工作正常及能否正常进行第五章要求的维护工作。
6．完成以上步骤后，妥善保管本手册。
第三章安全使用说明电气要求：电源： 220±10伏、50赫兹，标准交流电。
1．功率：小于100瓦。
2．插座：标准三芯插座，接地良好。
3．设备外壳接地良好。
环境要求：1．温度：5-45℃。
2．湿度：10%-90% ，无凝结。
3．避免粉尘环境4．避免靠近强电磁干扰，如电动机等。
人员防护：1．经常检查设备电源接地是否良好，避免触电事故。

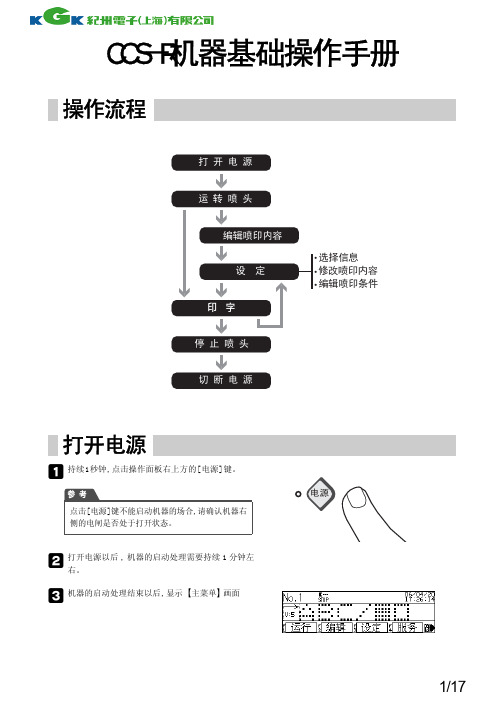

kgk喷码机的操作规程KGK喷码机的操作规程1、开机前先检查设备的电源线、喷头、喉管是否符合安全要求。
2、开机过程要进行初始化，大约1分钟期间勿进行其他操作。
3、非维修工严禁打开喷码机正面控制门及拆卸喷码机报警灯，侧板固定螺丝等零部件。
4、喷码机机腔内严禁放杂物(如:肠衣皮、碎布、碎纸、螺丝等)5、设备的使用耗材由生产车间班长领取，由喷码机维修工定时检查、添加，不得因为领用或者添加不及时造成报警停机。
6、设备运行中出现故障报警时，机手要及时通知维修工进行处理。
7、设备运行中出现日期残缺或日期化时，机手首先通知本班组班长检查喷印条件是否正确，确定无误后通知维修工进行维修。
8、喷印条件设定必须合理。
一行:文字高度4-7横点阵间距0.40，喷印位置(0-肠体长度)，喷印速度(16-19)低速机、中速机20左右，高速机23-26。
二行:文字高度13-17横点阵间距0.40，喷印位置(0-肠体长度)，喷印速度低速机(16-19)，中速机20左右，高速机(23-26)。
9、点阵数KGK一行7点阵，二行(32克?7*8、200907-109-3?7*5)16点阵。
(加钙双汇王34克?9*9、20090717-109-3?7*5)22点阵。
10、喷码机的电源线严禁与大功率、强干扰的设备混接在一起。
11、由于油墨、溶剂属于易燃易爆物品，因此机腔内要保持清洁。
12、要定时(每周一次)抽取机腔凝集瓶内的废液，避免溢漏现象。
13、清洗喷头和维修时应佩戴抗溶剂的乳胶手套和防护眼镜。
14、喷码机的专用插座禁止插接电动工具和吹风机。
15、喷码机附近(5米内)禁止使用电焊作业。
设备工程部。
小字符喷码机——产品介绍JET CCS3000S大型10.4吋彩色液晶触摸屏CCS3000S配置了大型10.4吋彩色液晶触摸屏，您将体验到舒心的操作过程。
轻巧的液晶触摸屏能从主机上取下，放在手中，平置在桌面上或挂在墙壁上操作，这项人性化的设计，将使您的操作变得更加舒心。
优越的喷印功能为您带来更高的附加值可喷印条形码DataMatrix二维码(QR Code)。
CCS3000设置有USB热拔插口，您可以随时备份信息；您还可以通过以太网进行遥控和远程诊断，不间断地储存实时信息。
设备运行稳定内置隔膜泵技术延长了泵的寿命；墨水循环次数减少，使墨水成分更稳定。
行业最大中文字库和全中文智能触摸屏，操作极其简单能在大多数材质表面喷印中文、英文、数字等信息1L油墨喷印约1.5亿个字符个性化定制软硬件建立了遍布全国的销售和技术服务支持体系CCS-R/JPT-D在低温、潮湿的环境下稳定喷码KGK CCS-R符合防水构造设计，内部装有吹气泵和喷头恒温装置，机器在恶劣环境下工作的能力有效提高；另外，内置隔膜泵的配置延了泵的寿命，墨水成分更加稳定。
这些保证了喷码机运行更加稳定。
有效避免喷嘴堵塞，维护费用大幅降低专利喷嘴自动密封技术，避免因喷码机长时间停机造成清洗和维护成本的增加。
定时开关机功能，能使印墨自动循环，可避免喷嘴因印墨固化造成的堵塞，还可设定在任意时间自动开关机。
使用成本更加节约零件分功能化、低真空回收、冷凝器和50um孔径喷嘴等技术的应用，喷码机运行成本更加节约。
键盘式设计，行业最大6400种中文字库，操作简单方便能在大多数材质表面喷印日期时间、号码链、徽标、中/英/日文等信息1L油墨喷印约1.5亿个字符个性化定制软硬件建立了遍布全国的销售和技术服务支持体系ZJCCS3000E5.7吋彩色液晶触摸屏CCS3000E配置了5.7吋彩色液晶触摸屏，您将体验到舒心的操作过程。
轻巧的液晶触摸屏能从主机上取下，放在手中，平置在桌面上或挂在墙壁上操作，这项人性化的设计，将使您的操作变得更加舒心。
