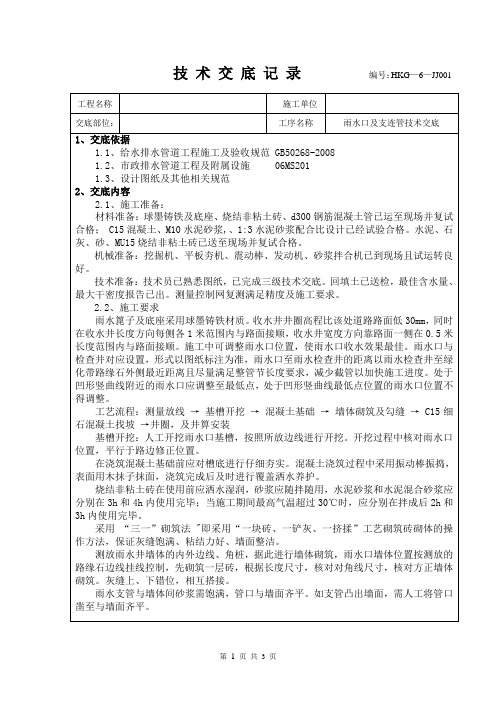

技术交底记录编号：HKG—6—JJ001工程名称施工单位交底部位：工序名称雨水口及支连管技术交底1、交底依据1.1、给水排水管道工程施工及验收规范 GB50268-20081.2、市政排水管道工程及附属设施 06MS2011.3、设计图纸及其他相关规范2、交底内容2.1、施工准备：材料准备：球墨铸铁及底座、烧结非粘土砖、d300钢筋混凝土管已运至现场并复试合格； C15混凝土、M10水泥砂浆,、1:3水泥砂浆配合比设计已经试验合格。
水泥、石灰、砂、MU15烧结非粘土砖已送至现场并复试合格。
机械准备：挖掘机、平板夯机、震动棒、发动机、砂浆拌合机已到现场且试运转良好。
技术准备：技术员已熟悉图纸，已完成三级技术交底。
回填土已送检，最佳含水量、最大干密度报告已出。
测量控制网复测满足精度及施工要求。
2.2、施工要求雨水篦子及底座采用球墨铸铁材质。
收水井井圈高程比该处道路路面低30mm，同时在收水井长度方向每侧各1米范围内与路面接顺，收水井宽度方向靠路面一侧在0.5米长度范围内与路面接顺。
施工中可调整雨水口位置，使雨水口收水效果最佳。
雨水口与检查井对应设置，形式以图纸标注为准，雨水口至雨水检查井的距离以雨水检查井至绿化带路缘石外侧最近距离且尽量满足整管节长度要求，减少截管以加快施工进度。
处于凹形竖曲线附近的雨水口应调整至最低点，处于凹形竖曲线最低点位置的雨水口位置不得调整。
工艺流程：测量放线→基槽开挖→混凝土基础→墙体砌筑及勾缝→ C15细石混凝土找坡→井圈，及井箅安装基槽开挖：人工开挖雨水口基槽，按照所放边线进行开挖。
开挖过程中核对雨水口位置，平行于路边修正位置。
在浇筑混凝土基础前应对槽底进行仔细夯实。
混凝土浇筑过程中采用振动棒振捣，表面用木抹子抹面，浇筑完成后及时进行覆盖洒水养护。
烧结非粘土砖在使用前应洒水湿润，砂浆应随拌随用，水泥砂浆和水泥混合砂浆应分别在3h和4h内使用完毕；当施工期间最高气温超过30℃时，应分别在拌成后2h和3h内使用完毕。
一、交底目的为确保雨水口施工过程中的安全，提高施工人员的安全意识，预防安全事故的发生，特制定本安全技术交底。
二、工程概况1. 工程名称：____________________2. 施工单位：____________________3. 施工地点：____________________4. 施工工期：____________________5. 施工内容：雨水口安装、维修及改造工程。
三、安全技术交底内容1. 施工人员安全要求（1）所有施工人员必须持证上岗，熟悉本工程的安全操作规程。
（2）施工前必须进行安全教育，了解工程特点和施工过程中可能存在的危险因素。
（3）施工过程中必须佩戴安全帽、安全带、防尘口罩等个人防护用品。
（4）禁止酒后作业、疲劳作业和违章操作。
2. 施工现场安全要求（1）施工现场应设置明显的安全警示标志，确保施工区域安全。
（2）施工现场应设置安全通道，保证施工人员通行安全。
（3）施工现场应保持整洁，及时清理施工垃圾，防止滑倒、摔伤等事故发生。
（4）施工现场临时用电设施必须符合国家有关标准，确保用电安全。
3. 雨水口施工安全要求（1）施工前，对施工区域进行勘察，了解地下管线、设施等情况，制定相应的施工方案。
（2）施工过程中，严格遵守施工图纸，确保雨水口安装位置、尺寸、角度等符合设计要求。
（3）挖掘雨水口时，应采用人工挖掘或机械挖掘，严禁使用爆炸物。
（4）挖掘过程中，注意观察地下管线、设施，发现异常情况立即停止施工，并及时上报。
（5）挖掘出的土方应及时运离施工现场，避免影响施工安全和交通。
（6）雨水口安装完成后，应及时进行验收，确保安装质量。
4. 交叉作业安全要求（1）交叉作业时，必须遵守施工组织设计中的安全规定。
（2）交叉作业时，应设置安全隔离区，防止安全事故发生。
（3）交叉作业时，施工人员应相互配合，确保施工安全。
四、应急措施1. 发生安全事故时，立即停止施工，保护现场，并及时上报。
雨水口施工【篇一：雨水口及雨水支管施工技术交底】雨水口及雨水支管施工技术交底项目：贵安新区贵安路联络线道路工程2标单位：中铁港航局集团有限公司一、适用条件及范围k34+200~k40+420雨水口及雨水支管施工。
二、施工工艺 1、工艺流程施工准备→施工放样→沟槽开挖→垫层施工→管道吊装→管道接口→三角区、管腔、管顶回填→检查井砌筑。
2、施工技术要求 2.1、沟槽开挖1）、根据检查井位置，用钢尺从检查井中心位置往大里程方向引出3米，为雨水口中线位置。
用白灰撒出雨水支管和雨水口的开挖线，雨水口和雨水支管一起开挖，采用机械开挖为主、人工清底为辅。
2）、机械开挖至距设计标高20cm，人工集中挖除清底，找平夯实。
开挖过程中严禁超挖。
2.2、管道基础施工1）、管道开挖完成后，即铺设砂砾垫层，垫层厚度为10cm。
2）、垫层采用人工铺设，找平，并采用平板打夯机夯实，其密实度要求达到95%以上。
2.3、雨水支管铺设安装及接口1）、本段采用dn300双壁波纹管，采用承插式弹性密封橡胶圈接口。
2）、雨水口耳管外壁满包c15、厚200mm的混凝土保护层。
2.4、雨水口砌筑1）、施工人员将雨水口基础清至指定标高，雨水口由路缘石顶面下反1.07m为基础底，基础采用10cm厚c15混凝土。
2）、根据雨水口中心位置，画出雨水口位置砌筑雨水口，在砌筑至井路面顶以下30cm左右时，由技术人员再次确认精确标高，严格按照指定标高砌筑。
2.5、过梁安装雨水口砌筑至设计标高后，及时安装过梁，安装时砖墙顶面用水冲刷干净，并铺砂浆，按照设计标高找平。
三、雨水口及雨水支管质量控制要点 1、雨水口质量控制要点1.1、在雨水口基础上，先铺砂浆后再砖砌，一般采用一丁一顺或二丁一顺砌筑。
每层mu10砖块上下竖缝错开。
1.2、砌筑雨水口的内壁用原浆勾缝，有抹面要求时，内壁抹面分层压实，外壁用砂浆搓缝严密。
其座浆、抹三角灰均采用1:2防水水泥砂浆。
2、管道回填质量控制要点2.1、三角区、管腔区回填由人工采用碎石分层夯填，分层厚度不大于20cm，碎石回填至管底向上18cm，密实度要达到95%以上，以上采用同路基回填材料回填，压实度应达到95%以上。
排水工程施工技术交底记录一、项目概况本次施工任务是针对XX市某小区的排水工程进行施工，该小区位于市区中心，总占地面积约XX平方米。
排水工程的主要目的是解决小区内雨水和污水的排放问题，确保小区内的排水系统正常运行。
二、施工单位信息施工单位：XX建造工程有限公司地址：XX市XX区XX街道XX号联系电话：XXXX-XXXXXXX三、技术交底人员本次技术交底由以下人员参预：1. 项目经理：XXX2. 技术负责人：XXX3. 施工队长：XXX4. 监理工程师：XXX四、施工技术交底内容1. 工程范围本次排水工程的施工范围包括小区内的雨水管道和污水管道的铺设、连接以及相关设备的安装。
具体工程范围如下：- 雨水管道：铺设管道、连接雨水口、设置检查井等。
- 污水管道：铺设管道、连接污水口、设置检查井等。
- 相关设备：安装水泵、排水阀门等。
2. 施工方法与工艺2.1 雨水管道施工方法与工艺- 确定管道铺设路线和坡度，根据设计要求进行挖槽。
- 铺设管道，采用PVC管材，管道连接采用橡胶密封圈连接。
- 设置检查井，井底高度与管道底部保持一致，井盖采用铸铁材料。
- 进行管道的试压和清洗，确保管道无渗漏和阻塞。
2.2 污水管道施工方法与工艺- 确定管道铺设路线和坡度，根据设计要求进行挖槽。
- 铺设管道，采用HDPE管材，管道连接采用热熔连接。
- 设置检查井，井底高度与管道底部保持一致，井盖采用铸铁材料。
- 进行管道的试压和清洗，确保管道无渗漏和阻塞。
2.3 相关设备安装方法与工艺- 水泵安装：根据设计要求选择合适的水泵，安装在设备井内，确保水泵与管道连接密切。
- 排水阀门安装：根据设计要求选择合适的排水阀门，安装在管道上，确保阀门操作灵便可靠。
3. 安全措施- 施工现场要设置明显的警示标志，确保施工区域的安全。
- 施工人员必须佩戴安全帽、安全鞋等劳动保护用品，严禁穿拖鞋等不符合要求的服装。
- 施工过程中，要注意防止施工材料和设备掉落，确保施工人员的人身安全。
一、交底目的为确保桥梁排水系统施工过程中的安全，防止事故发生，提高施工人员的安全意识，特进行本次安全技术交底。
二、工程概况1. 工程名称：[桥梁名称]2. 施工单位：[施工单位名称]3. 施工地点：[施工地点]4. 施工内容：桥梁排水系统施工，包括排水沟、雨水口、检查井等。
三、安全注意事项1. 人员安全- 所有参与施工的人员必须佩戴安全帽，高空作业人员必须佩戴安全带。
- 严禁酒后作业，施工人员必须身体健康，具备相应的操作技能。
- 定期进行安全教育培训，提高施工人员的安全意识和自我保护能力。
2. 机械安全- 施工前应检查机械设备，确保其完好、安全。
- 机械设备操作人员必须经过专业培训，取得相应操作资格证书。
- 施工现场应设置明显的警示标志，防止非操作人员靠近。
3. 材料安全- 施工材料应按规格、型号分类堆放，不得混杂。
- 材料堆放区域应保持整洁，防止滑倒、摔伤事故发生。
- 材料运输过程中，应采取防滑、防倾倒措施。
4. 施工环境安全- 施工现场应保持通风良好，防止有害气体积聚。
- 施工现场应设置消防设施，并定期检查、维护。
- 施工现场应设置警示标志，防止行人、车辆误入施工区域。
四、具体施工安全措施1. 排水沟施工- 施工前应检查排水沟位置、尺寸、坡度等是否符合设计要求。
- 挖掘排水沟时，应设置安全防护措施，防止塌方、坠落事故发生。
- 挖掘过程中，应随时检查排水沟壁稳定性，发现异常情况立即停止施工。
2. 雨水口施工- 雨水口安装前，应检查其规格、型号是否符合设计要求。
- 安装过程中，应确保雨水口与排水沟连接牢固。
- 安装完成后，应进行试水试验，确保排水畅通。
3. 检查井施工- 检查井施工前，应检查井室尺寸、位置等是否符合设计要求。
- 挖掘井室时，应设置安全防护措施，防止塌方、坠落事故发生。
- 井室施工完成后，应进行验收，确保其符合设计要求。
五、应急措施1. 发生安全事故时，立即停止施工，启动应急预案。
雨水管、检查井安全技术交底监表C2 施工技术/安全交底记录项目名称：造工程承包单位：合同段：标段三监理单位：中国公路工程咨询集团有限公司编号：QYDD-03 项目名称南海区会议主持刘应模交底单位项目部接受单位项目管理人员现场作业人员交底部位雨水管道、雨水检查井交底日期2013.11.12交底内容：一、准备工作1、施工全过程做到“六落实”：即①、施工负责人、施工员、质安员“三位一体”人员落实；②、施工方案、施工技术措施落实；③、施工机械设备、检测手段落实；④、对现场有关管理人员、班组长、操作人员的技术交底及施工规范、质量验收标准交底落实；⑤、各级人员的岗位职责落实；⑥、安全质量奖惩制度落实。
2、在施工前必须对施工范围内的管线情况进行调查，并与甲方、供水、电讯、军警、市政管理部门加强联系沟通，搜集资料。
并在基坑施工前先进行人工探挖。
3、在开工之前，将查明施工区域内原有地下管线的埋设情况，并以书面报告的形式提出具体的解决办法，报请监理工程师批准后方可开工。
对管道施工所经路线的障碍物进行初步清除，为以后的测量放线定位工序提供较好施工条件。
二、施工方法一）、雨水管道管道沟槽开挖1）管道定位测量和放线结束后，经建设单位和监理单位等复测合格后，可以进行沟槽开挖。
2）根据现场实际情况，沟槽开挖的方法应根据沟槽的断面形式、地下的复杂程度、土质坚硬程度、工作量和施工场地的大小以及机械配备、劳动力条件等条件确定，采用人工与机械相结合的形式开挖。
即人工探明管线后，挖掘机开挖沟槽。
沟槽挖土方用自卸车外运至指定地点弃土。
在开挖过程中由管理人员在现场指挥并经常检查沟槽的净空尺寸和中心位置，确保沟槽中心偏移符合规范要求。
3）管沟槽底层开挖的宽度按设计要求的宽度和施工工作宽度之和，开挖时，随时测量监控，保证开挖边坡、基坑尺寸，轴线、槽底的高程应达到沟槽验收规定的要求。
槽底最小宽度表：管径D（mm）槽底宽度B（mm）300<="">500≤D≤900 ≥D+1080注：有支撑沟槽的支撑宽度未计入内。
雨期施工现场排水安全技术交底背景和目的随着气候变化和城市化进程加快，雨季和高温季节愈发频繁，给施工和日常生活带来了不小的风险。
在建筑施工中，排水系统是必不可少的组成部分，特别是在雨季高风险条件下，排水技术的重要性愈发凸显。
本文主要是对雨季及高风险条件下的现场排水安全技术进行交底，旨在加强施工人员对排水系统的认识，提高其排水系统的安全性。
排水系统组成排水系统是建筑物在雨季和高风险天气下最重要的生命线。
建筑物的排水问题一旦出现，会引发一系列的安全隐患，因此排水系统的组成很关键。
建筑排水系统中主要包含以下几部分：1.屋面排水系统：包括雨水口 (天沟)、雨水竖管、排水管和雨水收水器等。
2.外立面排水系统：包括墙体排水、冲洗和抗渗处理等。
3.室内排水系统：包括污水管、雨水管、下水道、检查井、隔油池等。
4.风暴水排水系统：由车道、路面沙沙、雨水管、受控制的泄洪设施、溢流管、溢流堤和沉淀池等组成。
以上排水系统构成了完整的排水系统，每一部分都有其特定的功能。
在设计、施工和维护中，排水系统必须保证其畅通性、安全性和可靠性，只有这样，才能保证建筑物安全稳定。
处理常规风险不同情境排水方案在雨季和高风险条件下，建筑施工必须进行不同情境下的排水处理。
实质上，施工团队需要对现场的安全风险进行判断，采用不同的处理方案。
下面我们为大家梳理一下：1.低潮位收集排水系统：一般用于低洼区域，主要是小面积雨水的处理，通过沉淀池进行智能化过滤，提高了雨水的利用率，达到环保的效果。
2.简明排水系统：可用于排水量较小的场地，一般由地面排水沟和净化臭氧系统组成，适用于商业广场、公共场所等。
3.大流量排水系统：雨季时，有时会出现暴雨等极端情况，排水系统必须能够迅速处理大量水体。
大流量排水系统主要包括防洪排水、深井排水、淤泥处理等。
在一些地面不平整的施工现场，这种排水系统也会被采用。
4.智能化排水系统：由于现代科技的发展，新一代智能化排水系统正逐渐普及和应用。
