伟迪捷喷码机工作原理引言概述：伟迪捷喷码机是一种常见的工业打码设备，广泛应用于食品、药品、化妆品等行业。
它通过喷射墨水的方式将字符或者图案印刷在产品表面，以实现产品标识和追溯的功能。
本文将详细介绍伟迪捷喷码机的工作原理。
一、墨水喷射系统1.1 墨水供给：伟迪捷喷码机采用墨水供给系统，通过墨盒或者墨囊提供墨水。
墨水经过管道输送到喷头，保证喷头能够正常工作。
1.2 墨水喷射技术：喷头内部有微细的喷孔，墨水通过喷孔被喷射到产品表面。
喷头的喷孔数量和罗列方式决定了打印的分辨率和速度。
1.3 墨水控制：伟迪捷喷码机通过控制墨水的喷射时间和喷射压力，实现不同颜色和粗细的印刷效果。
墨水的喷射控制可以通过软件进行调整。
二、图案生成与处理2.1 图案设计：用户可以通过伟迪捷喷码机提供的软件进行图案的设计和编辑。
软件支持文字、数字、条形码、二维码等不同类型的图案。
2.2 图案处理：伟迪捷喷码机的软件可以对图案进行处理，如放大、缩小、旋转、倾斜等。
用户可以根据产品的需求进行调整，以实现更好的打印效果。
2.3 图案存储：伟迪捷喷码机内部有存储器，可以存储多个图案。
用户可以根据需要选择存储的图案，并在打印时进行选择。
三、运动控制系统3.1 位置控制：伟迪捷喷码机通过运动控制系统控制喷头的位置，确保喷射的准确性和稳定性。
喷头可以在水平和垂直方向上进行挪移。
3.2 运动速度：伟迪捷喷码机可以调节喷头的运动速度，以适应不同的打印需求。
速度的调整可以通过软件进行设置。
3.3 运动轨迹：伟迪捷喷码机的运动轨迹可以通过软件进行编辑和调整。
用户可以根据产品的形状和大小来设定运动轨迹，以实现精确的打印效果。
四、触发控制系统4.1 触发方式：伟迪捷喷码机的触发控制系统可以通过手动按钮、传感器等方式进行触发。
用户可以根据实际情况选择适合的触发方式。
4.2 触发信号：触发控制系统会向喷头发送触发信号，告知喷头开始喷射墨水。
信号的传输可以通过有线或者无线方式进行。

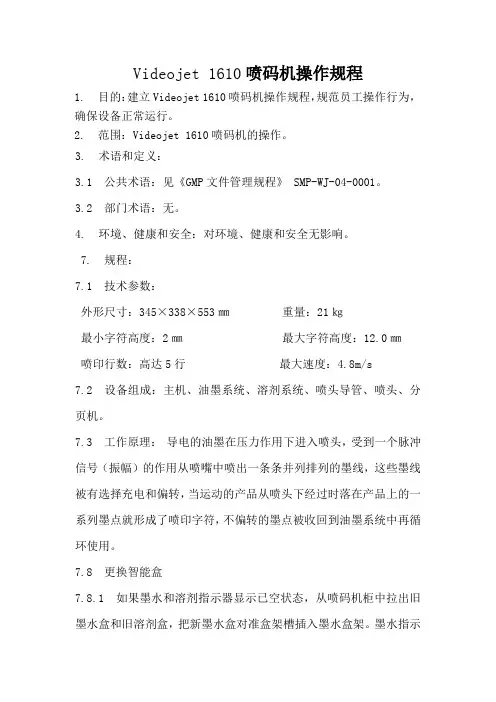

Videojet 1610喷码机操作规程1. 目的：建立Videojet 1610喷码机操作规程，规范员工操作行为，确保设备正常运行。
2. 范围：Videojet 1610喷码机的操作。
3. 术语和定义：3.1 公共术语：见《GMP文件管理规程》 SMP-WJ-04-0001。
3.2 部门术语：无。
4. 环境、健康和安全：对环境、健康和安全无影响。
7. 规程：7.1 技术参数：外形尺寸：345×338×553㎜重量：21㎏最小字符高度：2㎜最大字符高度：12.0㎜喷印行数：高达5行最大速度：4.8m/s7.2 设备组成：主机、油墨系统、溶剂系统、喷头导管、喷头、分页机。
7.3 工作原理：导电的油墨在压力作用下进入喷头，受到一个脉冲信号（振幅）的作用从喷嘴中喷出一条条并列排列的墨线，这些墨线被有选择充电和偏转，当运动的产品从喷头下经过时落在产品上的一系列墨点就形成了喷印字符，不偏转的墨点被收回到油墨系统中再循环使用。
7.8 更换智能盒7.8.1 如果墨水和溶剂指示器显示已空状态，从喷码机柜中拉出旧墨水盒和旧溶剂盒，把新墨水盒对准盒架槽插入墨水盒架。
墨水指示器显示“盒液位100%满”的图标墨水智能盒安装完成。
7.10 注意事项：7.10 .1 如果在喷印过程中直接关闭了电源，应尽早重新启动喷码机执行一个正常的关机程序，防止油墨堵塞。
7.10.2 在喷码机进行喷印或使用油墨时，要保证工作区域通风良好。
7.10.3 当油墨或溶剂被吞咽、吸入或接触到皮肤或眼睛时，应立即按急救方法进行急救。
7.10.4 喷码机接通电源时，内部存在高压。
任何情况下操作者都不要打开机盖。
美国伟迪捷官方公布videojet10智能喷码机详细技术资料合肥领迅喷码科技有限公司成立于____年,位于国内著名的科教城市安徽省合肥市,下设有华南、华北、华西3家分公司,是国内专业致力于工业标识设备和产品数字化物流管理系统研发、销售、服务于一体的大型高新技术企业。
是美国VIDEOJET世界著名品牌的全权销售和服务机构,主要经营的产品有美国VIDEOJET 全系列墨水喷码机、激光喷码机、TTO热转印打码机等标识设备及数码防伪、防窜货物流管理系统的应用方案。
全球第一品牌美国伟迪捷Videojet 1510 智能化墨水喷码机合肥领迅喷码科技有限公司免费电话：4007328018__169; Videojet Technologies Inc合肥领迅喷码科技有限公司成立于____年,位于国内著名的科教城市安徽省合肥市,下设有华南、华北、华西3家分公司,是国内专业致力于工业标识设备和产品数字化物流管理系统研发、销售、服务于一体的大型高新技术企业。
是美国VIDEOJET世界著名品牌的全权销售和服务机构,主要经营的产品有美国VIDEOJET全系列墨水喷码机、激光喷码机、TTO热转印打码机等标识设备及数码防伪、防窜货物流管理系统的应用方案。
市场分类市场分类高使用频率__167;工作工作10-24小时天; 3-7 天/星期小时/天工作小时星期 __167;高速 (速度高达速度高达278.6米/分钟分钟) 高速速度高达米分钟 __167;1-20台机器 / 工厂台机器 __167;设备成本低设备成本低 __167;简单开关机简单开关机 __167;简单的维护程序简单的维护程序 __167;需要经常关机需要经常关机 __167;可移动可移动 __167;1 – 5 行喷印 __167;喷印信息简单(日期和批号) 喷印信息简单( 喷印信息简单日期和批号) 1210\1350\1510\1610\1710 1510客户需求现有产品 1000 系列合肥领迅喷码科技有限公司免费电话：4007328018 __169; Videojet Technologies Inc合肥领迅喷码科技有限公司成立于____年,位于国内著名的科教城市安徽省合肥市,下设有华南、华北、华西3家分公司,是国内专业致力于工业标识设备和产品数字化物流管理系统研发、销售、服务于一体的大型高新技术企业。
伟迪捷喷码机工作原理引言概述：伟迪捷喷码机是一种常用于产品包装上的喷码设备，它能够将文字、数字、条形码等信息直接喷印在产品表面，以实现产品的追溯和标识。
本文将详细介绍伟迪捷喷码机的工作原理。
一、喷码机的喷墨系统1.1 墨水供给系统伟迪捷喷码机的喷墨系统由墨盒、墨水供给管路和喷头组成。
墨盒是墨水的储存装置，通过墨水供给管路将墨水输送至喷头。
墨水供给系统能够确保墨水的稳定供应，以保证喷码的质量和连续性。
1.2 喷头结构喷头是伟迪捷喷码机的关键部件，它由多个微小的喷孔组成。
墨水通过喷孔喷射出来，形成喷码图案。
喷头结构的设计决定了喷墨的精度和速度。
伟迪捷喷码机采用高精度的喷头，能够实现高分辨率的喷码效果。
1.3 喷墨控制技术喷墨控制技术是伟迪捷喷码机实现高质量喷码的关键。
它通过控制墨水的喷射时间、喷射量和喷射速度等参数，来控制喷墨的效果。
喷墨控制技术的优化能够提高喷码的清晰度和稳定性，确保喷码的可读性和耐久性。
二、喷码机的图像处理系统2.1 图像采集伟迪捷喷码机的图像处理系统能够实时采集产品表面的图像。
它通过高分辨率的摄像头将产品表面的细节捕捉下来，为喷码提供准确的参考。
2.2 图像处理算法图像处理算法是伟迪捷喷码机实现高效喷码的基础。
它能够对采集到的图像进行处理和分析，提取出需要喷码的区域，并进行字符识别和图像优化等操作。
图像处理算法的优化能够提高喷码的准确性和速度。
2.3 喷码控制系统喷码控制系统是伟迪捷喷码机的核心控制部分，它将经过图像处理的喷码信息传输给喷墨系统，实现喷码的自动化控制。
喷码控制系统能够根据产品的特征和要求，自动调整喷墨参数，以实现不同产品的高质量喷码。
三、喷码机的运动控制系统3.1 XYZ轴控制伟迪捷喷码机的运动控制系统通过控制XYZ轴的运动，实现喷头在产品表面的精确定位。
XYZ轴控制能够确保喷码的位置准确，避免喷码偏移或重叠。
3.2 运动规划算法运动规划算法是伟迪捷喷码机实现高速喷码的关键。
伟迪捷喷码机工作原理伟迪捷喷码机是一种常用于包装行业的设备，用于在各种材料上进行喷码。
它采用了喷墨技术，能够实现高速、高质量的喷码效果。
下面将详细介绍伟迪捷喷码机的工作原理。
1. 喷墨系统伟迪捷喷码机的核心部件是喷墨系统。
喷墨系统由墨盒、喷头和控制电路组成。
墨盒中装有墨水，喷头负责将墨水喷射到被标记物上。
控制电路负责控制喷头的喷墨频率和喷墨量。
2. 墨水喷射当伟迪捷喷码机开始工作时，控制电路会向喷头发送信号，喷头开始喷墨。
喷头内部有弱小的喷孔，墨水通过喷孔喷射出来形成喷墨点。
喷头的喷墨频率和喷墨量可以根据需要进行调整，以实现不同的喷码效果。
3. 喷码控制伟迪捷喷码机可以根据需要进行不同类型的喷码，例如文字、数字、条形码、二维码等。
喷码内容可以通过电脑或者其他设备输入到控制电路中，控制电路会将输入的信息转化为喷墨信号，并发送给喷头。
喷头根据接收到的信号进行喷墨，将相应的码文喷在被标记物上。
4. 喷码位置控制伟迪捷喷码机可以根据需要对喷码位置进行精确控制。
喷头通常通过机械结构与输送带或者其他装置相连，可以随着被标记物的挪移而挪移，以实现喷码位置的准确控制。
控制电路会根据喷码位置的要求，控制喷头的挪移，确保喷码位置的准确性。
5. 喷码质量检测伟迪捷喷码机在喷码过程中会对喷码质量进行实时检测。
控制电路会监测喷墨点的大小、形状和清晰度等参数，并与设定的标准进行比较。
如果检测到喷码质量不符合要求，控制电路会进行相应的调整，以提高喷码质量。
总结：伟迪捷喷码机采用喷墨技术，通过喷头将墨水喷射到被标记物上，实现喷码功能。
喷墨系统包括墨盒、喷头和控制电路，控制电路负责控制喷头的喷墨频率和喷墨量。
喷码内容可以通过输入设备输入到控制电路中，喷头根据接收到的信号进行喷墨。
喷头通过机械结构与输送带或者其他装置相连，可以实现喷码位置的准确控制。
控制电路会对喷码质量进行实时检测，并进行相应的调整，以提高喷码质量。
伟迪捷喷码机的工作原理简单明了，通过高效的喷墨技术，能够满足各种喷码需求。

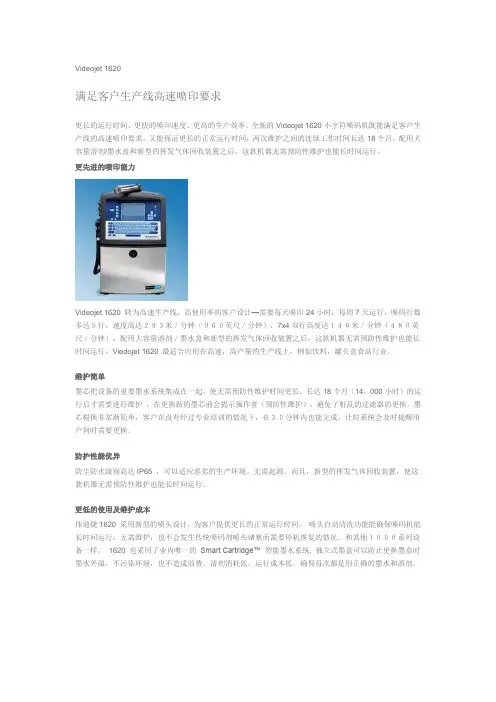

Videojet 1620满足客户生产线高速喷印要求更长的运行时间、更快的喷印速度、更高的生产效率。
全新的Videojet 1620小字符喷码机既能满足客户生产线的高速喷印要求，又能保证更长的正常运行时间，两次维护之间的连续工作时间长达18个月。
配用大容量溶剂/墨水盒和新型的挥发气体回收装置之后，这款机器无需预防性维护也能长时间运行。
更先进的喷印能力Videojet 1620 转为高速生产线，高使用率的客户设计—需要每天喷印24小时，每周7天运行，喷码行数多达５行，速度高达２９３米／分钟（９６０英尺／分钟），7x4双行高度达１４６米／分钟（４８０英尺／分钟）。
配用大容量溶剂／墨水盒和新型的挥发气体回收装置之后，这款机器无需预防性维护也能长时间运行。
Viedojet 1620 最适合应用在高速，高产量的生产线上，例如饮料，罐头盒食品行业。
维护简单墨芯把设备的重要墨水系统集成在一起，使无需预防性维护时间更长，长达18个月（14，000小时）的运行后才需要进行维护，在更换新的墨芯前会提示操作者（预防性维护），避免了脏乱的过滤器的更换。
墨芯根换非常渐简单，客户在没有经过专业培训的情况下，在３０分钟内也能完成。
计时系统会及时提醒用户何时需要更换。
防护性能优异防尘防水级别高达IP65 ，可以适应恶劣的生产环境。
无需起源。
而且，新型的挥发气体回收装置，使这款机器无需预防性维护也能长时间运行。
更低的使用及维护成本伟迪捷1620 采用新型的喷头设计，为客户提供更长的正常运行时间。
喷头自动清洗功能能确保喷码机能长时间运行，无需维护，也不会发生传统喷码剂喷头堵塞而需要停机恢复的情况。
和其他１０００系列设备一样，1620 也采用了业内唯一的Smart Cartridge™ 智能墨水系统. 独立式墨盒可以防止更换墨盒时墨水外溢，不污染环境，也不造成浪费。
溶剂消耗低，运行成本低。
确保每次都是用正确的墨水和溶剂。
