提高PLC程序运行速度的编程方法

plc编程方法PLC (可编程逻辑控制器)编程方法是指在工业控制系统中使用PLC设备的过程中所采用的软件编程技术和规范。

PLC是一种专门用于自动化控制的计算机，广泛应用于工业领域，用于控制和监测生产线和设备的运行。

在PLC编程中，有几种常用的编程方法。

1. 梯形图 (Ladder Diagram): 梯形图是PLC编程中最常用的编程方法之一。

它使用一系列的连线和逻辑元件符号，如继电器、开关、计数器等，来描述控制逻辑。

梯形图类似于电气线路图，易于理解和修改，因此广泛应用于PLC编程。

2. 功能块图 (Function Block Diagram): 功能块图是另一种常用的PLC编程方法。

它将控制逻辑分解为多个功能块，每个功能块执行特定的功能。

这样可以提高程序的可读性和复用性，并便于模块化开发。

3. 结构化文本编程 (Structured Text): 结构化文本编程是一种基于文本的编程方法，类似于传统的编程语言如C或Pascal。

它使用一系列的语句和表达式来描述控制逻辑。

结构化文本编程适用于复杂的控制逻辑，并且可以方便地进行算法和数学计算。

4. 顺序功能图 (Sequential Function Chart): 顺序功能图是一种图形化编程方法，用于描述控制逻辑的顺序和状态转换。

它由一系列的状态和过渡组成，每个状态和过渡都表示一种特定的行为。

顺序功能图适用于需要精确时间控制和复杂状态转换的应用。

在PLC编程过程中，还需要遵循一些编程规范和最佳实践，以确保程序的可靠性和可维护性。

例如，使用有意义的变量和标签，避免使用全局变量，进行适当的注释和文档记录，进行程序模块化和层次化组织等。

此外，PLC编程方法还与所使用的PLC设备和编程软件有关。

不同的PLC厂商和软件提供商可能有不同的编程方法和工具。

因此，在选择PLC设备和编程软件时，需要考虑到具体应用需求和系统要求。

总之，PLC编程方法是工业控制领域中的重要技术，通过选择合适的编程方法和遵循编程规范，可以实现高效、可靠的自动化控制系统。

PLC编程语言和编程方法简介PLC（可编程逻辑控制器）是一种专门用于工业自动化控制的电子设备。

它程序化地监控输入信号，并根据预设的逻辑规则输出控制信号，实现对各种工业设备的自动化控制。

而PLC编程语言和编程方法则是用于编写和管理PLC程序的关键要素。

一、PLC编程语言PLC编程语言是一种特殊的计算机语言，用于编写PLC程序，控制工业设备的运行。

以下是几种常见的PLC编程语言：1. 指令列表（IL）指令列表是一种基于指令的编程语言，将程序表示为一系列的指令，用于描述控制器内部的运算和逻辑操作。

它的语法类似于汇编语言，程序员需要具备对底层硬件的了解。

2. 柱状图（LD）柱状图是一种图形化的编程方法，通过用线和框画出设备和输入输出信号之间的逻辑关系，直观地表示程序的执行顺序。

它适合于需要清晰展示逻辑流程的应用场景。

3. 功能块图（FBD）功能块图是一种图形化编程语言，通过连接不同功能块来表示各种逻辑和算术操作。

功能块图的程序结构与现实世界的控制系统相似，易于理解和维护。

4. 结构化文本（ST）结构化文本是一种类似于高级编程语言的编程语法，使用结构化的语句来描述程序控制流程。

该语言适合于编写复杂的控制算法和逻辑操作。

二、PLC编程方法PLC编程方法是指程序员在进行PLC编程时所采用的一些常用策略和方法。

下面介绍几种常见的PLC编程方法：1. 图解法图解法是一种通过绘制电路图或逻辑图来规划和设计PLC程序的方法。

通过图解法，程序员可以直观地了解各个信号之间的关系，避免出现逻辑错误。

2. 分层法分层法是一种将PLC程序按照功能逐层分解组织的方法。

程序员首先将整个控制系统划分为多个子系统，然后逐层设计和编写相应的PLC程序。

这种方法使得程序的结构清晰，易于扩展和维护。

3. 模块化设计模块化设计是一种将程序分为独立的功能模块的方法，每个模块负责完成特定的任务。

通过模块化设计，程序员可以重复使用已有的模块，提高程序的可重用性和可维护性。

现场调试中如何进行PLC程序的优化和改进在现场调试PLC（可编程逻辑控制器）程序时，进行优化和改进是非常重要的，它能够提高程序的性能和稳定性，同时优化后的程序还能够降低运行成本和维护成本。

本文将介绍一些常用的方法和技巧，以帮助工程师在现场调试过程中进行PLC程序的优化和改进。

I. 优化规划和设计在进行PLC程序的调试之前，合理的规划和设计是至关重要的。

以下是一些建议：1. 明确需求：在设计PLC程序之前，需要明确业务需求和控制逻辑。

与客户和其他相关人员进行充分的沟通，确保对系统需求有清晰的了解。

2. 结构化编程：采用结构化编程方法，将程序拆分为不同的功能模块或子程序，有助于提高程序的可读性和可维护性。

3. 使用命名规范：命名规范有助于程序的理解和维护。

为变量、功能模块和子程序等统一命名，并使用清晰的注释，以增加程序的可读性。

4. 合理的数据处理：根据实际需求选择合适的数据类型和数据处理方式，避免不必要的数据转换和计算，提高程序的运行效率。

II.调试和测试在进行PLC程序的调试时，以下是一些常用的优化和改进方法：1. 实时监测：使用在线调试工具和监测设备，实时监测PLC程序的运行状态和性能参数。

根据监测结果，及时发现和修复潜在问题。

2. 多重条件分支：对于存在多种条件分支的控制逻辑，使用多重条件分支结构，避免使用大量的连续if-else语句。

这样可以提高程序的可读性和执行效率。

3. 优化IO操作：通过批量操作和异步操作等方式减少IO操作的次数，以提高程序的响应速度和稳定性。

4. 异常处理和错误日志：合理处理异常情况，并记录错误日志。

当出现错误时，通过日志分析找出问题所在，并进行相应的修复和改进。

III. 优化和改进措施在实际的现场调试过程中，一些常用的优化和改进措施包括：1. 代码重用：合理使用子程序和函数库，避免重复编写相似的代码。

这样可以减少代码量，提高程序的可维护性。

2. 参数配置：对于一些常用的参数，如延时时间、触发条件等，可以提供配置接口，使得系统运行参数可以根据实际需求进行调整。

PLC调试中的算法优化技巧提高产品性能PLC（Programmable Logic Controller，可编程逻辑控制器）是工业自动化中常用的设备，它能够通过编程实现对生产线等设备的控制与管理。

然而，在PLC的调试过程中，为了提高产品的性能和效率，需要运用一些算法优化技巧。

本文将介绍几种常见的算法优化技巧，帮助读者更好地进行PLC调试。

一、任务优先级的合理分配在PLC的调试中，一台设备通常需要执行多个任务，这些任务可能具有不同的优先级和时间要求。

为了确保设备的正常运行，需要合理分配任务的优先级。

较高优先级的任务能够优先完成，确保及时响应；而较低优先级的任务则可以在空闲时间或非关键环节中执行，降低对设备性能的影响。

通过合理分配任务的优先级，能够提高设备的响应速度和工作效率。

二、算法的选择与优化在PLC调试中，算法的选择和优化对设备的性能起着决定性的作用。

不同的算法适用于不同的场景，因此需要根据实际需求选取合适的算法，并进行优化。

1. 事件驱动算法事件驱动算法是常用的一种算法，它通过监测设备状态的变化来触发相应的任务。

与周期性算法相比，事件驱动算法能够提高设备的响应速度和资源利用率。

在调试过程中，使用事件驱动算法能够实现对设备状态的实时监控和处理，及时响应各种情况，从而提高设备的性能。

2. 状态机算法状态机算法适用于具有复杂状态转换的设备。

通过将设备的状态划分为多个离散的状态，并在每个状态下执行相应的操作，实现对设备的精细控制和优化。

通过使用状态机算法，可以简化PLC程序的逻辑，提高程序的可读性和维护性，并且能够更好地满足设备需求，提高设备的性能。

三、数据结构和存储的优化在PLC调试中，数据结构和存储的优化也是提高设备性能的关键。

下面介绍两个常见的优化技巧。

1. 使用位操作位操作是PLC调试中常用的技巧之一。

由于PLC的计算能力相对较弱，使用位操作可以减少数据存储的空间，提高数据的处理速度。

通过将多个状态信息以位的形式保存在一个字节或一个字中，能够更加高效地存储和使用这些状态信息，从而提高设备的性能。

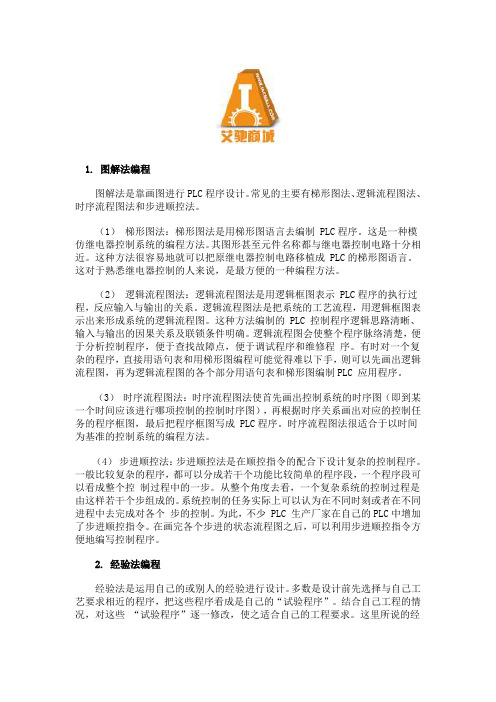

1. 图解法编程图解法是靠画图进行PLC程序设计。

常见的主要有梯形图法、逻辑流程图法、时序流程图法和步进顺控法。

（1）梯形图法：梯形图法是用梯形图语言去编制 PLC程序。

这是一种模仿继电器控制系统的编程方法。

其图形甚至元件名称都与继电器控制电路十分相近。

这种方法很容易地就可以把原继电器控制电路移植成 PLC的梯形图语言。

这对于熟悉继电器控制的人来说，是最方便的一种编程方法。

（2）逻辑流程图法：逻辑流程图法是用逻辑框图表示 PLC程序的执行过程，反应输入与输出的关系。

逻辑流程图法是把系统的工艺流程，用逻辑框图表示出来形成系统的逻辑流程图。

这种方法编制的 PLC 控制程序逻辑思路清晰、输入与输出的因果关系及联锁条件明确。

逻辑流程图会使整个程序脉络清楚，便于分析控制程序，便于查找故障点，便于调试程序和维修程序。

有时对一个复杂的程序，直接用语句表和用梯形图编程可能觉得难以下手，则可以先画出逻辑流程图，再为逻辑流程图的各个部分用语句表和梯形图编制PLC 应用程序。

（3）时序流程图法：时序流程图法使首先画出控制系统的时序图（即到某一个时间应该进行哪项控制的控制时序图），再根据时序关系画出对应的控制任务的程序框图，最后把程序框图写成 PLC程序。

时序流程图法很适合于以时间为基准的控制系统的编程方法。

（4）步进顺控法：步进顺控法是在顺控指令的配合下设计复杂的控制程序。

一般比较复杂的程序，都可以分成若干个功能比较简单的程序段，一个程序段可以看成整个控制过程中的一步。

从整个角度去看，一个复杂系统的控制过程是由这样若干个步组成的。

系统控制的任务实际上可以认为在不同时刻或者在不同进程中去完成对各个步的控制。

为此，不少 PLC 生产厂家在自己的PLC中增加了步进顺控指令。

在画完各个步进的状态流程图之后，可以利用步进顺控指令方便地编写控制程序。

2. 经验法编程经验法是运用自己的或别人的经验进行设计。

多数是设计前先选择与自己工艺要求相近的程序，把这些程序看成是自己的“试验程序”。

PLC自动步程序的7种编程方法PLC自动程序的功能是控制设备按照设计的流程进行工作。

PLC自动程序的流程编写也有好几种方法，常见的有以下集中：一、SET/RESET方法使用M变量标识步序，当满足步序跳转条件后，将下一步M 变量置位，同时将当前步M变量复位。

原理简单，易于上手。

在调试中，增减步序时，会造成M变量的排序混乱，不利于程序维护，易产生错误。

在复位操作中，容易有遗漏，增加程序出错几率。

常用于动作少，流程简单的流程编写。

二、步编号方法使用整型变量作为步序编号，易于理解，便于维护。

步序增减，跳转等操作方便，简单，易懂。

复位操作时，仅需将变量值改为0。

编程中需注意，当连续步序的条件同时为真时，步序好在一个PLC周期内连续增加，直至最后一条未导通步序指令，而由步序号触发的其他程序则未被执行。

调试时容易漏掉此种情况。

三、WORK & STATE字方法设置两个变量字state word，work word。

State word中的位作为步序标志，work word作为跳转目标步序标志。

当前步序state word中步序位对应的条件满足时，触发work word中下一步对应的位。

而后，在PLC顺序扫描至传送指令时，将work word的值赋值给state word，完成步序跳转。

优点是没有置位，复位操作，同一时刻只有唯一的位置1，跳步时只用将对应的work word 中的位置1即可。

复位时，将state word与work word清零，程序会自动将state word中第一位点亮。

当步序大于16时，可改为DWORD或增加word的数量来增加步序。

四、Wait & Output需要先建立对应的DB块，用来存储每一步对应的跳转条件和输出对应的word代码。

再编写对应的wait程序（步序条件），编写时需将条件逻辑逆转编写（即跳转条件不满足时，对应的wait_pending为导通状态。

比如跳转条件为需要一个传感器亮，则wait条件中要写此传感器OFF的指令）每一步激活wait编码对应的步序条件，当激活的跳转条件完全满足时，wait_pending会为0，则程序会将步序自动加1，然后激活下一步wait编码对应的条件。

如何优化PLC程序以提高生产效率PLC（可编程逻辑控制器）是一种常用于工业自动化领域的控制设备，它可以编程实现各种逻辑和运算功能，用于控制和监测机器或生产线的运行。

为了提高生产效率，优化PLC程序至关重要。

本文将探讨如何通过合理的优化PLC程序来提高生产效率。

一、代码结构优化良好的代码结构是优化PLC程序的基础。

在编写程序时，应该遵循以下几点原则：1. 模块化设计：将程序划分为不同的功能模块，利用子程序和函数块来实现代码复用。

这样可以方便维护和修改，并提高编程效率。

2. 规范命名：给变量、子程序和功能块起一个有意义的名字，遵循命名规范。

这样可以使代码更易理解，减少错误发生的可能性。

3. 适度注释：在关键代码处添加适当的注释，说明代码的作用和使用方法。

这样可以方便其他程序员理解和维护你的代码。

二、信号处理优化PLC程序往往需要处理大量的输入信号和输出信号，合理的信号处理可以提高程序的运行效率。

1. 硬件滤波：对于输入信号，可以在PLC内部对其进行硬件滤波处理。

通过滤波可以去除噪声和干扰，提高信号的可靠性和稳定性。

2. 信号缓存：对于频繁变化的信号，可以设置一个缓存寄存器，将信号的瞬时值存储在缓存寄存器中，然后再进行处理。

这样可以减少对输入信号的频繁采样，提高程序的运行效率。

三、并行处理优化对于生产线等需要同时控制多个设备的情况，可以采用并行处理的方式来提高生产效率。

1. 并行任务：将可以独立运行的任务并行处理，提高程序的并发性。

比如同时执行多个运算、监测和控制任务，可以减少程序的运行时间。

2. 异步通信：对于需要与外部设备进行通信的任务，可以使用异步通信方式，不阻塞主程序的运行。

这样可以提高程序的实时性和响应速度。

四、算法优化在PLC程序中，合理的算法设计可以显著提高程序的运行效率。

1. 减少循环次数：对于需要重复执行的任务，可以通过改进算法，减少循环次数和运算量。

比如利用查表法代替复杂的计算，或者通过合理的条件判断来减少不必要的循环。

plc编程方法PLC编程方法。

PLC（可编程逻辑控制器）是一种用于工业自动化控制的设备，它能够根据预先设定的逻辑程序来控制生产线上的各种设备和机器。

PLC编程是指对PLC进行程序设计和调试，以实现特定的控制功能。

在实际的工程应用中，PLC编程方法对于提高生产效率和质量至关重要。

本文将介绍一些常用的PLC编程方法，希望能够为PLC编程工程师提供一些参考和帮助。

首先，PLC编程的基本方法包括梯形图编程和指令表编程。

梯形图编程是指根据逻辑关系，将控制程序以梯形图的形式进行编写。

梯形图编程直观清晰，易于理解和调试，是目前工业控制中应用最广泛的一种编程方法。

指令表编程则是将控制程序以指令列表的形式进行编写，每一条指令对应一个操作，适用于一些简单的控制系统。

其次，PLC编程方法还包括了逻辑控制、运算控制、定时控制和计数控制等多种控制方法。

逻辑控制是指通过逻辑运算来控制输出的开关状态，常用的逻辑运算有与、或、非等。

运算控制是指通过数学运算来控制输出的数值，比如加减乘除运算。

定时控制是指通过设定时间参数来控制输出的开关状态，可以实现定时启动和定时停止等功能。

计数控制是指通过对输入信号进行计数来控制输出的状态，可以实现对生产数量的统计和控制。

另外，PLC编程方法中还包括了状态控制、数据处理、通信控制和故障处理等多种控制技术。

状态控制是指通过监测输入信号的状态来控制输出的状态，常用于对设备运行状态的监控和控制。

数据处理是指对输入信号进行逻辑运算、数学运算和数据转换等处理，以实现复杂的控制逻辑。

通信控制是指通过网络通信来实现不同设备之间的数据交换和控制命令的传输。

故障处理是指对设备故障进行诊断和处理，以保证系统的稳定和可靠运行。

最后，PLC编程方法的选择应根据具体的控制需求和系统特点来确定。

在实际的工程应用中，PLC编程工程师需要根据控制系统的要求和设备的特点，选择合适的编程方法和技术，以实现对生产过程的精准控制和监控。

PLC调试的常见问题及解决方法PLC（Programmable Logic Controller，可编程逻辑控制器）是一种用于自动化控制的电子设备。

在工业控制系统中广泛应用，用于监控、控制和保护生产线。

然而，在PLC调试的过程中，常常会遇到一些问题。

本文将介绍一些常见的问题，并提供相应的解决方法，以帮助读者快速解决PLC调试中的困惑。

问题一：PLC无法正常启动解决方法：首先，检查电源是否连接正确，确保电源电压符合PLC的要求。

其次，检查PLC的电源模块是否工作正常，可以通过测试电源模块的输出电压来确定。

如果电源模块正常，那么可能是PLC程序有误，可以尝试重新编译或下载程序。

另外，查看PLC的错误日志，寻找可能的故障原因。

问题二：输入和输出信号无法正常读取或输出解决方法：首先，检查输入和输出模块的连接是否正确，确认信号线路是否正常。

其次，检查PLC的输入和输出配置是否正确，确保输入和输出信号的设置与实际需求相符。

如果问题仍然存在，可能是输入或输出模块损坏，需要更换故障模块。

问题三：PLC程序运行异常或逻辑错误解决方法：首先，检查PLC程序是否编写正确，排除逻辑错误。

可以通过断点调试或在线监视来逐步排查错误。

其次，检查程序中使用的变量是否正确定义和赋值，避免变量的重复使用或未初始化。

如果问题仍然存在，可以尝试重写或简化程序逻辑，减少复杂性，提高可读性。

问题四：PLC与外部设备通信故障解决方法：首先，检查通信接口的连接是否良好，确保接口线路正常。

其次，检查通信设置和参数是否正确，包括通信协议、数据格式、波特率等。

可以通过外部设备的诊断工具或者PLC的调试工具来检测通信信号和数据。

如果问题仍然存在，可能是设备之间的不兼容性导致，需要优化或更换通信设备。

问题五：PLC无法与上位机或下位机通信解决方法：首先，检查上位机或下位机的连接是否正常，确保连接线路良好。

其次，检查通信设置和协议是否与上位机或下位机匹配。
