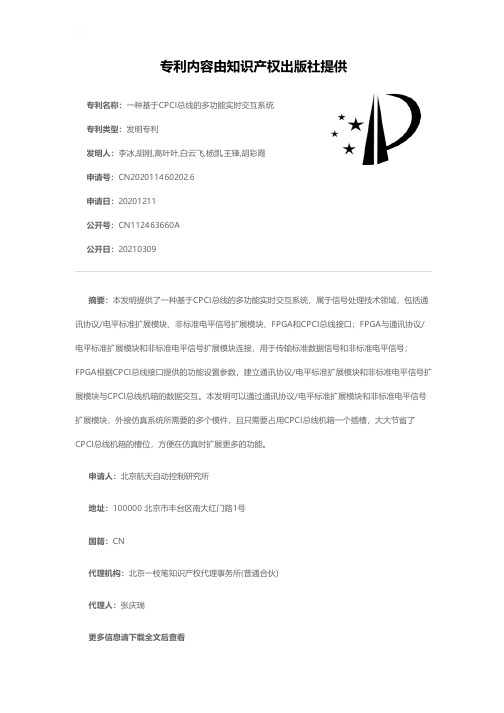

专利名称：一种基于CPCI总线的多功能实时交互系统专利类型：发明专利
发明人：李冰,胡刚,高叶叶,白云飞,杨凯,王锋,胡彩霞申请号：CN202011460202.6
申请日：20201211
公开号：CN112463660A
公开日：
20210309
专利内容由知识产权出版社提供
摘要：本发明提供了一种基于CPCI总线的多功能实时交互系统，属于信号处理技术领域，包括通讯协议/电平标准扩展模块、非标准电平信号扩展模块、FPGA和CPCI总线接口；FPGA与通讯协议/电平标准扩展模块和非标准电平信号扩展模块连接，用于传输标准数据信号和非标准电平信号；FPGA根据CPCI总线接口提供的功能设置参数，建立通讯协议/电平标准扩展模块和非标准电平信号扩展模块与CPCI总线机箱的数据交互。
本发明可以通过通讯协议/电平标准扩展模块和非标准电平信号扩展模块，外接仿真系统所需要的多个模件，且只需要占用CPCI总线机箱一个插槽，大大节省了CPCI总线机箱的槽位，方便在仿真时扩展更多的功能。
申请人：北京航天自动控制研究所
地址：100000 北京市丰台区南大红门路1号
国籍：CN
代理机构：北京一枝笔知识产权代理事务所(普通合伙)
代理人：张庆瑞
更多信息请下载全文后查看。
