三相电机改单相电机接线————————————————————————————————作者：————————————————————————————————日期：三相电机改单相电机接线三相异步电动机绕组接线端连接上几只电容器，可以接至“单相电源上运行。
对于常见的单速三相电机，无论它是星形连接还是三角形连接，都不必拆开电动机绕组的内部接头，而只需在引线端并联电容器。
三相电机是三角形接法时，电容按图：连接；是星形接法时，电容按图2连接。
图中C2为运行电容人：为启动电容。
闭合开关K后接通电源，电机开始运行，当电机达至！额定转速后，应通过开关K将c1断开，否则电机会发热，甚至烧坏。
电容C2的容量可按下式计算：C2=1950*In/(Un*COSФ) (μF)式中1N、UN、cos十分别是原三相电机铭牌上的额定电流、额定电压和功率因数值，若铭牌上无功率因数，cosy可取0·85左右。
例，日某台三相异步电机铭牌上标有“A”连接，额定电压力220V，额定电流力0． 85A，功率因数为0.8。
则改为单相运行时工作电容C2为：C2=1950In/(Un*COSФ)=1950*0.85/(220*0.8)=9.42(μF)取C2＝10μF。
电容C1的容量可根据电动机启动时负载的大小来选择，通常为C2的1～4倍。
对于功率1kw以下的小电机,C1也可以去掉不用，但C2数值要适当加大。
经此改接后，电机的容量根据电机运行时功率因数的大小要下降10％～40％。
上述电路中的电容要选纸介油浸电容或金属化电容等无极性电容器，不能用电解电容器，同时要注意其耐压值。
一般地，若电机工作电压力220v，电容耐压应为400v；若电机工作电压力为380V，电容耐压应力600V左右。
用三相电机发电在某些场台，如果一时找不到发电机，可以用三相异步电动机和电容组合进行发电，连线图见图3。
三相电机的三个绕组无论是星形连接还是三角形连接，在它三个引线端，两两之间接入3只相同的电容器，这样用柴油机、水轮机作动力拖动这台电机，当达到额定转速时，引线端电压会升至电机运转的原额定电压值。
三相电机改成单相电机的2种方法（附接线图）电路一点通 2022-08-19 20:25 发表于广东有的场合没有三相电，只有单相电，手头上的三相电机没有电源可以使用，下面推荐两种三相380V电机用单相220V驱动的方法。
方法一：加一个单相变频器变频器输入单相220伏电源，输出220伏三相电。
需要注意的一点就是需要把原来380伏的星形接线改为三角形接法。
，赞20而且变频器自带调速，控制正反转，多段速等功能，非常方便。
个别的品牌甚至可以接3.7KW的电机，一般的品牌差不多最大2.2KW。
星形也叫Y形改为三角形接法缺点就是成本高，一个变频器都可以买一个很不错的电机了！方法二：加一个电容案例：一台旧设备，37KW的主轴电机需要外加风扇冷却，三相的轴流风机，坏了，电机长时间工作时，电机很热，手头上没有新的轴流风机，怎么办？把三相的改为单相用。
这种方法只适用于1.5KW以下的电机，一定要把三角形接法改为星型接法，否则电机会发热，甚至烧坏。
这里我们需要用到的加的元件是启动电容，需要多大的电容呢？功率不同的电机需要的电容不同，这里给大家写几个常用的。
40W2.63μF60W3.95μF90W5.92μF120W7.89μF180W11.84μF250W16.44μF370W24.33μF550W36.17μF750W49.32μF850W55.9μF这些电容是怎样算出来的呢，根据格式：C=P/2πfV ²C为电容P为功率V为单相电压f为频率，国内为50HZ不要忘了接线图如图所示，火线和零线接到两个接线端子，电容一端接第三个接线端子，另一端接另外两个接线端子，正转反转电容接的地方可以在图中看的很清楚。
380伏的三相异步电动机能改成单相220伏吗？如果能又如何
改呢？
可以改。
如果是做实验看能不能运转，可以加2个电容，一个运行电容C2 ，一个启动电容C1 要和启动开关串联。
如果是做工业方面使用，建议不要改，功率太大了，电机效率会降低，也就是输出功率会减少，1.5KW以下可以改。
C2=1950*额定电流/（额定电压*功率因素）（uF)
C1=(1~4)倍的C2 电容用纸介油浸电容或金属化电容等无极性电容。
不能使用电解电容。
电容耐压在400~600V左右。
改变正反转：
更详细的内容可以参考
三相电机改单相技术(电机修理人员必看、必学)文档以上。
谢谢！。
三相电机改单相的接线电路图本文主要是关于三相电机的相关介绍，并着重对三相电机改单相的接线电路图进行了详尽的阐述。
三相电机三相电机，是指当电机的三相定子绕组（各相差120度电角度），通入三相交流电后，将产生一个旋转磁场，该旋转磁场切割转子绕组，从而在转子绕组中产生感应电流（转子绕组是闭合通路）。
载流的转子导体在定子旋转磁场作用下将产生电磁力，从而在电机转轴上形成电磁转矩，驱动电动机旋转，并且电机旋转方向与旋转磁场方向相同。
汉语拼音：dianji英文：［electric machinery］泛指能使机械能转化为电能、电能转化为机械能的一切机器。
特指发电机、电能机、电动机。
是指依据电磁感应定律实现电能的转换或传递的一种电磁装置。
电动机也称（俗称马达），在电路中用字母“M”（旧标准用“D”）表示。
它的主要作用是产生驱动转矩，作为用电器或各种机械的动力源，电机系全封闭、外扇冷式、鼠笼型结构。
功能电机在电路中用字母“G”表示。
它的主要作用是利用机械能转化为电能，目前最常用的是，利用热能、水能等推动发电机转子来发电，随着风力发电技术的日趋成熟，风电也慢慢走进我们的生活。
YS系列三相电动机按国家标准设计制造，具有高效、节能、噪声低、振动小、寿命长、维护方便、起动转矩大等特点，采用B级绝缘，外壳防护等级为IP44，冷却方式为IC411，额定电压为380V，额定频率为50Hz，广泛用于食品机械、风机各种机械设备等。
结构三相电动机允许全压直接起动，如负载转矩不大，也可采用降压起动方式，降压起动时电动机的起动转矩大致与电压平方成正比的下降，如果负载机械的转动惯量（J）值在一定的范围内，则电动机允许冷态连续起动两次，热态连续起动一次。
本系列电动机频率为50Hz电压为6kv、10kv两种，其特点如下：。
380V三相电机改成220V单相电机方法描述380V电机一般应该是指三相异步电动机，而220V电机应该是单相异步电机。
对于把三相异步电机改成单相异步电机这是在不得已的情况下才进行改动，因为改动之后其电机的各种性能会有所下降的，比如改成单相电机后它的功率会下降，因此我们在改动之前应该对电机的负载做一番论证。
380V三相电机改成220V单相电机的要求三相异步电机改成单相异步电机在电机的功率上是有要求的，功率不能太大。
我们根据经验要求改动的电机一般在1KW以下为最好。
380V三相电机改成220V单相电机的接线方法我们知道对于3KW及以下的电机其定子绕组都是接成星形的，对于星形接法的这种电机在改动接线时其接法是不用改变的，我们把三相电机的三根引出线中的任意两根分别与市电220V的一根火线L相连接和零线N相接。
那么电机剩余的一根引出线先接一个启动电容，那么电容的另一端与220V的任意一根线连接都可以，至于和零线还是和火线相接就要看我们有没有转动方向的要求了，因为电容的另一端和火线接是一个转动方向；与零线接又是一个转动方向。
所接电容大小及耐压值的计算对于电容大小的计算是这样确定的，当电动机绕组是星形接法时，所用电容的容量为C=（800~1600）XI/U。
在这里I是三相电机的额定电流值、U是电机绕组上的电压，一般是指220V。
例如额定功率是1KW的电机，那么绕组的电流应该是2.5A，若改为单相运行，单相电压应为220V，那么所接的电容应该为：C=（800~1600）X2.5/220=9.1μF~18.2μF，因此我们可以选12μF的电容。
耐压值的估算对于所接的电容其耐压值可以用经验公式求得大致范围值：UC=1.6U，因此上述所配的电压值是UC=1.6X220=352V。
我们按照选大不选小的原则，其电容的耐压值可以选择400V的即可。
三相电动机改单相电机

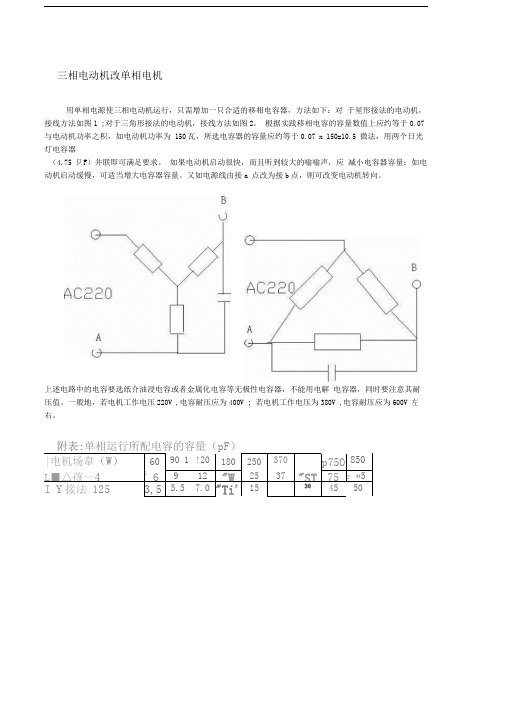

用单相电源使三相电动机运行，只需增加一只合适的移相电容器，方法如下：对 于星形接法的电动机，接线方法如图1 ;对于三角形接法的电动机，接线方法如图2。
根据实践移相电容的容量数值上应约等于0.07与电动机功率之积，如电动机功率为 150瓦，所选电容器的容量应约等于0.07 x 150=10.5 微法，用两个日光灯电容器
（4.75卩F ）并联即可满足要求。
如果电动机启动很快，而且听到较大的嗡嗡声，应 减小电容器容量；如电动机启动缓慢，可适当增大电容器容量。
又如电源线由接a 点改为接b 点，则可改变电动机转向。
上述电路中的电容要选纸介油浸电容或者金属化电容等无极性电容器，不能用电解 电容器，同时要注意其耐压值。
一般地，若电机工作电压220V ,电容耐压应为400V ; 若电机工作电压为380V ,电容耐压应为600V 左右。
附表:单相运行所配电容的容量（pF ）
|电机场韋（W ）［40 60 90 1 !20 180 250 370 p75O 850
— L ■△孩—4 1 6 9 12 "W 25 37 "ST 75 r «5 I Y 接法 125 3,5 5.5 7.0 "Ti ' 15
30 45 50。
我是一名乡村家电维修人员。
一些工业上用的三相异步电机流入乡村，功率从几百瓦到上千瓦不等。
因为大局部农家没有三相电，不克不及直接运用。
自己依照一些书上引见的办法，试改了几个，但结果不睬想，革新后呈现了以下问题(1)带载才能变差，不如三相运用时有劲。
(2)发烧快，且不易启动。
(3)在机外设离心开关，运用时极不便利，可否将其作废，从其余方面改良。
(4)所配电容器易损。
有没有一种比拟简略的办法核算任务电容和启动电容的容量。
(5)请问3kw以上的三相异步机可否改作单相电机运用?如何改最简洁适用。
1．单相异步电机较同容量的三相异步电机体积大，运转功能差，所以我国目前只做小容量的单相异步电机，现有产物功率从几瓦到1．3kW 左右。
思索到改接后电机的平安、经济运转及性价比后，准则上我们可以把1kW及以下三相异步电机改为单相电容运转式异步电机，把1．1～7．5kW三相异步电机改为单相电容启动与运转异步电机。
2．1kW及以下三相异步电机改接时，应该选用正品油浸式金属膜纸介电容做附加电容，电容的耐压必需拔取450V以上。
电容量按C=14．6In拔取，式中In为三相异步电机额外电流，算出数值后取整数，再寻觅相顺应的电容即可。
3．1kW及以下电机接线办法如图l所示。
原电机接线盒内“Y”型接法连片不动，把选好的电容C并接在Ul和V1之间，把零线接在Ul端，前线接在wl端即可；如电机回转，则接在wl端的相线不动，把原先接在u1端的零线改接在Vl端，即可改动电机转向。
4．1．1～7．5kW之间的三相异步电机改接时，也应该选用正品的油浸式金属膜纸介电容器做启动运转电容。
电容器的耐压Uc=2．2Un拔取，Un为三相电机额外电压，运转电容Cp=1600*（In/Un）；启动电容CN=(2～3)CP。
以上式中：Uc透露表现启动、运转电容的两头所接受的电压，Cp透露表现运转电容器，Cn透露表现启动电容，In透露表现三相异步电机额外电流，Un透露表现三相异步电机额外电压。
三相电机改单相怎么改改完功率能达到多少做好有电路图改动后功率会下降1/3，转速不会变，将电机接成三角形，一根线接零线，一根线接火线线，另一根线和火线之间接一个电容，估计20微法就可以了。
改动后三相绕组部分绕组没有充分利用，切空间旋转磁场也跟三相旋转磁场有很大差异，总体表现为电机的实际输出功率下降。
具体电容参数以及接法：一.1kW及以下三相异步电机改接时，应该选用正品油浸式金属膜纸介电容做附加电容，电容的耐压必须选取450V以上。
电容量按C=14．6In选取，式中In为三相异步电机额定电流，算出数值后取整数，再寻找相适应的电容即可。
二.原来星形接法尽量改为三角形接法，（星形接法与三角形接法电压是根号3 倍）三相电机改单相的具体接线方法小功率三相电动机在单相电源上运行的接法，图LJ是它的接线图，图中B相和C相绕组相当于电容式电机的主绕组，A相绕组相当于辅助绕组，C2和K是辅助启动元件，电动机起动后关掉K从而切断C2减少A相绕组的电流。
搜问互助六团中级团合作回答者：1人 2012-02-04简单方法，任意每组一头并掉，另三头接电，放一钢珠里面，会转是对了，不转圈对调每组线头，直到会转圈。
三相改单相加一只电容就可以，一般取功率的百分之五左右。
有六个线头不知道怎么分用万用表测电阻，通的，是一对。
追问：测过有4根线的电阻一样还有两根线的电阻是一样的是不是电机绕组烧了呢？回答：我说的是，测导通，断定，每一个绕组的2个头。
追问：是啊我是那样测的但是有一个头跟另外三个头是导通的还有一个头只跟一个头导通回答：那你就是短路了吗？一个头，和一个头，导通，才是一个绕组你到底明白电机不？不行，你就找专业的修理吧。
整错了，烧了，损失更大。
介绍几种简便易行的方法，可以不改动电机内部绕组而将三相电机改为单相运行。
有6种：一、加电容法Ｙ形接法的三相异步电机按下图所示改接：△形接法的三相异步电机按下图所示改接：此时电机的输出功率为标称功率的55%～90% 。
三相电机能改两相吗？三相发电机怎么接两相电？三相电机改单相接线方法图解三相380V电机应用非常广泛，在某些只有单相电源的情况下，也可以通过一些办法把三相电机改为两相电机的。
但是也容易存在一些问题。
比如：启动困难、输出功率不够，大约只有60%左右、转矩小没力、容易发热、长时间运行影响寿命等。
改造前提首先必须要确定三相电机的三个绕组首尾端是否正确。
三相电机首尾端如果错乱，改了以后会引起电机烧毁。
如果三相电机接线端子没拆过，或者接入三相电能正常运行，说明端子是正确的。
也可以直接看电机接线盒里的端子编号排布，正确排列如下（注意看线标）接线三相改单相一共 Y 型和△型两种接法。
我们先看一下Y 型接法，如下所示:反转接线正转接线再看一下△型接线，如下所示: 反转接线接火绞接零线接多线-------接火线正转接线 线线在上面的接线中，零火线可以调换；如果需要反转把接电容的一条线换到电容的另外一端即可。
电容选用电容应选用油浸式金属膜纸介电容，耐压值必须取450V以上。
运行电容的计算公式：C=1950l/Ucos 0, C为运行电容容量（uf-微法）,I是电机额定电流值（A）, U是额定电压，cos 0是功率因数，一般电机上都有标注。
根据经验：1KW的电机一般用70uf左右的电容就差不多了，具体可以根据自己的负载情况进行调整。
建议原则上3KW以下的电机都可以改，但是大功率三相电机改单相电机以后功率会衰减的很多，发热更严重，并且不能带比较重的负载，所以还是建议最好改 1.5KW以下的电机。
如果需要改1.5KW以上的电机，还需要加一个启动电容，启动电容一般取运行电容倍左右。
接火线接零线2。
1000W以下三相交流电动机
改为单相交流电动机接线(图)
江苏省泗阳县李口中学沈正中
把三相电动机当单相电动机用，功率比原三相电动机要小多。
由于三相改单相后，有主线圈与辅助线圈的存在，各线圈的工作方式不同。
长期连续使用久了会导致各线圈老化程度不同。
三相改单相后输出功率将大大减小，自身的负载也将增大，使用时的负载范围将会很小。
下图供参考：
1. “三角形”型三相电动机改单相（图1、图2）
图1 图2
2. “星三角形”型三相电动机改单相（图3、图4）
图3 图4
附表：不同功率、不同接法三相电动机作单相运行时所配电容容量(μF)
原三相电动机功率(W) 40 60 90 120 180 250 370 550 750 850
△接法配电容容量(μF) 4 6 9 12 18 25 37 55 75 85
Y接法配电容容量(μF) 2.5 3.5 5.5 7.0 11 15 22 30 45 50。
三相电机改单相怎么改改完功率能达到多少做好有电路图改动后功率会下降1/3，转速不会变，将电机接成三角形，一根线接零线，一根线接火线线，另一根线和火线之间接一个电容，估计20微法就可以了。
改动后三相绕组部分绕组没有充分利用，切空间旋转磁场也跟三相旋转磁场有很大差异，总体表现为电机的实际输出功率下降。
具体电容参数以及接法：一.1kW及以下三相异步电机改接时，应该选用正品油浸式金属膜纸介电容做附加电容，电容的耐压必须选取450V以上。
电容量按C=14．6In选取，式中In为三相异步电机额定电流，算出数值后取整数，再寻找相适应的电容即可。
二.原来星形接法尽量改为三角形接法，（星形接法与三角形接法电压是根号3 倍）三相电机改单相的具体接线方法小功率三相电动机在单相电源上运行的接法，图LJ是它的接线图，图中B相和C相绕组相当于电容式电机的主绕组，A相绕组相当于辅助绕组，C2和K是辅助启动元件，电动机起动后关掉K从而切断C2减少A相绕组的电流。
搜问互助六团中级团合作回答者：1人 2012-02-04简单方法，任意每组一头并掉，另三头接电，放一钢珠里面，会转是对了，不转圈对调每组线头，直到会转圈。
三相改单相加一只电容就可以，一般取功率的百分之五左右。
有六个线头不知道怎么分用万用表测电阻，通的，是一对。
追问：测过有4根线的电阻一样还有两根线的电阻是一样的是不是电机绕组烧了呢？回答：我说的是，测导通，断定，每一个绕组的2个头。
追问：是啊我是那样测的但是有一个头跟另外三个头是导通的还有一个头只跟一个头导通回答：那你就是短路了吗？一个头，和一个头，导通，才是一个绕组你到底明白电机不？不行，你就找专业的修理吧。
整错了，烧了，损失更大。
介绍几种简便易行的方法，可以不改动电机内部绕组而将三相电机改为单相运行。
有6种：一、加电容法Ｙ形接法的三相异步电机按下图所示改接：△形接法的三相异步电机按下图所示改接：此时电机的输出功率为标称功率的55%～90% 。
图中Ｃ1为运行电容，C2为启动电容，都需采用电力电容器，其耐压值必须不低于450V。
C1、C2的容量可按下式估算：C1=1950I/U³cosθC2=(1～4)C1式中C的单位为（uF）；I为电机额定电流（A）；U为电机额定电压（V）；cosθ为功率因数，一般取0.5～0.7。
特别地，对于功率为1KW以下的三相异步电动机，可以不用C2，但C1数值要适当增大。
可按C1=13I估算选取，式中C1的单位为（uF），I为原电动机的额定电流（A）。
电容的容量应选合适，否则电动机不能正常运行和温升过高。
对于只有几百瓦的小功率三相异步电动机，电容容量可按C=0.06P（Y接时）和C=0.1P （△接时）选取，式中C的单位为（uF），P为电机功率（W）。
C1、C2容量可以相同，如转速太快，可加大负荷或减小电容容量，如转速太慢，可减小负荷或加大电容容量。
二、改进的加电容法为了提高电动机的输出功率，可按下图方法接线，C1的选取同“方法一”中的C1，C2、C3、R按下式选取：C2=(2～4)C1C3=2C1R=0.25U/I三、电容、电感移相法采用一只电感（应注意电感L的载流能力）和一支电容从单相电源取得三相对称电压，按下图的方法接线，这种方法适应性较强，但要配置铁芯电感，也可以用单相自耦调压器来代替。
对于较大的电动机宜采用此法。
例如，当电机为2.2KW采用“△接”时，电容C选254uF，电感L选取78mH。
电容C，电感L可按下式选取：C=(Ssin(60+φ)³10^6)/(1.5WU^2)L=(1.5U^2)/(WSsin(60-φ))式中C的工作电容容量为（uF）；L：电感量（H）；S：电动机额定功率（VA）；φ：电动机额定负载时的功率因数角（度）；W：角频率（W=2πF=314）四、配电阻法下图中的电阻R的选配要得当。
R值可选为两相绕组的电阻值的5～10倍，图中QA为按钮开关。
五、加开关法按下图中装启动开关K，便可以接入单相运行。
六、电子控制法对于功率为2～3KW的三相异步电动机，移相电容的容量需达到200～300 uF或更大，由于耐压高，故体积大，价格高。
而用本法则无需移相电容，经证明，当电动机采用“△接”时，转速不超过1500转/分，启动装置能有效地与之配合工作。
注：对于三相异步电动机来说，一般每kW的额定电流约为2A，即2.2kW的三相异步电动机的额定电流约为4.4A。
单相电机配用电容不是越大越好电风扇、排气扇、吸油烟机、洗衣机、电冰箱、空调器、农用小型水泵、木工电动刨床、家庭保健摇摆机等电器上，常使用单相电容运转式电动机。
在家电维修实践中，电容损坏是造成电机运转失常的常见故障，但有的修理员对运转电容的选配不很注意，甚至有“运转电容越大越好”的错误认识。
下面举出的两个实例，是在近年维修中遇到的。
[例1]一台金龙牌300mm台扇，在中、低挡位不能启动运转，电机发出“哼哼”声；在高挡位时，扇叶运转很慢。
打开风扇前罩，用手拨动扇叶感觉很吃力，扇叶不能靠惯性转动。
拆开机头外壳，发现电机轴承中润滑油已干涸，用注射器在前后轴承中滴进少许润滑油后，拨动扇叶转动自如。
通电试机，发现电机运转仍很不理想，在中、低挡位扇叶只是很缓慢地运转，在高挡位上转速也远达不到要求，吹出来的风很弱。
再次拆开电机外壳，发现有部分线圈烧焦变色。
再检查电扇机座底板，发现所配用的电容容量为3uF/500V，根据经验容量显然过大。
经询问用户得知，去年自己曾修过这台风扇，因嫌启动性能不好，就向邻居电工要了一只吊扇用的电容器装了上去，结果风扇越用越坏，最后导致启动线圈发热严重而烧毁。
[例2]一台得康牌家用保健摇摆机，空载时电机带动的搁架摇摆10多分钟即自动停止，而将双腿放上搁架后，只能摇摆几分钟就停了下来。
用户告知：此机因摇摆无力曾送出修理，换了一只电容器后，虽然运转很有力，但运转几分钟就会停下来。
打开摇摆机底板，发现新换上去的电容规格为3uF／400V。
通电观察，电机运转10分钟后即停止转动，摸电机外壳很烫，手根本不能在上面停放。
这说明控制电路已经处于过热保护状态，电机因保护电路切断电流而停转。
换用一只规格为1．5uF／500V的电容，通电试机，电机连续运转了30分钟，机壳只有微热，温度升高正常，并且运转也很有力。
维修把有的人在维修单相电容运转式电机时，为了提高电动机的启动转矩，常随意选大容量的电容换上，误认为电容容量越大越好。
其实，这种做法虽能提高启动转矩，但电机的启动电流也会以更大的比率增加，这对电机是极为不利的。
一般情况，在单相电容启动式电机中，启动绕组中串联的电容容量增加1倍，启动转矩只能增加50％，而启动电流却要增加200％。
在单相电容运转式电机中，当电容容量增加2倍时，启动转矩虽可增加近2倍，但电机的效率将降低50％。
这会使电机几乎不能驱动原来的负载，如继续通电，电机长时间处于过负载状态，将烧坏绕组。
可见，维修电机时，如果对配用的电容器选择不当，会给电机带来严重后果。
更换启动、运转电容时，最好选用与原配置参数相同的电容。
如果电容器损坏，又不知道或看不清标注参数，可按下面公式计算选配：C=8JS(uF)式中，C-配用的电容量，单位为微法(uF)；J-电机启动绕组电流密度，一般选5～7A／平方mm；s-启动绕组导线截面积(平方mm)。
此文例1中金龙台扇电机启动绕组线圈重新绕制后，测出启动绕组线径为0．17mm，则截面积S=0．0226平方mm，选J=7A／平方mm，所以C=8³7³0．0226≈1．26uF实际选配参数为1．2uF±5％，耐压500V的电容。
另外应注意电容的耐压值一定要高于400V，以防击穿。
三相异步电机改成单相异步电机三相异步电机改成单相异步不改结构和绕组参数我所知道的一共有三种方法1、并电容移相2、电容电感移相（此法还适用于380V的两相电源）3、拉开式电容移相额定电流：电机额定工作状态下，输出额定功率时，定子绕组的线电流额定电压：电机额定工作状态下，定子绕组的线电压着重介绍一下第一种并电容移相的方法这个方法应该最简单接线方法：三相电源线的接线柱上随便找两个接线柱并上一个电容,空着的一个接单相电源的相线,随便一个电容器的两端接另一根线打个比方吧a、b、c三线头。
a、b接电源，a、c接电容，若反转，将电源改为b、c电容计算公式是: C=1950*I/U*COSI =电机的额定电流 U =额定电压 COS 功率因数C =电容容量 (微法)接线时,在原来三相电源线的接线柱上随便找两个接线柱并上一个电容,空着的一个接电源的一相电,随便一个电容器的两端接另一根线,如果反转,电容器的那一根线换到电容器的另一段就可以了功率因数需要计算一下功率因数³效率＝电机额定功率/（根号3³额定电压³额定电流)效率＝（电机额定功率/电机输入功率）³100％电机输入功率=（根号3³U线³I线)按上述公式可以算出电机的功率因数再通过电容计算公式是: C=1950*I/U*COS即可算出连接所需电容的容量因为电机铭牌上的数据不一定准确所计算的电机效率可能有误或大于1 或等于1Y系列异步电动机 10KW以下的效率在76％－86％之间可以做一个参考实在不行，您还可以根据这些资料，直接选用合适的电容0.4KW 星形 0.024uf三角形 0.06uf0.8KW 星形 0.036uf三角形 0.06uf1.0KW 星形 0.06uf三角形 0.1uf1.6KW 星形 0.1uf三角形 0.16uf2.5KW 星形 0.15uf三角形 0.25uf三相异步电动机接线盒（星型、三角型接法示意图）一、三相异步电动机接线盒内部接线图三相异步电动机接线盒内部接线图二、三相异步电动机星型接法三、三相异步电动机三角形接法三相电动机用单相电源供电的方法对于星形接法的电动机，接线方法如图1；对于三角形接法的电动机，接线方法如图2。
根据实践移相电容的容量数值上应约等于0．07与电动机功率之积，如电动机功率为150瓦，所选电容器的容量应约等于0．07³150=10．5微法，用两个日光灯电容器(4.75uF)并联即可满足要求。
如果电动机启动很快，而且听到较大的嗡嗡声，减小电容器容量；如电动机启动缓慢，可适当增大电容器容量。
又如电源线由接a点改为接b点，则可改变电动机转向。
