接地电阻测试仪常见故障原因和解决方法

接地电阻测试仪常见故障及相应解决方案
常见故障1：当电池电压正常且测量了接地电阻时，测量数据不准确，误差较大。

原因：该故障通常是由检测信号滤波和调制电路故障引起的。

常见原因是滤波器电感T1损坏。

解决方法：更换滤波器电感T1。

常见故障2：发现电池电压正常，但无法测量接地电阻。

原因：该故障通常是由开关电源，功率计的AC / DC转换以及恒流输出部分的故障引起的。

解决方案：用频率计测量C端口；如果没有820Hz AC输出，请逐渐检查电路部分，从输出变压器，开关管，振荡电路等中找出故障部分，然后更换新部件进行维修。

常见故障3：测量时，HT2571接地电阻测试仪的指针不移动，或者电池电压和接地电阻测试仪的指针不移动。

原因：这可能是由于电表烧坏或电表与电路板之间的连接断开引起的。

这也是由于在使用或运输过程中接地电阻测试仪的过度振动。

解：首先，打开前面板并用手移动指针。

如果指针不能自动归零，则表明仪表已损坏。

否则，应焊接头部，并用电阻测量仪表。

如果电路断开，则表示仪表已烧坏。

然后使用万用表的电流和电压文件来测量原始的连接头连接器，按下接地电阻表以检查电压按钮。

如果万用表有电压指示，则表明接地电阻测试仪的故障是由万用表损坏引起的。

更换新仪表后，即可对其进行维修。

如果仪表头状况良好，请打开接地电阻测试仪的外壳，并检查仪表头的连接。

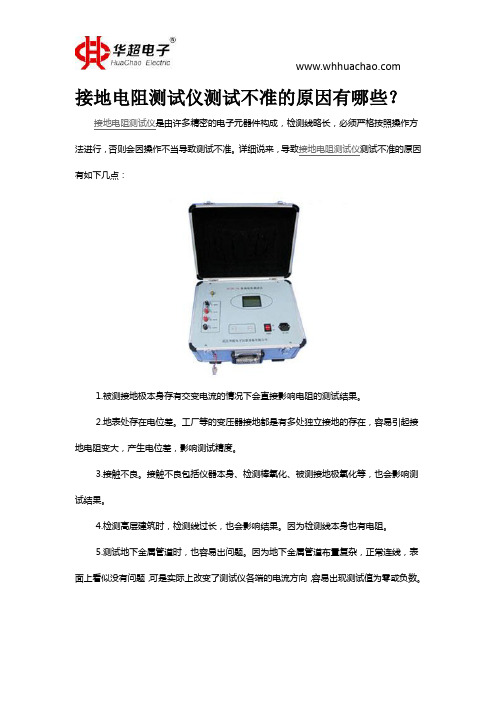

接地电阻测试仪测试不准的原因有哪些？
接地电阻测试仪是由许多精密的电子元器件构成，检测线略长，必须严格按照操作方法进行，否则会因操作不当导致测试不准。

详细说来，导致接地电阻测试仪测试不准的原因有如下几点：
1.被测接地极本身存有交变电流的情况下会直接影响电阻的测试结果。

2.地表处存在电位差。

工厂等的变压器接地都是有多处独立接地的存在，容易引起接地电阻变大，产生电位差，影响测试精度。

3.接触不良。

接触不良包括仪器本身、检测棒氧化、被测接地极氧化等，也会影响测试结果。

4.检测高层建筑时，检测线过长，也会影响结果。

因为检测线本身也有电阻。

5.测试地下金属管道时，也容易出问题。

因为地下金属管道布置复杂，正常连线，表面上看似没有问题，可是实际上改变了测试仪各端的电流方向，容易出现测试值为零或负数。

防雷接地电阻测量误差分析及处理对策一、引言随着现代科技的迅猛发展，雷电防护已经成为了一个重要的话题。

在雷电防护工程中，接地电阻的测量是至关重要的一环。

准确的接地电阻测量可以保证设备的安全运行，而误差的测量则可能导致不可预测的事故发生。

对于接地电阻测量误差的分析和处理对策显得格外重要。

二、常见的接地电阻测量误差1. 地质条件不同造成的误差由于地质条件的不同，不同地段的接地电阻会有所差异。

在干燥的沙漠地区，土壤的电导率会相对较低，接地电阻会较大；而在湿润的地区，土壤的电导率会更高，接地电阻则相对较小。

这种地质条件带来的误差在雷电防护工程中是难以避免的。

2. 测量设备问题引起的误差在实际操作中，测量设备的问题也可能导致接地电阻测量误差。

接地电阻测试仪器的电池电量不足、连接线路松动等问题都可能导致测量结果的不准确。

测量操作人员的经验和技术水平也会对接地电阻测量结果产生影响。

如果操作不规范、不严谨，也可能导致误差的产生。

三、处理对策1. 选择合适的测量设备为了尽可能的减小测量误差，我们首先需要选择一款合适的接地电阻测试仪器。

这款仪器需要具备精准的测量功能、稳定的电池电量和可靠的连接线路等。

我们还需对该测量设备进行定期的检查和维护，以确保其工作状态良好。

2. 根据地质条件进行实地勘察在进行接地电阻测量之前，我们需要对所在地区的地质情况进行实地勘察。

通过了解地质条件，我们可以对接地电阻的大致范围有一个预估，从而更好地选择合适的测量方法和工具。

3. 规范操作流程为了避免人为操作不规范导致的误差，我们需要对测量操作流程进行规范化。

操作人员需要接受专业的培训，掌握测量操作的规范流程，严格按照操作要求进行测量，避免不必要的误差产生。

4. 数据分析及对比在进行接地电阻测量时，我们需要对不同地段的测量结果进行数据分析及对比。

通过对比不同地段的测量数据，我们可以更好地发现数据异常和误差，及时进行修正和补救。

5. 整改措施一旦发现误差，我们需要及时进行整改措施。

接地电阻测试仪常见故障原因及排除方法接地电阻测试仪是一种用于测量接地系统电阻的专用仪器。

它广泛应用于电力系统、铁路系统、建筑物、电器设备等领域。

但是，由于各种原因，接地电阻测试仪有时会出现故障，影响其正常使用。

本文将介绍接地电阻测试仪常见故障原因及排除方法。

一、接地电阻测试仪常见故障原因1. 电路连接不良电路连接不良是接地电阻测试仪常见的故障原因之一。

这种故障会导致测试仪无法正常工作，甚至造成测量数据失真。

出现连接不良的原因可能是接线松动或氧化，电线损坏等。

2. 仪器损坏接地电阻测试仪也可能会出现硬件故障，例如电源问题、开关损坏、显示屏损坏等。

这些故障需要专业技术人员进行修理。

3. 环境因素接地电阻测试仪在使用时也容易受到环境因素的影响，例如电磁干扰、温度变化、潮湿等。

这些环境因素可能会导致测试数据发生偏差，甚至影响设备的使用寿命。

二、接地电阻测试仪故障排除方法1. 检查电路连接一旦接地电阻测试仪不能正常工作，检查电路连接就是最重要的一步。

用户可以仔细检查所有电线的接线是否牢固。

如果出现电线松动或氧化，应该进行清洁和重新连接操作。

需要注意的是，在检查电路连接之前，一定要先切断测试仪的电源，以避免任何可能的电击风险。

2. 更换损坏的部件如果经过电路连接的检查后，接地电阻测试仪仍然无法正常工作，可能是出现了损坏的组件或配件。

这一类故障需要专业技术人员进行维修。

如果您是专业使用接地电阻测试仪的用户，那么您可能已经知道了如何更换损坏的部件。

如果您并不熟悉这方面的知识，最好请专业维修人员进行操作。

3. 注意环境因素为避免环境因素对测试仪的影响，用户需要注意工作环境。

需要保持测试仪在干燥、温度适宜的环境下使用。

如果测试仪使用过程中受到电磁设备的干扰，可以更换测试仪的位置或者将其他电磁设备远离测试仪的位置。

需要注意的是，在任何情况下，都不要将测试仪置于有可能产生静电的环境下。

4. 及时更新固件接地电阻测试仪的使用需要依赖固件支持。

影响接地电阻测量因素的分析及改善措施接地电阻测量在建筑工程验收和防雷检测中必不可少，由于测量方法及环境因素的影响，对测量结果产生了一定的影响。

文章分析了导致接地电阻测量误差的主要原因并提出了减小或者抑制测量误差发生的措施。

对于工程技术人员正确测量接地电阻及获得准确的数值提供了技术参考。

标签：接地电阻；测量；误差0 引言雷电能量巨大，直接击在建筑物或大地上时，因电效应、热效应和机械力效应会造成严重的建筑物损坏和人员伤亡，避雷接地是使雷击时所产生的雷电流通过埋在地下的导体向大地释放，以避免雷击损害的接地[1]。

近年来，工程技术人员使用的接地电阻的测量方法有很多，最常用的有两点法、三点法、三极法、四极法、大电流法及变频法。

在实际操作中，有很多干扰因素的存在会对工程技术人员的测量结果产生影响，例如：电压极和电流极引线间的互感、地下附近的金属物、电压表内部参数、大地的趋肤效应、干扰信号、季节因素、仪器使用误差等因素，以致于不能得到准确而有效的测量数据。

在防雷安全接地检测中测量接地电阻，必须做到准确而有效[2-3]。

因此，研究分析影响防雷接地的各个因素，进而采取相应的预防和改进措施，对于工程技术人员准确测量接地电阻有着重要意义。

1 电流极引线和电压极引线之间的互感对测量结果的影响采用直线补偿法测量接地电阻时，在对角线的长度达到几百米的大接地网中，需采用四到五倍对角线电流极引线长度测量，则电流极引线、电压极引线则需要达到几千米的长度。

电流极和电压极引线在很长的范围内平行敷设，而且间距较小时，会产生比较大的互感电势，其互感电势会对接地电阻的测量值产生影响，此外，测量值与线缆的长度、线缆敷设的距离、所用测试电流的幅值、频率及线缆距地面的高度等也有关系[4-6]。

电流极引线中电流的流动，会耦合到电压极引线而产生电压，其耦合产生的电压将直接疊加到所欲测量的电压上，使得电压极电位升高，最终导致所测接地电阻值较真实接地电阻值偏大。

接地电阻测试仪测量数据不准确怎么办
接地电阻测试仪是广泛应用于电力、邮电、铁路、石油、化工、通信、矿山等部门测量各类装置接地电阻、导体阻值以及土壤电阻率和电压的一起。

在接地电阻测试仪使用过程中，通常会因为某些因素导致测量数据不准确，此时，我们应该找到影响因素，“对症下药”。

因为土壤构成不同，地质紧密、干湿不一，以及架空地线、水管、电缆造成的测量数据不准确，其解决方法是对不同点进行测量，取平均值。

当辅助接地极电阻过大时，可在地桩处泼水或使用降阻剂降低电流极的接地电阻。

测试夹与接地测量点接触电阻过大，可以用锉刀货砂纸将接触点打磨，将测试夹子与磨光触点充分接触。

接地电阻测试仪读数不稳定，跳动，这可能是因为干扰过大的因素造成的。

解决方法是选用抗干扰性能强的接地电阻测试仪，如武汉华超生产的HCDW系列接地电阻测试仪，然后调整防线方向，避开干扰大的方向。

此外，检查电池电量或电源接口，避免因电源问题造成的读数不稳定、跳动等现象。

在接地电阻测试仪使用过程中，需要尽量避免外界因素对测量结果的影响，对于出现的问题，应及时与供应商联系，在正确的指导下尝试修复测试仪器，如果不能及时有效的解决，应联系厂家检修，以免造成重大损失或事故。

防雷接地电阻测量误差分析及处理对策防雷接地电阻测量是建筑物、设备和设施安全运行的重要保证，也是防雷系统工程验收的重要指标之一。

但在实际的工程中，由于各种原因，防雷接地电阻的测量误差常常会存在，给防雷系统的性能评估和工程验收带来困难，甚至影响工程质量和安全。

对防雷接地电阻测量误差进行分析，并提出相应的处理对策，对于提高防雷系统工程的质量和安全性具有重要意义。

1. 电极接地方式选择不当。

在防雷接地电阻测量中，电极接地方式的选择对测量结果具有重要影响。

如果选择不当，会导致测量误差增大。

如果采用垂直接地方式，当土壤电阻率不均匀时，会造成测量结果偏离实际值。

2. 环境条件干扰较大。

测量现场可能存在各种环境条件干扰，如电磁干扰、温度变化等，这些因素会导致接地电阻测量误差增大。

3. 测量仪器精度不足。

如果使用的测量仪器精度不足，或者未经过校准，也会导致接地电阻测量误差增大。

4. 测量操作不规范。

测量操作不规范，如测量电流和电压的接线不正确、测量时间过短等，都会导致测量误差的产生。

二、防雷接地电阻测量误差对策在进行防雷接地电阻测量时，应根据实际情况选择合适的电极接地方式，尽量减小测量误差。

可以在土壤电阻率较大的地方采用平行接地方式，在土壤电阻率较小的地方采用垂直接地方式。

在进行测量时，应尽量减小各种环境条件的干扰，可以采取一些措施，如在测量现场设置屏蔽罩，减小电磁干扰；在测量之前进行预热，使测量仪器稳定在一个温度范围内等。

在进行测量时，应选择高精度的测量仪器，并经过校准，以保证测量结果的准确性。

在进行测量时，应严格按照操作规程进行，包括正确接线、适当测量时间等，以减小测量误差。

引起接地电阻测试仪误差的因素在电力系统的运维和故障处理中，接地电阻测试仪是一个非常重要的工具。

它可以用来测量接地电阻的大小，以确保电力设备的安全性和可靠性。

然而，这种测试仪器可能存在一定的误差，因此需要了解引起误差的因素，以便正确地使用测试仪器并准确地解读测试结果。

测试仪器的质量首先，测试仪器的质量是影响测试结果准确性的一个重要因素。

如果测试仪器的质量不好，比如制造工艺不佳或者选用的元器件并不精确，那么测试结果就可能会存在误差。

在选购和使用测试仪器时，应该选择质量较高、品牌较好的产品，避免因为测试仪器的质量问题导致误差。

此外，使用测试仪器时应当遵循生产厂家提供的使用方法和注意事项，避免因为错误使用导致测试结果的误差。

测试点的选择测试点的选择也会影响测试结果的准确性。

在测试接地电阻时，应当选择尽可能接近实际接地点的位置进行测试。

如果测试点和实际接地点之间有较大的距离或者存在阻抗问题，那么测试结果就会存在误差。

此外，在选择测试点时，还应当根据具体情况选择合适的接线点和接线方式。

对于不同的接线方式，会对测试结果产生不同的影响。

因此，在使用接地电阻测试仪进行测试时，需要选择正确的接线方式和接线点，以确保测试结果的准确性。

环境影响测试环境也会对测试结果产生影响。

在测试过程中，应当尽量避免存在外界干扰，比如电磁场和辐射等。

这些干扰会对测试仪器的测量信号产生影响，从而导致测试结果的误差。

此外，测试过程中的温度等环境因素也会对测试结果产生影响。

在使用测试仪器时，应当注意环境温度的变化，尽量保持稳定，以避免因温度的变化导致误差。

人员技能最后，还有人员技能的因素。

只有熟练地掌握测试仪器的使用方法，才能准确地测试接地电阻。

如果人员技能不够，比如操作不熟练或者无法正确解读测试结果，那么测试结果的准确性就无法保证。

因此，在使用接地电阻测试仪时，需要培训和提高工作人员的技能水平，确保他们能够熟练地掌握测试仪器的使用方法，并且能够正确地解读测试结果。

接地电阻表常见故障及维修方法摘要；在使用电力设备或相关工程时，必须确保接地装置的接地电阻满足电气安全规程中设定的安全值，以绝对保证电力设备的安全运行和操作人员的人身安全。

接地措施不当将威胁设备安全和人身安全。

阐述了接地电阻的概念，阐述了接地电阻表的测量方法和检定方法，对正确使用接地电阻表，确保安全具有重要意义。

关键词：接地电阻表；常见故障；维修方法1接地分类接地分为作战基地、防御基础和地面复制。

地基是为保证电气设备或通信设备在正常情况或故障下正常可靠运行而建立的基础设置系统。

如设置变压器中性点位置、计算机信息系统逻辑设置、停电、电压互感器初级线圈中性点指示等。

安全悬挂是指地面电力设备在不利条件下的外漏安放，如安装钢丝、电气设备支架等。

重复设置是指将零线或PE线的一个或多个部分用停止装置重新连接到地板上（注：电源为TN-S系统，PE线和N线必须严格分开，且 N 线不宜重复设置）。

2 质量保证估计阻力等级的好坏是衡量悬架状况的重要指标。

正确理解设置的概念非常重要。

土壤是一种具有极低电阻和高电位的物质。

吸收大量电荷后仍能保持同样的功率。

接地是通过停止电线，提供电流故障放电电流和电源，并提供零可能的参考位置，以确保电力系统的运行和人身安全的装置的其他部分与下半身的电气连接.的工作人员。

接地电阻值是指大地在离开接地电极到大地并向远处传播时所遇到的电阻。

它在理论上被定义为身体与地面与地面和地下水的比率。

低电压是指电气设备的固定部分与潜在鸡蛋之间的电位差。

可能的零点是指距离下半身20米或错误的地方。

电流接地是指当电气设备发生故障时，使用塞子以半球形三通形式在地面流动的电流。

它主要由三个要素组成：大地自身的电阻、接地体与大地过度接触的力、接地电极周围的大地电阻。

接地电阻值的很大一部分是周围土壤的电阻。

因此，在土地改革过程中，土壤阻力是阻力的关键决定因素。

当要求器件的电阻值较低时，应进行换地。

接地电极的形状也决定了电阻值。

接地电阻测试仪常见故障及排除方法（1）表头指针不动，包括检查电池电压及接地电阻测试仪测量时表头指针都不动，“OK”灯亮。

故障原因由表头烧毁或连接表头与线路板连线断开引起，打开表头面板，用手拨动指针，如指针不能自动回零，表明表头已震坏；否则焊下表头，用万用表电阻档测量表头，如开路表明表头已烧坏。

再用万用表电流电压档测量原连接表头接头，按下地阻仪检查电压按钮，如万用表有电压指示，表明仪表故障由表头损坏引起，更换新表头后即可修复；如表头完好，再打开仪器外壳，检查表头连线，如断开接上即可。

电缆交流耐压试验装置适用于10kV、35kV等电缆的交流耐压试验。

电缆交流耐压试验装置主要由变频电源（主机）、励磁变压器、谐振电抗器、电容分压器组成。

此类故障通常都是由于仪器使用或运输途中振动过大引起，因此本仪器在使用和运输途中应注意防震，以免造成不必要的损坏。

（2）检查电池电压正常而不能进行接地电阻测量。

此故障通常是由于开关电源、交直流转换、以及恒流输出部分故障，用频率计测量C端口。

无820Hz交流输出，可逐步检查该部分电路，从输出变压器，开关管，振荡电路等找出故障部分，更换新零件即可修复。

（3）检查电池电压正常而进行接地电阻测量时测量数据不准，误差大。

此故障通常是由于检测信号滤波及调效电路故障引起，最常见是滤波电感T1损坏引起，更换T1电感即可修好。

（4）进行接地电阻测试仪测量时测量数据飘浮不定，时准时不准等。

问题出在电阻仪与地桩（辅助电极）及被测接地体连接不好引起，常见有三条连接导线有断开或接头地方松，导致导电性能不好。

如使用过程中发现导线与两端的接头金属片断开，一定要用焊锡重新把它焊牢，才能保证仪器的正常测量工作。
