XRD与TEM的使用区别X射线衍射（XRD）和透射电子显微镜（TEM）是两种在材料科学研究中常用的表征工具。
尽管它们都用于研究材料的晶体结构和微观结构，但它们在原理、样品准备、分辨率和应用领域等方面存在一些重要区别。
原理:X射线衍射是一种利用材料对入射X射线进行散射的现象来研究材料结构的技术。
当X射线经过材料后，它们将按照布拉格的散射条件发生衍射，从而形成具有特定位置和强度的衍射峰。
通过分析这些衍射峰，可以确定晶体的晶胞参数和晶体结构。
TEM是利用电子束与样品相互作用的现象来研究材料的技术。
通过加速电子到几百千伏特的能量，使其具有波长较短的性质，可以对样品进行高分辨率的成像。
透射电子从样品中透射出来，并通过透射和散射与显微镜中的检测器交互作用，从而产生TEM成像。
样品准备:对于XRD而言，样品制备相对较简单。
通常只需要将样品粉碎成细小的粉末或制备薄膜即可。
然后，将样品放置到一个固定位置，进行测量即可。
相比之下，TEM需要制备非常薄的样品。
一般来说，样品的厚度需要控制在几十到几百纳米之间。
通常，样品需要通过离子切割、机械切割或槽钳切割等方法制备。
制备过程对于TEM来说是比较复杂和耗时的。
分辨率:TEM因其使用电子束成像而具有非常高的分辨率。
通常，TEM的分辨率在纳米至亚纳米级别。
这意味着它可以提供非常详细的材料结构和化学成分信息。
同时，TEM也可以用于观察原子级别的微观结构。
与此相比，XRD的分辨率较低。
通常情况下，XRD可以提供晶体结构的信息以及晶胞参数和晶体衍射峰的位置。
但是，XRD很难直接观察到微观结构。
应用领域:XRD广泛应用于分析晶体结构、材料相变、晶体生长以及确定材料的纯度等领域。
它在材料科学、地质学、化学、物理学等领域中都得到了广泛应用。
TEM在材料科学研究中也有很多应用。
它常用于研究材料的晶格缺陷、微观组织、晶体生长等。

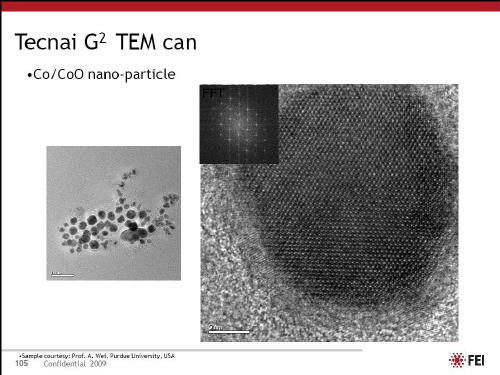

此外，TEM还可以用于观察纳米材料的形貌、大小和形状等特性。
综上所述，XRD和TEM是两种不同的表征工具，它们在原理、样品准备、分辨率和应用领域等方面存在较大的区别。
XRD与TEM的使用区别X射线衍射（XRD）和透射电子显微镜（TEM）是两种常用的材料结构表征技术，它们在材料科学研究和工业应用中具有重要作用。
XRD和TEM使用不同的原理和方法来研究材料的结构和性质。
本文将详细比较XRD和TEM的使用区别，包括原理、样品要求、分辨率、应用范围和优缺点等方面。
首先，XRD是通过材料对入射的X射线进行衍射分析，来确定晶体的结构、晶胞参数、晶体相和晶体缺陷等信息。
X射线的波长通常为0.1-0.2 nm，与材料的晶胞尺寸相当。
XRD的关键设备是衍射仪，通过旋转样品和探测器记录衍射图样，并根据衍射峰位置、强度和宽度等信息分析样品的晶体结构。
TEM利用加速电压为200KeV的电子束通过材料薄片，通过物质与电子的相互作用来产生透射电子图像。
TEM的关键设备是透射电子显微镜，包括电子源、透射电子束光学系统和像差校正系统。
TEM能够提供高分辨率的图像，可观察到纳米尺度的晶粒、晶体缺陷和界面等微观结构。
其次，样品要求方面，XRD需要制备出粉末或薄膜样品，并保证样品的晶体性和均匀性。
样品的制备过程涉及粉末研磨、取样、加热和制备薄膜等步骤。
而TEM对样品要求较高，需要制备出薄到几十纳米的薄片样品。
样品的制备过程包括切片、研磨、电解抛光和离心离析等步骤。
因此，TEM的样品制备更加复杂和耗时。
然后，分辨率方面，XRD的分辨率主要取决于X射线波长和样品晶体结构等因素，一般在0.1-1 nm范围内。
而TEM的分辨率主要受到电子波长的限制，一般在0.1-10 nm范围内，比XRD具有更高的分辨率。
因此，TEM可以观察到更小尺寸的微观结构细节。
在应用范围方面，XRD广泛应用于研究晶体材料的结构和性质，如金属、陶瓷、半导体、无机晶体等。
它可以用于确定晶体结构、相变、应力和腐蚀等问题。
而TEM主要应用于材料的微观结构表征，如纳米颗粒、薄膜、纤维和晶体缺陷等，通常用于材料的形貌观察和纳米技术研究。
最后，XRD和TEM具有各自的优缺点。
