铁路信号集中监测系统站机功能测试大纲

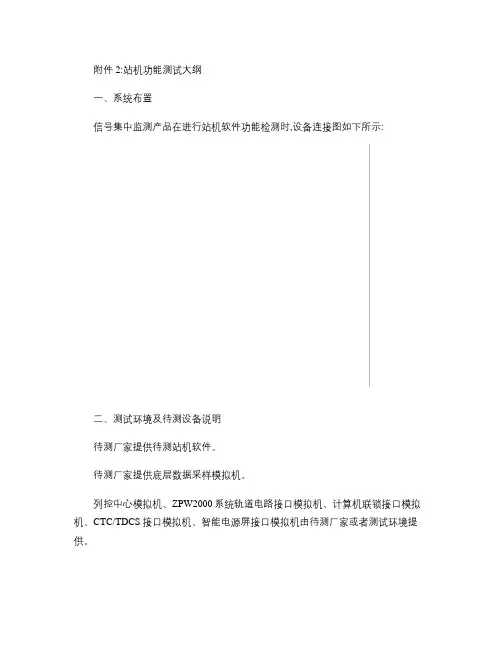

附件4_电务段中心测试大纲一、系统布置信号集中监测产品在进行电务段中心测试时，设备连接图如下所示：二、测试流程对于电务段中心测试，整个测试流程如下；1)准备阶段：厂家在进行电务段中心测试前，需准备待测版本号的电务段中心安装程序。

2)部署阶段：厂家将待测软件以及数据配置文件等信息部署在电务段中心测试环境上；3)功能测试阶段：根据电务段中心测试用例，逐条进行测试并记录结果；4)结论判定阶段：根据测试记录和细则8.4的原则，给出电务段中心测试的结论。

三、测试用例号类别结果1.登录服务器，选择监测车站709号文5.6.4.1A 选择标准车站显示标准站场图信息2.实时显示站场图709号文5.6.1A在标准车站站场图上设定某一条进路。

终端上的标准车站实时站场图始终和站机保持一致。

3.外电网综合质量监测（监测内容：外电网输入相电压、线电压、电流、频率、相位角、功率）709号文5.1.1A在标准站上，使用数据采样模拟机向站机发送外电网数据，在终端上进行以下操作：1)调看外电网“实时值”功能。

2)调看外电网“日报表”功能。

3)调看外电网“日曲线”功能。

4)调看外电网“月曲线”功能。

5)调看外电网“年曲线”功能。

1)弹出实时值对话框，可以看到对应监测内容的实时值，可将实时值导出或打印。

2)弹出日报表对话框，可以看到对应监测内容当天的日报表，也可看到历史日报表，可将日报表导出或打印。

3)弹出日曲线对话框，可以看到对应监测内容的历史曲线，可将日曲线导出或打印。

4)弹出月曲线对话框，可以看到对应监测内容月统计曲线，可将月曲线导出或打印。

5)弹出年曲线对话框，可以看到对应监测内容年统计曲线，可将月曲线导出或打印。

4.交流连续式轨道电路(监测内容：轨道继电器交流电压、直流电压)709号文5.1.3.1A在标准站上，使用数据采样模拟机向站机发送交流连续式轨道电路数据，在终端上进行以下操作：1)调看轨道电路“实时值”功能。

2)调看轨道电路“日报表”功能。

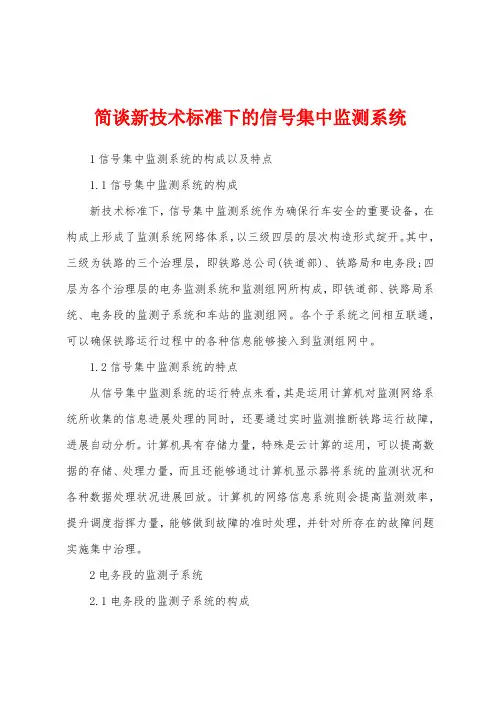

简谈新技术标准下的信号集中监测系统1信号集中监测系统的构成以及特点1.1信号集中监测系统的构成新技术标准下，信号集中监测系统作为确保行车安全的重要设备，在构成上形成了监测系统网络体系，以三级四层的层次构造形式绽开。

其中，三级为铁路的三个治理层，即铁路总公司(铁道部)、铁路局和电务段;四层为各个治理层的电务监测系统和监测组网所构成，即铁道部、铁路局系统、电务段的监测子系统和车站的监测组网。

各个子系统之间相互联通，可以确保铁路运行过程中的各种信息能够接入到监测组网中。

1.2信号集中监测系统的特点从信号集中监测系统的运行特点来看，其是运用计算机对监测网络系统所收集的信息进展处理的同时，还要通过实时监测推断铁路运行故障，进展自动分析。

计算机具有存储力量，特殊是云计算的运用，可以提高数据的存储、处理力量，而且还能够通过计算机显示器将系统的监测状况和各种数据处理状况进展回放。

计算机的网络信息系统则会提高监测效率，提升调度指挥力量，能够做到故障的准时处理，并针对所存在的故障问题实施集中治理。

2电务段的监测子系统2.1电务段的监测子系统的构成电务段的监测子系统在设备构成上包括数据库、接口和网路效劳器，电务段应用效劳器、时钟效劳器和防病毒效劳器，通信前置机，还包括电源设备、网络通信安全设备、防雷设备和监测终端等等。

监测终端主要包括三个方面的内容，即班组、车间以及电务段调度终端，还会依据电务段实际运行需要建立其他的终端。

数据库效劳器担当信息存储的职责，包括开关量信息、报警信息等等，都会传递到数据库中。

在整个的电务段监测子系统中，电务段应用效劳器是中心，对各个效劳器和通信前置所产生的数据信息进展处理，并负责信息传递工作。

系统中的各种设备都建立连接，形成通信网络，各种数据信息都能够在网络平台上交互，由此而形成数据流，发挥数据信息调度功能和数据信息路由功能。

为了确保电务段的监测子系统的运行安全，在系统的中心还配备有阻挡外界非法入侵的防火墙，对不良信息进展有效检测的入侵检测系统以及系统的漏洞扫描装置，由此而对外网的数据里以严格监控，对网络运行中所存在的风险流量进展监控，并通过实时扫描准时发觉系统的风险漏洞。

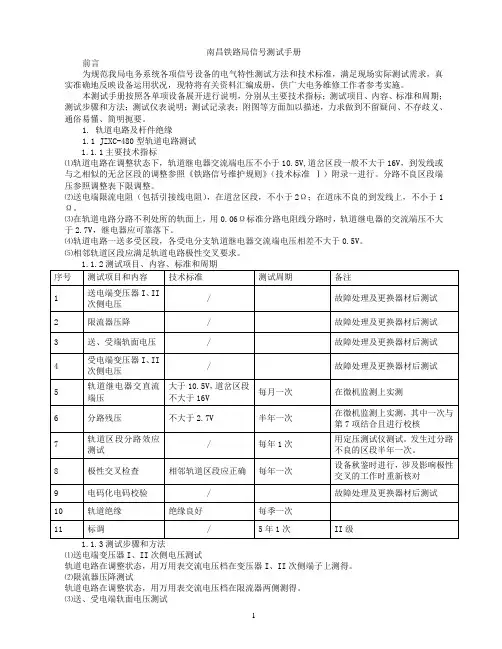

南昌铁路局信号测试手册前言为规范我局电务系统各项信号设备的电气特性测试方法和技术标准，满足现场实际测试需求，真实准确地反映设备运用状况，现特将有关资料汇编成册，供广大电务维修工作者参考实施。

本测试手册按照各单项设备展开进行说明，分别从主要技术指标；测试项目、内容、标准和周期；测试步骤和方法；测试仪表说明；测试记录表；附图等方面加以描述，力求做到不留疑问、不存歧义、通俗易懂、简明扼要。

1. 轨道电路及杆件绝缘1.1 JZXC-480型轨道电路测试1.1.1主要技术指标⑴轨道电路在调整状态下，轨道继电器交流端电压不小于10.5V,道岔区段一般不大于16V，到发线或与之相似的无岔区段的调整参照《铁路信号维护规则》（技术标准Ⅰ）附录一进行。

分路不良区段端压参照调整表下限调整。

⑵送电端限流电阻（包括引接线电阻），在道岔区段，不小于2Ω；在道床不良的到发线上，不小于1Ω。

⑶在轨道电路分路不利处所的轨面上，用0.06Ω标准分路电阻线分路时，轨道继电器的交流端压不大于2.7V，继电器应可靠落下。

⑷轨道电路一送多受区段，各受电分支轨道继电器交流端电压相差不大于0.5V。

⑸相邻轨道区段应满足轨道电路极性交叉要求。

⑴送电端变压器I、II次侧电压测试轨道电路在调整状态，用万用表交流电压档在变压器I、II次侧端子上测得。

⑵限流器压降测试轨道电路在调整状态，用万用表交流电压档在限流器两侧测得。

⑶送、受电端轨面电压测试轨道电路在调整状态，用万用表交流电压档在送、受电端轨面测得。

⑷受电端变压器I、II次侧电压测试轨道电路在调整状态，用万用表交流电压档在变压器I、II次侧端子上测得。

对于预叠加ZPW-2000A电码化的区段，应将送电端限流电阻调至中间位置，送电端变压器二次测电压使用10V（或接近10V）档，调整室内送电端变压器，使受电端电压符合要求。

⑸轨道继电器交直流电压测试在轨道电路测试盘上或在微机监测上直读测得。

分路不良区段480型端压参照调整表下限调整。

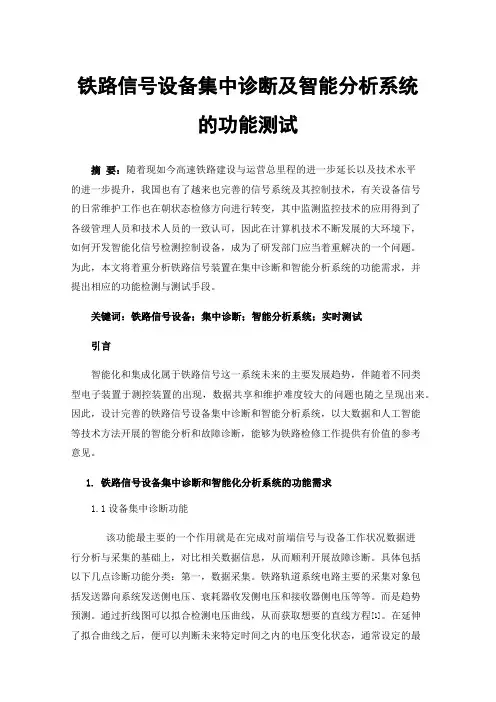

铁路信号设备集中诊断及智能分析系统的功能测试摘要：随着现如今高速铁路建设与运营总里程的进一步延长以及技术水平的进一步提升，我国也有了越来也完善的信号系统及其控制技术，有关设备信号的日常维护工作也在朝状态检修方向进行转变，其中监测监控技术的应用得到了各级管理人员和技术人员的一致认可，因此在计算机技术不断发展的大环境下，如何开发智能化信号检测控制设备，成为了研发部门应当着重解决的一个问题。

为此，本文将着重分析铁路信号装置在集中诊断和智能分析系统的功能需求，并提出相应的功能检测与测试手段。

关键词：铁路信号设备；集中诊断；智能分析系统；实时测试引言智能化和集成化属于铁路信号这一系统未来的主要发展趋势，伴随着不同类型电子装置于测控装置的出现，数据共享和维护难度较大的问题也随之呈现出来。

因此，设计完善的铁路信号设备集中诊断和智能分析系统，以大数据和人工智能等技术方法开展的智能分析和故障诊断，能够为铁路检修工作提供有价值的参考意见。

1.铁路信号设备集中诊断和智能化分析系统的功能需求1.1设备集中诊断功能该功能最主要的一个作用就是在完成对前端信号与设备工作状况数据进行分析与采集的基础上，对比相关数据信息，从而顺利开展故障诊断。

具体包括以下几点诊断功能分类：第一，数据采集。

铁路轨道系统电路主要的采集对象包括发送器向系统发送侧电压、衰耗器收发侧电压和接收器侧电压等等。

而是趋势预测。

通过折线图可以拟合检测电压曲线，从而获取想要的直线方程[1]。

在延伸了拟合曲线之后，便可以判断未来特定时间之内的电压变化状态，通常设定的最长预测时间只有30min左右，只需要在这一范围之内拟合曲线内部任意一个点上的电压数值，如果低于标准数值，那么系统就会自动发出警报，提醒相关人员采取一定的应急措施1.2关键数据对比和智能分析集中诊断与智能化分析系统内部数据对比属于判断故障类型的主要条件，应当合理的对比实时数据与标准设计，如果发现数据超出标准范围，就说明发生了异常情况，显示异常信息期间还会发送警报。

铁路信号集中监测系统的分析与运用铁路信号集中监测系统是铁路交通管理的重要组成部分，通过对铁路信号系统进行实时监测和分析，可以确保铁路运输的安全性和高效性。

在这篇文章中，将对铁路信号集中监测系统的分析与运用进行探讨。

铁路信号集中监测系统主要包括信号灯、道岔、电子设备等多个组件。

这些组件通过电气信号传递信息，以实现列车的位置控制、速度控制和行进安全，是铁路交通运行的关键设备。

由于运行环境的恶劣和设备老化等原因，这些组件可能会出现故障和损坏，从而影响到铁路运输的安全性和效率。

通过对信号系统进行集中监测，可以及时发现和处理潜在的问题，确保铁路运输的正常运行。

铁路信号集中监测系统通过采集和分析信号系统中的数据，可以实现对信号灯、道岔等组件的实时监测。

数据采集是监测系统的基础。

通过安装传感器和数据采集设备，将信号系统中的各种数据，如电压、电流、阻抗等，实时传输到监测系统中进行分析。

监测系统通过对这些数据的分析和对比，可以判断信号系统中是否存在异常情况。

一旦发现异常，监测系统会自动发送警报信息，并及时通知相关人员进行处理。

这样，不仅可以提高故障的发现效率，还可以减少人工干预，提高铁路运输的安全性。

铁路信号集中监测系统的运用不仅可以提高铁路运输的安全性，还可以提高一列车的效率。

通过实时监测和分析，可以了解到信号系统中的运行状况，包括道岔的开合情况、信号灯的亮灭情况等。

根据这些信息，可以合理安排列车的行进路径，减少因信号系统故障导致的列车延误。

在信号灯短路、道岔异常等紧急情况下，监测系统可以自动切换信号状态，确保列车的安全行进。

这种自动化的控制方式，不仅提高了列车的行车效率，还减少了人工操作的错误和延迟，提高了列车运行的安全性。

铁路信号集中监测系统的分析与运用也存在一些问题和挑战。

在铁路运输中，信号系统是非常庞大且复杂的，它涉及到多个组件和设备的协同工作。

如何对这些数据进行有效的采集和分析，以及如何准确地判断异常情况，是一个需要深入研究的问题。

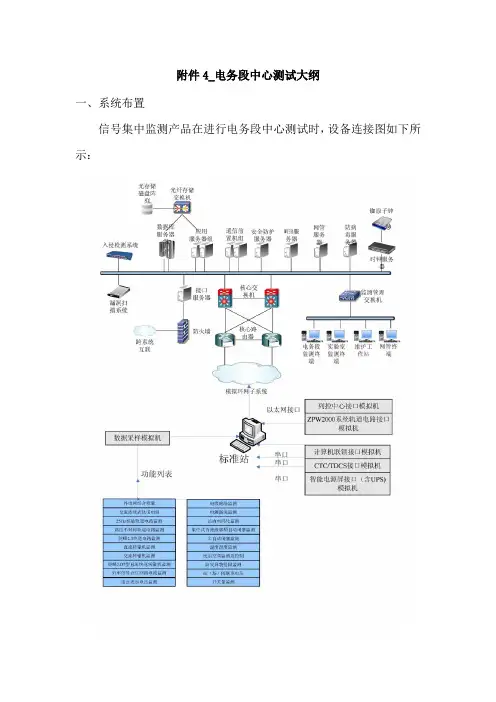

附件4_电务段中心测试大纲一、系统布置信号集中监测产品在进行电务段中心测试时，设备连接图如下所示：二、测试流程对于电务段中心测试，整个测试流程如下；1 准备阶段：厂家在进行电务段中心测试前，需准备待测版本号的电务段中心安装程序。

2 部署阶段：厂家将待测软件以及数据配置文件等信息部署在电务段中心测试环境上；3 功能测试阶段：根据电务段中心测试用例，逐条进行测试并记录结果；4 结论判定阶段：根据测试记录和细则8.4的原则，给出电务段中心测试的结论。

三、测试用例序功能描述号终端上可同时显示所辖中间站和中继依据 709 号文 5.6.5 条项点类别测试过程 1 调看终端多站场图功能。

期望结果 1 能显示所辖中间站的区段画面。

测试备注结果 64. 站（关闭站）的区段画面通信前置机： 1.用户登录、修改配置等权限的管理 2.用户及密码管理 3.系统在线自检，记录系统运行日志 709 号文 5.7.2 条 65. 1）调看通信前置机修改配置界面。

2）调看通信前置机用户权限管理界面。

3）调看通信前置机系统运行日志界面。

1）修改配置之前需输入正确的用户名和密码，然后修改程序的配置文件。

2）能对用户进行添加和删除，能对用户密码进行修改。

3）能查看系统在线自检、运行日志。

通信前置机：双机冗余，均衡负载，自动切换管辖 709 号文 5.7.3 条 66. 车站 1）调看两台通信前置机所连 1）通信前置机平均分布所辖车站。

接的车站数。

2）所有车站全部自动切换到另外一台通信前置机。

2）退出其中一台通信前置机。

3）通信前置机重新平均分布所辖车站。

3）重新运行退出的通信前置机。

通信前置机： 67. 时钟自动校核通信前置机： 68. 系统运行状态管理 709 号文 5.7.4 条 709 号文 5.7.5 条 1）修改通信前置机时钟。

1）通信前置机能自动校时。

1）调看系统运行状态功能。

1）能查看车站和终端的连接状态。

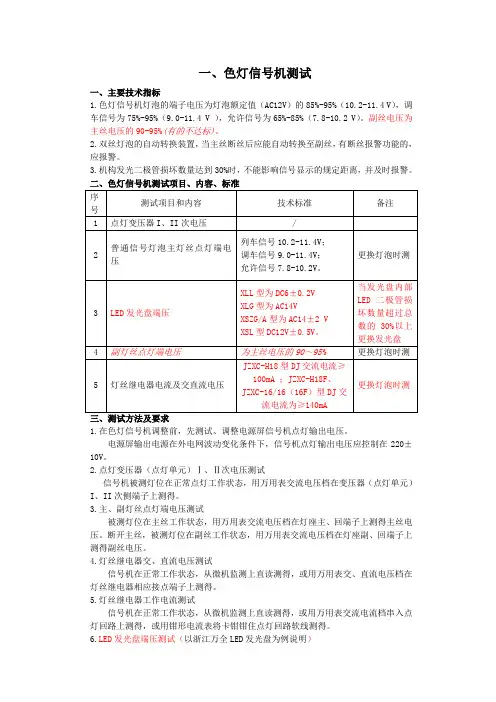

一、色灯信号机测试一、主要技术指标1.色灯信号机灯泡的端子电压为灯泡额定值（AC12V）的85%-95%（10.2-11.4 V），调车信号为75%-95%（9.0-11.4 V ），允许信号为65%-85%（7.8-10.2 V）。

副丝电压为主丝电压的90-95%(有的不达标)。

2.双丝灯泡的自动转换装置，当主丝断丝后应能自动转换至副丝，有断丝报警功能的，应报警。

3.机构发光二极管损坏数量达到30%时，不能影响信号显示的规定距离，并及时报警。

三、测试方法及要求1.在色灯信号机调整前，先测试、调整电源屏信号机点灯输出电压。

电源屏输出电源在外电网波动变化条件下，信号机点灯输出电压应控制在220±10V。

2.点灯变压器（点灯单元）Ⅰ、Ⅱ次电压测试信号机被测灯位在正常点灯工作状态，用万用表交流电压档在变压器（点灯单元）I、II次侧端子上测得。

3.主、副灯丝点灯端电压测试被测灯位在主丝工作状态，用万用表交流电压档在灯座主、回端子上测得主丝电压。

断开主丝，被测灯位在副丝工作状态，用万用表交流电压档在灯座副、回端子上测得副丝电压。

4.灯丝继电器交、直流电压测试信号机在正常工作状态，从微机监测上直读测得，或用万用表交、直流电压档在灯丝继电器相应接点端子上测得。

5.灯丝继电器工作电流测试信号机在正常工作状态，从微机监测上直读测得，或用万用表交流电流档串入点灯回路上测得，或用钳形电流表将卡钳钳住点灯回路软线测得。

6.LED发光盘端压测试（以浙江万全LED发光盘为例说明）被测发光盘在工作状态，用万用表直流电压在档发光盘G、25%端子上测得100%LED 点亮电压。

将25%端子配线移至75%端子，用万用表直流电压在档发光盘G、75%端子上测得75%LED点亮电压。

此时应有灯丝报警。

四、测试仪表说明1. MF14万用表。

2. 钳型电流表二、联锁道岔1.ZD6、ZD7电动转辙机测试一、主要技术指标5 表示继电器交直流电压6 电机定子、转子线圈电阻1.ZD6系列：单定子工作电阻（2.85±0.14Ω）*2（ZDG-Ⅲ型）或（2.65±0.14Ω）*2（DZG型）刷间总电阻4.9±0.245Ω(ZDG-Ⅲ型)或5.1±0.245Ω(DZG型)。

《铁道信号集中监测系统运用与维护》课程标准一、课程信息二、课程性质1.课程类型及功能《铁路信号集中监测系统与维护》是铁道通信信号专业的一门专业主干课。

主要讲授信号集中监测系统的监测内容（项目）、采集标准与采集原理，信号集中监测系统与其它设备的接口等内容。

通过学习，使学生能够了解信号集中监测系统，掌握采集项目、采集原理以及熟练对监测设备的日常操作，能够对日常监测数据进行调阅、故障分析。

2.课程功能定位三、课程目标与内容1.课程总目标监督信号设备运行情况，保障行车安全、服务运输生产，保证信号设备安全、可靠、稳定运行。

2.课程具体目标表5 课程教学安排注2：每个任务（单元）最多不超过12学时。

四、课程考核本课程采用闭卷考试，主要考核信号集中监测系统的基本知识、信号集中监测系统的监测内容、采集原理和接口、结合实际监测数据或曲线能够分析故障原因。

期评总成绩：最终成绩=平时成绩×50%+期末考试成绩×50%。

平时成绩可包括但不仅限于课堂考勤、课堂表现、作业、期中测验、单元测验等。

五、实施要求1.授课教师基本要求本课程由具有本科学历以上、铁路信号控制专业知识和丰富教学经验的老师担任。

2.实践教学条件要求（1）校内实训室（2）校外实训基地3.教学方法和策略（1）教学方法：根据学情分析和教学内容特征，选择项目化教学、翻转课堂教学法、案例教学法、情景教学法、工作过程导向教学法、探究式教学法等教学法。

（2）教学策略：可选择采用网络教学平台实现混合式教学，引进行业、企业专家参与教学等。

4.教材和数字化资源的选用表9 课程参考教材选用表表10 铁路车站自动控制系统维护课程数字化资源选用表六、教学过程管理与反思。

高速铁路发生迅速但发展时间相对较短，专业内容较新，因此课程内容还需根据相关要求进行相应调整，使之更符合铁路相关岗位的要求。

本课程缺少微课教学资源，并且没有校企共同开发教材。

针对上述问题，后续改进过程中一是加强教学团队建设，培养高水平、高素质的课程骨干教师，加大教师继续教育和培训的力度，促使教师业务素质的不断提高。

信号集中监测系统一、信号集中监测系统结构及原理信号集中监测系统以主要信号设备为对象，以融合的现代传感器、现场总线、计算机网络通讯、软件工程及数据库等技术为手段，监测并记录设备运行状态、统计分析相关数据、加强设备管理，为信号维护管理部门掌握设备当前状态、进行故障分析、指导现场作业和管理提供科学依据，从而提高信号设备维护效率和维护水平。

（一）信号集中监测系统功能1.模拟量监测功能◆外电网输入相电压、线电压、电流、频率、相位角、功率监测。

◆电源屏输入电压、电流、输出电压、电流；25Hz电源输出电压、频率、相位角监测。

◆电动转辙机道岔转换过程中转辙机动作功率、电流、动作时间、转换方向监测。

◆道岔表示交、直流电压监测。

◆电缆绝缘监测。

◆电源对地漏泄电流监测◆列车信号机点灯回路电流的监测◆集中式有、无绝缘移频自动闭塞区间移频发送器发送电压、电流、载频、低频，区间移频接收器轨入(主轨、小轨)电压，轨出1 、轨出2电压、载频、低频，区间移频电缆模拟网络电缆侧发送电压、接收电压、发送电流监测。

◆环境状态的模拟量温度、湿度、民用空调电压、电流、功率监测。

◆防灾系统与列控系统分界口处接口直流电压监测。

◆站(场)间联系线路直流电压、场间联系电压、自闭方向电路电压、区间监督电压监测。

2.开关量监测功能◆对按钮状态、控制台表示状态、关键继电器状态等开关量进行监测。

◆列车信号主灯丝断丝状态监测。

◆环境监控开关量监测。

◆监测系统接口功能，满足对计算机联锁、列控中心、TDCS/ CTC、、智能电源屏、ZPW2000、有源应答器、道岔缺口等具有自诊断功能的信号设备，通过接口方式获取所需的状态信息和报警信息功能。

3.故障报警监测系统根据设备故障性质产生三类报警和预警：◆一级报警：涉及到行车安全的信息报警。

◆二级报警：影响行车或设备正常工作的信息报警。

◆三级报警：电气特性超限或其它报警。

◆预警：根据电气特性变化趋势，设备状态及运用趋势等进行逻辑判断并预警。

信号集中监测系统作业指导书作业指导书编号项目内容信号集中监测系统施工一、技术要求1.放线要准确无误，确保线型正确，保证导线有足够长度，走线要合理，所有电缆必须从远端走。

2.线把绑扎要平直美观。

3.所有导线都要留有余量，焊接必须可靠，确保无虚焊、假焊，焊接表面要平滑光亮、无毛刺。

4.导线时要认真仔细，确保导线完毕后所有线连接正确、可靠。

5.监测模块安装要合理牢固。

6.所有开关量的采集连线应接在对应继电器的空接点上。

7.系统监测信息应与站场信号设备实时工作状态相一致。

二、施工准备1.劳动组织序项目单位数量备注号1 施工负责人人 1 看图、记录负责全面工作2 设备安装人 6根据实际情况，看机械室的大3 放线人3~4小及组合架的多少4 配线人 45 系统调试人 26 防护员人 2 既有线施工2.工具序号名称规格单位数量备注1 烙铁50W 把 32 烙铁75W 把 23 工具包套 2 小工具4 数字万用表块 2 用于导线和调试5 对讲机台 2 既有线施工防护6 钢卷尺5米卷 1 机柜安装时测量7 钢锯弓把 18 电钻把 13.主要材料序号名称规格单位数量备注1 信息传输线RV（16*0.15）百米若干2 信息传输线双芯对绞屏蔽线RWPS（23*0.15*2）米若干用于站内发送盒到采集机柜的连接3 信息传输线SBYYP（16*0.15*2）米若干用于移频柜到模拟量衰耗器板的连接4 信息传输电缆4芯电缆米若干5 电源采集线67芯电缆米若干电压传感器与电源采集机柜的连接6 信息传输线3*4芯屏蔽电缆RVVP（7*0.15）米若干用于电流传感器与电源采集机柜的连接7信息传输电缆4芯电缆RVVP（7*0.15*4）米若干8 信息传输线36芯电缆米若干电源采集机柜的模拟量输出至模拟量衰耗器板9信息传输扁平缆28AWG-40 百米若干衰耗器模拟量输出至模拟量采集机10信息传输扁平缆28AWG-50 百米若干衰耗器开关量输出至开关量采集机11微机监测通信通道2*4芯通信电缆米若干通讯机械室引出至路由器有I 、II两路12 扎紧带各型袋待定绑线13 穿线板各类块待定穿线14 绝缘套管4mm5mm米待定15 焊锡丝卷待定16 标签纸张待定三、作业程序3.1 工艺流程图3.2 操作方法信号集中监测系统的施工一般在车站联锁系统作业完毕后进行，但条件允许的情况下，最好与车站联锁系统同步施工，这样可以避免某些工作的重复作业。

电务综合监控分析诊断系统测试大纲上海铁路局电务处上海铁路局上海电务段河南辉煌科技股份有限公司2008.61、道岔分析类别报警概要信息详细报警信息报警条件（同时满足）测试步骤测试方式测试结论道岔无表示道岔表示断路器故障道岔1DQJ未动作，道岔表示消失，期间发生熔丝报警。

初步判断为：道岔表示断路器故障。

1、道岔表示消失持续20秒以上；2、道岔表示消失与1DQJ无关（表示消失时刻晚于1DQJ落下时刻10秒以上）；3、熔丝报警发生时刻与道岔表示消失时刻相差不到5秒。

1、断开道岔表示断路器RD42、测试完毕后恢复保险。

搬动道岔，查看表示及表示电压是否正常现场（62#道岔）室内表示电路断线或继电器线包断线道岔1DQJ未动作，道岔表示消失，检查分线盘交直流电压，其中定表交流电压= X，定表直流电压= X，反表交流电压= X，反表直流电压= X。

初步判断为：室内表示电路断线或继电器线包断线。

1、道岔表示消失持续20秒以上；2、道岔表示消失与1DQJ无关（表示消失时刻晚于1DQJ落下时刻10秒以上）；3、交直流电压范围：交直流电压均应在正常值以上。

1、拔掉DBJ或FBJ2、查看分线盘交直流电压。

3、测试完毕后搬动道岔，查看表示及表示电压是否正常。

现场（62#道岔）ZD6道岔表示电路电容断线道岔1DQJ未动作，道岔表示消失，检查分线盘交直流电压，其中定表交流电压= X，定表直流电压= X，反表交流电压= X，反表直流电压= X。

初步判断为：ZD6道岔表示电路电容断线。

1、道岔表示消失持续20秒以上；2、道岔表示消失与1DQJ无关（表示消失时刻于晚于1DQJ落下时刻10秒以上）；3、交直流电压范围：定/反位交流（15，25），定/反位直流（5，15）；1、断开电容一端配线。

2、查看分线盘交直流电压。

3、测试完毕后搬动道岔，查看表示及表示电压是否正常。

现场（62#道岔）室外表示电缆断线或二极管道岔1DQJ未动作，道岔表示消失，检查分线盘交直流电压，其中定表交流1、道岔表示消失持续20秒以上；2、道岔表示消失与1DQJ无关（表示消失时刻于晚于1DQJ落下时刻10秒以上）；1、分线盘断开X3电缆线或室外电缆盒断开二极管配线2、查看分线盘交直流电压现场（52#道岔）开路电压= X，定表直流电压= X，反表交流电压= X，反表直流电压= X，初步判断为：室外表示电缆断线或二极管开路。

铁路信号集中监测系统的分析与运用铁路信号集中监测系统是指对铁路信号设备和线路进行实时监测和分析的系统。

它能够自动化地收集、处理和分析信号设备的状态信息，实现对信号设备的故障诊断和预警，提升铁路运输的安全性和可靠性。

铁路信号集中监测系统主要由以下几个模块构成：1. 数据采集模块：通过安装在信号设备上的传感器，对信号设备的状态信息进行采集，包括电压、电流和温度等参数。

2. 数据处理模块：对采集到的状态信息进行实时处理和分析，通过建立数学模型和算法，判断信号设备的工作状态是否正常，识别潜在的故障。

4. 预警模块：根据故障诊断结果，对可能发生的故障进行预警和报警。

预警模块可以向相关人员发送报警信息，帮助他们及时采取措施修复故障，避免事故的发生。

铁路信号集中监测系统的运用可以为铁路运输提供多方面的支持：1. 提升安全性：通过对信号设备状态的实时监测和分析，可以及时发现故障和潜在的危险，在事故发生前采取预防措施，减少事故的发生率，提升整个铁路运输系统的安全性。

2. 提高运输效率：通过对信号设备工作状态进行监测，可以及时发现设备的故障和异常，减少设备停机时间和维修时间，提高设备的可用性和运输的效率。

通过对运输过程进行实时监测和调度，可以提升运输的效率和准确性。

4. 提升用户体验：通过对信号设备的监测和预警，可以减少信号故障导致的晚点和停机，提升旅客的出行体验。

通过对运输过程的实时监测和调度，可以提前预测运输需求，更好地满足用户的需求。

铁路信号集中监测系统的分析与运用能够提升铁路运输的安全性、效率和用户体验，为铁路运输的可持续发展提供支持。

在未来，随着技术的不断发展和系统的不断完善，铁路信号集中监测系统将发挥更加重要的作用。

铁路信号集中监测系统运用分析发布时间：2021-03-02T01:52:46.274Z 来源：《中国科技人才》2021年第3期作者：宋毅[导读] 仿真性能系统故障判断、电务综合信号管理平台、信号监测平台四个方面进行深入分析，促使人们对于该系统的具体应用有更加深入的了解。

中国铁路北京局集团有限公司天津电务段天津市 300140摘要：本文主要是针对于铁路信号集中监测系统运用进行研究，首先探讨铁路信号集中监测系统具有的功能，然后分析铁路信号集中监测系统的实际运用，主要是从机械学习设备级别故障判断、仿真性能系统故障判断、电务综合信号管理平台、信号监测平台四个方面进行深入分析，促使人们对于该系统的具体应用有更加深入的了解。

关键词：铁路；信号集中监测系统；应用前言：随着经济的不断发展，科技也得到了发展。

从近些年来的具体情况来看，城市铁路交通道路已经得到了非常快的发展速度，而信号集中监测系统是保障行车的关键，提升该系统的运行可靠性显得十分重要，这也成为当下铁路部门工作的重点内容。

当充分发挥出信号集中监测系统的功能与作用，能够为人们提供真实可靠的数据，从而帮助相关工作人员对于相关故障和问题作出更加准确的判断，以便能够更加准确解决相关问题。

一、铁路信号集中监测系统具有的功能当应用信号集中监测系统时，应当具备如下功能：（1）分析道岔电路运行的具体情况，对检测器所传输的信号进行处理，同时判断和执行下一步处理，还需要监测岔电路转化的具体过程，从而保障整个转化过程是不会出现任何问题的。

（2）对站场逻辑关系进行分析，系统需要及时检索出铁路在形成过程中所发生的故障，然后对其进行记录，并且还要发出预警，便于工作人员能够充分能利用系统所收集到的各种信息数据而进行分析，从而对故障发生的具体位置进行确定，以便能够及时处理故障，保障铁路在行车时的稳定性与安全性。

（3）检测区间闭塞分区，当展开具体检测时需要先对整体区间做出简要分析，以对电压信号变化情况进行分析，然后对铁路设备的具体质量进行分析，以便能够确保铁路在运行上能够保持良好的稳定性与安全性[1]。
