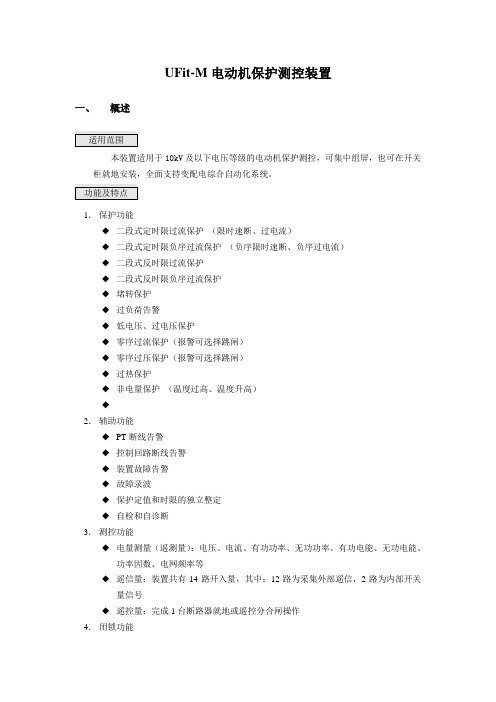

UFit-M电动机保护测控装置一、概述本装置适用于10kV及以下电压等级的电动机保护测控，可集中组屏，也可在开关柜就地安装，全面支持变配电综合自动化系统。
1．保护功能◆二段式定时限过流保护（限时速断、过电流）◆二段式定时限负序过流保护（负序限时速断、负序过电流）◆二段式反时限过流保护◆二段式反时限负序过流保护◆堵转保护◆过负荷告警◆低电压、过电压保护◆零序过流保护（报警可选择跳闸）◆零序过压保护（报警可选择跳闸）◆过热保护◆非电量保护（温度过高、温度升高）◆2．辅助功能◆PT断线告警◆控制回路断线告警◆装置故障告警◆故障录波◆保护定值和时限的独立整定◆自检和自诊断3．测控功能◆电量测量（遥测量）：电压、电流、有功功率、无功功率、有功电能、无功电能、功率因数、电网频率等◆遥信量：装置共有14路开入量，其中：12路为采集外部遥信，2路为内部开关量信号◆遥控量：完成1台断路器就地或遥控分合闸操作4．闭锁功能◆断路器就地和遥控操作互为闭锁且具有防跳功能5．通讯功能◆标准的RS485多机通讯接口二、基本原理过流Ⅰ段保护按躲过启动电流整定,时限可整定为速断或带极短的时限,该保护主要对电动机短路提供保护。
当任一相达到整定值，，且过流Ⅰ段保护的投退控制字处于投入状态，则定时器启动，若持续到整定时限，则立即跳闸。
过流I段跳闸(J3)图1 过流I 段保护逻辑图过流II 段保护，又称堵转保护，它是在电动机启动完毕后自动投入,该保护可根据启动电流或堵转电流整定,主要对电动机启动时间过长和运行中堵转提供保护。
在超过电动机启动时间后，当任一相达到整定值，且过流Ⅱ段保护的投退控制字处于投入状态，则定时器启动，若持续到整定时限，则立即跳闸。
过流II 段还可以通过控制字选择该段采用定时限还是反时限特性。
图2 过流II 段保护逻辑图当电动机三相电流有较大不对称,会出现较大的负序电流,而负序电流将在转子产生2倍工频电流,使转子的附加发热大大增加,危及电动机的安全运行。
WDZ-5200B系列保护测控装置说明书金智科技股份有限公司前言非常感谢您选用江苏金智科技股份有限公司（简称金智科技，股票代码002090）生产的WDZ-5200B系列保护测控装置。
本手册是该系列保护测控装置说明书，期望它能为您的工作带来帮助。
本说明书仅供设计选型参考，与实际产品可能存在细微差别，因此不建议作为工程设计依据。
建议工程设计时向我公司设计人员索取相关设计图纸。
如需相关产品、服务和支持的更多信息，请访问金智科技网站/。
本公司有权对本说明书的内容进行定期变更，恕不另行通知。
变更内容将会补充到新版本的说明书中。
如您需要更新版本，敬请与我公司联系。
_____________________________________________________________版权所有，请勿翻印、复印说明书版本号：V1.12目录第一章WDZ-5200B系列保护测控装置综述第二章WDZ-5211B线路保护测控装置第三章WDZ-5215B短线路综合保护测控装置第四章WDZ-5231B电动机差动保护装置第五章WDZ-5232 B电动机保护测控装置第六章WDZ-5241B变压器差动保护装置第七章WDZ-5242B变压器保护测控装置第八章WDZ-5271B电压互感器保护测控装置第九章WDZ-5281B单线路测控装置第十章WDZ-5284B双母线测控装置第十一章WDZ-5285B单线路测控装置第十二章WDZ-5286B双线路测控装置第十三章WDZ-5287B多直流测控装置第十四章WDZ-5288B多电流测控装置WDZ-5200B系列保护测控装置综述1装置概述WDZ-5200B系列保护测控装置是在基于WDZ-5200系列装置基础上，进行部分修改，用于维护WDZ-400系列装置，安装尺寸和开孔尺寸和WDZ-400装置一致，通讯方式和点表和WDZ-400一致，但需要进行接线重新设计，从而实现现场装置的替换。
WDZ-5200B系列装置型号和WDZ-400系列装置对照表如下：WDZ-5200B系列装置 WDZ-400系列装置WDZ-5211B线路保护测控装置 WDZ-410线路综合保护测控装置WDZ-5215B短线路综合保护测控装置 WDZ-415短线路差动保护装置WDZ-5231B电动机差动保护装置 WDZ-431电动机差动保护装置WDZ-5232B电动机保护测控装置 WDZ-430电动机综合保护测控装置WDZ-5241B变压器差动保护装置 WDZ-441低压变压器差动保护装置WDZ-5242B变压器保护测控装置 WDZ-440低压变压器综合保护测控装置WDZ-5271B电压互感器保护测控装置 WDZ-491电压互感器综合保护测控装置WDZ-5281B单线路测控装置 WDZ-481单线路测控装置WDZ-5284B双母线测控装置 WDZ-488双母线测控装置WDZ-5285B单线路测控装置 WDZ-485单线路测控装置WDZ-5286B双线路测控装置 WDZ-486双线路测控装置WDZ-5287B多直流测控装置 WDZ-489多直流测控装置WDZ-5288B多电流测控装置 WDZ-487多电流测控装置2基本技术参数2.1额定参数直流电源：220V或110V±20%交流电源：220V±20%交流电流：5A或1A交流电压：100/3V或100V额定频率：50Hz2.2功率消耗直流电源回路：正常≤15W，跳闸≤25W交流电流回路：＜0.5V A/相（额定5A时）；＜0.25V A/相（额定1A时）交流电压回路：＜0.5V A/相（额定57.74V时）2.3过载能力2倍额定电流可连续运行10倍额定电流可连续运行10s40倍额定电流可连续运行1s1.5倍额定电压可连续运行2倍额定电压可连续运行10s2.4输出接点跳圈、合圈出口： 0.3～4A自适应（带操作板）跳、合闸出口（常开接点）：5A ，DC220V（吸合）信号出口（常开接点）：5A ，DC220V（吸合）开关量输入：直流220V或110V，导通电流＜10mA2.5精确工作范围电流：0.05In～20In零序电流：10mA～6A电压：0.4V～120V频率：40Hz～65Hz2.6动作时间差动速断：≤20ms，施加二倍整定值比率差动：≤30ms，施加二倍整定值过流速断：≤35ms，施加二倍整定值2.7定值误差电流及电压定值误差：≤±2.5％整定值零序电流误差：≤±2.5％整定值或±1mA定时限定值误差：≤±1％整定时间+35ms反时限定值误差：≤±2.5％理论时间+50ms2.84~20mA测量接口输出范围：4mA～20mA输出精度：±0.5%外接电阻：小于500欧姆2.9测量元件的准确度电流、电压：±0.2%有功功率、无功功率、功率因数：±0.5%硬件电能：±0.5%频率：±0.01Hz直流量（4~20mA、0~5V）：±0.2%2.10事件记录SOE分辨率：≤2msGPS对时精度：≤1ms2.11通信接口和规约RS485：通讯速率 9.6～115.2 Kbps可调，支持双网，通讯介质支持屏蔽电缆CAN：通信速率10K～1Mbps，支持双网，通信介质为屏蔽电缆2.12电磁兼容能承受GB/T 14598.14中规定的严酷等级为IV级的静电放电试验能承受GB/T 14598.10中规定的IV级的快速瞬变干扰试验能承受GB/T 14598.13中规定的III级的脉冲群干扰试验能承受GB/T 14598.9中规定的严酷等级为III级的辐射电磁场干扰试验能承受GB/T 17626.5中规定的严酷等级为IV级的浪涌（冲击）抗扰度试验装置应能承受GB/T 14598.17中规定的严酷等级为III级的射频场感应的传导骚扰抗扰度试验装置应能承受GB/T 14598.19中规定的严酷等级为A级的工频抗扰度试验装置应能承受GB/T 14598.16-2005中规定的A类设备辐射骚扰限值，测量距离3m 装置应能承受GB/T 14598.16-2005中规定的电源端口传导骚扰准峰值及平均值不超过相应限值2.13环境条件环境温度：-10℃～+55℃相对湿度：5%～95%大气压力：80kPa～110kPa极限温度：-25℃～70℃2.14绝缘性能绝缘电阻：≥100 M介电强度：能承受频率为50Hz，历时1min的工频耐压试验冲击电压：直流电源输入回路、交流输入回路、输出触点回路对地，以及回路之间，能承受冲击电压波形为标准雷电波，幅值为5kV、1kV的试验电压2.15机械性能能承受GB/T 7261-2000中规定的严酷等级为1级的振动耐久能力试验和1级的振动响应能力试验能承受GB/T 14537中规定的严酷等级为1级的冲击耐久能力试验和1级的冲击响应能力试验能承受GB/T 14537中规定的严酷等级为1级的碰撞试验2.16故障录波记录故障前5个周波，故障后200个周波，最多可存储16组录波数据。

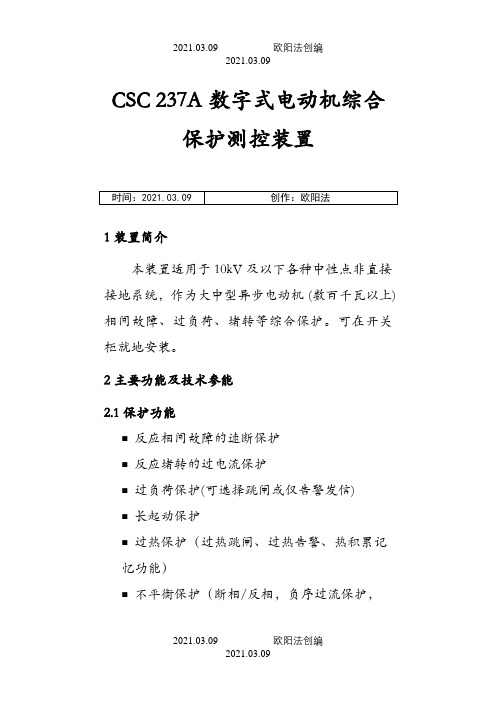

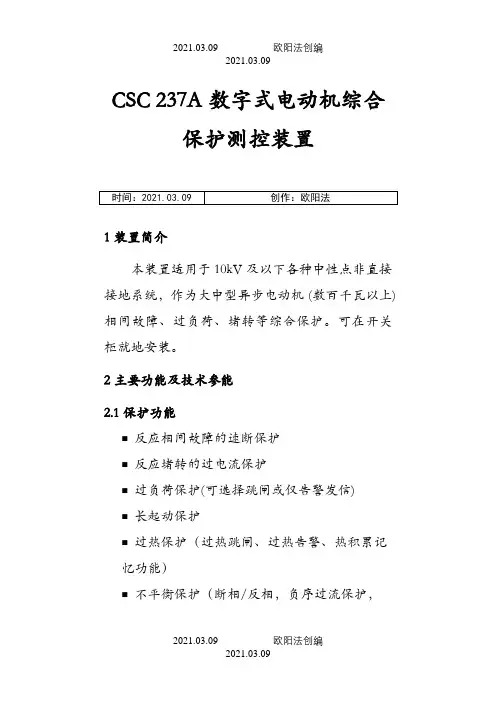

CSC 237A数字式电动机综合保护测控装置1装置简介本装置适用于10kV及以下各种中性点非直接接地系统，作为大中型异步电动机 (数百千瓦以上) 相间故障、过负荷、堵转等综合保护。
可在开关柜就地安装。
2 主要功能及技术参能2.1 保护功能⏹反应相间故障的速断保护⏹反应堵转的过电流保护⏹过负荷保护(可选择跳闸或仅告警发信)⏹长起动保护⏹过热保护（过热跳闸、过热告警、热积累记忆功能）⏹不平衡保护（断相/反相，负序过流保护，可选择定时限或反时限）⏹接地保护（零序过流保护，可选择跳闸或仅告警发信）⏹低电压保护⏹F-C过流闭锁⏹非电量保护2.2 测控功能⏹15路开入遥信采集、装置遥信变位、事故遥信⏹正常断路器遥控分合⏹Ua、Ub、Uc、Ia、Ic、P、Q、COSф等模拟量的遥测⏹各种事件SOE等2.3 技术参数3 保护元件3.1 长起动保护装置测量电动机起动时间Tstart的方法：当电动机的最大相电流从零突变到10%Ie时开始计时，直到起动电流过峰值后下降到120%Ie时为止，之间的历时称为Tstart。
（Ie为电动机额定电流。
）电动机起动时间过长会造成转子过热，当装置实际测量的起动时间超过整定的允许起动时间Tstart时，保护动作于跳闸。
图1 异步电动机起动电流特性为了降低起动电流，减少对电网的无功冲击，大型的异步电动机常常串联电抗器或者电阻，以实现降压起动；起动完毕后短接串联电抗器或者电阻。
本装置设置了专用的控制字，如果选择“降压起动方式投入”，则装置在起动完毕以后，给出一付“投全压”的接点，以便及时短接分压电抗器，使电动机进入额定电压运行。
为了试验方便，当CSC 237保护装置检测到电动机在“起动过程中”时（即上图中的Tstart 时段），面板MMI 最下一指示绿灯（备用）点亮。
3.2 过热保护过热保护综合考虑了电动机正序、负序电流所产生的热效应，为电动机各种过负荷引起的过热提供保护，也作为电动机短路、起动时间过长、堵转等的后备。

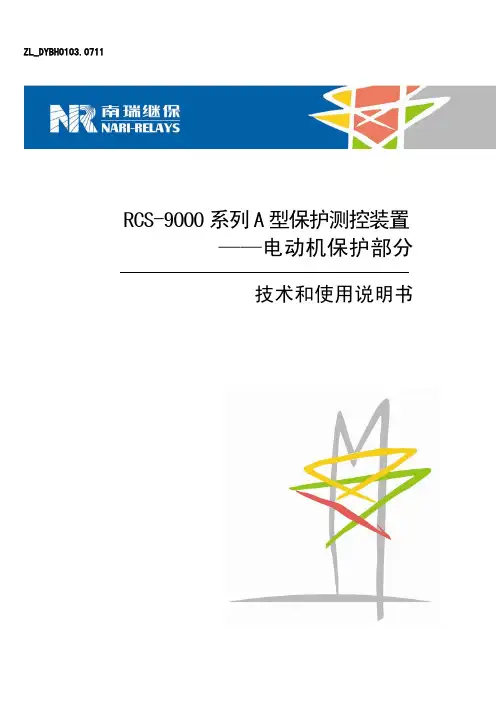

ZL_DYBH0103.0711RCS-9000系列A型保护测控装置——电动机保护部分技术和使用说明书南瑞继保电气有限公司版权所有本说明书和产品今后可能会有小的改动，请注意核对实际产品与说明书的版本是否相符。
更多产品信息，请访问互联网：目 录1概 述 (1)1.1RCS-9000系列A型保护测控装置的主要特点 (1)1.2RCS-9000系列A型保护测控装置的主要技术数据 (2)1.3RCS-9000系列A型保护测控装置的通信接口 (3)1.4RCS-9000系列A型保护测控装置的对时方式 (3)1.5RCS-9000系列A型保护测控装置相互间的二次接线说明 (3)1.6RCS-9000系列A型电动机保护测控装置的典型设备与配置 (4)1.7RCS-9000系列A型保护测控装置保护信息功能 (4)2装置技术使用说明 (5)2.1RCS-9641Ⅱ电动机保护测控装置 (5)2.1.1基本配置及规格 (5)2.1.2装置原理 (6)2.1.3装置跳线说明 (9)2.1.4装置背板端子及说明 (9)2.1.5定值整定 (10)2.2RCS-9642Ⅱ大型电动机保护测控装置 (17)2.2.1基本配置及规格 (17)2.2.2装置原理 (18)2.2.3装置跳线说明 (22)2.2.4装置背板端子及说明 (22)2.2.5定值整定 (24)3装置开孔尺寸和外型图 (31)3.1装置开孔尺寸图 (31)3.2装置外型图 (31)4定货需知 (34)4.1根据自己的要求选择相应型号的装置，并且选择确当的参数 (34)4.2开箱与存储 (34)1概述1.1RCS-9000系列A型保护测控装置的主要特点1) 由RCS-9000系列A型保护测控装置构成的综合自动化系统是一个分层分布式系统，他按一个元件（一个间隔），一套装置分布式设计配置，直接就地分散安装在高压开关柜上，各间隔功能独立，各装置之间仅通过网络联结，信息共享，这样整个系统不仅灵活性很强，而且其可靠性也得到了很大提高，任一装置故障仅影响一个局部元件。
WDZ-5233电动机综合保护测控装置1装置功能WDZ-5233电动机综合保护测控装置主要用于10KV及以下2000KW及以上大型三相异步电动机的保护和测控。
2保护功能及原理WDZ-5233电动机综合保护测控装置具有WDZ-5231和WDZ-5232的所有功能，是差动保护和综合保护合一的装置，只是缺少了WDZ-5231中磁平衡差动保护功能。
保护功能参见WDZ-5231电动机差动保护装置和WDZ-5232电动机保护测控装置章节介绍。
2.1保护定值序号名称及含义符号单位整定范围1 电动机额定电流I e A 0.20In-1.20In2 差动速断电流I cdsd Ie 0.20-20.003 最小动作电流I cdqd Ie 0.20-20.004 比率制动系数 K 0.10-0.605 CT断线闭锁比率差动退出、投入6 速断电流高值I sdg A 0.20In-20.00In7 速断电流低值I sdd A 0.20In-20.00In8 速断动作时间t sd s 0.00-10.009 反向功率闭锁速断退出、投入10 负序过流一段电流I21dz A 0.05In-4.00In11 负序过流一段时间t21dz s 0.10-20.0012 负序一段方向判据退出、投入13 负序过流二段电流I22dz A 0.05In-4.00In14 负序过流二段时间t22dz s 0.10-100.0015 负序过流二段动作曲线定时限/正常反时限/非常反时限/超常反时限16 负序过流二段出口方式告警、跳闸17 负序二段方向判据退出、投入18 零序动作一段电流I01dz A 0.010-6.000①19 零序保护一段时间t01dz s 0.00-10.0020 接地一段出口方式告警、跳闸21 零序动作二段电流I02dz A 0.010-6.000②22 零序保护二段时间t02dz s 0.10-100.0023 接地二段出口方式告警、跳闸24 堵转保护电流I dz A 0.20In-20.00In25 堵转保护时间t dz s 0.10-100.0026 堵转保护出口方式告警、跳闸27 电动机额定起动电流I qde A 0.20In-20.00In28 电动机允许堵转时间t yd s 1.00-40.0029 长启动保护出口方式告警、跳闸30 正序过流动作电流I1gl A 0.20In-12.00In31 正序过流动作时间t1gl s 0.10-100.0032 正序过流出口方式告警、跳闸33 过负荷保护电流I gfh A 0.20In-20.00In34 过负荷动作时间t gfh s 0.10-650.0035 过负荷动作曲线定时限/正常反时限/非常反时限/超常反时限36 过负荷保护出口方式告警、跳闸37 过热告警定值θa0.50-1.0038 重起动过热闭锁值θb0.50-1.0039 发热时间常数T fr Min 1.00-100.0040 散热时间T sr Min 1.00-300.0041 过热保护出口方式告警、跳闸42 欠压保护动作值U qy V 10.00-100.0043 欠压保护动作时间t qy s 0.10-30.0044 FC过流闭锁电流值I fcbs A 1.00In-20.00In45 开关量保护一动作时间t KI1 S 0.10-650.0046 开关量保护一出口方式告警、跳闸47 开关量保护二动作时间t KI2 S 0.10-650.0048 开关量保护二出口方式告警、跳闸49 开关量保护三动作时间t KI2 S 0.10-650.0050 开关量保护三出口方式告警、跳闸41 电动机自起动功能退出、投入注：①②零序动作一段电流和零序动作二段电流定值的范围：在零序电流外接情况下为0.010~6.000A；在零序电流自产情况下为0.20In~20.00In。

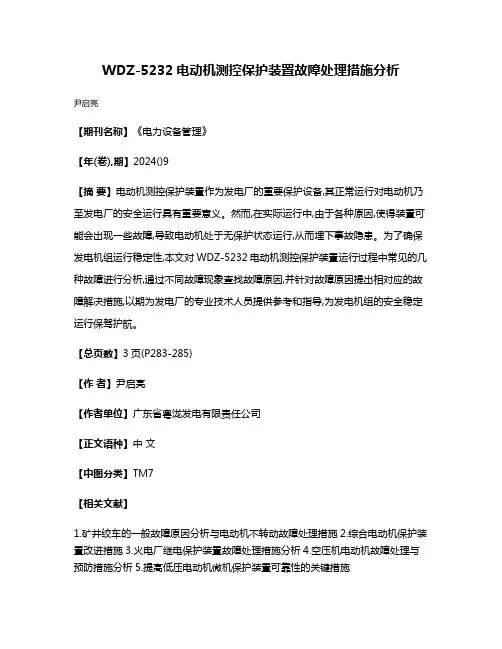

WDZ-5232电动机测控保护装置故障处理措施分析
尹启亮
【期刊名称】《电力设备管理》
【年(卷),期】2024()9
【摘要】电动机测控保护装置作为发电厂的重要保护设备,其正常运行对电动机乃至发电厂的安全运行具有重要意义。
然而,在实际运行中,由于各种原因,使得装置可能会出现一些故障,导致电动机处于无保护状态运行,从而埋下事故隐患。
为了确保发电机组运行稳定性,本文对WDZ-5232电动机测控保护装置运行过程中常见的几种故障进行分析,通过不同故障现象查找故障原因,并针对故障原因提出相对应的故障解决措施,以期为发电厂的专业技术人员提供参考和指导,为发电机组的安全稳定运行保驾护航。
【总页数】3页(P283-285)
【作者】尹启亮
【作者单位】广东省粤泷发电有限责任公司
【正文语种】中文
【中图分类】TM7
