港口丽园盛景小区移动宽带具体施工流程目前中国移动自行投资小区宽带建设相应光纤线路铺设,所涉及到的管道建设，设备投入，户线均由中国移动中山分公司免费提供。
?工程施工前安排设计院实地勘测，涉及管道线路走向，和物业沟通通过后进行施工，在小区外主干道已经有移动光缆铺设，仅需管道接入小区后经分光器直接入户即可。
借用小区预留的入户接口直接入户即可，保证不影响楼体美观。
?(一)、工程建设标准?接入光缆：?从OLT或光交接箱引入到小区内ODF或小区分光器之间的光缆。
采用24芯或48芯G.652单模光纤光缆。
?1、光缆采用PC/FC活动连接器进行终接。
?小区侧使用光交接箱或ODF机架时要求全部终接在ODF上面第一排开始的位置上；小区侧使用分光器时，要求光缆纤芯按从上到下的顺序终接在光纤分配箱配纤模块上（在分光器纤芯下面单独开始一行）。
?2、接入光缆施工执行中国移动《光缆线路施工验收规范》标准。
(二)、配线光缆：?指小区ODF或分光器到ONU之间的光缆。
根据每个分光器覆盖的小区楼栋数选用合适的光缆，采用G.652单模光纤光缆。
?1、每个路由方向应敷设1条光缆，每个ONU?终端光缆芯数≥ONU数量×2＋2（备用）。
?2、配线光缆引入端在小区光交接箱或ODF机架上采用活动连接器（PC/FC）终接，并从接入光缆下面开始的顺序终接，终接光缆芯数≥ONU数量×2＋2（备用）。
?3、配线光缆引出端（ONU侧），主备用2芯光纤应直接终端在多媒体机箱内的ODF配纤模块上，采用（PC/FC）活动连接器。
?4、1条配线光缆需要进入多个ONU时可根据实际路由情况，采用接头盒内熔接引出（剩余纤芯穿通或熔接），或进入多媒体机箱内引出的方式（剩余纤芯穿通或熔接后再引出到下一个ONU）。
?（三）、入户光缆：?从楼内光缆接头盒或分光器到用户单元之间的光缆。
?1、入户光缆应选用皮线光缆，1户2芯。
?2、分光器侧光缆采用（PC/FC）活动连接器终接；用户侧采用信息插座（接线盒）方式终接（一般为PC/SC）（如信息盒不能入户内，则布放在单元楼头，原则上不进行终接，但末端一定要进行包封）。

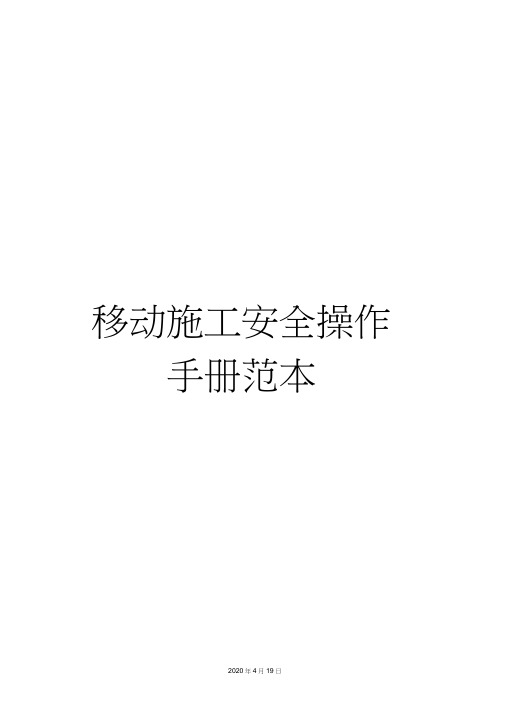

移动施工安全操作手册范本文档仅供参考通信施工安全操作手册中国移动通信CHINA MOBILE中国移动通信集团浙江有限公司绍兴分公司二O一二年^一月为了贯彻落实”安全第一、预防为主”的方针, 坚持”以人为本” 的理念, 加强安全生产的管理, 防止和减少安全生产事故的发生, 保障通信施工人员的生命和财产安全, 绍兴分公司网络部根据省公司安全生产条例和安全生产管理制度要求, 依据＜安全生产法＞、＜建设工程安全生产管理条例＞等相关法律法规, 结合现状, 特编制本规程手册。
要求设计、施工、监理等各合作单位负责人、项目经理以及操作人员均应熟悉并严格执行本规程。
本规程在编制过程中，凡未涉及到的内容，请参照工信部二OO八年颁布的＜通信建设工程安全生产操作规范＞等有关安全管理规定执行。
各单位在学习和实践过程中如有建议或意见, 望及时提出, 以便修订中国移动通信集团浙江有限公司绍兴分公司网络部二O一二年十一月目录第一部分通信工程建设安全生产第一节安全生产概述1安全生产定义2安全生产方针3安全生产管理及目标4安全生产管理制度5其它注意事项第二节安全生产管理体系与应用1 安全生产管理体系2 安全生产管理体系应用第二部分通信施工安全操作规程第一章总则第二章一般安全生产要求第一节施工安全管理第二节施工现场应急预案第三节施工现场安全第四节施工驻地安全第五节施工车辆交通安全第六节施工现场防火第七节野外作业安全第八节用电安全第九节通信工程施工监理安全监督要求第三章工器具和仪表第一节一般工具第二节梯子和咼凳第三节安全带第四节动力机械设备第五节手动机具第六节手持式电动工具第七节仪表第四章器材储运第一节般安全规疋第二节装运杆材第三节搬运光（电）缆第四节搬运化学品和危险品第五章通信线路工程第一节一般安全要求第二节架空线路。

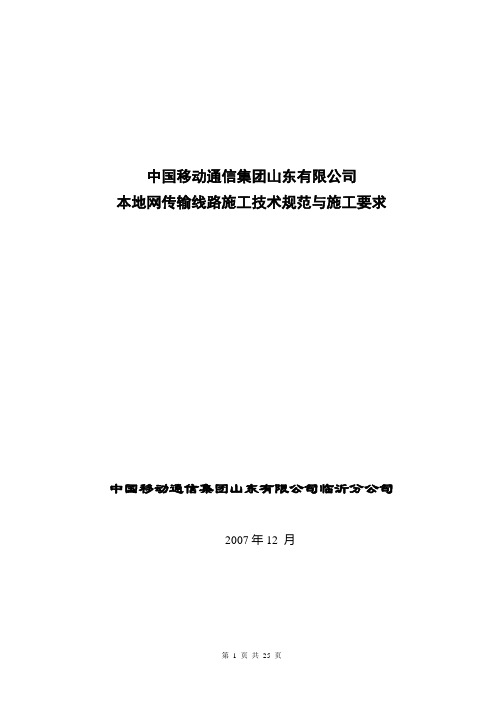

中国移动通信集团山东有限公司本地网传输线路施工技术规范与施工要求中国移动通信集团山东有限公司临沂分公司2007年12 月为确保传输工程的施工质量，保障传输线路的安全可靠，根据中华人民共和国原邮电部标准《电信网光纤数字传输系统工程施工及验收暂行技术规定》YDJ44—89、《市内电话线路工程施工及验收技术规范》YDJ38－85、《通信管道工程施工及验收技术规范》YDJ39－90及中国移动的相关规定，制定本规范。
本规范是光缆施工质量要求、施工质量检验、随工检验和竣工验收的依据。
第一：光缆敷设的一般规定一、光缆的弯曲半径应不小于光缆外径的15倍，施工过程中不小于20倍。
二、布放光缆的牵引力应不超过光缆允许张力的80％；瞬间最大牵引力不得超过光缆允许张力的100％；主要牵引力应加在光缆的加强件（芯）上。
三、光缆牵引端头可以预制也可以现场制作。
直埋或水底铠装光缆，可作网套或牵引端头。
四、为防止在牵引过程中扭伤损伤光缆，牵引端头与牵引索之间应加入转环。
五、布放光缆时，光缆必须由缆盘上方放出并保持松弛弧形。
光缆布放过程中应无扭转，严禁打小圈、浪涌等现象发生。
六、光缆布放采用机械牵引时，应根据牵引长度、地形条件、牵引张力等因素选用集中牵引、中间辅助牵引或分散牵引等方式。
七、机械牵引用的牵引机应符合下列要求：1.牵引速度调节范围应在0～20米/分，调节方式应为无级调速；2.牵引张力可以调节，并具有自动停机性能，即当牵引力超过规定值时，能自动放出告警并停止牵引。
八、布放光缆，必须严密组织并有专人指挥。
牵引过程中应有良好联络手段。
禁止未经训练的人员上岗和无联络工具的情况下作业。
九、光缆布放完毕，应检查光纤是否良好。
光缆端头应做密封防潮处理，不得浸水。
第二：架空光缆施工规范第一：杆路要求杆路架设，杆距一般50米内一根杆；吊线必须用钢绞线，一般采用7/2.2毫米镀锌钢绞线，绝对不能用铁丝代替钢绞线。
7根杆路左右有双拉线，14根杆路左右有四方拉线。
移动宽带驻地网工程施工规范移动宽带驻地网工程施工规范8 线缆敷设8.1 光跳线的敷设8.1.1 光跳线的规格、程式应符合设计文件的要求。
8.1.2 光跳线的走向、路由应符合设计文件的规定。
8.1.3 光跳线两端的余留长度应统一并且符合工艺要求。
8.1.4 光跳线布放时，应尽量减少转弯，在走线架上敷设应加套管或者线槽保护（铠装尾纤除外）。
无套管保护部分宜用活扣扎带绑扎，扎带不宜过紧。
光跳线应保持自然顺直，无扭绞现象，并绑扎至横铁上。
尾纤在ODF 和设备侧的预留应分别不超过500mm，并在其两端分别固定一永久性标签。
8.1.5 光纤布放时不得受压，不得把光纤折成直角，需拐弯时，应弯成圆弧，圆弧直径不得小于60mm，光纤应理顺绑扎。
8.1.6 光跳线与设备及ODF 架的连接应紧密，并且应有统一、清楚的标识。
8.1.7 暂时不用的光纤头部要用护套套起，整齐盘绕，用宽绝缘胶带缠在ODF架上。
8.2 通信光缆的敷设8.2.1 光缆的规格程式、光缆的走向、路由应符合设计文件规定，不宜与电力电缆交越，若无法满足时，必须采取相应的保护措施。
8.2.2 光缆布放应顺直，无明显扭绞和交叉，不得溢出槽道，并且不得堵住送风通道。
槽道光缆必须绑扎牢固，外观平直整齐，松紧适度, 绑扎间距不宜大于1.5m、绑扎间距应均匀。
2移动宽带驻地网工程施工规范8.2.3 架内光缆布放应顺直，出线位置准确、预留弧长一致，并作适当的绑扎。
8.2.4 每条光缆在进线孔和ODF 两端和拐弯处应有统一的标识，标识上宜注明光缆两端连接的位置并符合资源管理对光缆标识的要求。
标签书写应清晰、端正和正确。
标签应选用不宜损坏的材料,以便日常维护。
8.2.5 敷设工艺必须符合YD5137-2005<<本地通信线路工程设计规范>> 和YD/T5138-2005 <<本地通信线路工程验收规范>>的要求。
8.2.6 机房内缆线的布放应严格遵守“三线分离”要求，在特殊情况下,三线不能完全分离时,交叉部分应采取相应隔离措施,以保证安全，有条件的宜按走线槽方式将信号线、尾纤、交流线、直流线分槽走线。
中国移动通信集团本地网传输线路施工技术规范与施工要求为确保传输工程的施工质量，保障传输线路的安全可靠，根据中华人民共和国原邮电部标准《电信网光纤数字传输系统工程施工及验收暂行技术规定》YDJ44—89、《市内电话线路工程施工及验收技术规范》YDJ38－85、《通信管道工程施工及验收技术规范》YDJ39－90及中国移动的相关规定，制定本规范。
本规范是光缆施工质量要求、施工质量检验、随工检验和竣工验收的依据。
第一：光缆敷设的一般规定一、光缆的弯曲半径应不小于光缆外径的15倍，施工过程中不小于20倍。
二、布放光缆的牵引力应不超过光缆允许张力的80％；瞬间最大牵引力不得超过光缆允许张力的100％；主要牵引力应加在光缆的加强件（芯）上。
三、光缆牵引端头可以预制也可以现场制作。
直埋或水底铠装光缆，可作网套或牵引端头。
四、为防止在牵引过程中扭伤损伤光缆，牵引端头与牵引索之间应加入转环。
五、布放光缆时，光缆必须由缆盘上方放出并保持松弛弧形。
光缆布放过程中应无扭转，严禁打小圈、浪涌等现象发生。
六、光缆布放采用机械牵引时，应根据牵引长度、地形条件、牵引张力等因素选用集中牵引、中间辅助牵引或分散牵引等方式。
七、机械牵引用的牵引机应符合下列要求：1.牵引速度调节范围应在0～20米/分，调节方式应为无级调速；2.牵引张力可以调节，并具有自动停机性能，即当牵引力超过规定值时，能自动放出告警并停止牵引。
八、布放光缆，必须严密组织并有专人指挥。
牵引过程中应有良好联络手段。
禁止未经训练的人员上岗和无联络工具的情况下作业。
九、光缆布放完毕，应检查光纤是否良好。
光缆端头应做密封防潮处理，不得浸水。
第二：架空光缆施工规范第一：杆路要求杆路架设，杆距一般50米内一根杆；吊线必须用钢绞线，一般采用7/2.2毫米镀锌钢绞线，绝对不能用铁丝代替钢绞线。
7根杆路左右有双拉线，14根杆路左右有四方拉线。
角杆拉在夹板抱箍下面距10CM；双拉线、四方拉线与线路中心线垂直或重合，不扭斜。
中国移动通信集团公司通信施工安全生产管理手册-传输专业分册（2017版）中国移动通信集团公司2017年3月目录1.传输管道工程 (1)1.1一般安全要求 (1)1.2测量 (1)1.3 土方 (4)1.4钢筋加工 (7)1.5木工作业 (8)1.6混凝土作业 (8)1.7铺管和砖砌体作业 (9)1.8 试通 (10)2.传输杆路工程 (11)2.1 挖坑洞作业 (11)2.2 立杆作业 (12)2.3 安装拉线作业 (13)2.4 登高作业 (14)2.5 布放吊线 (15)2.6 在供电线及高压输电线附近作业 (17)3.传输光缆线路工程 (19)3.1布放架空光（电）缆线路 (19)3.2布放直埋线路 (20)3.3布放管道光（电）缆线路 (21)3.4气流敷设光缆 (24)3.5布放水底光（电）缆 (25)4.线路迁改工程 (27)4.1拆换电杆和杆线作业 (27)4.2 高压线下施工的防护与安全措施 (29)5.传输汇聚点工程 (29)5.1土方开挖施工安全要求 (29)5.2钢筋制作与安装安全要求 (31)5.3混凝土浇筑施工安全要求 (31)5.4回填作业安全要求 (32)5.5砌体施工安全要求 (32)5.6机房装修施工安全要求 (32)6.传输设备工程 (33)6.1一般安全要求 (33)6.2设备安装测试及线缆布放 (33)6.3加电作业 (34)7.家庭宽带工程 (34)7.1一般安全要求 (34)7.2 布放墙壁光（电）缆 (35)7.3 室外宽带设备安装 (36)7.4小区宽带管道光缆施工 (36)8.政企专线工程 (36)8.1一般安全要求 (37)8.2槽道（桥架）、设备安装和布线 (37)8.3消防系统的布线 (39)1.传输管道工程1.1一般安全要求1.1.1工程项目施工前项目负责人、技术负责人、安全负责人要对工地进行勘察并编制安全技术施工方案。
1.1.2施工区内危险区域必须悬挂安全警示标志，设置围栏、挡板等防护设施，夜间应设置警示灯。
