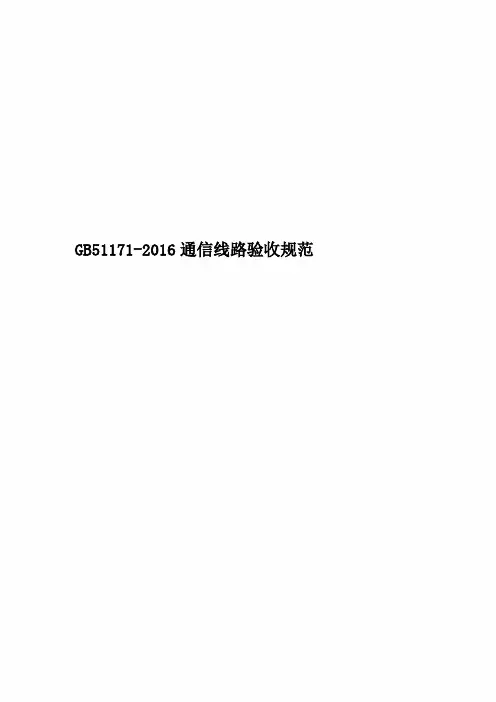

中国移动光缆线路工程验收规范光缆线路工程

GB51171-2016通信线路验收规范14 工 程 验 收14. 1 随 工 检 验14. I. 1 通信线路工程在 施工过 程 中应 采 取巡 视 、旁 站 等方 式进 行随工检验 。

隐蔽工程部分应进行隐蔽工程验收 ，并应签署“ 隐蔽 工程检验签证” 。

14. 1. 2 光（ 电）缆线路工 程的质量 随工检验应 符合 表 14. 1. 2 的 规定 。

表 14.1. 2 光 （ 电） 缆工 程质量随工检验项目项日内 谷检验方式器材 检验光（ 电） 缆 单 盘 检 验 、砖头 盒 （ 套 管 ） 等 器 材 质 挝 、数过旁站直埋光（电）缆1.光（电）缆规恪 、路由走向 位置）巡 视 、旁 2. 埋深及 沟底处理*3. 光（ 电）缆与其他地下设施间距*4. 引上 管及引下 光（ 电）缆安装质量5. 回填土穷实及回填士质量6. 沟坎加固等保护措施质量*7. 防护设施规格 、数屋及安装质量 8. 光（ 电）缆接头盒 、套管的位置 、深度* 9. 标石埋设质量 站结合10. 回填土质量管道光（电） 缆1. 塑料子管规格 、质量2. 子管敷设安装质量3. 光（ 电）缆规格 、占 孔位 置4. 光（ 电）缆敷设 、安装质量5. 光（ 电）缆接续 、接头盒或套管安装质量6. 人孔内光缆保护及标志吊牌103 •续表14. 1. 2项 f j内容检验方式架空光（电）缆1.立杆洞探头2.吊线、光（电）缆规恪、程式3. 吊线安装质量4. 光（电）缆敷设安装质址，包括平度5. 光（电）缆接续、接头盒或套管安装及保护6. 光（电）缆杆上等预留数址及安装质量7. 光（电）缆与其他设施间隔及防护措施8. 光（电）缆警示宣传牌安装巡视、旁站水底光（电）缆1.水底光（电）缆规格及敷设位置、布放轨迹兴*2.光（电）缆水下埋深、保护措施质量*3.光（电）缆旱滩埋深及预留安装质量*4.沟坎加固等保护措施质量*5. 水线标志牌安装数址及质量旁站局内光（屯）缆1. 局内光（电）缆规格、走向2. 间内光（电）缆布放安装质量3. 光（屯）缆成端安装质量4. 局内光（电）缆标志5. 光（电）缆保护地安装“头”标记内容为隐蔽工页H。

光缆工程施工验收规范一、总则1.1 本规范适用于光纤通信光缆工程（以下简称光缆工程）的施工验收，包括光缆线路的规划、设计、施工、调试、验收和维护等各个环节。

1.2 光缆工程的施工验收应遵循国家及行业相关标准、规范，并应充分考虑工程特点、地形地貌、气候条件等因素，确保工程质量、安全、进度和投资控制等目标的实现。

1.3 光缆工程的施工验收应遵循科学、严谨、公正、公平的原则，确保工程质量符合设计文件和合同要求。

二、验收组织2.1 光缆工程验收应由项目法人或其委托的具有相应资质的单位组织实施。

2.2 验收组织应根据工程规模、特点和技术要求，组建验收委员会或验收组，负责工程验收工作。

2.3 验收委员会或验收组应包括建设单位、设计单位、施工单位、监理单位、运行单位等相关方面的代表。

三、验收内容3.1 光缆工程的验收应包括以下内容：1）工程质量：包括工程实体质量、施工工艺、工程管理等方面；2）工程安全：包括施工现场安全管理、安全防护设施、安全事故处理等方面；3）工程进度：包括工程进度计划执行情况、工程延期原因及处理措施等方面；4）投资控制：包括工程投资预算执行情况、投资决算合理性等方面；5）环保、水保：包括工程环境保护措施、水土保持措施等方面；6）工程资料：包括设计文件、施工资料、验收资料等方面。

3.2 光缆工程的验收应根据工程特点和合同要求，确定具体的验收内容和要求。

四、验收程序4.1 光缆工程验收分为初验和终验两个阶段。

初验应在工程主体结构完成后进行，终验应在工程全部完成后进行。

4.2 施工单位应按照合同要求和验收标准，组织自检，自检合格后向建设单位提交验收申请。

4.3 建设单位收到验收申请后，应组织验收委员会或验收组对工程进行现场检查、资料审查，并对工程质量、安全、进度、投资控制等方面进行评价。

4.4 验收委员会或验收组应根据现场检查、资料审查和评价结果，提出验收意见，并向建设单位报告。

4.5 建设单位应根据验收委员会或验收组的验收意见，对工程进行整改，整改合格后组织终验。

光缆线路工程施工验收技术要求规范一、光缆线路施工验收标准规范2.光缆线路施工验收标准按照工程设计文件、施工图纸及相关技术要求进行验收，同时考虑到工程设计图纸与实际施工之间的不同情况，并对验收标准进行调整和确认。

3.光缆线路施工验收标准要求施工单位严格执行施工流程，保证施工质量和施工安全。

二、光缆线路施工验收具体技术要求1.光缆线路施工验收要求施工单位组织专业技术人员进行验收，验收人员具备相关培训和资质。

2.光缆线路施工验收要求验收人员按照施工图纸和设计文件要求对各节点进行检查和测试。

3.光缆线路施工验收要求验收人员对光缆材料的选择和使用进行检查，确保材料符合相关标准。

4.光缆线路施工验收要求验收人员对光缆的敷设情况进行检查，包括线缆的走向、弯曲半径、张力等。

5.光缆线路施工验收要求验收人员对光缆的连接情况进行检查，包括光缆连接头和尾的制作和安装。

6.光缆线路施工验收要求验收人员对光缆的测试进行检查，包括光缆的传输性能、衰减系数、频率响应等。

7.光缆线路施工验收要求验收人员对施工过程中的安全措施进行检查，包括施工现场的安全设施和施工人员的安全操作。

三、验收数据的评价标准1.光缆线路施工验收要求验收人员对光缆的测试数据进行评价，包括衰减测试数据、衰减系数和频率响应的测试数据等。

2.光缆线路施工验收要求验收人员对光缆连接头和尾的光学性能进行评价，包括连续测试和颠倒测试的结果等。

3.光缆线路施工验收要求验收人员对施工现场的安全情况进行评价，包括施工现场的标识、警示、防护措施等。

4.光缆线路施工验收要求验收人员对施工过程中的工艺和工程质量进行评价，包括光缆的敷设情况、连接情况、张力等。

以上是光缆线路工程施工验收技术要求规范的一些内容，其中包括光缆线路施工验收的标准规范、具体技术要求以及验收数据的评价标准等。

在施工过程中，需要严格按照相关要求进行验收，确保施工质量和施工安全。

同时，在验收过程中需要评价相关数据和情况，以确保光缆线路的正常运行和使用。

光缆线路工程验收标准一、机房端1、入局光缆在进出孔、ODF架端要挂牌编号，标牌与竣工资料相符；2、进/出局光缆和用户光缆应全部检查光缆的预留长度、盘放安置、保护措施及成端质量.3、进/出局光缆内的金属构件在终端处要接地；4、入局光缆进出孔要用防火泥堵塞；5、光缆在槽道中布放应顺直，无明显扭绞、交叉，不得溢出槽道,拐弯适度,无死弯,光缆进出槽道部位应绑扎并有挂牌;二、交接箱1、交接箱装配应零配件齐全，接头排应无损坏，端子牢固，编扎好的成端光缆应在箱内固定，并进行对号测试和绝缘测试，漆面应完好。

2、交接箱必须单设接地，接地线应符合设计要求，其接地电阻应不大于10欧姆。

进入交接箱的光缆必须接地并挂标识牌。

3、交接箱箱号、光缆编号的漆写（印)应符合设计要求，交接箱箱盖的内侧有光缆线路路由示意图.交接箱内跳纤布放合理、整齐，无接头且不影响模块支架开启；4、墙式交接箱的安装位置，应选择坚实、牢固、安全的墙面，交接箱底部距地平线、箱体距墙角应符合设计要求（包括室内交接箱）；架空交接箱的安装，应根据设计要求采用H型杆,并加装工作平台;落地式交接箱的安装位置的选择箱体就位的坚固件必须牢固、安全、可靠，安装高度、防潮措施应符合设计要求。

5、成端是否规范(要有余留，保证可随时调换，特别是主干光缆部分）6、交接箱下方光缆进出口、光缆引管上端必须进行防鼠、蚁处理。

三、线路架空杆路：1、架空光缆抽查的长度应不小于光缆全长的10％，沿线检查杆路与其他设施间距（含垂直、水平）、光缆及接头安装质量、预留光缆盘放、与其他线路交越、靠近供电线保护措施。

2、电杆应按设计规定的杆距立杆。

一般情况下，市区光缆线路的杆距为35～40m，郊区明线线路的杆距为45～50m.因地形特殊情况距离不要超过65米。

3、竖立电杆应达到下列标准：直线线路的电杆位置应在线路路由的中心线上，电杆中心线与路由中心线的左右偏差应不大于50㎜，电杆本身应上下垂直。

角杆应在线路转角点内移，水泥电杆的内移值为100~150㎜，木杆的内移值为200～400㎜，因地形限制或装撑木的角杆可不内移。

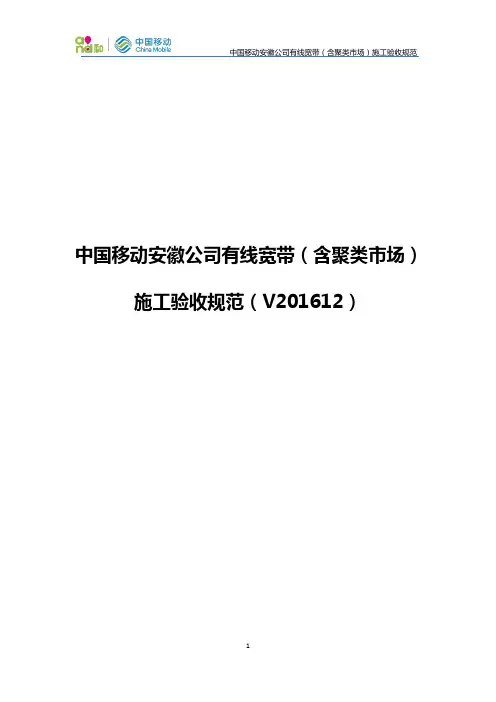

中国移动安徽公司有线宽带（含聚类市场）施工验收规范（V201612）中国移动安徽公司工程建设部2016年12月制度基础信息表制度名称 中国移动通信集团安徽有限公司有线宽带（含聚类市场）施工验收规范（V201612）制度分级 （公司章程、基础制度、专项制度）第三级：专项制度制度分类 （框架目录）分类：网络管理---网络规划与建设---网络建设管理参见制度框架目录：制度框架目录.docx该制度涉及的流程修订记录制度历史名称 修订内容 版本号 执行起止时间 编写部门 解释人 安徽移动宽带建设工程施工及验收规范初建V2011092011年9月工程建设部张锴中国移动安徽公司宽带建设工程施工及验完善了设备检查要求、明确了ODN 设备喷号规则、增加了分纤箱安装场景和V2014012014年1月 工程建设部 宋毅第一章 总则第一条 本规范手册主要适用于中国移动通信集团安徽有限公司的有线宽带接入类项目（包括家庭宽带、聚类市场、校园宽带等）的施工及验收工作，改建、扩建工程可参照执行。

收规范（V201401）光缆敷设要求中国移动安徽公司有线宽带（含聚类市场）施工验收规范（V201612） 因《中国移动安徽公司宽带建设工程施工及验收规范》、《安徽移动聚类市场施工及验收规范（试行）》等2规范内容基本一致，将2规范合并，同时根据集团公司、省公司的相关办法，删除不适用的内容，增加立杆、敷设自承式光缆的施工内容，更新了一些图例等等V2016122017年1月 工程建设部 王蔚林第二条本规范适用的范围主要包括从汇聚点机房或综合业务接入点机房到用户接入末端之间的设备、线缆、管道、杆路及配线设施部分。

起端为局端设备接口外侧（不含设备），末端为最靠近用户的光节点（含）或用户接入端设备接口外侧（不含设备），原则上不包括产权不归属为我公司的或应从成本列支的户线和设备终端等其他部分。

第三条本规范未具体规定的技术标准、技术要求，应依据国家相关标准及设计文本的要求执行。

光缆工程验收规范标准最新光缆工程验收是确保光缆系统质量、功能和安全性的重要环节。

以下是根据最新行业标准制定的光缆工程验收规范标准内容：一、工程验收前的准备工作1. 确认工程合同和设计文件的完整性，确保所有工程细节与合同及设计相符。

2. 检查施工单位提交的工程竣工报告、施工日志、测试报告等文档。

3. 组织专业验收团队，包括但不限于项目经理、工程师、质量监督员等。

二、现场验收流程1. 外观检查：对光缆线路的敷设、固定、保护措施等进行目视检查，确保无明显损伤和缺陷。

2. 接地系统检查：确认光缆接地系统符合设计要求，接地电阻应满足安全标准。

3. 光缆测试：进行光缆损耗测试、光纤长度测试、光纤连续性测试等，确保传输性能符合标准。

4. 设备检查：对光缆接头盒、终端盒、分光器等设备进行检查，确保安装正确、性能稳定。

5. 环境适应性检查：评估光缆工程对环境变化的适应性，如温度、湿度等。

三、验收标准1. 光缆敷设应符合国家和行业相关标准，无损伤、无错位。

2. 光缆接头应密封良好，无渗漏现象。

3. 光纤损耗应低于设计值，确保信号传输质量。

4. 光纤长度应与设计图纸一致，误差范围在允许范围内。

5. 光缆接地系统应可靠，接地电阻符合安全要求。

四、验收记录1. 所有检查项目应有详细的记录，包括检查时间、检查人员、检查结果等。

2. 对发现的问题应记录在案，并要求施工单位限期整改。

3. 整改完成后，应重新进行验收，直至满足所有标准。

五、验收结论1. 根据验收结果，形成验收结论报告，明确指出工程是否合格。

2. 如工程不合格，应详细说明不合格原因及整改要求。

3. 合格工程应颁发验收合格证书，并由参与验收的所有人员签字确认。

六、后续维护1. 验收合格后，施工单位应提供详细的维护手册和操作指南。

2. 业主单位应建立光缆工程的定期检查和维护机制，确保长期稳定运行。

请注意，以上内容为示例性规范，具体工程的验收标准可能会根据实际情况和地方规定有所不同。

中国移动通信集团安徽有限公司光缆线路工程施工验收技术规范中国移动通信集团安徽有限公司网络部目录第一章总则 (1)第二章光缆及器材检验 (2)第三章路由复测 (3)第四章光缆配盘 (6)第五章安装工艺 (7)第六章中继段测试 (21)第七章竣工验收 (22)第八章附则 (24)第一章总则1.1中国移动通信集团安徽有限公司光缆线路工程施工验收规范（以下简称规范）是中国移动通信集团安徽有限公司光缆线路工程施工质量检验、随工检验和竣工验收的技术依据，适用于省内干线、城域传送网的新建、扩建和改建的光缆线路工程。

1.2光缆线路工程的验收应按信息产业部部颁的《邮电基本建设工程竣工验收办法》、集团公司相关文件、省公司下发的《中国移动通信集团安徽有限公司通信工程验收管理办法》(安移动网〔2007〕142号) 、本规范以及设计文件规定进行，验收项目、内容和标准按本规范的要求办理。

1.3工程验收必须严格执行本规范，以确保工程质量。

各级建设单位必须加强工程质量检查工作，通过监理单位或随工代表加强施工现场的质量检查，做好随工检验和隐蔽工程的签证工作。

1.4在施工过程中，施工单位应严格执行部颁有关施工质量检查的规定和设计规范要求。

1.5本规范主要包括安徽移动使用较多的管道、架空光缆和硅管管道的敷设。

施工单位制定的施工操作规程应遵循本规范的要求。

1.6 本规范未尽事项应执行YD5121－2005《长途通信光缆线路工程验收规范》，YD/T5138－2005《本地网通信线路工程验收规范》、YD5043-2005《长途通信光缆塑料管道工程验收规范》和GB50374-2006《通信管道工程施工及验收技术规范》的相关要求。

第二章光缆及器材检验2.1施工单位应会同监理单位在施工前对运到工地的光缆、硅管、器材的规格、程式、数量及出厂合格证进行检查，并做好记录（可以采取每批次抽测形式）。

2.2 光缆、光纤连接器应有传输特性参数的出厂测试记录。

中国移动骨干传送网光缆线路工程验收规范中国移动通信有限公司2013年10月目录第一章总则 (1)第二章光缆预留 (1)第三章光缆端别 (2)第四章安装工艺 (2)第五章中继段测试 (5)第六章竣工验收 (6)附表:附表1 光缆线路工程竣工验收总表附表2 至中继段竣工验收汇总表附表3 至中继段光缆安装工艺检验表附表4 至中继段光缆配盘图附表5 光缆单盘检验测试记录表附表6 至中继段接头衰耗测试表附表7 至中继段光纤线路衰减测试记录附表8 至中继段光纤衰减统计表附表9 至中继段光纤偏振模色散测试记录附表10 至中继段光纤后向散射信号曲线图片第一章总则1.1本暂行规定（以下简称规定）是中国移动骨干传送网光缆线路工程施工质量检验、随工检验隐蔽工程验收、初步验收和竣工验收的依据。

1.2光缆线路工程的验收，应按部颁的《通信线路工程验收规范》（YD5121-2010）、中国移动通信有限公司相关文件、设计文件以及本规范的规定进行。

1.3在施工过程中，施工单位应严格按照部颁有关光缆施工的规定及设计文件的具体要求作业。

建设单位应通过监理单位和随工代表加强工程的质量检查，做好随工检验，对质量合格的隐蔽工程应及时验收、签证；若发现工程中的质量问题，应随时向施工单位指出，由施工单位及时处理。

1.4本规范中光缆线路工程部分的内容包括敷设管道光缆、直埋光缆、架空光缆及部分水底光缆，可根据实际情况采用人工或机械方式进行施工。

1.5施工单位制定的施工操作规程应贯彻本规范的要求。

1.6本规范的解释权与修改权，属中国移动通信有限公司。

第二章光缆预留各种必要的预留长度必须满足以下要求：2.1 光缆在接头处重叠长度不小于12米，光缆接头接续后预留6～8米，光纤接头盒内收容余长不小于0.8米。

2.2 在沿途的预留光缆长度：在长200m以上的大桥两端至少各预留3米光缆；在带伸缩缝的钢梁桥的每个伸缩缝内光缆余长不少于0.5米，特别应注意处理好伸缩缝大的桥梁光缆预留。

光纤施工规范及验收标准朝阳区教育“校校通”工程的光纤网工程是为了提高学校网络通信质量而进行的。

为了确保该工程的质量，制定了光纤施工规范及验收标准。

以下是该标准的内容：1.光纤施工规范1.1 总则本规范适用于光缆线路敷设安装、光缆接续安装和竣工文件编制等方面。

施工过程中，必须严格按照规范要求进行操作。

1.2 光缆器材规格及路由走向光缆器材规格和路由走向必须符合国家相关标准，并在施工前进行确认。

光缆的敷设应避免与其他管线重叠，确保线路的稳定性和安全性。

1.3 光缆线路敷设安装光缆线路敷设安装应采用专业的设备和工具，确保线路的质量。

在敷设过程中，应注意以下几点：1）光缆敷设应保证光缆的弯曲半径不小于光缆直径的20倍。

2）光缆敷设时应避免过度拉伸，以免影响线路的质量。

3）光缆敷设时应采用保护措施，防止光缆被损坏。

1.4 光缆接续安装光缆接续安装应采用专业的设备和工具，确保接续质量。

在接续过程中，应注意以下几点：1）光缆接续应采用光缆接续盒，确保接续的质量。

2）光缆接续时应避免光纤的污染和损坏。

1.5 竣工文件编制竣工文件应包括光缆线路图、光缆接续图、光缆测试报告、竣工验收报告等内容。

竣工文件应按照国家相关标准进行编制，并经过专业人员审核和签字确认。

2.光缆线路工程验收2.1 随工检验随工检验是指在施工过程中，对光缆线路的质量进行检验。

随工检验应包括光缆的弯曲半径、光缆的拉力、光缆的接续质量等方面。

检验结果应记录在检验记录表中，并及时进行整改。

应牢固可靠，不得松动或滑落。

当光缆架设在建筑物上时，应考虑建筑物的承重能力和稳定性，并采取相应的加固措施，以确保光缆的安全性和稳定性。

光缆的维护和保护是保障其正常运行的关键。

在光缆穿越沟渠或水塘时，应采取适当的保护措施，如覆盖水泥盖板或砂浆袋等，以防止机械损伤和湿气腐蚀。

架空光缆的敷设安装需要考虑距离和角度等因素，以确保光缆的安全性和稳定性。

同时，加挂方式、吊线安装和垂度等也需要符合设计要求，以保证光缆的正常运行。

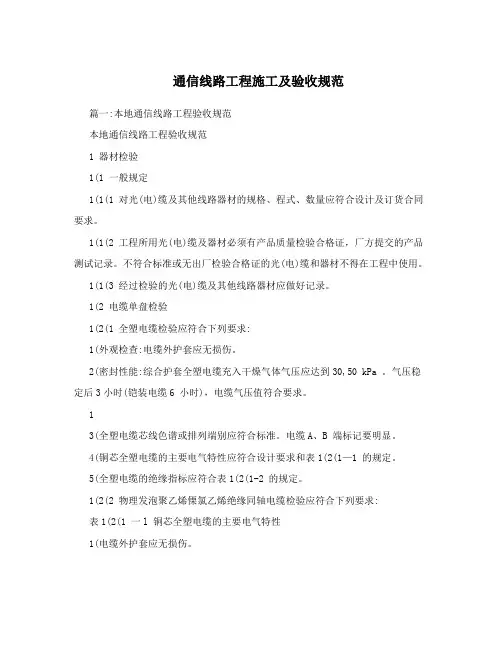

通信线路工程施工及验收规范篇一:本地通信线路工程验收规范本地通信线路工程验收规范1 器材检验1(1 一般规定1(1(1 对光(电)缆及其他线路器材的规格、程式、数量应符合设计及订货合同要求。

1(1(2 工程所用光(电)缆及器材必须有产品质量检验合格证，厂方提交的产品测试记录。

不符合标准或无出厂检验合格证的光(电)缆和器材不得在工程中使用。

1(1(3 经过检验的光(电)缆及其他线路器材应做好记录。

1(2 电缆单盘检验1(2(1 全塑电缆检验应符合下列要求:1(外观检查:电缆外护套应无损伤。

2(密封性能:综合护套全塑电缆充入干燥气体气压应达到30,50 kPa 。

气压稳定后3小时(铠装电缆6 小时)，电缆气压值符合要求。

13(全塑电缆芯线色谱或排列端别应符合标准。

电缆A、B 端标记要明显。

4(铜芯全塑电缆的主要电气特性应符合设计要求和表1(2(1—1 的规定。

5(全塑电缆的绝缘指标应符合表1(2(1-2 的规定。

1(2(2 物理发泡聚乙烯傈氯乙烯绝缘同轴电缆检验应符合下列要求:表1(2(1 一l 铜芯全塑电缆的主要电气特性1(电缆外护套应无损伤。

2(在室温下，同轴电缆内外导体间施加500V 直流电压，保持60 s，绝缘电阻?5 000MΩ?km。

3(衰减常数、回波损耗、屏蔽衰减等电缆的电气性能，应符合GY,T 135 《有线电视系统物理发泡聚乙烯绝缘同轴电缆人网技术条件和测量方法》的规定。

1(3 光缆单盘检验1(3(1 光缆外皮应无损伤，光缆端头封装应良好。

1(3(2 单盘光缆的光纤衰减系数应符合设计要求。

1(3(3 光缆中铜导线的电气指标应符合设计或相关规定。

1(3(4 光缆A、B 端标记要明显。

1(4 其他线路器材及设备检验1(4(1 环形钢筋混凝土电杆检验应符合下列要求:1(环形钢筋混凝土电杆的结构应为锥形体，锥度为1,75。

22(环形钢筋混凝土电杆有下列情况之一者不得使用:1)环向裂缝宽度超过0(5 mm;2)有可见纵向裂缝的;3)混凝土破碎部分总表面积超过200mm2。

光缆线路工程施工规范1) 光缆路由走向：必须根据项目二部提供的光缆路由图纸布放。

提供的光缆路由图纸中，标注有光缆所延路段走向，接头包的位置，新建线路管道外线长度，楼宇内部线路长度。

2）光缆领料配盘：施工单位领取光缆材料后，结合工程实际情况进行配盘，不得任意截断光缆，不人为增加光缆的接头数量，不任意浪费光缆。

3）布放管道光缆：一次牵引长度一般不大于1000m，超长时应采取盘"8"字分段牵引或中间加辅助牵引的方法敷设，光缆布放曲率半径应大于光缆外径的20倍。

4）布放楼宇光缆：一般从楼宇前人孔经地下室、楼内桥架引至用户端挂壁式光纤箱，楼道弱电间挂壁式光分箱，机房机架式光纤箱。

光缆在地下室桥架内应选择安全的位置用扎带或铁丝线固定。

当处于易受外界损伤的位置时，应采取软管加强保护。

光缆引入楼宇后，用速干水泥材料堵塞进线孔，不得渗水、漏水。

5）光缆预留长度：接头包位置，两侧光缆预留15米，以备光缆抢修；用户端或机房段，光缆预留15-20米，以备光纤终端设备更换位置。

接头包空余光纤备用光缆（甩辫子），预留20-25米，留作后期工程接续使用。

6）光缆接头包标识：光缆接头包位置，每根进包光缆，均需用黑丝扎带进行标识区分，扎带的数量以项目二部指定的数量和要求为准，原则上联机房数量为1根，下联用户端以工程的建设的先后顺序依次增加。

接头包光缆熔接完成后，整理并拍照做记录，录入竣工资料。

7）光缆终端光纤设备标识：光缆终端光纤设备，根据光缆走向，张贴走向说明标签，标签的内容包括成端的端口，上联机房端标注，下联用户名称或接头预留的路段位置；下联用户或机房端，标注上联机房名称或接头包预留井的路段位置。

新装光纤设备和走向标识，拍照做记录，录入竣工资料。

8）光缆熔接：①接续人员在接续必须根据项目二部提供的光纤接续图进行光缆接续。

根据工程的具体情况，在光缆接续前制定好监测测试方案，以满足接续要求。

②操作人员，应严格按照光纤接续操作规程进行光纤接续，严格遵守设计和同管同纤相接的规定，严禁错接，确保光纤接续质量符合设计要求。

架空光缆线路及直埋光缆线路工程施工流程及规范一、说明光缆地敷设包括以下几种方式：架空光缆、直埋光缆、管道光缆、墙壁光缆、水底光缆、海底光缆等,今天重点介绍架空光缆和直埋光缆地敷设要求.二、架空光缆线路敷设要求（一）施工测量1.施工测量:核对图纸、复查路由位置、施工定点划线,和设计相差500米时设计要变更.（二）立杆1.工作内容：打洞、清理、根部防护、组接电杆、立杆、装横木、回填夯实、号杆等；2.施工要求:要使用梢径大于12cm（14-20cm）防腐松（杉）木电杆,架空光缆杆路按设计要求立杆,电杆洞深应达到规定,洞深偏差小于50mm.直线线路地电杆位置应该线路路由地中心线上,电杆中心线与路由中心线地偏差不得大于50mm,电杆本身应上下垂直.角杆应在线路转角点内移,木杆内移值为200～300mm,水泥杆内移值为100～150mm.终端杆竖立后应向拉线侧倾斜150mm.杆长（m）电杆埋深（m）普通土硬土水田、松土石质水泥杆木杆水泥杆木杆水泥杆木杆水泥杆木杆8.0 1.5 1.5 1.4 1.3 1.6 1.6 1.2 1.09.0 1.6 1.6 1.5 1.4 1.7 1.7 1.5 1.110.0 1.7 1.7 1.6 1.5 1.8 1.8 1.6 1.1杆路与其它设施地最小水平净距,应符合下表其它设施名称最小水平净距（m）备注消火拴 1.0指消火拴与电杆距离地下管、线0.5～1.0包括通信管、线与电杆间地距离火车铁轨地面杆高地4/3人行道边石0.5市区树木 1.25裸线线条到树枝地水平距离郊区树木 2.0裸线线条到树枝地水平距离房屋建筑 2.0裸线线条到房屋建筑地水平距离说明：杆路与郊区树木最小水平净距达不到上表要求时,钢绞线不能受力,树干与杆路水平距离10cm以内需用纵剖蛇皮管方式保护50cm.杆根装置：负荷较大地电杆或土质松软地地方、仰角大地地方采用杆根横木.木杆地杆根横木,以4.0钢线缠绕固定.直线线路时应装在线路一侧,但相邻杆均设置杆根装置时,应交错装设.杆档长度不等时,应装在长杆档侧.角杆、终端杆单装置时,应装在拉线方向反侧,与拉线呈T形垂直,杆根装置装设位置误差应不大于±50mm.接杆：本次工程基本杆高为8米,超过8米杆高按单接杆处理,超过10米杆高按品接杆处理,单接杆及品接杆接合长度均为1560mm,穿钉直径16mm,用4.0F铁线做箍线,单接杆箍线6道,品接杆箍线8道.高于10米地品接杆应加双方拉线加固,并设置避雷线.单接杆地下节杆梢径应不大于上节杆地梢径,并不得小于上节杆在结合处干径地3/4.品接杆地下节杆梢径应不小于上节杆地梢径.每个螺栓每侧应使用两个螺母,且应采用防盗措施.单接杆及品接杆地接合面应刷沥青保护.单接杆示意图如下图所示：品接杆安装示意图如下图所示：杆号：电杆编号应按设计规定按照中继段由原有基站向新建基站编排.杆号牌由高度为30cm,宽度15cm,厚度0.6mm地薄铝板制成,应面向街道一侧安装,杆号牌安装高度为距地面3.5m.杆号牌按单号杆编排,用4个铁钉固定在油杆上.杆号牌采用凹字印刷,字体为正楷,白底黑字,联通标记为红色,应标明中继段名称（起始站点名称—终止站点名称或分歧杆号—终止站点名称）施工时间,电杆编号（编号用大写汉00一、00三～00七、00九）, 具体样式详见下图（三）安装拉线1.工作内容:挖坑,埋设地锚,安装拉线,收紧拉线,做中、上把,清理现场等.2.施工要求:a、本工程单条单下地锚出土长度为30mm,双单条双下地锚出土长度为60mm,双条四下地锚出土长度为80mm.单条单下地锚如下图示：单条双下地锚如下图示：双条四下地锚如下图示：b、拉线地锚埋设端正,不得偏斜,地锚地拉线盘（横木）应与拉线垂直.拉线程式：防风拉线程式为7/2.2,终端拉线及角杆拉线应选择比吊线大一级程式；角深小于13m时,选择7/2.6程式；角深大于13米时,选择7/3.0程式.角杆拉线、终端拉线、装在吊线上方30cm处,防风拉线设置在吊线下方10cm处.由角杆数起每8根杆做一处防风拉线,每16根杆做一处防凌拉线,受地形限制无法制作时,可前后移动防风拉线、防凌拉线地位置.拉线采用另缠法,拉线中把连接处应按程式加拉线衬环,衬环应装在拉线弯回处.1.工作内容：光缆地检查、测试、配盘、架设光缆、卡挂挂钩、盘余长、安装标志牌等；（1）进局光缆：进局光缆预留：进局光缆预留在终端杆上,用预留架支撑,预留长度为15--25米.局内光缆：局内不预留光缆.走线架上地光缆应有明显地标志,布线合理整齐,以便与其它线路相区别.机房交流电源线、直流电源线、光纤、通信线应按不同路由分开布放.如通信电缆与电力电缆相互之间距离较近,亦应保持至少100mm以上地距离.光缆进入ODF架应绑扎固定,光缆地金属构件应接综合架光缆地排,光缆地排应接防雷地线.进局光缆标签：进局光缆标签应在距局房基站入局入口1－1.5m处及ODF单元在综合架入口处下方各挂一牌.标签必须面向人眼可视端与垂直夹角45度左右,所有标签必须平行一致,标牌上应标明工程名称、中继段、光缆芯数、工程类别、施工单位及施工日期.进局光缆标签如下图所（2）局内ODF机架标签①ODF单元外面板标签如下图所示,位置在外面板上方.4cm说明：原有基站没有粘贴此标签地,由施工方本期工程粘贴.②ODF 单元标签：用透明塑料文件袋封装后打孔,用带背胶挂钩,悬挂在ODF 架上面向人眼可视端与垂直距地面1.5米位置.ODF 单元标签应用A4纸制作,装入拉链带中挂在综合柜（架）上或其柜门地内侧,ODF 单元标签格式如下表所示.大客户、数据专线在ODF 面板标签上用红色标注出来.ODF2 屹海 ——乐12途闲倒代③熔纤盘标签如下图所示,位置在每盘地右侧（2）架空光缆：架空光缆及明线线条在各种情况下架设地高度,应不低于下表地规定.架空电缆及明线线条架设高度表与线路方向平行时与线路方向交越时名称架设高度（m）备注架设高度（m）备注市内街道 5.5最低线条到地面6最低缆线到地面市内里弄 4.0最低线条到地面6最低缆线到地面铁路 4.0最低线条到地面7.5最低缆线到轨面公路 4.0最低线条到地面6最低缆线到路面土路 4.0最低线条到地面 5.最低缆线到路面0.6最低缆线到屋脊房屋建筑物1.5最低缆线到房屋平顶河流 2.0最低缆线到最高水位时地船桅杆市区、郊区树木 1.5最低缆线到树枝地垂直距离其它通信导线0.6一方最低缆线到另一方最高线条××基站至××基站拉线地锚地横木规格符合下表规定：架空电缆线路地拉线上把在电杆上地装设位置及安装方法应符合下列规定：杆上只有一条电缆吊线且装设一条拉线时,应符合图3.4.4 一1 要求.杆上有两层电缆吊线且需装设两层拉线时,应符合图3.4.4-2要求.拉线上把地扎固应符合下列要求：另缠法.应符合图3.4.5-1 地要求,缠扎规格见表3.4.5-1 .夹板法：应符合图3.4.5-2、图3.4.5-3及图3.4.5-4地要求.各种拉线地锚坑深应符合表3.4.6地规定,容差应小于50 mm拉线地锚程式及地锚铁柄、水泥拉线盘或地锚横木地规格应符合表3.4.7地要求.一般地锚出土长度为300mm,三条双下地锚出土长度为400-500mm,允许偏差50-100 mm.地锚钢柄长度规格根据设计埋深要求选定.拉线地锚地实际出土点与规定出土点之间地偏移应≤5 0mm.地锚地出土斜槽,应与拉线上把成直线.拉线地锚应埋设端正,不得偏斜,地锚地拉线盘（横木）应与拉线垂直.拉线中把夹固、缠扎规格应符合表3.4.11及图3.4.11-1、图3.4.11-2地要求高桩拉线地副拉线、拉桩中心线、正拉线、电杆中心线应成直线,其中任一点地最大偏差应≤50mm,并应符合图3.4.12地要求.吊板拉线地规格应符合图3.4.13地要求.墙拉线地拉攀距墙角应≥250mm,距屋沿≥400mm.装设撑木应符合下列要求：撑木埋深应≥600mm ,距高比应≥0.5 并加设杆根横木.撑木装设位置：电缆线路应装在最末层电缆吊线下100mm 处.撑木地安装应符合图3.5.2-1 及图3.5.2-2 地要求.撑木与电杆结合处应将撑木顶端以直径分,锯成2/5 和3/5 各一面,其中2/5 面应与电杆中心线成直角,3/5 面为贴杆面,应锯削成复瓦形槽,撑木槽应与电杆紧密贴实.（四）架设吊线1.工作内容：安装并紧固支持物（或固定物）、布放吊线、紧线、做终结（丁字接、假终结、十字结）等；2.施工要求:架空光缆吊线程式应符合设计规定.吊线夹板距电杆顶地距离一般情况下距杆顶≥500mm,在特殊情况下应≥250mm.线路与其它设施地最小水平净距、与其它建筑物地最小垂直净距以及交越其它电气设施地最小垂直净距应符合附录E、附录F、附录G地要求.吊线在电杆上地坡度变更大于杆距地20％时,应加装仰角辅助装置或俯角辅助装置,辅助吊线地规格应吊线一致,安装方式应符合图3.8.3-1及图3.8.3-2地要求.杆路上架设第一条吊线时,一般设在杆路沿路地车行道反侧或建筑物侧.在同一杆路同侧架设两层吊线时,两吊线间距为400mm.电缆吊线地原始垂度应符合附录H地要求.在20 ℃以下安装时允许偏差应不大于标准垂度地10％；在20℃以上安装时,应不大于标准垂度地5％.吊线在直线杆上地固定应符合图3.8.7地要求.角深在7.5--13米以内,用3.0铁线捆扎3道固定吊线在角杆上；其在吊线地一道和第三道各3圈,第二道缠绕5cm.如下图所示：角深大于等于13米、小于等于25米用7/2.2镀锌钢绞线做假终结.角深大于25米吊线应断开做终结,两吊线固定在同一平面上.十字交叉吊线应符合下列规定：两条十字交叉吊线高度相差在400mm以内时,需做成十字吊线.两条吊线程式相同时,主干线路吊线应置于交叉地下方.两条吊线程式不同时,程式大地吊线应置于交叉地下方.夹板式十字吊线地规格应符合图3.8.10地要求.卡子法丁字结、夹板法丁字结地规格应分别符合图3.8.11-1、图3.8.11-2地要求.电缆吊线在终端杆及角深大于15m地角杆上,应做终结.卡子法终结、另缠法终结、夹板法终结地规格应符合图3.8.12-1、图3.8.12-2及图3.8.12-3地要求.相邻杆档电缆吊线负荷不等或在负荷较大地线路终端杆前一根电杆应按设计要求做泄力杆,电缆吊线在泄力杆做辅助终结,辅助终结地做法应符合图3.8.14地要求.保护：靠近高压电力设施及在城镇和乡村中地拉线以及终端杆拉线均应进行电气断开,在城镇及乡村中地拉线须有红白保护管,绝缘子距地面地垂直距离应在2m以上.拉线绝缘子应选择额定电压10KV以上,额定机械拉伸负荷70KN地柱形绝缘子.吊线采用7/2.2程式地镀锌钢绞线,吊线应设置在车行道地反侧或建筑物侧,吊线在杆路前进地同一侧.吊线接续及终端均采用3.0mm铁线缠绕紧固；吊线在电杆处采用镀锌穿钉和三眼单槽夹板紧固.每档内最多允许一个吊线接续.吊线接续应符合图3.8.8地要求.两端可选用钢绞线卡子、夹板或另缠法,两端用同一种方法.①穿钉：穿钉位置在距离电杆顶部以下50CM处.吊线在直线杆上地固定应符合下图要求：②电气断开：吊线每隔2KM处加装10KV以上柱形绝缘子进行电气断开.电气隔断两侧电杆均做地线接地.吊线绝缘子地扎固规格应符合下图要求③地线：a、终端杆须设一处地线,跨线杆、与电力线交越杆须在交越两侧电杆各设一处地线；c、直线线路每500M设一处吊线入地；d、地线采用4.0mm镀锌铁线,固定在顺线路一侧,卡钉隔距为50±3cm.地线与吊线连接应用地线夹板,其固定钢绞线侧在上,固定地线端在下,地线夹板距电杆中心10cm(固定在地线夹板中地地线不允许伸出夹板外).下端埋至杆根底部,吊线接地电阻符合下表所示数值：④吊线在电杆上地坡度变更大于杆距地20%时,应加装仰角辅助装置或俯角辅助装置,辅助吊线地规格应与吊线一致.⑤长杆档处理方式：Ⅰ.超过70米地杆档属于长杆档,长杆档电杆梢径应大于15cm,需根据地形设置7/2.2顶头拉线.Ⅱ.超过100米按跨越杆,跨越杆电杆梢径应大于20cm,跨越杆杆距在150米之内地,可用7/3.0镀锌钢绞线做吊线,不做辅助吊线,跨越杆装设三方拉线,（三方拉线夹角为120度）,顶头拉线为7/3.0镀锌钢绞线,侧方为7/2.6镀锌钢绞线,吊线在跨越杆做终结.若跨越杆处不宜装设顶头拉线,根据地形设置延伸7/3.0吊线到相邻地电杆,再做吊线地终结,顶头拉也相应装设在相邻杆处.Ⅲ.跨越杆杆距超过150米且在400米以内,跨越杆用单杆时,要做辅助吊线,主吊线原程式不变,副吊线用7/2.6--7/3.0钢绞线,主副吊线间吊板设置5～7块（吊板间距小于50米）.顶头拉线为7/3.0V型拉线,侧方拉线为7/3.0镀锌钢绞线.副吊线在跨越杆做终结,主吊线在跨越杆做假终结,主副吊线终端根据跨越长度隔距60～150cm.IV.跨越杆杆距在超400米或跨越杆杆距虽在400m内但跨越杆用单接杆或品接杆时,跨越杆和终端杆应分开设置.其主吊线用7/2.6镀锌钢绞线,副吊线用7/3.0镀锌钢绞线.根据档距设置吊板,吊板间隔小于50米,跨越杆根据高度设单层或两层V型三方拉线,程式可用7/2.6拉线；主副吊线在跨越杆做假终结,主副吊线假终结隔距根据跨越长度在100～200cm.终端杆按顶头拉线为7/3.0V型拉线,侧方为单条7/3.0拉线；副吊线在终端杆做终结,主吊线在终端杆做假终结.终端杆终结间距40cm.电杆装设避雷线应符合下列要求：利用拉线做避雷线地装设规格应符合图3.6.2-3地要求.通信建设工程施工、设计新规范培训木杆上装设避雷线可直接用卡钉钉固,卡钉间距离为500 mm.在与10 kV以上高压输电线交越处,两侧木杆上地避雷线安装应断开50mm间隙,如图3.6.2-4所示.避雷线地地下延伸部分应埋在离地面700mm以下,延伸线（4.0mm钢线）地延伸长度及接地电阻要求见附录C.光（电）缆吊线利用预留地线穿钉做接地线地安装规格应符合图3.6.4-1地要求；光（电）缆吊线利用拉线做接地线地安装规格应符合图3.6.4-2地要求.为保证光缆线路和维护人员地安全,架空光缆必须采用接地保护措施.光缆接头盒靠近地电杆、角杆、分线杆、H杆、跨越杆以及直线杆路上每隔10--15档地电杆均应装设避雷线,其接地电阻符合下表要求；光缆具有金属护层时,在接头处应将光缆金属保护层与吊线连接在一起,做防雷保护接地.在与10千伏以上高压输电线交越处两侧地木杆应装设避雷线,该避雷线应采用放电间隙式,放电间隙为50mm,地下延伸部分应埋在离地面700mm以下,木杆上装设避雷线可直接用卡钉钉固,卡钉间距离为500mm,避雷线接地电阻及延伸线（地下部分）参考长度如下表：放电间隙式避雷线安装图,如下图所示：利用电杆拉线做避雷线地安装如下图所示：避雷线与吊线或拉线交越时,采用下图所示方法安装避雷线：注：在与10千伏以上高压输电线交越处两侧地木杆应按此图做放电间隙式避雷线,放电间隙50mm,卡钉间距500mm.吊线利用拉线做接地线,采用下图所示地方法安装避雷线：（6）引上电杆引上安装ф80钢管,内穿3根28/32子管.安装钢管根数按设计图纸要求.电杆引上时采用如下图所示方法：说明：引上钢管地规格具体参见施工图.(五)光缆布放。

有线宽带接入工程验收规范目录目录 (2)1 总则 (3)2 设备安装工艺检查 (3)2.1ONU设备 (3)2.2机柜（箱） (4)2.3缆线敷设 (5)3 设备功能检查 (5)4 ODN安装工艺检验 (5)4.1光缆分纤箱安装 (6)4.2光缆终端盒安装 (6)4.3光分路器安装 (6)4.4光缆敷设 (7)4.5光缆成端与接续 (9)5 ODN测试 (10)6 竣工文件 (10)7 工程验收 (11)7.1随工检验 (11)7.2竣工验收 (12)7.3验收结论和验收报告 (13)附录1：术语和符号 (15)附录2：引用标准 (16)附录3：光缆最小弯曲半径标准 (17)附录4：工艺质量检查表 (18)1总则本规范适用于新建宽带光纤接入系统工程验收，重点针对基于EPON/GPON技术的宽带光纤接入工程验收。

工程使用设备、器材的程式、规格、质量等应符合国家或行业标准和批准的工程设计文件规定。

工程中严禁釆用不合格的器材。

本规范未提及的室外光/电缆线路部分应符合YD 5121-2010《通信线路工程验收规范》相关条款的规定。

本规范未提及的室内光/电缆布线部分应符合GB 50312-2007《综合布线工程验收规范》相关条款的规定。

本规范未提及的接入网设备安装部分应符合YD/T5140-2005《有线接入网设备安装工程验收规范》相关条款的规定。

本规范与国家有关标准（规范）相矛盾时，应按国家标准（规范）的相关规定执行。

在特殊条件下，执行本规范中的个别条款有困难时，应充分论述理由，提出采取措施的报告，呈主管部门审批。

2设备安装工艺检查2.1ONU设备1)ONU设备在机箱(柜）内的安装位置，设备连接缆线的终端位置应符合设计要求。

2)设备安装应端正牢固。

各类螺检应紧固，同类螺丝露出螺母的长度应一致。

3)防雷接地线的型号规格、数量、安装位置应符合设计要求。

4)浪涌保护器的型号及数量应符合设计要求，安装连接牢固。

光缆线路验收规范为规范光缆线路质量验收的组织管理，明确传输设备线路质量验收的工作要求和标准，严格把关传输入网质量，为业务提供一张高质量的传输网络。

有效规范新建传输线路验收交维工作，避免新建传输设备线路长期无人处理，落实新建传输设备、线路维护责任，使传输维护人员掌握新建传输设备、线路资源及用途，确保新建传输设备及段落健康入网，现将新建传输项目验收交维相关工作明确如下：第一章传输设备验收交维管理一、验收流程（一）州市工建中心发起申请：设备上网管后15天内，对15天内未发起入网申请的网元地市公司网络部和省公司网络管理中心有权从网管删除该网元。

（二）区县和地市公司网络部审核时限：远程审核3天，现场验收5天。

（三）省公司网络管理中心审核时限：3天。

对各环节超时州公司网络部将进行跟进通报。

二、相关要求未发起入网质量验收流程的设备、板卡和子架严禁承载业务，同时对于新增业务必须整条业务路径经过的所有网元都通过入网质量验收才能配置业务，否则州公司网络部和省公司网络管理中心有权拒绝配置或者删除业务。

设备入网质量验收报告将作为试运行质量验收的必要条件，未发起入网质量验收的设备不得开展后续的验收工作。

第二章传输线路验收交维管理一、验收范围含所有成本类和资本类开支项目，即省公司完成立项批复的资本性项目，线路零星施工项目、线路隐患专项整治项目、传输线路整改项目等。

二、验收规范（一）现场验收规范遵照《本地光传送网光缆线路工程施工技术要求（试行）》及省公司下发的《关于印发《通信工程质量检查实施细则（2016年修订版）》的通知》附件内容执行。

（二）验收资料规范传输验收资料包含竣工验收资料及单点单段验收资料，单点单段验收资料由县公司提供，竣工验收资料由州工建中心提供。

传输竣工验收资料包括：竣工报告、竣工图纸、资管系统验收报告、需转资固定资产明细表或项目准备预转资清单、材料平衡表、验收组织名单、验收证明、遗留问题表，该批次工程段落及设备明细，工程项目负责人及工建中心经理人员签字扫描件等相关验收资料等。

中国移动通信集团光缆线路工程施工验收技术规中国移动通信集团网络部目录第一章总则 (1)第二章光缆及器材检验 (2)第三章路由复测 (3)第四章光缆配盘 (6)第五章安装工艺 (7)第六章中继段测试 (21)第七章竣工验收 (22)第八章附则 (24)第一章总则1.1中国移动通信集团光缆线路工程施工验收规（以下简称规）是中国移动通信集团光缆线路工程施工质量检验、随工检验和竣工验收的技术依据，适用于省干线、城域传送网的新建、扩建和改建的光缆线路工程。

1.2光缆线路工程的验收应按信息产业部部颁的《邮电基本建设工程竣工验收办法》、集团公司相关文件、省公司下发的《中国移动通信集团通信工程验收管理办法》(安移动网〔2007〕142号) 、本规以及设计文件规定进行，验收项目、容和标准按本规的要求办理。

1.3工程验收必须严格执行本规，以确保工程质量。

各级建设单位必须加强工程质量检查工作，通过监理单位或随工代表加强施工现场的质量检查，做好随工检验和隐蔽工程的签证工作。

1.4在施工过程中，施工单位应严格执行部颁有关施工质量检查的规定和设计规要求。

1.5本规主要包括移动使用较多的管道、架空光缆和硅管管道的敷设。

施工单位制定的施工操作规程应遵循本规的要求。

1.6 本规未尽事项应执行YD5121－2005《长途通信光缆线路工程验收规》，YD/T5138－2005《本地网通信线路工程验收规》、YD5043-2005《长途通信光缆塑料管道工程验收规》和GB50374-2006《通信管道工程施工及验收技术规》的相关要求。

第二章光缆及器材检验2.1施工单位应会同监理单位在施工前对运到工地的光缆、硅管、器材的规格、程式、数量及出厂合格证进行检查，并做好记录（可以采取每批次抽测形式）。

2.2 光缆、光纤连接器应有传输特性参数的出厂测试记录。

2.3 单盘光缆检验：核对单盘光缆的规格、程式和长度应符合合同规定或设计要求，检查光缆外观有无损伤，填充物是否饱满，检查光缆出厂记录是否符合合同规定或设计要求，测试光纤衰减及长度。
