10.3木门窗构造

10.3木门窗构造
二、木门窗构造（平开）
（一）平开门构造

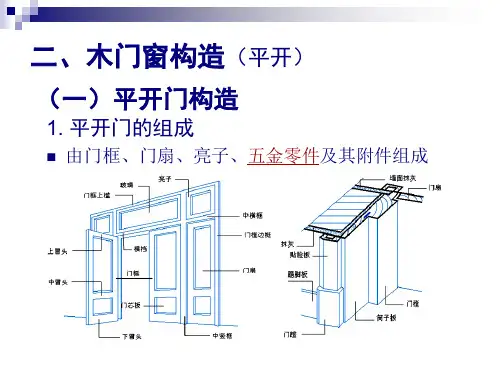

1. 平开门的组成
由门框、门扇、亮子、五金零件及其附件组成
（一）平开门构造
2. 门框（门樘 ）
1）组成
边框（中竖框）＋上框（中横框）
2）断面形式与尺寸
断面形式与门的类型、层数有关 裁口（单、双）——便于门扇密闭 背槽 ——避免因受潮产生翘曲变形
（一）平开门构造
3）门框的安装 施工方式：后塞口、先立口
（一）平开门构造
4）门框的位置及附件 门框的位置：立中、内平、外平、内外平、开启侧平 贴板、筒子板
有缘学习更多＋谓ｙｇｄ３０７６考证资料或关注桃报：奉献教育（店铺）
（一）平开门构造
3. 门扇
1）镶板门
骨架（边梃、上冒头、中冒头和下冒头） 门芯板（木工板、胶合板、玻璃、塑料纱）
（二）平开窗构造
3）窗框的安装 施工方式：后塞口、先立口
4）窗框的位置及附件 窗框的位置：立中、内平、外平 贴脸板、窗台板、排水孔（滴水）
有缘学习更多＋谓ｙｇｄ３０７６考证资料或关注桃报：奉献教育（店铺）
（二）平开窗构造
2. 窗扇（玻璃窗、纱窗）
1）组成 上、下冒头（窗棂） 边梃 2）断面形式与尺寸 裁口 3）玻璃的选择 平板、磨砂、钢化、中空、吸热……
有缘学习更多＋谓ｙｇｄ３０７６考证资料或关注桃报：奉献教育（店铺）
2）夹板门（两面粘贴）
骨架（方木）＋面板（胶合板、塑料面板） 全夹板门、带玻璃或带百叶夹板门
（二）平开窗构造
窗框、窗扇（玻璃扇、纱扇）、五金（铰链、风钩、 插销）及附件（窗帘盒、 窗台板、贴脸板）
1. 窗框
1）组成 边框（中竖框）＋上下框（中横框） 2）断面形式与尺寸 与门框相似（裁口、背槽、披水 ）

木门窗构造

木门窗构造

1）内外开窗： 内外开窗是在一个窗框上做双裁口，一扇
向内开，一扇向外开，开口宽取决于窗扇厚度 ，窗扇可以是两层玻璃，也可是一玻（外扇） 一纱（内扇），这种窗的内开和外开窗扇基本 相同，构造简单。当为两层玻璃时，常将里面 的一扇玻璃作成易于拆换的活动扇，以便夏季 换成纱窗。 2）双层内开窗：
双层内开窗通常有两种做法： 一是子母窗扇，由一个窗樘装合在一起的
（2）内开窗：窗框裁口在内侧，窗扇向室内开启 。擦窗安全、方便、窗扇受气候影响小。但开启 时占据室内空间，影响家具布置和使用，防水性 差，因此需在窗扇的下冒头上作披水，窗的下框 设排水孔等特殊处理 。
（3）双层窗：为适应保温、隔声、洁净等要求， 双层窗广泛用于各类建筑中，常用双层窗有内外 开窗、双层内开窗等。
的玻璃，特殊需要时，可选用双层中空玻璃、磨砂玻璃或 压花玻璃、夹丝玻璃、钢化玻璃、有机玻璃、有色吸热和 涂层、变色等种类的玻璃。
（3）五金
3、平开窗构造
（1）外开窗 ：窗扇向外开启，窗框裁口在外侧， 窗扇开启时不占空间，不影响室内活动，利于家 具布置，防水性较好。但擦窗及维修不便，开启 扇以易受日光、雨雪侵蚀，容易腐烂，同时玻璃 破碎有伤人危险。
2、窗扇
窗扇是窗的活动部件，并有玻璃扇、纱扇和百页 扇等多种：窗扇由上冒头、下冒头、边梃、窗芯及玻璃 等构件组成。
（1）窗扇的组成及断面形状和尺寸 窗扇的上下冒头及边梃的宽度：50～90mm，厚度：
35～42mm，窗芯的宽度：30～35mm，厚度同上下冒头。 （2）窗玻璃的选择与安装 窗玻璃的厚度为3mm，面积较大时，可采用5mm或6mm厚
门扇边框内安装门心板者一般称镶板门。 门心板可用10～15mm厚木板拼装成整块，镶入边框。 板缝要结合紧密，不可因日后木板干缩而露缝。 一般为平缝胶结。如能做高低缝或企口缝结合则可缝隙

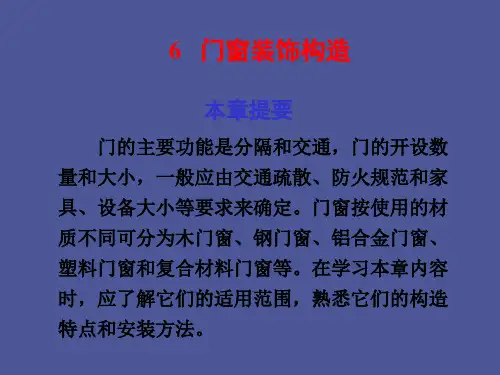

【精品课件】门窗装饰构造

【精品课件】门窗装饰构造
门扇与主门框之间一侧通过铰链相连，另一 侧通过门边框与主门框搭接。
门盖板的一侧嵌固在主门框断面上的凹槽处， 另一侧则嵌固在用螺钉固定的钢角板或PVC角板 上。如图6.23所示。
塑料窗扇与窗框之间由橡胶封条填缝，关闭 后密封较严。玻璃有单层和双层，应与其框料异 型材相配套。其节点构造见图6.24。
图6.23 塑料门安装构造
6.2.2.1 铝合金推拉门窗的构造特点
铝合金推拉窗的构造特点是它们由不同断面 型材组合而成。
上框为槽形断面，下框为带导轨的凸形断面， 两侧竖框为另一种槽形断面，共4种型材组合成 窗框与洞口固定。塑料垫块是闭合时作窗扇的定 位装置，见图6.7所示。
铝合金推拉门多用于内门，其构造见图6.8。
图6.7 铝合金推拉窗构造
不同的是在两扇闭合处设有中竖框作为关闭窗扇
实腹钢窗一般选用断面高度为25mm及32mm 的窗料。参见表6.3和图6.13及图6.14。
空腹钢窗料是用1.5～2.5mm厚的普通低碳带 钢经冷轧的薄壁型的钢材。空腹式钢窗料断面高 度有25mm和30mm等规格，参见图6.15。
表6.3 实腹式钢窗料规格尺寸及用途表
（2） 通风 在确定窗的位置及大小时，应尽量选择对通
风有利的窗型及合理的布置，以获得较好的空气
（3） 围护功能 窗的保温、隔热作用很大。窗的热量散失，
相当于同面积围护结构的2～3倍，占全部热量的 1/4～1/3。窗还应注意防风沙、防雨淋。窗洞面 积不可任意加大，以减少热损耗。
（4） 隔声 窗是噪声的主要传入途径。一般单层窗的隔
常见的门有镶板门、框板门、折叠门等多种。 窗的种类有平开窗、推拉窗、百叶窗、中悬窗等。
6.2.4.1 塑料门窗的组成
塑料门窗是由挤出的硬质PVC异型材,经下料、 焊接（自身热合）、修饰整理、安装配件而成。 硬质PVC异型材断面尺寸较大，断面形状较复杂， 门窗类型不同，所用型材也不相同，如表6.4所示 (详见P159)。

建筑装饰构造-第五章--门窗装饰构造

建筑装饰构造-第五章--门窗装饰构造

5.5 塑料门窗装饰(zhuāngshì)构 造
塑料门窗是以聚氯乙烯或其他树脂为主要原料，以轻质碳 酸钙为填料，添加适量助剂和改性剂，经双螺杆挤压机挤压成 型的各种截面的空腹门窗异型材，以专门的组装工艺将异型材 组装而成。由于塑料的刚度较差，一般在空腹内嵌装型钢或铝 合金型材进行加强，从而增强了塑料门窗的刚度，因此，塑料 门窗又称为“塑钢门窗”。
图5.7为无框地弹簧玻璃门构造。
第十六页，共54页。
5.3 全玻璃门装饰(zhuāngshì) 构造
图5.7 无框地弹簧玻璃门构造 (gòuzào)
第十七页，共54页。
5.3 全玻璃门装饰(zhuāngshì)构 造
5.3.2 自动推拉门 自动推拉门的门扇采用铝合金或不锈钢做外
框，也可以是无框的全玻璃门，其开启控制有超 声波控制、电磁场控制、光电控制、接触板控制 等。当今比较流行的是微波自动推拉门，即用微 波感应自动传感器进行开启控制。若人或其他移 动(yídòng)物体进入传感器感知范围内时，门扇 自动开启；人或其他移动(yídòng)物体离开传感 器感知范围内时，门扇自动关闭。
图5.13 玻璃与窗扇(chuānɡ shàn) 间密闭处理构造
第三十一页，共54页。
5.6 特种(tèzhǒng)门窗装饰构造
窗扇与窗框的密闭处理有贴缝式、内嵌式、垫缝式三种 方式，如图5.14所示。
由于单层玻璃保温、隔热、隔声性能均较差，因此，密 闭窗户多采用增加窗扇或玻璃层数的做法来提高隔声保温效 果。隔声窗可采用中空玻璃窗、双层及三层玻璃的固定窗。 双层玻璃间距为80mm ～100mm，玻璃安装在弹性材料 (cáiliào)上，在窗四周应设置吸声材料(cáiliào)，或将其 中一层玻璃斜置，以防止玻璃间的空气层发生共振现象，如 图5.15所示。

建筑构造之门概述木门构造介绍课件

建筑构造之门概述木门构造介绍课件

符合建筑规范和安全要求
01
遵循建筑设计规 范，保证木门结
构安全可靠
02
考虑防火、防潮、 防虫等安全要求， 选用合适的材料
和工艺
03
设计合理的门锁 和门把手，保证
使用安全
04
符合无障碍设计 要求，方便残疾
人士使用
木门构造案
4
例分析
单击此处输入你的正文，文 字是您思想的提炼，为了最 终演示发布的良好效果，请 尽量言简意赅的阐述观点.
经典木门构造案例
故宫木门：中国传统建筑中的经典木门，采 用榫卯结构，坚固耐用。
法国卢浮宫木门：欧洲古典建筑中的经典木 门，采用雕刻和镶嵌工艺，精美华丽。
美国白宫木门：美国殖民时期建筑中的经典 木门，采用对称设计和雕刻工艺，庄重典雅。
日本京都御所木门：日本传统建筑中的经典 木门，采用木制框架和纸糊工艺，轻盈通透。
现代木门构造案例
案例一：简约现代风格木门，采用实 木复合材料，表面涂装环保水性漆， 具有耐磨、耐腐蚀、易清洁等特点。
案例二：欧式古典风格木门，采用实 木雕刻工艺，表面涂装环保水性漆， 具有艺术感强、装饰效果好等特点。
案例三：中式传统风格木门，采用实 木雕刻工艺，表面涂装环保水性漆， 具有文化内涵丰富、古朴典雅等特点。
案例四：现代简约风格木门，采用铝 合金边框，表面涂装环保水性漆，具 有轻便、耐用、易清洁等特点。
木门构造的创新和发展趋势
1
2
3
4
环保材料：使用环 保材料，降低对环
境的影响
智能技术：引入智 能技术，提高木门 的安全性和便捷性
绿色建筑：结合绿色 建筑理念，提高木门
的节能和环保性能
定制设计：提供定制 设计服务，满足不同 消费者的个性化需求

木门窗装饰构造

木门窗装饰构造
根据门扇数与开启方式的不同，裁口的形式可分为单 裁口与双裁口两种。裁口深度8～10mm。
15.2 普通门窗的基本构造
15.2 普通门窗的基本构造
1、门框★
(3)门框安装方法 --- 塞口、立口两种方法
一 、 木 门 的 构 造
塞口——又称塞樘子，先砌墙留洞口后安装门框。
预留的洞口一般比门框外包尺寸大点，当整幢建筑的墙 体砌筑完工后，再将门框塞入洞口固定。 特点：不会影响施工进度，但窗框与墙体之间的缝 隙较大，应加强固定时的牢固性和对缝隙的密闭处理。
门一般由门框、门扇、五金零件及附件组成（如图） 门框又称门樘，是门扇、(亮子)与墙体的联系构件。
一 、 木 门 的 构 造
门扇一般由上冒头、中冒头、下冒头和边梃等组成。
亮子又称腰头窗、腰窗，在门上方，为辅助采光和通 风之用。 五金零件一般有铰链、插销、门锁、拉手、门碰头等。 附件：贴脸(装饰盖缝) 、筒子板(装饰)等。
多用于库房、车间的外门。
拼板门
15.2 普通门窗的基本构造
拼板门的立面形式
实拼门拼板结合方式

(4) 推拉门
推拉木门
推拉木门是指门扇用左右推拉的方式启闭，分暗
装式和明装式。推拉门必须设置吊轨和地轨，暗装式
是将轨道隐藏于墙体夹层内，明装式是将轨道安装在 墙面上用装饰板遮挡。
推拉门的门扇可以作成镶板门、镶玻璃门、夹板
一 、 木 门 的 构 造 (2)夹板门
组成：骨架、面板。
门扇
15.2 普通门窗的基本构造
夹 板 门 骨 架 形 式
夹板门立面形式
15.2 普通门窗的基本构造
一 、 木 门 的 构 造 （3）拼板门 构造与镶板门相同，由骨架和拼板组成， 只是拼板门的拼板用35~45mm厚的条形 木板拼接而成，因而自重较大，但坚固耐久， 门扇

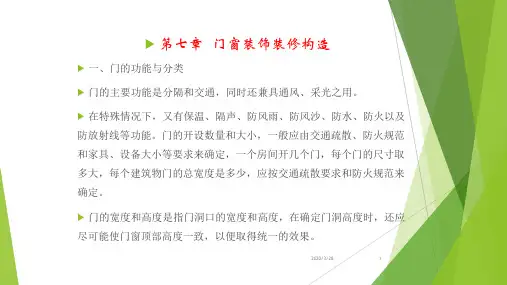

门窗装饰装修构造PPT课件

门窗装饰装修构造PPT课件
a.合页
合页又名合叶，正式名称为铰链。常组成两折式，是连接物体两个部分并能使之 活动的部件，在门的结构中就是连接门和门框的五金件，合页通常由普通钢、不 锈钢或者铜制作
2020/3/28
24
b.拉手
拉手是安装在门上，便于开启操作的器具，拉手形式多样，具有装饰性， 一般有普通拉手、底板拉手、管子拉手、铜管拉手、不锈钢双管拉手、 方形大门拉手、双排(三排、四排)铝合金拉手、铝合金推板拉手等，可 根据造型需要选用。制作拉手的材料有铁、铜、铝、钢板等金属或铝合 金、锌合金等合金，表面可采用抛光、镀铬或喷漆处理，也可用有机玻 璃或其他材料贴面。
2020/3/28
25
c.闭门器
闭门器是安装在门上的机械装置，能将门扇自动关闭。常用的闭门器有 门顶闭门器和落地闭门器两种。门顶闭门器又称多功能闭门器，具有快 慢不同的三种速度，安装在门扇上部靠近合页一边，可使门在不同角度， 以不同速度自动关闭。符合质量要求的门顶闭门器，在推动门扇关闭运 行中，应平稳、无噪声、无渗油污染现象。
铝合金门分为地弹簧门和推拉门两种，铝合金地弹簧门的制作，通常采用型 材组装的方式。门框选用76×44和100×44扁管，壁厚为2.0～3.0mm；带框 地弹门门扇铝材按各厂家选用，型材主受力壁厚不小于2.0mm。带框地弹门 门扇组装拉杆采用φ8或φ10镀锌螺杆，两端用螺母拧紧固定；横杆与竖杆一 般采用连接件、转角件、插接件、紧固件组装成扇和框，门扇和门框的四角 组装采用直角插榫结合，门扇按设计要求装插销、锁具。
2020/3/28
26
d.门挡 也叫吸门器，当门打开时，门框能使门扇和墙壁保持一定距离，以免门
扇或拉手与墙壁碰撞，门挡可以装在门扇的上部或下部。
2020/3/28

木门窗的构造

木门窗的构造

木门窗的构造
图6-9 木窗的构造
木门窗的构造
2. 平开木窗的构造
1）窗框
窗框的断面尺寸主要根据材料的强度和接榫的需 要来确定，一般多为经验尺寸，如图6-10所示。图中 虚线为毛料尺寸，粗实线为刨光后的设计尺寸(净尺 寸)；中横框若加披水，其宽度还需增加 20 mm 左右。
木门窗的构造
图6-10 木窗框的断面形状与尺寸
木门窗的构造
图6-5 夹板门的构造
木门窗的构造
根据功能的需要，也可以在夹板门上局部加装 玻璃或百叶，一般需在装玻璃或百叶处做一个木框， 并用压条镶嵌。
夹板门构造简单，可利用小料、短料制作，其 自重轻，外形简洁，便于工业化生产，在一般民用 建筑中广泛用作内门。若夹板门用于外门，对其面 板应做防水处理，并提高面板与骨架的胶结质量。
2）窗扇
木门窗的构造
窗扇的上、下冒头及边梃的截面尺寸为(35～42) m m×(50～60) mm。下冒头若加披水板，宽度应比上冒 头增加10～25 mm。为镶嵌玻璃，在窗扇侧要做裁口， 其深度为 8～12 mm，但不应超过窗扇厚的1/3。各构 件的内侧常做装饰性线脚，这样既可减少对光线的遮挡 又美观。两窗扇之间的接缝处常做高低缝的盖口，也可 以一面或两面加钉盖缝条，这样既可提高防风雨能力， 又可减少冷风渗透。窗扇的构造如图6-11所示。
图6-3 木门的组成
木门窗的构造
2. 平开木门的构造
1）门框
门框的断面形状与门 的类型和层数有关，同时 应利于安装，并满足使用 要求（如密闭等）。门框 的断面尺寸主要考虑接榫 牢固，还要考虑制作时的 刨光损耗。木门框的断面 如图6-4 所示。
图6-4 木门框的断面
木门窗的构造
为便于门扇密闭，门框上要有裁口(或铲口)。根据门扇数与开启 方式的不同，裁口的形式和尺寸分为单裁口与双裁口两种。单裁口 用于单层门，双裁口用于双层门或弹簧门。双裁口的木门框(门框上 安装两层门扇时)厚度、宽度分别为(60～70) mm、(130～150) mm， 单裁口的木门框(只安装一层门扇时)为(50～70) mm、(100～120) mm。裁口深度一般为 8～10 mm，宽度要比门扇宽度大1～2 mm， 以利于安装和门扇开启。

门窗构造 ppt课件

门窗构造 ppt课件

任务1 门窗基本知识
二、门窗的类型
(一)门的分类
(1)按门在建筑物中所处的位置分，有内门和外门。内门位于内墙上，应满足 分隔要求，如隔声、隔视线等；外门位于外墙上，应满足围护要求，如保温、隔 热、防风沙、耐腐蚀等。
(2)按控制方式分，可分为手动门、传感控制自动门等。 (3)按功能分，有一般门和特殊门。特殊门具有特殊的功能，构造复杂，通常 用于对门有特别的使用要求时，如保温隔声门、防火门、防盗门、人防门、防爆 门、防X射线门等。 (4)按门的框料材质分，有木门、铝合金门、塑钢门、彩板门、玻璃钢门、钢 门等。木门拥有自重轻、开启方便、隔声效果好、外观精美、加工方便等优点， 目前在民用建筑中大量采用。 (5)按开启方式分，可分为平开门、弹簧门、推拉门、折叠门、转门、上翻门、 升降门、卷帘门等，如图7-1所示。
(4)塑钢窗。由塑钢型材装配而成的，其成本较高，但密闭性好，保温、隔热 、隔声，表面光洁，便于开启。该窗与铝合金窗同样是目前应用较多的窗。
(5)玻璃钢窗。由玻璃钢型材装配而成，具有耐腐蚀性强，重量轻等优点，但 是表面粗糙度较大，通常用于化工类工业建筑。
任务1 门窗基本知识
2.按开启方式分类 窗按开启方式可以分为以下几类，如图7-2所示。 (1)平开窗。有内开和外开之分，构造简单，制作、安装、维修、开启等都比较
(2)夹板门。夹板门一般是胶合成的木框格表面再胶贴或钉盖胶合板或其他人 工合成板材，骨架如图7-7所示，夹板门的内框一般边框用料35 mm×(50~70) mm ，内芯用料33 mm×(25~35) mm，中距100~300 mm。面板可整张或拼花粘贴。 应当注意在装门锁和铰链的部位，框料需加宽。为保持门扇外观效果及保护夹板层 ，常在夹板门四周钉10~15 mm厚木条收口。

装饰施工 第七章 门窗工程(图文并茂)

装饰施工 第七章 门窗工程(图文并茂)

(1) 施工工艺流程。安装门窗有两种施工方法：一种是立 口法（见图7-5、图7-6），另一种是塞口法（见图7-7、图78）。
图 7-5 门框立口安装示意图
图 7-6 窗框立口安装示意图
图 7-7 门框塞口安装示意图
图 7-8 窗框塞口安装示意图
立口法施工工艺流程：定位→立门窗框→临时固定→砌墙 →安装门窗扇。
玻璃：单块玻璃面积在0.5m2以下，一般采用2mm或3mm厚玻璃。
（2） 木门窗五金配件见图7-3。
图 7-3 木门窗五金构件图
拉手
轴心铰链
窗钩
2.机具准备 粗细刨、花色刨、线刨、手锯、电锯、机刨、电钻、尺、 锤、斧、凿、铲、线缀、木钻、墨斗等。
三、施工工艺
1.木门窗制作 木门窗的制作，可在现场制作，也可以在木加工厂制作。 (1) 施工工艺流程：配料→刨料→画线→凿眼→倒角、裁 口→开榫→组装。
木门窗
中式木门窗
彩铝门窗
平开窗
上悬窗 中悬窗
下悬窗 立转窗
推拉窗
百叶窗
全玻地弹门
木门窗由门窗框和门窗扇两部分组成。
图 7-1 木门构造示意图
图 7-2 木窗构造示意图
(a) 木门各部分名称；(b) 胶合板门扇
1—亮子；2—中贯档；3—玻璃芯子；4—窗框；
1—门樘冒头；2—亮子；3—中贯档；4—贴脸板； 5—贴脸板；6—窗台板；7—窗盘线；8—窗樘上冒头；
画线。在刨削好的木料上根据门窗构造要求画出榫、 眼线。孔眼位置应在木料中间，宽度不超过木料厚度的 1/3。要求画线准确、清晰和齐全。
凿眼。先凿透眼，后凿半眼，凿 透眼时背眼略宽于面眼，以免装榫 时挤裂眼口四周。凿好的眼，要求 眼口内方正、平直、清洁，不留 木渣。如此可确保榫眼不易松动。

门窗构造(房屋建筑课件)

门窗构造(房屋建筑课件)

百叶窗：可用金属、木材、钢筋混凝土等制作。
• 特点：主要用于遮阳、防雨及通风，但采光差。 • 类型：有固定式和活动式两种形式。工业建筑中多用固定式百叶窗，叶片常
做成45º或60º。
窗的常用尺寸与代号
窗 的 代 号
• • • • •
木窗：C 钢窗：GC 塑钢窗：SGC 内开窗：NC 阳台钢连门窗：GY
塑料窗扇 滑轨
塑料窗框
玻璃
固定用密封条 弹性垫块
内衬加强钢管
单层玻璃推拉塑钢推拉窗断面
• 内平：窗框内表面与墙体内表面齐平。 • 外平：窗框外表面与与墙体外表面平齐。 • 居中：立于洞口墙厚中部。
1. 先立口(先立门窗框)工艺流程 门窗位置定位 立门窗框
(砌墙时)木砖固定 安装门窗过梁
(装饰阶段后期)安装门窗扇 油漆
门窗类型
1 按材料分类型 木门窗、钢门窗、铝合金门窗和塑钢门窗等。
2
按使用功能分
防火门、防盗门、内门、自动门、全玻门、旋转门、金属卷 帘门和人防密闭门等。
门：平开门、弹簧门、推拉门 、转门、卷帘门等 3 开启方式划分
窗：平开窗、固定窗、悬窗、立旋窗、推拉窗、双层窗等
分类标准
门窗类型
1 按材料分类型 木门窗、钢门窗、铝合金门窗和塑钢门窗等。
防火门、防盗门、内门、自动门、全玻门、旋转门、金属卷 2 按使用功能分
帘门和人防密闭门等。
门：平开门、弹簧门、推拉门 、转门、卷帘门等 3 开启方式划分
窗：平开窗、固定窗、悬窗、立旋窗、推拉窗、双层窗等
防火门
防盗门
内门
自动门
全玻门
旋转门
金属卷帘门
人防密闭门
普通（防火）单开门
单开门
