门窗构造

任务1
门窗基本知识
图7-1 门按开启方式分类（a）平开门;（b）弹簧门;（c）推拉门;（d）折叠门；（e）转门;（f）上翻门;（g）升降门;（h）卷帘门
任务1
门窗基本知识
1）平开门。平开门是水平开启的门。铰链安在侧边，有单扇、双扇，内开、外开之分。平开门构造简单，开启灵活，制作、安装、维修方便，是应用最广泛的门。 2）弹簧门。其开启方式同平开门，只是侧边用弹簧铰链或下面用地弹簧与门框相连，开启后能自动关闭。有单扇和双扇之分。一般多用于人流出入较频繁或有自动关闭要求的场所。 3）推拉门。门扇沿上或下轨道左右滑行，分上挂式和下滑式，也有单扇和双扇之分。推拉门占用空间小，不易变形，但构造复杂。可采用光电管或触动设施使其自动启闭。 4）折叠门。开启后门扇可折叠到洞口的一侧或两侧。其五金件制作复杂，安装要求较高。 5）转门。一般是两到四扇门连成风车形，在两个固定弧形门套内转动。加工制作复杂，造价高。转门疏散人流能力较弱，所以必须同时在转门两旁设平开门作人流疏散之用。
建筑构造与识图
主讲老师：

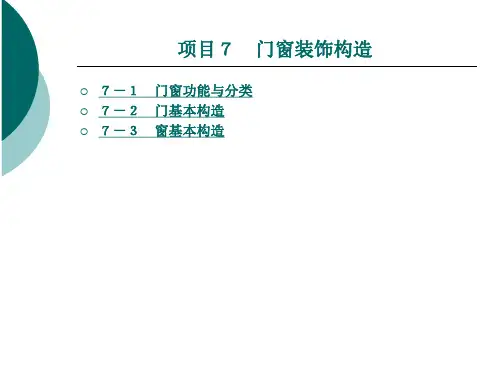

项目七门窗构造
知识目标 1.了解门窗的作用及类型； 2.掌握平开木门的构造； 3.熟悉铝合金、塑钢门窗的选型和连接构造； 4.了解遮阳设施的作用与形式。
项目七门窗构造
任务1
门窗基本知识
门的构造
任务2
任务3
窗的构造
任务1
一、门窗的作用
门窗基本知识
门和窗都是建筑的围护构件，具有一定的保温、隔声、防雨、防尘、防风沙等能力。门的主要功能是交通出入、分隔和联系室内外或室内空间，并兼有采光和通风的作用。窗的主要功能是采光和通风，并起到空间视觉联系的作用。此外，门和窗有一定的装饰作用，其形状、尺寸、排列组合以及材料对建筑物的立面效果影响很大。

建筑装饰构造-门窗

Chapter 4 门窗装饰装修构造

门窗构造学习目标 1.熟悉门窗的类型和作用 ,掌握门窗的尺寸和决定因素。 2.掌握平开木门窗的基本组成和构造要求。 3.掌握铝合金门窗和塑料门窗的基本组成和安装构造。 4.了解特种门的基本构造。 5.熟悉遮阳板的类型和作用。
Chapter 4 门窗装饰装修构造

图4-8 圆顶楼宇门

图4-9 楼宇子母门
Chapter 4 门窗装饰装修构造
二、门的尺度（P72）组成——门框、门扇、亮子(腰窗)、五金、附件。

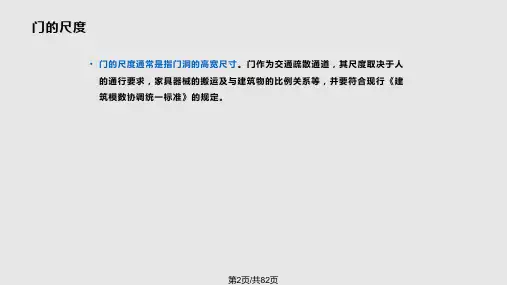

门的尺度：门的洞口尺寸要满足使用需要，符合模数。 1、洞口宽度——单股人流900mm（一人通行的最小宽

度为650～700mm，适用于住宅内的厕所、浴室。一人携带物品的通行宽度800～900mm，厨房门800mm，居室门 900mm 。一人正面通行，同时另一人侧面通行的宽度为 1000mm，适用于教室、办公室、寝室等。门的宽度应保证在紧急情况下人员及时安全疏散。）
Chapter 4 门窗装饰装修构造
Chapter 4 门窗装饰装修构造
Chapter 4 门窗装饰装修构造

4、玻璃与五金零件
选择玻璃应兼顾窗的使用及美观要求。普通平板玻璃因其制作简单、价格便宜且透光能力强，民用建筑中应用最为广泛。如为了保温、隔声需要，可选用双层中空玻璃；需遮挡或模糊视线的，可选用磨砂玻璃或压花玻璃；为了安全可选用夹丝玻璃、钢化玻璃或有机玻璃；为了防晒可采用有色、吸热和涂层、变色等种类的玻璃。玻璃厚度的选用，与窗扇分格的大小有关。单块面积小的，可选用薄的玻璃，一般2mm或3mm厚，单块面积较大时，可选用5rmm或6mm厚的玻璃。玻璃的安装一般用油灰嵌固。为了使玻璃牢固地装于窗扇上，应先用小钉将玻璃卡牢。再用油灰嵌固。对于不会受雨水侵蚀的窗扇玻璃，也可用小木条镶钉。

门窗装饰装修构造

二、门的装饰装修构造
1.木门木门一般由门框、门扇、亮子、门用五金零件及附件组成

（1）门框
门框的位臵，门槛在墙中的位臵，可以与墙的内口齐平，即门框与墙内侧饰面层的材料齐平，称为内开门；门框与墙的外口齐平，称为外开门；
弹簧门一般将门框立在墙中间，可以内开或外开。

门框与墙面固定连接，连接方式有塞樘子和立樘子两种：

塞樘子：又称塞口，是在墙砌好后，在墙内砌入防腐木砖，再安装门框，
工厂化生产的成品门，其安装多采用塞口法施工。

立樘子：在砌墙前，先用支撑结构将门框立起，然后再将墙砌好。这种
做法门框与墙结合紧密，但是立樘与砌墙工序交叉，施工不便。

（2）门扇
根据门扇的构造和立面造型不同，门扇可分为以下几类： a.夹板装饰门夹板门也称贴板门或胶合板门，是用断面较小的方木做成骨架，两面粘贴面板而成，骨架一般是由(32～35)mm×(34～60)mm木条构成（教材
镶板装饰门也称框式门，门扇由骨架和门心板组成。骨架由边梃、上冒头、中冒头(可作数根)和下冒头组成，如果在骨架内嵌装玻璃，则成为
实木框架玻璃门；在骨架内嵌装的木板上雕刻图案造型，成为木雕刻门。

c.拼板门
拼板门因自重较大、坚固耐久，多用于外门或贮藏室、仓库等，构造与镶板门相同，由骨架和拼板组成，制作时先做木框骨架，再将木拼版镶
慢不同的三种速度，安装在门扇上部靠近合页一边，可使门在不同角度，
以不同速度自动关闭。符合质量要求的门顶闭门器，在推动门扇关闭运行中，应平稳、无噪声、无渗油污染现象。

d.门挡
也叫吸门器，当门打开时，门框能使门扇和墙壁保持一定距离，以免门扇或拉手与墙壁碰撞，门挡可以装在门扇的上部或下部。

建筑装饰构造门窗装饰构造

塑料门窗在密闭性、耐腐蚀性、保温隔声性、耐低温、阻燃、电绝缘性等方面性能良好，造型美观，是一种应用广泛的门窗。
第24页/共53页
5.5 塑料门窗装饰构造
塑料门窗的种类很多，按原材料的不同可以分为：以聚氯乙烯树脂为主要原料的钙塑门窗，以改性聚氯乙烯为主要原料的改性聚氯乙烯门窗。
塑料门窗的异型材一般按用途分为主型材和副型材。主型材在门窗结构中起主要作用，截面尺寸较大，如框料、扇料，门边料、分格料、门芯料等。
第20页/共53页
5.4 铝合金门窗装饰构造
铝合金门窗安装采用预留洞口后安装的方法，门窗框与洞口的连接采用柔性连接，门窗框的外侧用螺钉固定1.5mm厚不锈钢锚板，当外框安装定位后，将锚板与墙体埋件焊牢固定。
门窗与墙体等的连接固定点，每边不得少于两点，间距一般不大于0.5m 。框的外侧与墙体之间的缝隙内填沥青麻丝，外抹水泥砂浆，表面用密封膏嵌缝。图 5.9为55系列铝合金平开门的构造。
第35页/共53页
5.6 特种门窗装饰构造
隔声门的门缝隙之间应密闭而连续，主要应考虑门扇与门框之间、对开门门扇之间以及门扇与地面之间的缝隙处理，处理构造如图5. 17所示。在同一门框中做两道隔声门，或在建筑平面内布置具有吸声处理的隔声间，都是提高隔声效果的好办法。
图5. 18为钢隔声门构造。
对缝隙一般用富有弹性的垫料嵌填，如毛毡、厚绒布、以及橡胶、海绵橡胶、硅橡胶、聚氯乙烯塑料、泡沫塑料等，并将弹性材料制成条状、管状以及适宜密闭的各种断面。玻璃与窗扇间可用各种防水油膏、压条、卡条、油灰等进行密闭处理，如图5. 13所示。
第29页/共53页
5.6 特种门窗装饰构造
图5. 13 玻璃与窗扇间密闭处理构造

门窗的作用和构造要求

门窗学习目标学习本章应掌握门和窗的作用、类型及构造设计要求。

按开启方式和材料的分类。

掌握各种门窗、中庭天窗的优缺点及其基本构造。

第一节门窗的作用和构造要求一作用1、门的作用：1）内外联系（交通和疏散）2）维护和分隔空间3）建筑立面装饰和造型4）采光通风2、窗的作用1）采光通风2）维护和分隔空间3）联系空间（观望和传递）4）建筑立面装饰和造型5）特殊情况下的交通和疏散二构造要求1、窗的构造要求1）有一定洞口面积满足采光要求2）有一定活扇面积满足通风要求3）开启灵活，关闭密封，坚固耐久4）符合建筑立面装饰和造型要求5）满足建筑某些特殊要求：保温、隔热、隔声、防水火等2、门的构造要求1）满足交通疏散搬及运家具的要求，有足够宽度，适宜的位置2）其他要求同窗的构造要求第二节窗一窗的形式（一）窗按其开启方式通常有：平开窗、固定窗、推拉窗、悬窗等。

1平开窗——平开窗构造简单。

开启灵活，制作维修均方便，是民用建筑中使用最广泛的窗。

2固定窗——固定窗的玻璃直接嵌固在窗框上，可供采光眺望之用，不能通风。

3悬窗——分为上悬窗、中悬窗和下悬窗。

上悬窗一般向外开防雨好，多采用作外门和窗上的亮子。

下悬窗向内开，通风较好，不防雨，一般用于内门上的亮子。

中悬窗开启时窗扇上部向内，下部向外，对挡雨、通风有利。

（二）按窗的材料分：木窗、钢窗、塑钢窗、铝合金窗等1、木窗——用经过干燥的含水率在18%左右的不易变形的木材做成的窗。

优点：适合手工制作、构造简单，制作灵活缺点：不耐火，易变形，防水防火性差2、钢窗——用热轧ya特殊断面的型钢制成的窗。

优点：强度高，坚固耐久，挡光少，防火性好缺点：易生锈，密封和热工性能差3、塑钢窗——用硬质塑料制成窗框和窗扇并用型钢加强而制成的窗。

优点：密封和热工性能好，耐腐蚀不变形，色彩丰富4、铝合金窗——用铝镁硅系列合金制成的窗优点：质量轻，密闭性好缺点：强度低，易变形（三）按窗的镶嵌材料分：玻璃窗、纱窗、百叶窗等二窗的组成窗——窗樘+窗扇+五金件三窗的选型窗的选型涉及窗洞口的形状、尺寸和面积、材料开启方法等。

木门窗装饰构造

窗的防水薄弱环节
外开窗上口
第70页/共82页
内开窗下口
6、平开窗防风雨构造措施
立
平
第71页/共82页
第72页/共82页
内开窗防雨措施
第73页/共82页
外开窗防雨措施
第74页/共82页
第75页/共82页
第76页/共82页
第77页/共82页
窗的防风
窗的防风做法
设回风槽
第78页/共82页
第79页/共82页
第10页/共82页
15.2 普通门窗的基本构造
1、门框★
一
、
(1)组成：上框、边框、（中横框、中竖框）。
木
上框与边框的结合，通常在上框上打眼，在边框端头开榫。
门
的
构
造
第11页/共82页
15.2 普通门窗的基本构造
1、门框★
(2)断面形状与尺寸
一
、
门框的断面形式和尺寸与门的开启方式、门扇层数和宽度有关。
木
般有三种形式：
窗
窗框内平(图 (a))
窗框外平(图 (b))
窗框居中(图 (c))
第58页/共82页
15.2 普通门窗的基本构造
第59页/共82页
15.2 普通门窗的基本构造
4、窗框的安装
有立口和塞口两种。
(1) 立口：砌墙时就将窗框立在相应的位置，找正后继续砌墙。
木
特点：能使窗框与墙体连接紧密牢固，但安装窗框和砌墙两种工序
第4页/共82页
常用手工工具
第5页/共82页
常用机械
第6页/共82页
15.2 普通门窗的基本构造
一、木门的构造
木门的构造 (以平开木门为例)

门窗装饰构造

保温窗等。（５）按风格不同，可分为中国传统风格和欧式风格。
上一页下一页返回
７－２门基本构造
一、门的设置要求在设计过程中，门的设置和构造应注意以下几点：（１）充分考虑空间的性质和了解相关的设计规范，满足交
通和疏散要求；（２）必须有足够的宽度和适宜的数量，以及合理的位置；（３）在门洞口面积中必须有一定的活门扇的面积，以便开
上一页下一页返回
７－１门窗功能与分类
①平开门的铰链安装在门的一侧，是水平开启的门。 ②弹簧门与平开门类似，只是在门的一侧采用了弹簧铰链，
借助弹簧力量使门扇保持关闭。 ③推拉门是在门的上部或者下部设置轨道，进行左右移动的
门。 ④转门是三扇或四扇门扇组成的类似风车造型。 ⑤卷帘门是运用滚轴的旋转运动原理，把门扇在其不用时往
（五）隔声门的构造图７-１３为几种复合结构门扇的构造。门缝处理要求严密和连续，并要注意五金安装处的薄弱环节。
门扇安装可用门框或不用门框直接装于墙边，用扁担铰链（折页）连接。沿墙转角可设方钢，以增加坚固和密闭程度。门扇与门框或门扇与墙的连接处，也可采用各种不同方式，如图７-１４所示。（六）防盗门的构造防盗门由门框、门扇、防盗锁具和合页组成。（七）卷帘门的构造卷帘门一般安装在洞口外侧，具有防风沙、防盗等功能。卷帘箱一般在门的上部，内装电动机。电动机安装方式有侧挂式、吊挂式和卧式。卷帘箱外罩可做成方形，也可做成圆弧形。卷帘门构造如图７-１５所示。
上一页下一页返回
７－３窗基本构造
一、窗的设置要求窗的布置和构造设计应注意以下几点：（１）窗的设置必须留有一定的窗洞口面积，以满足天然采
光的需求；（２）窗扇必须开启灵活、关闭紧密、坚固、耐久，以保持

门窗构造PPT课件

• 4）折叠门。开启后门扇可折叠到洞口的一侧或两侧。其五金件制作复杂，安装要求较高。
• 5）转门。一般是两到四扇门连成风车形，在两个固定弧形门套内转动。加工制作复杂，造价高。转门疏散人流能力较弱，所以必须同时在转门两旁设平开门作人流疏散之用。
门窗构造
门窗构造
门窗构造
门窗构造
门窗构造
门窗构造
了避免雨水进入室内，上悬窗必须向外开启；中悬窗上半部向内开、下半部向外开，此种窗有利于通风，开启方便，多用于高窗和门亮子；下悬窗一般内开，不防雨，不能用于外窗。 • (3)立转窗。窗扇可以绕竖向轴转动，竖轴可设在窗扇中心，也可以略偏于窗扇一侧，通风效果较好。 • (4)推拉窗。窗扇沿着导轨槽可以左右推拉，也可以上下推拉，这种窗不占用空间，但通风面积小，目前铝合金窗和塑钢窗均采用这种开启方式。 • (5)固定窗。固定窗不需窗扇，玻璃直接镶嵌于窗框上，不能开启，不能通风，通常用于外门的亮子和楼梯间等处，供采光、观察和围护所用。
门和窗都是建筑的围护构件，具有一定的保温、隔声、防雨、防尘、防风沙等能力。门的主要功能是交通出入、分隔和联系室内外或室内空间，并兼有采光和通风的作用。窗的主要功能是采光和通风，并起到空间视觉联系的作用。此外，门和窗有一定的装饰作用，其形状、尺寸、排列组合以及材料对建筑物的立面效果影响很大。
门窗构造
(3)铝合金窗。由铝合金型材用拼接件装配而成，其成本较高，但具有轻质高强，美观耐久，耐腐蚀，刚度大，变形小，开启方便等优点，目前应用较多。
(4)塑钢窗。由塑钢型材装配而成的，其成本较高，但密闭性好，保温、隔热、隔声，表面光洁，便于开启。该窗与铝合金窗同样是目前应用较多的窗。
(5)玻璃钢窗。由玻璃钢型材装配而成，具有耐腐蚀性强，重量轻等优点，但是表面粗糙度较大，通常用于化工类工业建筑。

门窗样式——古建筑装饰构件之门窗样式与结构的讲解

明清隔扇自身的宽、高比例大致为1:3~1:4，用于室内的壁纱厨，宽、高比有的可达1:5- 1:60每间安装隔扇的数量，要由建筑物开间大小来定，一般为4- Nhomakorabea扇(偶数)。
明清建筑的隔扇，有六抹(即六根横抹头)、五抹、四抹，以及三抹、两抹等数种，依功能及体量大小而异。通常用于宫殿、坛庙一类大体量建筑的隔扇，多采用六抹、五抹两种，这不仅仅是为显示帝王建筑的威严豪华，更是坚固的需要。四抹隔扇多见于一般寺院和体量较小的建筑，三抹隔扇多见于宋代，明清时期较为少见。有些宅院花园的花厅及轩、榭一类建筑，常做落地明隔扇，这种隔扇一般采取三抹及二抹的形式。
门窗分类
(1) 板门类: 包括实榻门、攒边门、撒带门、屏门等。 (2) 隔扇类: 包括隔扇、帘架、风门、碧纱厨等。 (3) 窗类: 包括槛窗、支摘窗、牖窗、什锦窗、横陂及棚子窗等。 (4) 花罩类:包括室内各种炕罩、花罩、几腿罩、栏杆罩、圆光單、八角罩以及室外花罩等。
中国古建筑的门窗都是安装在槛框里面的。槛框是古建门窗外框的总称，它的形式和作用，与现代建筑木制门窗的口框相类似。在古建筑装修槛框中，处于水平位置的构件为槛，处于垂直位置的构件为框。槛依位置不同，又分为上槛、中槛、下槛，下槛是紧贴地面的横槛，是安装大门、隔扇的重要构件。槛框当中，垂直安装的构件为框，其中，紧贴柱子安
装的框叫做抱框，位于中槛与上槛之间的抱框叫短抱框，抱框的厚同槛；在门框与抱框之间，安装两根短横槛，称为“腰枋”，它的作用在于稳定门框。门框与抱框的空隙部分称为余塞，余塞部分安装木板，称为余塞板。在中槛与上槛之间的大片空隙处，也安装木板，称为走马板。用作安装隔扇的槛框，中槛与上槛之间安装横陂窗，横陂窗通常分作三当，中间由横陂间框分开。民居中每间的装修(如窗子)往往分成二樘或三樘，各樘之间的立框名为间框 ; 为安装能水平转动的门扇，需在中槛里皮附安一根横木，在上面做出门轴套碗，称为连槛。

全玻门窗构造

灰等进行处理。
建筑装饰构造
建筑装饰构造
Байду номын сангаас框全玻门感应自动推拉门金属转门中空玻璃密封窗（保温）
无框全玻门是直接用大玻璃作门扇无门扇框的玻璃门，以地弹簧作为固定连接与开启门扇的装置。
地弹簧及全玻地弹门安装示意（图5.8）。
感应自动推拉门的门扇采用铝合金或不锈钢作外框，也可以是无框的全玻璃门。
自动门机电装置（图5.9）。
金属转门按材质分：铝质和钢制两种；
按金属转门的转壁：双层金属装饰板和单层弧形玻璃等。
按金属转门的扇型：单体和多扇型组合体。
金属转门可以保证室内温度散失量小，控制进出人的流量，多用于中、高级民用与公共建筑。
窗扇与窗框的密闭处理窗扇与窗框的密闭处理一般有三种方
式：贴缝式、内嵌式、垫缝式。玻璃与窗扇间的密闭处理可用各种防水油膏、压条、卡条、油

门窗结构课件ppt

3. 门窗的密封性能也很重要，良好的密封可以减少室内外热量的交换。
2. 双层或三层玻璃比单层玻璃具有更好的保温性能。
详细描述
1. 门窗的保温性能主要取决于其材料，如中空玻璃、真空玻璃等具有更好的保温效果。
隔热性能
详细描述
总结词：门窗的隔热性能是指其阻止阳光热量进入室内的能力，主要与门窗的材料、颜色和遮阳设施有关。
1. 使用反射率高、热传导系数小的材料，如镀膜玻璃、LOW-E玻璃等可以有效隔绝阳光热量。
2. 颜色深的门窗可以吸收更多的热量，因此应避免选择颜色过深的门窗。
3. 安装遮阳设施如窗帘、百叶窗等可以有效阻挡阳光，降低室内温度。
隔音性能
详细描述
2. 双层或三层玻璃比单层玻璃具有更好的隔音效果。
通风换气
门窗需要满足公共场所的通风换气需求，保证室内空气质量。
装饰作用
公共建筑门窗的设计和材质需要与建筑风格相协调，提升建筑的
美观度。
特殊环境下的门窗应用
高温环境
在高温环境下，门窗需要具备隔热、耐高温等特性，保证室内温
度的稳定。
低温环境
在低温环境下，门窗需要具备保温、耐寒等特性，保证室内温度的稳定。
详细描述
1. 选择合适的开启方式，如平开、推拉、折叠等可以满足不同的通风需求。
3. 使用通风辅助设备如排风扇、新风系统等可以增强室内通风效果。
2. 设计合理的通风通道，如百叶窗、通风口等可以提高通风效率。
采光性能
总结词：门窗的采光性能是指其让光线进入室内的能力，主要与门窗的材料、颜色和设计有关。
户的开启和关闭。
推拉窗
窗户沿轨道左右推拉，节省空间且易于清洁。

木门窗的构造

木门窗的构造
图6-9 木窗的构造
木门窗的构造
2. 平开木窗的构造
1）窗框
窗框的断面尺寸主要根据材料的强度和接榫的需要来确定，一般多为经验尺寸，如图6-10所示。图中虚线为毛料尺寸，粗实线为刨光后的设计尺寸(净尺寸)；中横框若加披水，其宽度还需增加 20 mm 左右。
木门窗的构造
图6-10 木窗框的断面形状与尺寸
木门窗的构造
图6-5 夹板门的构造
木门窗的构造
根据功能的需要，也可以在夹板门上局部加装玻璃或百叶，一般需在装玻璃或百叶处做一个木框，并用压条镶嵌。
夹板门构造简单，可利用小料、短料制作，其自重轻，外形简洁，便于工业化生产，在一般民用建筑中广泛用作内门。若夹板门用于外门，对其面板应做防水处理，并提高面板与骨架的胶结质量。
2）窗扇
木门窗的构造
窗扇的上、下冒头及边梃的截面尺寸为(35～42) m m×(50～60) mm。下冒头若加披水板，宽度应比上冒头增加10～25 mm。为镶嵌玻璃，在窗扇侧要做裁口，其深度为 8～12 mm，但不应超过窗扇厚的1/3。各构件的内侧常做装饰性线脚，这样既可减少对光线的遮挡又美观。两窗扇之间的接缝处常做高低缝的盖口，也可以一面或两面加钉盖缝条，这样既可提高防风雨能力，又可减少冷风渗透。窗扇的构造如图6-11所示。
图6-3 木门的组成
木门窗的构造
2. 平开木门的构造
1）门框
门框的断面形状与门的类型和层数有关，同时应利于安装，并满足使用要求（如密闭等）。门框的断面尺寸主要考虑接榫牢固，还要考虑制作时的刨光损耗。木门框的断面如图6-4 所示。
图6-4 木门框的断面
木门窗的构造
为便于门扇密闭，门框上要有裁口(或铲口)。根据门扇数与开启方式的不同，裁口的形式和尺寸分为单裁口与双裁口两种。单裁口用于单层门，双裁口用于双层门或弹簧门。双裁口的木门框(门框上安装两层门扇时)厚度、宽度分别为(60～70) mm、(130～150) mm，单裁口的木门框(只安装一层门扇时)为(50～70) mm、(100～120) mm。裁口深度一般为 8～10 mm，宽度要比门扇宽度大1～2 mm，以利于安装和门扇开启。

建筑装饰构造实验报告(3篇)

第1篇一、实验目的1. 了解建筑装饰构造的基本原理和构造方法。

2. 掌握建筑装饰材料的应用和施工工艺。

3. 培养实际操作能力，提高建筑装饰施工技术水平。

二、实验内容1. 室内楼地面装饰构造实验2. 墙面装饰构造实验3. 顶棚装饰构造实验4. 门窗装饰构造实验5. 隔墙与隔断装饰构造实验6. 建筑幕墙装饰构造实验7. 玻璃采光顶装饰构造实验三、实验步骤1. 室内楼地面装饰构造实验（1）实验材料：水泥、砂、石子、防水涂料、地板等。

（2）实验步骤：铺设水泥砂浆基础层，涂刷防水涂料，铺设地板。

2. 墙面装饰构造实验（1）实验材料：涂料、壁纸、瓷砖等。

（2）实验步骤：涂抹墙面基层，涂刷涂料或粘贴壁纸、瓷砖。

3. 顶棚装饰构造实验（1）实验材料：石膏板、龙骨、吊顶材料等。

（2）实验步骤：安装龙骨，铺设石膏板，装饰吊顶。

4. 门窗装饰构造实验（1）实验材料：木材、钢材、玻璃等。

（2）实验步骤：制作门窗框，安装玻璃，安装门窗扇。

5. 隔墙与隔断装饰构造实验（1）实验材料：轻钢龙骨、石膏板、隔断材料等。

（2）实验步骤：安装轻钢龙骨，铺设石膏板，装饰隔断。

6. 建筑幕墙装饰构造实验（1）实验材料：玻璃、铝型材、密封胶等。

（2）实验步骤：安装铝型材框架，安装玻璃，密封缝隙。

7. 玻璃采光顶装饰构造实验（1）实验材料：玻璃、铝型材、密封胶等。

（2）实验步骤：安装铝型材框架，安装玻璃，密封缝隙。

四、实验结果与分析1. 室内楼地面装饰构造实验：实验结果表明，水泥砂浆基础层平整、牢固，防水涂料涂刷均匀，地板铺设平整。

2. 墙面装饰构造实验：实验结果表明，墙面基层涂抹均匀，涂料涂刷平整，壁纸粘贴牢固，瓷砖粘贴平整。

3. 顶棚装饰构造实验：实验结果表明，龙骨安装牢固，石膏板铺设平整，吊顶装饰美观。

4. 门窗装饰构造实验：实验结果表明，门窗框制作规范，玻璃安装牢固，门窗扇开关灵活。

5. 隔墙与隔断装饰构造实验：实验结果表明，轻钢龙骨安装牢固，石膏板铺设平整，隔断装饰美观。

门窗构造

门窗构造1 窗1.1窗的作用和分类1.1.1 窗的作用采光和通风，同时有眺望观景、分隔室内外空间和围护作用。

兼有美观作用。

1.1.2 窗的分类1、按开启方式分类：固定窗、平开窗、悬窗、立转窗、推拉窗等。

2、按框料分类：木窗、彩板钢窗、铝合金窗和塑料窗，以及塑钢窗、铝塑窗等复合材料的窗。

3、按层数分类：单层窗和多层窗。

4、按镶嵌材料分类：玻璃窗、百叶窗和纱窗等。

1.2 窗的组成和尺度组成：主要由窗框、窗扇、五金零件和附件等四部分组成。

图1为平开木窗的组成示意。

尺度：既要满足采光、通风与日照的需要，又要符合建筑立面设计及建筑模数协调的要求。

我国大部分地区标准窗的尺寸均采用3M的扩大模数。

图1 窗的组成1.3 平开木窗的构造1.3.1 窗框组成：由边框、上、下框（中竖框、中横框）组成。

在构造上应有裁口及背槽处理，裁口亦有单裁口和双裁口之分。

1、窗框断面窗框断面尺寸应考虑接榫牢固，常见窗框的断面形式及尺寸见图2。

图2 窗框断面形式及尺寸(单位：mm)2、窗框安装塞口法：在墙砌好后再安装窗框，采用塞口时洞口的高、宽尺寸应比窗框尺寸大10～30mm。

立口法：在砌墙前即用支撑先立窗框然后砌墙，框与墙的结合紧密，但是立樘与砌墙工序交叉，施工不便。

（1）窗框在墙中的位置：内平(窗框与墙内表面相平)、外平、居中三种情况(图3)。

图3 窗框在墙中的位置及防水处理（2）窗框与窗扇的防水措施：在内开窗的下口和外开窗的中横框处，都是防水的薄弱环节，仅设裁口条还不能防水，一般需做披水条和滴水槽，以防雨水内渗；在近窗台处做积水槽和泄水孔，以利于渗入之雨水排出窗外。

1.3.2 窗扇常见的木窗扇有玻璃扇和纱窗扇。

窗扇由上下冒头和边梃榫接而成，有的还用窗芯(也叫窗棂)分格(图4)。

图4 玻璃窗扇的构造1、断面形状与尺寸窗扇一般厚度取35～42mm，以采用40mm者较多。

纱窗扇的框料厚度可小些，一般为30mm左右。

2、玻璃的选择与安装选择玻璃应兼顾窗的使用及美观要求。

门窗构造

建筑构造第八讲9 门窗构造章节组成：9.1 窗9.2 门9.3 其它门窗9.4 玻璃幕墙9.5 遮阳设施主要知识点：门窗作用、门窗类型、门窗尺度、平开门窗构造、铝合金门窗、塑钢门窗、彩钢板门窗、特种门窗、玻璃幕墙、遮阳措施9.1 窗9.1.1窗的作用和分类9.1.1.1 窗的作用采光和通风，同时有眺望观景、分隔室内外空间和围护作用。

兼有美观作用。

9.1.1.2 窗的分类1、按开启方式分类：固定窗、平开窗、悬窗、立转窗、推拉窗等。

2、按框料分类：木窗、彩板钢窗、铝合金窗和塑料窗，以及塑钢窗、铝塑窗等复合材料的窗。

3、按层数分类：单层窗和多层窗。

4、按镶嵌材料分类：玻璃窗、百叶窗和纱窗等。

9.1.2 窗的组成和尺度组成：主要由窗框、窗扇、五金零件和附件等四部分组成。

图9-2为平开木窗的组成示意。

尺度：既要满足采光、通风与日照的需要，又要符合建筑立面设计及建筑模数协调的要求。

我国大部分地区标准窗的尺寸均采用3M的扩大模数。

9.1.3 平开木窗的构造9.1.3.1 窗框组成：由边框、上、下框（中竖框、中横框）组成。

在构造上应有裁口及背槽处理，裁口亦有单裁口和双裁口之分。

图9-2 窗的组成1、窗框断面窗框断面尺寸应考虑接榫牢固，常见窗框的断面形式及尺寸见图9-3。

图9-3 窗框断面形式及尺寸(单位：mm)2、窗框安装塞口法：在墙砌好后再安装窗框，采用塞口时洞口的高、宽尺寸应比窗框尺寸大10～30mm。

立口法：在砌墙前即用支撑先立窗框然后砌墙，框与墙的结合紧密，但是立樘与砌墙工序交叉，施工不便。

（1）窗框在墙中的位置：内平(窗框与墙内表面相平)、外平、居中三种情况(图9-4)。

图9-4 窗框在墙中的位置及防水处理（2）窗框与窗扇的防水措施：在内开窗的下口和外开窗的中横框处，都是防水的薄弱环节，仅设裁口条还不能防水，一般需做披水条和滴水槽，以防雨水内渗；在近窗台处做积水槽和泄水孔，以利于渗入之雨水排出窗外。

9.1.3.2 窗扇常见的木窗扇有玻璃扇和纱窗扇。

1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。

上一页下一页返回
７－３窗基本构造
一、窗的设置要求窗的布置和构造设计应注意以下几点：（１）窗的设置必须留有一定的窗洞口面积，以满足天然采
光的需求；（２）窗扇必须开启灵活、关闭紧密、坚固、耐久，以保持
正常的使用和使用的安全性，以及保持良好的通风效果；（３）窗扇的设置和构造应符合建筑立面的设计要求，以便
用推拉门。铝合金门的分格比较大，玻璃与框之间用玻璃胶连接或用橡胶压条固定。其构造如图７-９所示。（三）玻璃门的构造玻璃门的构造形式如图７-１０所示。全玻璃自动门为中分式推拉门，其形式如图７-１１所示。（四）转门的构造其构造形式如图７-１２所示。
上一页下一页返回
７－２门基本构造
（五）隔声门的构造图７-１３为几种复合结构门扇的构造。门缝处理要求严密和连续，并要注意五金安装处的薄弱环节。
门扇安装可用门框或不用门框直接装于墙边，用扁担铰链（折页）连接。沿墙转角可设方钢，以增加坚固和密闭程度。门扇与门框或门扇与墙的连接处，也可采用各种不同方式，如图７-１４所示。（六）防盗门的构造防盗门由门框、门扇、防盗锁具和合页组成。（七）卷帘门的构造卷帘门一般安装在洞口外侧，具有防风沙、防盗等功能。卷帘箱一般在门的上部，内装电动机。电动机安装方式有侧挂式、吊挂式和卧式。卷帘箱外罩可做成方形，也可做成圆弧形。卷帘门构造如图７-１５所示。
上一页下一页返回
７－１门窗功能与分类
①平开门的铰链安装在门的一侧，是水平开启的门。 ②弹簧门与平开门类似，只是在门的一侧采用了弹簧铰链，
借助弹簧力量使门扇保持关闭。 ③推拉门是在门的上部或者下部设置轨道，进行左右移动的
门。 ④转门是三扇或四扇门扇组成的类似风车造型。 ⑤卷帘门是运用滚轴的旋转运动原理，把门扇在其不用时往
启灵活、关闭紧密，在方便使用的前提下还能减少外界对室内空间的影响；（４）门在满足建筑立面装饰和造型效果之时，应注意门洞的开关，并保持门的坚固、耐用，以及注意使用是否安全等；（５）门的设置还要考虑视线阻隔、隔声、保温、防水、防尘、防盗。
上一页下一页返回
７－２门基本构造
二、门的组成及其尺寸１．门的组成门主要由门框、门扇及五金配件组成。。门的五金配件主要
保温窗等。（５）按风格不同，可分为中国传统风格和欧式风格。
上一页下一页返回
７－２门基本构造
一、门的设置要求在设计过程中，门的设置和构造应注意以下几点：（１）充分考虑空间的性质和了解相关的设计规范，满足交
通和疏散要求；（２）必须有足够的宽度和适宜的数量，以及合理的位置；（３）在门洞口面积中必须有一定的活门扇的面积，以便开
７－３窗基本构造
（三）塑钢窗的构造塑钢窗按开启方式不同可分为平开窗、推拉窗、固定窗和旋
转窗等。窗的结构如图７-２０、图７-２１所示。塑钢窗框与墙体预留洞口的间隙可视墙体饰面材料而定，见
表７-４。
上一页下一页返回
图７-１门及其开启方式
返回
图７-２窗及其开启方式
（ａ）固定窗；（ｂ）平开窗；（ｃ）上悬窗；（ｄ）中悬窗；（ｅ）下悬窗；（ｆ）垂直推拉窗；（ｇ）水平推拉窗；（ｈ）立转窗
上一页下一页返回
７－３窗基本构造
三、窗的装饰构造（一）木窗的构造木窗的构造像木门一样，可以分为窗框和窗扇。窗框安装在
窗洞内，而窗扇安装在窗框上（图７-１６）。１．窗框窗框主要是由上框、中框、下框、边框及中横框、中竖框等组成，并通过五金配件和墙体相连接。２．窗扇窗扇由上冒头、下冒头、边梃和窗芯（窗棂）组成，如图７-
（二）铝合金窗的构造铝合金窗型材用料系薄壁结构，型材断面中留有不同形状的
槽口和孔，如图７-１８所示。它们分别起空气对流、排水、密封等作用。对于不同部位、不同开启方式的铝合金窗，其壁厚不同，见表７-３。铝合金窗主要由固定件和活动件两部分组成，其构造方式如图７-１９所示。
上一页下一页返回
２．窗的类型（１）按开启方式的不同，可分为固定窗、平开窗、悬窗、
推拉窗、立式转窗等，如图７-２所示。（２）按窗所用的材料不同，分为木窗、钢窗、彩钢板窗、
塑钢窗、铝合金窗以及复合材料（如铝镶木窗）等。（３）按窗在建筑物上的位置不同，分为侧窗、天窗、室间
窗等。（４）按窗的镶嵌材料不同，分为玻璃窗、纱窗、百叶窗、
（ａ）内开窗扇加披水板；（ｂ）内开窗加披水及排水槽；（ｃ）内开窗做鸳鸯口并加披水板；
（ｄ）内开小气窗加披水板；（ｅ）外开窗中横挡做披水；（ｆ）外开窗上窗扇做披水、窗档做积水槽排水孔；
（ｇ）外开窗中横挡加披水板；（ｈ）内开窗上窗扇做披水、横挡做滴水槽
返回
表７-３铝合金窗壁厚
返回
图７-１８铝合金型材断面示意图
１—上框；２—窗框边柱；３—窗下方；４—钩中柱；５—下滑；６—窗上方；７—窗扇边柱；８—中饰柱
返回
图７-１９双扇推拉窗的结构
１—上滑；２—下框；３、４—外框；５—上内框；６—下内框；７—侧面框；
８、１６—中框；９—滚轮；１０、１５—尼龙密封条；１１—尼龙圆头钉；
１２—橡胶压条；１３—平板玻璃；１４—开闭锁；１７—塑料垫块
返回
图７-１１全玻璃自动门标准立面示意图
（ａ）二扇形；（ｂ）四扇形；（ｃ）六扇形
返回
图７-１２转门的平面形式
（ａ）一般形式；（ｂ）平面布置方式
返回
图７-１３复合门扇的隔声量
返回
图７-１４门框与门扇
返回
图７-１５卷帘门构造形式
返回
图７-１６木窗的构造形式
返回
图７-１７窗的披水构造
达到最好的装饰效果；（４）窗扇作为围护结构的一部分，必须满足保温、隔热、
防水、防火及防盗的要求。二、窗的组成及尺寸１．窗的组成窗一般由窗框、窗扇、五金配件和其他附件组成。２．窗的尺寸窗的尺度大小由建筑采光、通风与日照来确定，同时兼顾建
筑造型和《建筑模数协调统标准》（ＧＢＪ２—１９８６）等的要求。
上一页下一页返回
７－２门基本构造
２．门扇（１）夹板装饰门构造简单，表面平整，开关轻便，但不耐
潮和日晒，一般用于内门。夹板门的骨架、构造形式如图７４所示。（２）镶板装饰门也称框式门，其门扇由框架配上玻璃或木镶板构成。镶板门立面形式及构造如图７-５所示。３．门用五金门的五金件包括合页、拉手、插销、门锁、闭门器和门挡等。（１）门的合页按其规格、厚度和承载力的不同分为普通型合页、重型合页等。合页选用详见表７-２。（２）拉手的形式多样且具有装饰性，可根据门的类型选用。其样式如图７-６所示。
门洞的上方进行旋转，以节省门的占地面积。 ⑥折叠门有侧挂式和推拉式两种。（３）按技术用途的不同，可分为防噪声门、防辐射门、防
火和防烟门、防弹门、防盗门等。（４）按风格的不同，可分为中国传统风格和欧式风格。（５）按门扇的数量的不同，分为单扇门、双扇门和三扇门。
上一页下一页返回
７－１门窗功能与分类
项目７门窗装饰构造
７－１７－２７－３
门窗功能与分类门基本构造窗基本构造
７－１门窗功能与分类
一、门窗的功能门的主要功能是提供房间内外水平交通、围护和分隔空间，
并对建筑物的装饰和造型艺术具有一定作用，而且还具有采光和通风的作用。窗的主要功能是采光和通风，同时也兼具外部围护、分隔空间和装饰立面的作用。二、门窗的分类１．门的类型（１）按制造材料的不同，可将门分为木门、钢门、彩色钢板门、不锈钢门、铝合金门、塑料门、玻璃门以及复合材料门等。（２）按开启方式的不同，可分为平开门、弹簧门、推拉门、转门、折叠门、卷帘门、升降门等。如图７-１所示。
起着连接和固定作用，它由门把手、门锁、铰链、闭门器和门挡等组成。２．门的尺寸门的尺寸是指门洞的宽度与高度，应根据日常使用和通行要求以及室内外空间艺术效果来确定。门的标准尺寸见表７-１。三、门的装饰构造（一）木门的构造木门由门框、门扇和门用五金等组成。１．门框木门框的构造如图７-３所示.
返回
表７-１门的标准尺寸
ｍｍ
返回
图７-３木门框的构造
返回
图７-４夹板门构造
返回
图７-５镶板门构造形式
（ａ）四方框内装棂条镶入门板而成；（ｂ）传统的由纵横向棂条镶入门板而成；
（ｃ）四方框里镶板而成的镶板门；（ｄ）拱形门
返回
表７-２合页选用参数
返回
图７-６把手和把手门锁
（ａ）压板与拉手：没有锁的单扇门安装压板与拉手，自由门扇则两面都
返回
图７-８门挡
（ａ）安在地面上；（ｂ）安放在宽木或墙壁上返回
图７-９双扇推拉门装配图
１—上亮扇方管；２—门框上滑；３—门扇上横；４—门扇下横；５—门框下横；６—角码；７—门扇边框；８—带钩边框；９—门框边封
返回
图７-１０玻璃门构造形式
（ａ）装有钢化玻璃的门；（ｂ）四方框里放入压条，固定住板玻璃的门；（ｃ）装饰方格中放入玻璃的门；（ｄ）腰部下镶板锁是不用钥匙锁门的一种锁的类型；把旋
钮转动，拉住弹簧钩锁就能打开；
（ｃ）带杆式操纵柄的锁：最一般的锁是圆筒销子锁，在室外用钥匙，在
室内通过指旋器就能打开锁；
（ｄ）锁上带有传统手把的（门厅的门上用）
返回
图７-７闭门器
（ａ）标准型，把本体安放在门开启方向一侧；（ｂ）并列型，本体安放在门的开启方向的另一侧，消除室内机构影响的设计
上一页下一页返回
７－２门基本构造
（３）闭门器一般有门顶闭门器和落地闭门器两种，一般用于出入人流较多的地方。其样式如图７-７所示。
（４）门挡可装于门扇上部或下部，当门打开时使门扇与墙保持一定距离，防止门扇或拉手与墙壁碰撞。其样式如图７８所示。

门窗装饰构造

合集下载

门窗构造

建筑装饰构造-门窗

门窗装饰装修构造

建筑装饰构造门窗装饰构造

门窗的作用和构造要求

木门窗装饰构造

门窗装饰构造

门窗构造PPT课件

门窗样式——古建筑装饰构件之门窗样式与结构的讲解

全玻门窗构造

门窗结构课件ppt

木门窗的构造

建筑装饰构造实验报告(3篇)

门窗构造

门窗构造

文档推荐

最新文档
