Petrel软件实例操作流程目录第一章Petrel简介1.1安装并启动Petrel (01)1.2界面介绍 (02)1.3常用术语 (10)第二章Petrel处理流程介绍2.1数据准备 (15)2.2断层建模 (20)2.3 Pillar 网格化 (30)2.4创建层面网格 (35)2.5时深转换 (40)2.6细分地层 (42)2.7建立几何模型 (43)2.8离散化测井曲线 (44)2.9数据分析 (45)2.10相建模 (50)2.11属性建模 (62)2.12体积计算 (71)2.13绘图 (75)2.14井轨迹设计 (77)2.15油藏数值模拟的数据输入和输出 (80)第一章Petrel简介1.1安装并启动Petrel把安装盘放入光驱，运行Setup.exe程序，根据提示就可以顺利完成安装，在安装的过程中同时安装DONGLE的驱动程序，安装的过程中不要把DONGLE插入USB插槽，安装完毕，再插入DONGLE,如果LICENSE过期，请和我们技术支持联系，然后按下面的顺序打开软件。
1. 双击桌面上的Petrel图标启动Petrel。
2. 如果是第一次运行Petrel，将出现一个Petrel的介绍窗口。
3. 打开Gullfaks_Demo项目。
点击文件>打开项目，从项目目录中选择Gullfaks_2002SE.pet。
1.2界面介绍1.2.1菜单/ 工具栏与大多数PC软件一样，Petrel软件的菜单有标准的“文件”、“编辑”、“视图”、“插入”、“项目”、“窗口”、“帮助”等下拉菜单，以及一些用于打开、保存project的标准操作按钮。
在Petrel的显示窗口的右边是对应于操作进程的工具栏，这些工具是否有效取决于选择进程表中的哪个进程。
操作步骤1.点击上面工具栏中的每一项看会出现什么，你可以实践一些感兴趣的选项。
2.将鼠标放在工具栏中的按钮上慢慢移动，将会出现描述每一个按钮功能的文本出现。
Input里面加载所有单井数据well、well tops、；Model是所建模型；Templates是做的模板以上窗口可以随意摆放，双击即可回去这是地震上的解释是构造模型的建立，property modeling是属性建模（包括孔隙度模型，渗透率模型，含油饱和度模型等等）是数值模拟加载数据：先新建insert ->new well folder；对井进行编组：右击wells->insert folder，把所有井拖进去；井位数据（well heads）、井轨迹数据（well path）、测井数据（well logs）、分层数据（well tops：well、surface、MD）测井解释成果（.Prn）用production log格式加载井对比（对比剖面图）：新建一个new wellsection window（对比窗口），为相建模打基础，建立层拉平，setting->flatten on well top，在此之前先把others里面的分层拖进stratigraphy 里面，按顶（base）来拉平，(建立层拉平：按分层数据拉平)调整纵向比：setting->absolute（1000即可），手动调整比例尺通过这是将一个图道中的两条曲线反向的操作可去掉网格线调整曲线颜色，然后上色，因为所有gamma值都在0~1中间，调整曲线的取值范围，回到well，进到colors，设置最大值为120（或者自动获取）gamma 值大对应泥岩（孔隙度比较小）（孔隙度和gamma成反相关）；RT电阻率（电阻率一般按对数的方式显示），SP自然电位，DT声波曲线；设置一口井为模板（单井模板只能保存一个：->），应用到所有井，（地质上分层就是按照测井曲线来分层的），（如果发现分层有问题，通过来调整这就是手动修改的层位）去掉中间井的分层名字：双击well tops->去掉sub labels，只留下两侧井的分层名字用可以圈定含油面积（根据井的油水对比剖面图）setting调整polygon的粗细颜色聚类分析：classsification对应岩相和地震相的解释设定：井、曲线、聚出几类数据流程窗口，选择，双击，要选有数据的井，setting设置为2，选择create（以后有新的数据要加载时选update），先点，apply，wells->里面多处一项（神经网络），此处将他换为相（facies），勾上facies，（泥岩shale；砂岩sand），，重新应用模板，用调整解释出的泥岩砂岩，建完构造模型后才能做离散化。

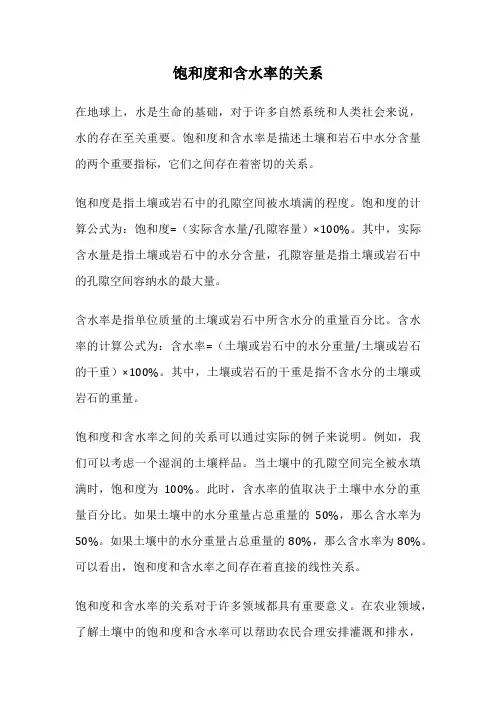

饱和度和含水率的关系在地球上，水是生命的基础，对于许多自然系统和人类社会来说，水的存在至关重要。
饱和度和含水率是描述土壤和岩石中水分含量的两个重要指标，它们之间存在着密切的关系。
饱和度是指土壤或岩石中的孔隙空间被水填满的程度。
饱和度的计算公式为：饱和度=（实际含水量/孔隙容量）×100%。
其中，实际含水量是指土壤或岩石中的水分含量，孔隙容量是指土壤或岩石中的孔隙空间容纳水的最大量。
含水率是指单位质量的土壤或岩石中所含水分的重量百分比。
含水率的计算公式为：含水率=（土壤或岩石中的水分重量/土壤或岩石的干重）×100%。
其中，土壤或岩石的干重是指不含水分的土壤或岩石的重量。
饱和度和含水率之间的关系可以通过实际的例子来说明。
例如，我们可以考虑一个湿润的土壤样品。
当土壤中的孔隙空间完全被水填满时，饱和度为100%。
此时，含水率的值取决于土壤中水分的重量百分比。
如果土壤中的水分重量占总重量的50%，那么含水率为50%。
如果土壤中的水分重量占总重量的80%，那么含水率为80%。
可以看出，饱和度和含水率之间存在着直接的线性关系。
饱和度和含水率的关系对于许多领域都具有重要意义。
在农业领域，了解土壤中的饱和度和含水率可以帮助农民合理安排灌溉和排水，提高农作物的产量和质量。
在土木工程领域，饱和度和含水率的测量可以帮助工程师评估土壤的稳定性和承载力，确保建筑物和基础设施的安全和可靠。
在环境科学领域，饱和度和含水率的研究可以帮助科学家了解地下水的循环和分布，评估地下水资源的可持续利用。
总结起来，饱和度和含水率是描述土壤和岩石中水分含量的重要指标，它们之间存在着直接的线性关系。
了解饱和度和含水率的关系对于农业、土木工程和环境科学等领域都具有重要意义。
通过科学准确地测量和分析饱和度和含水率，我们可以更好地理解和管理地球上的水资源，实现可持续发展的目标。
Petrel建模常用术语Petrel引入了一些新的术语和公式表达式，现简要地解释如下。
3D Grid –是一个用来描述三维地质模型的由水平线和垂直线组成的网格。
Petrel中应用了角点三维网格技术。
Artificial method –用于make surface进程中，意思是在建surface时不用任何输入数据。
Attribute map –是一张地震属性图。
可以从地震体中通过提取穿过某一层面的属性值来获得（分两种：一种是从某一表面开始的一定偏移量内的平均属性；另一是两个面之间的平均属性）。
Automatic legend - 一个预先确定好的用于显示窗口中目标体色标的模板Bitmap image - 输入的位图，例如BMP和JPG格式的位图文件，它们都可以在UTM（通用横轴墨卡托投影坐标系）中显示出来。
Bulk Volume - 总的岩石体积Cell Volume–三维网格中单位网格的体积。
Connected Volume–在离散的3D属性中计算相连体积的进程，可用来查找相连的河道。
Contact Level–油水或油气界面，通常是一个固定深度值。
Contact Set –由用户自己定义的一组接触界面，用作储量计算的输入值，也可用作显示使用。
Cropping–通过定义主线、联络线和时间范围，创建真实的地震体。
Crossline intersection–垂直于主测线方向的垂向地震切面。
Cross plot–两个或两个以上的数据相互间形成的交会图（也叫做scatter plot（散点图））。
Datum–在测定海拔时用到的一个固定深度、时间值或是一个层面。
Depth Contours–层面的等高线，描述相同的深度或时间值。
Depth Conversion–将Z值在深度域和时间域间相互转换。
Depth panel–井上的垂向深度标尺。
Display Window–用于显示模型的窗口，分为二维、三维两种类型。
Petrel地震地质解释和建模使用技巧Petrel 合成记录工作流制作合成地震记录，进行层位标定和确定时深关系是地震解释工作中非常重要的环节。
从Petel2009.1.1，开始Petrel里有两个制作合成记录的模块，一个叫Synthetics，一个叫Seismic-Well tie。
这里介绍如何使用Synthetics模块制作合成地震记录。
从Petrel 2007开始Synthetics模块有了很大改进。
最重要的变化是其结果可在Global well logs下有相应的synthetic目录，其相应时深关系可在数据表中显示。
对同一口井可产生多个合成记录，如图1-1，1-2所示。
Synthetics模块制作合成记录工作流主要分为两大步骤：按照已有数据产生合成记录通过welltop 进行时深关系调整（bulkshift或sqeeze/stretch）一、 生成合成记录1. 双击synthetic模块，打开合成记录主界面（如下图），选择create new folder，从界面中well 到well seismic 四个界面对合成记录中所需数据进行选择或创建，如图2所示。
Well：选择要做合成记录的井，可多选，但每口井必须有相应的数据（DT和子波）。
Sonic and time：确定原始输入数据及时深关系。
根据实际数据品质，如果有checkshot，可用来做DT曲线校正；所有井上时深关系以工区井目录，以及每口井的Settings界面里Time界面下设置为准，Synthetics界面里的Overwrite global time log项不启用。
Create synthetic seismogram：创建合成记录选择创建合成记录所需数据：Density、Acoustic Impedence、Reflectiotion coefficients和Wavelet。
如果这些数据都不存在，或者希望修改参数重新创建，则点击黄色星状按钮创建新数据。
Petrol三维建模软件的使⽤情况⼀、Petrel三维建模软件的使⽤情况Petrel 综合利⽤地质学、地球物理学、岩⽯物理学和油藏⼯程学进⾏构造建模、岩相建模和油藏属性建模，实现油藏的优化管理。
Petrel 为多学科的协作架设⼀个共享的信息平台，在相同的3D⽹格上完成各种模型的建⽴，保证数据的⼀致性。
构造建模技术使模型的建⽴⼗分快速、准确。
3D⽹格建⽴是Petrel核⼼系统的⼀部分，采⽤⾓点⽹格建⽴复杂地质模型。
通过⽣成精细的三维⼏何⽹格构架，应⽤地质和地球物理信息建⽴和划分区带，建⽴三维地层框架模型。
在⽹格过程中，将层⾯之间垂向上的接触关系和层⾯与断⾯间的关系充分考虑进去，从⽽很好的保障了模型内部各部分之间的⼀致性和完整性。
Petrel 是唯⼀的⼀个完全整合到完整的油藏描述系统中的油藏精细描述、建模⼯具。
以前所有的其它商业化三维建模系统都是独⽴的软件，是⼀体化油藏描述软件的⼀部分。
真正的⼀体化油藏描述软件应包括从地震解释、储层建模到油藏模拟的所有领域。
Petrel 三维地质建模软件已完全整合到从地震解释、储层建模到油藏模拟这⼀套⼯作流中，它使得地质家、地球物理师以及油藏⼯程师在同⼀平台上、以有效的⽅式合作。
Petrel 为油藏描述提供完整的⼀体化解决⽅案，其特有的技术可服务于勘探开发各个领域。
Petrel 具有⼯作流程的可重复性，可以⾃动地记忆⼯程师创建地质模型的整个操作流程，更新和修改模型。
通过联合油藏数值模拟软件Eclipse 的研发，Petrel 建⽴的油藏地质模型更好地考虑了为油藏数值模拟服务。
在建⽴油藏地质模型的过程中，Petrel 就充分考虑了⽹格的空间形态、⽹格结构特征对数值模拟计算速度的影响，Petrel 建⽴的地质模型直接应⽤于油藏数值模拟中具有最好的计算性能。
历史上，⾃从3D 建模⼯具开始被⽤于⽯油和天然⽓⼯业以来，⽯油公司会买⼀种建模⼯具的1个或2 许可证, 然后训练⼏位专家使⽤他们。
Learn log地质建模工作流程:地震解释地质对比测井曲线加载断层模型测井曲线处理、解释油组构造模型岩石物性曲线岩性模型岩石物理模型成果输出及地质分析功能键：1、ctrl+Shift+鼠标左键放大缩小图形。
鼠标左键+上滚轮（鼠标中键），放大缩小图形。
2、ctrl+鼠标左键图形平移上滚轮（鼠标中键），图形平移3、鼠标左键图形旋转建新工区lxj1 .pet一、建井文件夹new well folder在Insert的new folders→点New Well Floders1、加头文件在lxj1.pet Input窗下，右健点Wells→选Import (on select)…出现Import File输入窗中，点Petrel projects –-> cha19 → Well-data目录, 选文件名：文件类型：well heads(*.*)文件格式例子：WellName X-Coord Y-Coord KB TopDepth BottomDepth Symbol0 2534 Oil34/10-A-15 61757.5 30147.1 23.6 0 3133 Gas34/10-A-21 62165.3 32653.8 12.6 0 2431 Dry34/10-A-27 66552.1 31629.3 23.6 0 2986 MinorOil ......按打开，出现Import Well Heads窗，图如下：在窗口中参考Header info提供的列位置，填好列号，例如井名Name 1列X-坐标X-coordina 2列Y-坐标Y-coordina 3列补心Kelly bushing 4列井符号Well symbol 7列顶界深Top depth 5列底界深Bottom depth 6列在Extend well处选顶扩展或底扩展多少米，例如20米。
按OK，确定。
如果有不合适的井数据，会有提示指出，表示那些井不被加入。
一、加载数据1.加井头文件Import file—— well heads(数据输入格式：well head)数据编写格式：Excel.具体如下：井名X Y KB 补心高MD 井类别……………………………………2.加井斜数据在生成的wells文件中输入井斜数据（格式为：well path/deveation）编写数据格式为Excel，具体如下：MD 井斜（倾角）方位角………………可以在wells文件中进行calculator——字母=常数（如：A=1）——目的是增加一个道，以便以后加载曲线。
3.加数字化断层新建文件夹——New folder——右键改名——数字化断层（格式：General lines/points）编写数据格式为：文本格式。
具体如下：X Y Z………………4.加数字化构造层新建文件夹——New folder ——右键改名——数字化构造层面（格式：General lines/points）编写数据格式为：文本格式。
具体同上。
5.加分层数据在Insert 窗口下选择 new well tops生成well tops1（可以改名）文件夹——Import file ——加入分层数据（格式：Petrel well tops(ASCII)）编写数据格式为：文本格式。
具体如下：井名分层名或断层名（用引号引起）MD X Y Z………………………………well “surface”MD X Y Z 6.加小层在Insert 窗口下选择 new well tops生成well tops1（可以改名：例如改为小层）文件夹——右键——Import(on selection)——选择小层数据（输入格式为：Petrel Well Tops (ASCII)(*.*)）——OK。
井名MD X Y “小层号“A3 1400.60 20401670.20 4950029.89 "TIIItop"A3 1410.00 20401669.79 4950029.66 "TIII 8#小层 "A3 1417.60 20401669.46 4950029.46 "TIII 9#小层 "二、建构造模型（断层模型）7.编辑Pillar双击进程栏中的Define Model——命名——OK——再显示要编辑的点化断层——在浏览器下的Models下——单击Fault modeling——进入Pillar的编辑状态（包括：调整、美化、连接、切割）。
PETREL操作流程1.前期数据准备地震数据体，断层线FAULT LINS OR 断层棍FAULT STICKS，FAULTPOL YGONS，数字化的等值线。
工区内各井的坐标，顶深，海拔，底深（完钻井深），东西偏移，方位角，倾角，砂岩分层数据，砂层等厚图，测井曲线（公制单位），单井相，各层沉积相图，砂岩顶面构造图，单井岩性划分，测井解释成果表，含油面积图。
（在编辑数据的过程中，命名文件时最好数据文件名都和井名一致）2.数据加载①加载井口数据（WELL HEADERS）WELL_NAME X Y KB TOP BOTTOM SYMBOL井名X坐标Y坐标海拔顶深底深（完钻）井的类型②加载井斜数据（WELL PATH）第一种数据格式MD TVD DX DY AZIM INCL斜深垂深东西偏移南北偏移方位角倾角第二种数据格式MD INCL AZIM第三种数据格式TVD DX DY（单井用WELL LOGS，多井加井斜可用PRODUCTION LOGS）③加载分层数据（WELL TOPS）（包括断点数据）MD WELLPOINT 层名WELL NAME-1500 HORIZON Nm31 NP1-1600 FAULT Nm32 NP1以WELL TOPS加载之后删除系统的缺省项，新建4项，对应输入数据的列，名称进行编辑，Sub-sea Z values must be negative!(低于海平面的Z值都为负)，该选项在编辑时不要选中④加载测井曲线（WELL LOGS）LAS格式文件MD RESIS AC SP GR曲线采用0.125m的点数据（1m8个点数据），注意有的曲线单位要由英制转换为公制，如：AC 英制单位μs/in要换成工制单位μs/m，再用转换程序转换为LAS格式文件进行输入，以提高数据的加载速度。
如果有孔渗饱数据，按相同格式依次排列即可。
在/INPUT DATA中设置数据的排列顺序，曲线内容较多，系统缺省项只有MD，所以要用SPECIFY TO BE LOADED定义新的曲线，对应加载数据的列数，名称和属性进行编辑。
P ETREL TM简易操作手册北京阿什卡科技开发有限公司Petrel简易操作手册Petrel Workflow Tools Tutorial Copyright © 2005 Schlumberger & ESSCA, 版权所有. 历史V 0.0.2基于 Petrel 2004，中文版V 0.0.1基于 Petrel 2003SE，英文版目录建模基本流程图 1 第一章界面介绍 5 第二章数据输入7 第三章数据整理22 第四章构造模型30 第五章属性模型41 第六章粗化模型51 第七章辅助功能57第一章界面介绍Petrel是一个基于Windows平台，用于三维显示、三维成图和三维油藏建模的软件。
用户界面在按钮、对话框和帮助系统方面都是基于Microsoft Windows标准。
这使得Petrel对于当今的大多数地质学家非常容易上手，同时保证高效的程序使用。
练习1-1 启动Petrel双击桌面上的Petrel图标启动Petrel。
或者，选择 > Programs > Petre2004 > lPe2004trelPetrel 用户界面Title bar （标题栏）- 文件名（工区名）和所在路径显示于标题栏。
通过按住和托拽标题栏来在桌面上移动Petrel窗口。
Menu bar （菜单栏）– （顶部）点击菜单栏上任何一个标题都展开一个对话框、弹出菜单、命令和特征的列表。
Toolbar （工具栏）- （顶部）常用命令工具。
这些工具是非常有用的项目的链接，用户也可以在菜单栏里面找到。
Function bar （功能栏）- （右侧）流程特定功能。
这些工具会因为选择了不同的流程单元而改变。
注意一共有两个功能栏，一个在右手边，一个实在显示窗口的下边。
Petrel Explorer （Petrel浏览器）– （左侧）用于优化各种模型关联数据的文件管理起。
包括四个栏目，Input（输入，输入数据管理）、Models（模型，创建的模型）、Results（结果，一些例如体积计算等的结果）和Templates（模版，用于显示数据的颜色、标尺等）。
Petrel Geosteering地质导向应用操作介绍Petrel勘探开发平台给地学科学家和工程人员提供了共享的地质模型进行地学研究和工程设计。
本文将围绕Geosteering模块来介绍如何利用Petrel各学科数据流来进行地质导向设计以及实钻数据结果来更新地质构造模型。
本文将带着大家一步一步的操作整个地质导向的流程，其中会涉及到Petrel的其他的一些工作流和功能，比如建模，模型更新等。
若有疑问请参阅Petrel相应学科的培训内容。
本文将从以下步骤讲起：1，工区检查和数据准备2，创建输入设计井，临井信息和曲线，实钻井信息3，创建curtain section（地质导向模型）4，使用实时数据和地质导向进行交互5，将实钻结果用于更新构造模型1，工区检查和数据准备1）鉴于大家已是Petrel熟手，这部分简要介绍快速划过。
打开软件，在Home 键下的Perspective选中Drilling，就会看到Geosteering界面(图1):2）打开软件确认好Geosteering模块无误之后，请到project setting下检查工区单位(图2)。
2，创建，输入设计井，临井信息和曲线，实钻井加载、检查well tops和需要用到的临井/先导井的Gamma曲线，有必要的话可进行方波化处理（图3）。
本文主要围绕地质导向模型生成为主要，数据加载和编辑不再赘述，有需要请参考其他部分手册。
3，创建curtain section（地质导向模型）在完成了井数据加载和创建（包括临井数据，实钻数据和设计井轨迹）之后，就可以创建curtain section了。
Curtain section就是地质导向模型的图形表示。
显示的内容包括地层构造，属性分布以及钻井附近的深度域地震背景。
这个窗口显示的是设计井和实钻井轨迹两条轨迹的匹配，很容易看到实钻井对井曲线的相应。
步骤如下：1）在Home键下的Perspective选上Drilling>Real-time> Geosteering>Create/edit curtain section.2）在弹开的窗口上选择创建新的curtain section3）在”plan”一栏下，输入设计的井轨迹（图4）。

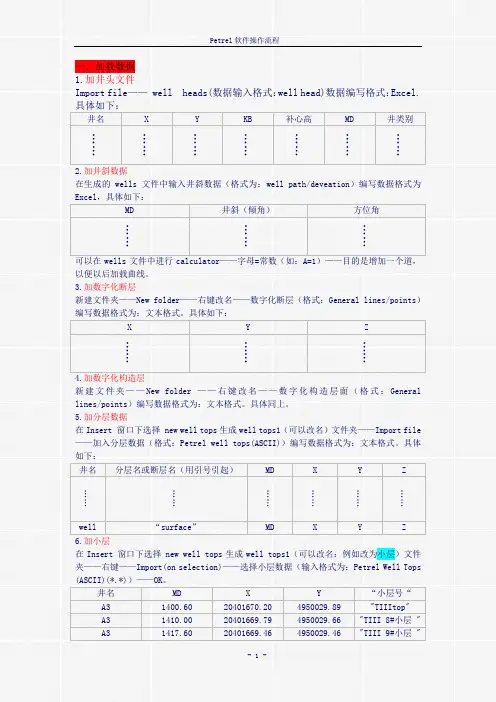

Petrel软件操作流程、加载数据1.加井头文件Import file -- well heads（数据输入格式：well head）数据编写格式：Excel. 具体如下：井名X Y KB 补心高MD 井类别2.加井斜数据在生成的wells文件中输入井斜数据（格式为：well path/deveation）编写数据格式为Excel，具体如下：MD 井斜（倾角）方位角… …… …… …可以在wells文件中进行calculator——字母二常数（如：A=1）——目的是增加一个道，以便以后加载曲线。
3.加数字化断层新建文件夹--- N ew folder --- 右键改名 -- 数字化断层（格式：General lines/points）编写数据格式为：文本格式。
具体如下：X Y Z… …… …… …4.加数字化构造层新建文件夹----- New folder ----- 右键改名----- 数字化构造层面（格式：Generallines/points）编写数据格式为：文本格式。
具体同上。
5.加分层数据在Insert窗口下选择new well tops生成well tops1 （可以改名）文件夹 Import file ——加入分层数据（格式：Petrel well tops（ASCII））编写数据格式为：文本格式。
具体如下：井名分层名或断层名（用引号引起）MD X Y Z … …… …… …… …… …… …well “surface”MD X Y Z6.加小层在Insert窗口下选择new well tops生成well tops1 （可以改名：例如改为小层）文件夹--- 右键--- Import（on selection）选择小层数据（输入格式为：Petrel Well Tops （ASCII）（*.*））——OK。
井名MD X Y “小层号”A3 1400.60 20401670.20 4950029.89 "TIIItop"A3 1410.00 20401669.79 4950029.66 "TIII 8# 小层"A3 1417.60 20401669.46 4950029.46 "TIII 9# 小层"1Petrel 软件操作流程 二、建构造模型（断层模型）7 .编辑 Pillar双击进程栏中的Define Model ——命名一一OK ——再显示要编辑的点化断层一一在浏览器 下的Models 下 ---单击Fault modeling --- 进入Pillar 的编辑状态（包括：调整、美化、连接、切割）。
2.使用其他方法，观察其变化:a. 点击3D 窗口，在工具栏中打开Process Dialog icon按钮.b. 打开Petrophysical Modeling 处理流程的Settings 标签在Output data range 右边点击 Estimate 按钮(将估计孔隙度的范围). 设定输出范围(例如. 0.1-0.25).c. 按 OK，观察模型的变化.（三）、随机性建模( 沉积相约束)一般情况下岩石物理模型要受沉积相的约束. 这将约束岩石物理数值. 很明显在泥岩背景下的地质沉积环境，如河流相沉积，主要是代表河道的网格拥有高的孔隙度值，并不是在整个层中平均化孔隙度值。
操作步骤1. 打开 Petrophysical Modeling 处理流程.2. 选择 Porosity 属性进行建模.3. 打开 Common settings 设置实现的数目10.4. 打开 Zone Settings ，选择 Zone1 进行建模，点击当前层的 Resetsettings ，按设置为缺省值.5. 选择Sequential Gaussian Simulation 方法.6. 单击 Facies 按钮选择 Fluvial Facies 模型，定义变差设置7. 定义其他相的变差设置.8. 打开Petrophysical Modeling 处理流程的设置标签，在Output data range 下点击 Estimate 定义 minimum 和 maximum 孔隙度值.对其他相作相同的操作.9. 按 OK .沉积相模型孔隙度模型10. 在 Properties 文件夹下, 右键单击，打开Calculator 标签. 选择所有的孔隙度实现，并计算他们的平均值.Mean_por=(por01+por02+por03+por04+por05+por06+por07+por08+por09)/911. 显示平均Porosity 模型，和Fluvial Facies 模型进行对比. 使用 Zone filter 只显示Zone1 层.（四）、随机性建模( 平面趋势图的约束)操作步骤1. 打开 Petrophysical Modeling 处理流程.2. 选择 Porosity 属性进行建模.3. 打开 Common settings 设置实现的数目10.4. 打开 Zone Settings ，选择 Zone1 进行建模，点击当前层的 Resetsettings ，按设置为缺省值.5. 选择Sequential Gaussian Simulation 方法.6. 打开Petrophysical Modeling 处理流程的设置标签，定义变差的变程，方向，在Output data range 下点击 Estimate 定义 minimum 和 maximum 孔隙度值.对其他相作相同的操作.7.建立孔渗饱模型时，我们除了可以用相约束，同时也可以利用其他的趋势面进行约束，具体的操作步骤为：a).打开Trend标签(见下图)b).把描述该层的空隙度的平面趋势图输进来c).按APPLY 键观察模型的变化8.在 Properties 文件夹下, 右键单击，打开Calculator 标签. 选择所有的孔隙度实现，并计算他们的平均值.Mean_por=(por01+por02+por03+por04+por05+por06+por07+por08+por09)/99.观察利用趋势图约束的效果和相约束效果的区别。
储层建模的步骤目前普遍的认识是，储层建模应分为油藏构造建模、沉积（微）相建模和油藏属性建模三步完成。
构造模型反应储层的空间格架，在建立储层属性的空间分布之前，应进行构造建模。
由于沉积相对储层物性有决定性的作用，油藏属性建模多采用相控建模，即先建立沉积微相模型，然后以此为基础进行油藏属性建模。
张天渠油田长2油藏的储层地质模型是以测井资料为基础资料，采用确定性建模的储层建模方法建立的。
储层建模的整个过程包括4个主要环节，即数据准备、构造建模、油藏属性建模、模型的应用。
一、数据准备与预处理1．数据准备一般从数据来源看，建模数据包括岩心、测井、地震、试井、开发动态等方面的数据。
从建模的内容来看，基本数据包括以下四类：①坐标数据：包括井位坐标、地震测网坐标等；②分层数据：各井的油组、砂组、小层、砂体划分对比数据；地震解释层面数据；③断层数据：断层位置、断点、断距等；④储层数据：储层数据是储层建模中最重要的数据。
包括井眼储层数据、地震储层数据和试井数据。
井眼数据为岩心和测井解释数据，包括井内相、砂体、隔夹层、孔隙度、渗透率、含油饱和度等数据，这是储层建模的硬数据。
对不同来源的数据进行质量检查是储层建模中十分重要的环节。
为了提高储层建模的精度，必须尽量保证用于建模的原始数据特别是硬数据的准确性。
因此，必须对数据进行全面的质量检查，如检查岩心分析的孔渗参数的奇异值是否符合地质实际，测井解释的孔渗饱是否正确等等。
建模过程中能被储层建模软件所采用的资料来源于这些基础资料，但它们有特殊的格式要求，需要转换成不同格式要求的文本文件才能以正确的格式导入到Petrel软件中。
从文件类型上来看，它们包括井头文件（Well head）、井斜文件或井轨迹文件（Well deviation）和测井数据文件（Well log）。
它们的格式和作用分别如下：①井头文件：文件内容包括井名、井位坐标（X、Y）、地面补心海拔（补心高与地面海拔之和）以及目标井段深度（井段顶部深度和测井段底部深度）。
