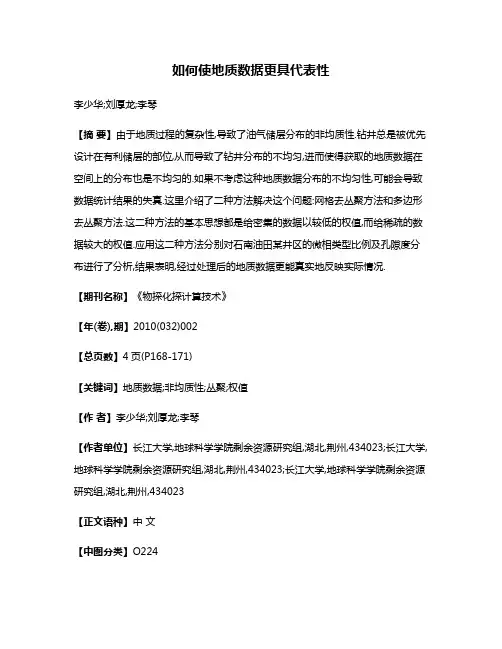

如何使地质数据更具代表性李少华;刘厚龙;李琴【摘要】由于地质过程的复杂性,导致了油气储层分布的非均质性.钻井总是被优先设计在有利储层的部位,从而导致了钻井分布的不均匀,进而使得获取的地质数据在空间上的分布也是不均匀的.如果不考虑这种地质数据分布的不均匀性,可能会导致数据统计结果的失真.这里介绍了二种方法解决这个问题:网格去丛聚方法和多边形去丛聚方法.这二种方法的基本思想都是给密集的数据以较低的权值,而给稀疏的数据较大的权值.应用这二种方法分别对石南油田某井区的微相类型比例及孔隙度分布进行了分析,结果表明,经过处理后的地质数据更能真实地反映实际情况.【期刊名称】《物探化探计算技术》【年(卷),期】2010(032)002【总页数】4页(P168-171)【关键词】地质数据;非均质性;丛聚;权值【作者】李少华;刘厚龙;李琴【作者单位】长江大学,地球科学学院剩余资源研究组,湖北,荆州,434023;长江大学,地球科学学院剩余资源研究组,湖北,荆州,434023;长江大学,地球科学学院剩余资源研究组,湖北,荆州,434023【正文语种】中文【中图分类】O2240 前言油气储层是由一系列复杂的地质过程相互作用所形成的,通常具有很强的非均质性。
特别是我国油藏以陆相碎屑岩沉积储层为主,具有沉积相变快,储层非均质性严重的特点[1]。
这种储层分布不均,非均质性严重的特点,导致了井位设计的不规则性,因有利储层是优先考虑的目标,这样也就导致了获取的地质数据在分布上的不规则性[2]。
在有利区的部位,开发井会很密集,从而可以获取大量数据。
而在非有利区的分布范围内,由于储层预测的不准确等原因,会有少量的开发井及个别探井存在,从而获取的地质数据十分有限。
这种地质数据分布的不均匀如果不加以重视,会导致统计的结果无法真正代表实际数据分布的情况。
例如,储层随机建模技术目前在国内已经得到越来越广泛的应用[3～6],建立相模型很重要的一个输入参数,就是各种沉积微相所占的比例。

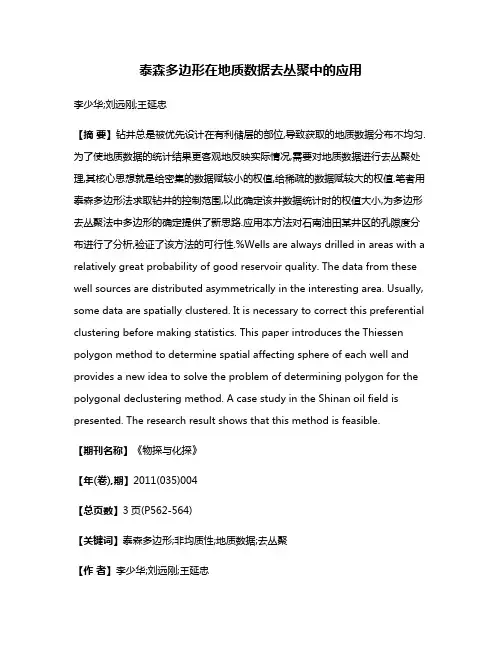

泰森多边形在地质数据去丛聚中的应用李少华;刘远刚;王延忠【摘要】钻井总是被优先设计在有利储层的部位,导致获取的地质数据分布不均匀.为了使地质数据的统计结果更客观地反映实际情况,需要对地质数据进行去丛聚处理,其核心思想就是给密集的数据赋较小的权值,给稀疏的数据赋较大的权值.笔者用泰森多边形法求取钻井的控制范围,以此确定该井数据统计时的权值大小,为多边形去丛聚法中多边形的确定提供了新思路.应用本方法对石南油田某井区的孔隙度分布进行了分析,验证了该方法的可行性.%Wells are always drilled in areas with a relatively great probability of good reservoir quality. The data from these well sources are distributed asymmetrically in the interesting area. Usually, some data are spatially clustered. It is necessary to correct this preferential clustering before making statistics. This paper introduces the Thiessen polygon method to determine spatial affecting sphere of each well and provides a new idea to solve the problem of determining polygon for the polygonal declustering method. A case study in the Shinan oil field is presented. The research result shows that this method is feasible.【期刊名称】《物探与化探》【年(卷),期】2011(035)004【总页数】3页(P562-564)【关键词】泰森多边形;非均质性;地质数据;去丛聚【作者】李少华;刘远刚;王延忠【作者单位】长江大学地球科学学院,湖北荆州 434023;长江大学地球科学学院,湖北荆州 434023;中国石油化工股份有限公司胜利油田分公司地质科学研究院,山东东营 257000【正文语种】中文【中图分类】P631.4;TP274由于地质过程的复杂性，导致了油气储层分布的非均质性。
可能是最简单的Petrel建模流程Petrel是一种用于油气勘探和生产建模的地质学和工程学软件，可以帮助地质学家和工程师进行不同类型输入数据的解释和模拟。
本文将介绍Petrel的最简单建模流程，并逐步讲解其主要步骤。
步骤1：启动Petrel软件并创建一个新的工程首先，您需要启动Petrel软件。
打开软件后，您将看到一个“新建工程”对话框。
在这个对话框中，您可以为新的工程选择一个名称并定义其相应的路径。
然后，单击“创建”按钮以创建新的工程。
步骤2：导入数据一旦新的工程创建完成，您将看到Petrel的主界面。
在主界面的左侧面板中，选择“数据导入管理器（Data Import Manager）”按钮。
然后，在数据导入管理器对话框中，选择“添加”按钮，以导入地质数据。
步骤3：解释地质数据在步骤2中，您可以导入各种类型的地质数据，例如测井数据、地震数据和地质模型数据。
当数据导入完成后，您需要对这些数据进行解释。
例如，您可以使用测井数据对地层进行解释，并使用地震数据进行结构解释。
通过解释地质数据，您可以获得有关地下结构和储层特性的更多信息。
步骤4：创建地质模型在步骤3中，您可以将解释好的地质数据用于创建地质模型。
在Petrel中，您可以通过多种方式创建地质模型，包括地层划分、网格建模和地质建模等。
这些方法允许您将地质数据应用于地质建模，以获得更准确的地质模型。
步骤5：导入生产数据在创建了地质模型之后，您可以导入生产数据，以评估油田或气田的生产潜力。
在Petrel的左侧面板中，选择“数据导入管理器（Data Import Manager）”按钮，并选择“添加”按钮，以导入生产数据。
然后，使用这些生产数据对地质模型进行评估，以确定最佳的开发方案。
步骤6：评估生产方案在步骤5中，您导入了生产数据并将其应用到地质模型中。
您可以使用这些数据来评估不同的生产方案，并找到最佳的开发策略。
例如，您可以尝试不同的注水井和采油井配置，并使用模型进行模拟以评估不同方案的效果。

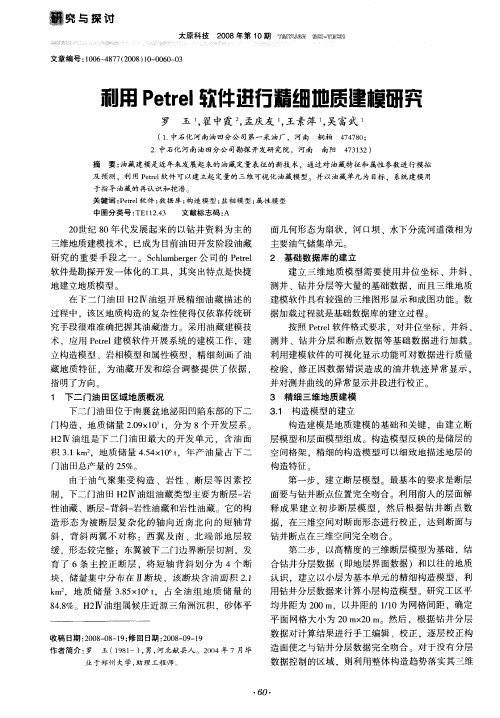

Petrel储层地质建模Petrel储层地质建模软件Petrel为多学科一体化工作提供了研究平台，适用于各种油藏类型。
利用多资料的综合分析与研究，Petrel可以精确描述油气藏及其孔渗饱等属性参数的空间分布，计算其储量、定量估算风险性、从而降低开发成本，提高效益。
Petrel 由以下六个软件包组成，在核心系统的支持下，各系统可以独立或协同工作。
Petrel以更快、更精确、更为经济的技术手段满足了精细地质研究对软件的需求。
◇地震资料解释系统（Petrel Geophysics）◇地质综合分析系统（Petrel GeoScience）◇地质建模系统（Petrel Modeling）◇油藏工程系统（Petrel Reservoir Engineering）◇实时决策系统（Petrel Realtime）◇数据与成果浏览系统（Petrel Viewer）集成化数据管理平台确保了各主流公司软件的兼容问题。
包括：Landmark、Geoframe、Eclipse、VIP、Earthvision、RMS等标准数据格式。
实现对数据的集中储存、管理与共享，统一勘探、开发数据，数据的标准化程度得到极大提高。
地震资料解释系统（Petrel Geophysics）提供完整的微机地震资料综合解释解决方案。
可快速实现常规地震资料剖面解释和三维立体解释、提取地震属性、瞬层属性平面成图、进行速度分析及域转换，利用蚂蚁追踪模块可以实现断层自动解释及提取，并可直接转换到模型中建立构造框架。
全方为满足科研与生产所需的各种功能，通过地震数据网格重采样建立地震实体模型，预测有利目标。
◇合成记录及层位标定◇地震数据叠后处理◇自动构造解释◇地震储层反演◇层位及断层追踪解释◇地质体雕刻◇速度分析及域转换◇地震重采样◇储层预测及目标优选地质综合分析系统（petrel GeoScience)Petrel为用户提供完整的地质基础研究一体化解决方案。
Petrel地震地质解释和建模使用技巧Petrel 合成记录工作流制作合成地震记录，进行层位标定和确定时深关系是地震解释工作中非常重要的环节。
从Petel2009.1.1，开始Petrel里有两个制作合成记录的模块，一个叫Synthetics，一个叫Seismic-Well tie。
这里介绍如何使用Synthetics模块制作合成地震记录。
从Petrel 2007开始Synthetics模块有了很大改进。
最重要的变化是其结果可在Global well logs下有相应的synthetic目录，其相应时深关系可在数据表中显示。
对同一口井可产生多个合成记录，如图1-1，1-2所示。
Synthetics模块制作合成记录工作流主要分为两大步骤：按照已有数据产生合成记录通过welltop 进行时深关系调整（bulkshift或sqeeze/stretch）一、 生成合成记录1. 双击synthetic模块，打开合成记录主界面（如下图），选择create new folder，从界面中well 到well seismic 四个界面对合成记录中所需数据进行选择或创建，如图2所示。
Well：选择要做合成记录的井，可多选，但每口井必须有相应的数据（DT和子波）。
Sonic and time：确定原始输入数据及时深关系。
根据实际数据品质，如果有checkshot，可用来做DT曲线校正；所有井上时深关系以工区井目录，以及每口井的Settings界面里Time界面下设置为准，Synthetics界面里的Overwrite global time log项不启用。
Create synthetic seismogram：创建合成记录选择创建合成记录所需数据：Density、Acoustic Impedence、Reflectiotion coefficients和Wavelet。
如果这些数据都不存在，或者希望修改参数重新创建，则点击黄色星状按钮创建新数据。
目录1.加载数据 (4)1.1 井位数据 (4)1.2 井斜数据 (4)1.3 测井曲线加载 (5)1.4 分层数据加载 (9)1.5 测井解释成果加载 (13)1.6 断层加载 (14)1.7 地震数据加载 (15)1.8 制作地震子体 (17)1.9 地震解释 (23)2.Make surface (32)2.1 圈定边界 (32)2.2 做面 (32)3.调节断层 (37)3.1 双击加载的断层.TXT文件 (37)3.2 删掉断层一盘 (37)3.3 将断层赋给一个面 (38)4.断层模型 (39)4.1 初步调整 (39)4.2 pillar Giidding (45)4.3 Make horizons (47)4.4 Make zones (50)4.5 调节断层上下盘 (51)4.6 补缺口/horizon (52)4.7 做垂向网格/layering (56)5.砂孔建模 (58)5.1砂体模型（确定性） (58)5.2砂体模型（指示建模） (66)5.3夹层模型 (66)6.沉积相模型—确定性 (70)6.1 创建沉积相模型 (70)6.2 相图加载 (71)6.3 数字化位图 (72)6.4 生成相多边形曲面/对每个相做surface (74)6.5 生成相分布曲面 (76)6.6 相建模 (77)7.沉积相建模—随机性 (79)7.1 PPT--序贯指示 (79)7.2 阳光石油相模型建立--序贯指示 (80)7.3 沉积相模型建立—聚类分析方法 (86)8.沉积相相控属性建模 (103)8.1 孔隙度模 (103)8.2 渗透率模拟 (112)8.3 含油饱和度模拟 (118)9.计算储量 (126)10.模型粗化 (134)11 离散化测井曲线 (138)12 .Data Analysis (142)12.1 对离散数据进行分析 (142)12.2 对连续数据进行分析 (145)1.加载数据c1.1 井位数据数据格式：well name x y kb补心高：井口到地面补心海拔：补心高+地面海拔Insert-new well folder-右键-import1.2 井斜数据每口井一个井斜文件（txt），文件名和井名一致，数据格式：MD incl（井斜角） azim（方位角）；文件类型well path/deviation1.3 测井曲线加载Las格式测井曲线即可（txt格式文件的测井曲线需要每口井的每类曲线所在列一致）文件类型 well logs（ASCII）即使是.las格式的文件，也选择上述文件类型孔隙度—porosity 自然电位——spontaneous potent渗透率——permeability Cond——induction conductivity So——oil satutation AC——interval transit time R——resistivity ML——microresistivity GR——gammaray在进行Column与曲线类型匹配时，可以点击Force table，直接可以重新进行匹配，不用核实曲线类型的所在列每次可以少选几口井，最好不要ok all ，容易出错，最好每口井单独，选ok选中一条曲线，并点击屏幕上方菜单栏中的，即可见窗口中见到该测井曲线或者，，选中NetGross，Settings1.4 分层数据加载X、y可以不要，加载的时候需要4项：井号层名深度 type(horizon)如果只有砂岩数据，则整理数据为井号 surface 深度 type(horizon)1-4 Ng1+2-1-T 1180 horizon1-4 Ng1+2-1-B 1183 horizon其中surface可以定义为Ng1+2-1-T Ng1+2-1-B 用以将顶底区分开，其中顶深为第一套砂岩顶深，底深为最后一套砂岩底深Negate Z values 是在深度值上加负号选中所有井，选择well tops 中的一层，页面右边工具栏的箭头选中，点页面中的任一井，在页面下方即可出现该井的井位、分层数据等信息加载完成之后，在well tops 中的stratigraphy中1.5 测井解释成果加载井号顶深底深结果（将测井解释成果分别定义为1、2………）斜深Wells右键import 文件类型 production logs定义测井解释成果的颜色Wells---Global-well logs最末尾的定义的加载测井解释成果的名字双击，见下图将Name定义为成果名字，颜色可选1.6 断层加载Insert—new folder或菜单栏中有快捷键，双击命名为断层文件格式：断层名（定义为1即可） x y文件类型 general lines/points其余均可默认1.7 地震数据加载Insert----New seismic survey folder2D Scan3D scan---ok1.8 制作地震子体选中新出现的地震子体用屏幕右方菜单栏中的箭头选中该地震子体，并将其缩小双击Input中的地震子体可以发现，当对屏幕中的地震进行增大或缩小时，上方的数据会发生变化转换地震数据存储方式为Realize右键地震母体，RealizeYes，再次，要点击可以保存文件类型后全威默认现在在地震子体下又出现一地震体双击地震第一个子体选中Volume visualization，点Apply，在点击CSG additive，Apply，CSG subtractive，apply，inside，apply，Volume render，apply，再取消Volume visualization，apply在选中Colors图中红线可以拖动，apply —ok点击一下再点击第三个地震体ok1.9 地震解释新建一个3D、2D以及interoertation window，均从window中插入3D窗口中显示第一个地震子体2D窗口解释窗口，选中3D窗口，并双击第1个地震子体取消打钩，OK选中2D窗口，双击地震子体取消打钩，并ok右键单击刚开始加入的地震解释中的资料在Input 中出现新的对Horizons 右键插入文件夹将其拖入到新建的文件夹中双击horizons ，对其改名字惦记上图中的Fault Sticks，并不需要选中，手动模式2.Make surface2.1 圈定边界Utilities Make/edit polygons（点击，不用打开）页面右边工具栏见下图倒数第3个 add new points 在井位中圈定工区边界用右边工具栏中的箭头标记选中所画的边界线然后点击右边工具栏下方的第2个 close selected polygon 使边界闭合2.2 做面Utilities Make/edit surface（双击）Main 选中加载层位中的第一层 result删除，选否Boundary 选所画的边界线polygon，见input中Name命名为所做的层Geometry可以选中Automatic 自动选择Grid 为网格数，可以自己定义(网格数一般选最近的井距的1/2~1/3)做下边的层是时候main选所要做的层，删掉Result，选否Pre proc中trend surface中选择上一层面中新做的面做好一个surface面之后要打开检查，看是否合理，下边的面都是根据上边的面做出来的，如不合适可进行调节调节时，确定是在状态下调节方法：1 选择右边菜单栏中的箭头选项，在不合适的地方点击，可以上下调节2.可以选择菜单栏中的，进行平滑处理可以对生成的surface进行设置，目的就是对surface面上的等高线进行粗化，操作如下：右键setting——Operation——surface Operation——Smooth——Execute2.3 隔层模型的建立3.调节断层3.1 双击加载的断层.TXT文件选择 Split by horizontal lengthMax-----断层小于多小可断开Run Ok3.2 删掉断层一盘当加载的断层文件中显示断层上下盘都存在时，删掉断层一盘选中打散后的断层文件，点击选中一条断层,delte即可如果断层未断开，在右侧工具栏中最后一个键，在需要断开的位置点击，则可以断开3.3 将断层赋给一个面双击断层文件A=点击surface中的想要赋给的那一面，然后再点击Z=A4.断层模型4.1 初步调整Structural modeling define model 修改名字修改“New Model/Fault Model”的Domain为Elevation Time构造建模包括了fault modeling, pillar gridding 和vertical layering 三个部分操作，这三个部分配合在一起就是为了构建一个三维空间网格点击Structural modeling中的Fault modeling，进入Pillar的编辑状态，选中一条断层的所有断层线（用shift，可以全选中），然后点击右边工具栏中的即上图中的最后一个图标可以选择一个pillar或是一个柱子上的所有pillar此后，通过右边菜单的工具，在断层中的pillar中增加、或减少柱子，并且如两条断层相连，可以同时选中2条断层相连处的pillar，断层削减例如选中一条断层Pillar配对先将2个pillar结合在一起，再删掉不是主断层上的pillar再选中剩下的主断层上的pillar，选择削减调节完成后，使所有断层的每个面都近乎水平，无高低起伏。
petrel构造建模内容
Petrel是一种地质建模软件，用于构建地质模型和进行油田开发规划。
它提供了一套强大的工具和功能，可以帮助地质学家和工程师对地质数据进行分析、处理和建模。
Petrel的构造建模功能主要用于描述和模拟地壳构造特征，如断层、褶皱、岩层倾角等。
以下是Petrel中常用的构造建模内容：
1. 地震解释：Petrel可以导入地震数据，并提供强大的地震解释工具，用于解释和提取地震剖面中的构造信息。
2. 点数据建模：通过在地震剖面或地质剖面上标记构造点，Petrel可以根据这些点数据自动生成构造线或曲面。
3. 构造线建模：Petrel提供了多种构造线建模工具，可以根据已有的地质数据，如地震剖面、钻孔数据、断层解释等，绘制构造线。
4. 构造曲面建模：基于构造线或其他数据，Petrel可以生成3D 构造曲面，用于表示地质体的形状和位置。
5. 构造模拟：Petrel还提供了构造模拟工具，可以根据已有的构造数据，模拟地质历史过程，预测地质体的变化和演化。
6. 构造属性建模：通过分析构造数据，Petrel可以计算和生成一些与构造特征相关的属性，如断层面的倾角、沉降曲线等。
7. 构造剖面绘制：Petrel可以绘制构造剖面图，展示地壳构造特征在垂直方向上的分布和变化。
以上是Petrel中常见的构造建模内容，它们可以帮助地质学家和工程师更准确地理解和描述地质体的构造特征，为油田开发和资源
评估提供重要依据。
PETREL操作流程1.前期数据准备地震数据体，断层线FAULT LINS OR 断层棍FAULT STICKS，FAULTPOL YGONS，数字化的等值线。
工区内各井的坐标，顶深，海拔，底深（完钻井深），东西偏移，方位角，倾角，砂岩分层数据，砂层等厚图，测井曲线（公制单位），单井相，各层沉积相图，砂岩顶面构造图，单井岩性划分，测井解释成果表，含油面积图。
（在编辑数据的过程中，命名文件时最好数据文件名都和井名一致）2.数据加载①加载井口数据（WELL HEADERS）WELL_NAME X Y KB TOP BOTTOM SYMBOL井名X坐标Y坐标海拔顶深底深（完钻）井的类型②加载井斜数据（WELL PATH）第一种数据格式MD TVD DX DY AZIM INCL斜深垂深东西偏移南北偏移方位角倾角第二种数据格式MD INCL AZIM第三种数据格式TVD DX DY（单井用WELL LOGS，多井加井斜可用PRODUCTION LOGS）③加载分层数据（WELL TOPS）（包括断点数据）MD WELLPOINT 层名WELL NAME-1500 HORIZON Nm31 NP1-1600 FAULT Nm32 NP1以WELL TOPS加载之后删除系统的缺省项，新建4项，对应输入数据的列，名称进行编辑，Sub-sea Z values must be negative!(低于海平面的Z值都为负)，该选项在编辑时不要选中④加载测井曲线（WELL LOGS）LAS格式文件MD RESIS AC SP GR曲线采用0.125m的点数据（1m8个点数据），注意有的曲线单位要由英制转换为公制，如：AC 英制单位μs/in要换成工制单位μs/m，再用转换程序转换为LAS格式文件进行输入，以提高数据的加载速度。
如果有孔渗饱数据，按相同格式依次排列即可。
在/INPUT DATA中设置数据的排列顺序，曲线内容较多，系统缺省项只有MD，所以要用SPECIFY TO BE LOADED定义新的曲线，对应加载数据的列数，名称和属性进行编辑。
Petrel属性建模系列（3）—相数据分析及相建模构造模型建好之后，在此基础上进行属性建模的工作，属性建模包括相建模和岩石物理属性建模两个部分。
主要分为四大步完成：属性数据准备、属性数据粗化、相数据分析及相建模、孔渗饱数据分析及孔渗饱建模。
相数据分析及相建模流程如下：一、相数据分析：1、在Models面板，激活三维模型Exercise model。
2、数据分析选上Property Modeling标签，在Data preparation组，点击图标，选择要分析的沉积相为Facies。
点开锁图标，选择要分析的Zones：zoneA。
相数据分析包括有5项内容：相比例Proportion、相厚度Thickness、相概率曲线Probability、变差函数Variograms和去丛聚Declustering。
1）相比例Proportion分析在相比例Proportion标签下，在左边窗口的Estimated facies proportions是井上粗化的每个小层layer的相比例，如果对井上粗化的相比例认为不能完全代表一个小层的真正的相比例，可以通过右边的窗口去手动调整小层的相比例。
调整过程如下：可以选上要调整的相，比如Channel，点击图标得到井上粗化的相曲线，然后点击圆滑图标，对调整的相曲线做一下圆滑。
可以调整每个小层的控制点得到新的相比例曲线，要调整的相曲线都调好以后点击Apply保存相比例调整结果，可以为后面的相建模调用。
2）相厚度Thickness分析在Thickness标签下可以查看在每个Zone里井上粗化的每种相的厚度分布，如下图：3）相概率曲线Probability分析在Probability标签下可以选择和沉积相相关性比较好的第二属性，比如反演的波阻抗属性AI，分析在第二属性的分布范围内，相出现的概率曲线，如果分析得到了很好的正相关或负相关的概率分布曲线，则可以用该概率曲线约束相建模。
储层建模的步骤目前普遍的认识是，储层建模应分为油藏构造建模、沉积（微）相建模和油藏属性建模三步完成。
构造模型反应储层的空间格架，在建立储层属性的空间分布之前，应进行构造建模。
由于沉积相对储层物性有决定性的作用，油藏属性建模多采用相控建模，即先建立沉积微相模型，然后以此为基础进行油藏属性建模。
张天渠油田长2油藏的储层地质模型是以测井资料为基础资料，采用确定性建模的储层建模方法建立的。
储层建模的整个过程包括4个主要环节，即数据准备、构造建模、油藏属性建模、模型的应用。
一、数据准备与预处理1．数据准备一般从数据来源看，建模数据包括岩心、测井、地震、试井、开发动态等方面的数据。
从建模的内容来看，基本数据包括以下四类：①坐标数据：包括井位坐标、地震测网坐标等；②分层数据：各井的油组、砂组、小层、砂体划分对比数据；地震解释层面数据；③断层数据：断层位置、断点、断距等；④储层数据：储层数据是储层建模中最重要的数据。
包括井眼储层数据、地震储层数据和试井数据。
井眼数据为岩心和测井解释数据，包括井内相、砂体、隔夹层、孔隙度、渗透率、含油饱和度等数据，这是储层建模的硬数据。
对不同来源的数据进行质量检查是储层建模中十分重要的环节。
为了提高储层建模的精度，必须尽量保证用于建模的原始数据特别是硬数据的准确性。
因此，必须对数据进行全面的质量检查，如检查岩心分析的孔渗参数的奇异值是否符合地质实际，测井解释的孔渗饱是否正确等等。
建模过程中能被储层建模软件所采用的资料来源于这些基础资料，但它们有特殊的格式要求，需要转换成不同格式要求的文本文件才能以正确的格式导入到Petrel软件中。
从文件类型上来看，它们包括井头文件（Well head）、井斜文件或井轨迹文件（Well deviation）和测井数据文件（Well log）。
它们的格式和作用分别如下：①井头文件：文件内容包括井名、井位坐标（X、Y）、地面补心海拔（补心高与地面海拔之和）以及目标井段深度（井段顶部深度和测井段底部深度）。
