高压开关高压开关是指用于电力系统发电、输电、配电、电能转换和消耗中起通断、控制或保护等作用，电压等级在3.6kV~550kV的电器产品，主要包括高压断路器、高压隔离开关与接地开关、高压负荷开关、高压自动重合与分段器，高压操作机构、高压防爆配电装置和高压开关柜等几大类。
高压开关制造业是输变电设备制造业的重要组成部分，在整个电力工业中占有非常重要的地位。
[编辑本段]高压开关柜的组成及元器件开关柜的组成：开关柜应满足GB3906-1991《3-35 kV交流金属封闭开关设备》标准的有关要求，由柜体和断路器二大部分组成，具有架空进出线、电缆进出线、母线联络等功能。
柜体由壳体、电器元件(包括绝缘件)、各种机构、二次端子及连线等组成。
1.柜体的材料:1)冷扎钢板或角钢(用于焊接柜);2)敷铝锌钢板或镀锌钢板(用于组装柜).3)不锈钢板(不导磁性).4)铝板((不导磁性).2.柜体的功能单元：1)主母线室(一般主母线布置按“品”字形或“1”字形两种结构2)断路器室3)电缆室4)继电器和仪表室5)柜顶小母线室6)二次端子室柜内电器元件：1. 柜内常用一次电器元件(主回路设备)常见的有如下设备：电流互感器简称CT[如：LZZBJ9-10]电压互感器简称PT[如:JDZJ-10]接地开关[如:JN15-12]避雷器(阻容吸收器)[如:HY5WS单相型;TBP、JBP组合型]隔离开关[如:GN19-12、GN30-12、GN25-12]高压断路器[如：少油型(S)、真空型(Z)、SF6型(L)]高压接触器[如：JCZ3-10D/400A型]高压熔断器[如：RN2-12、XRNP-12、RN1-12]变压器[如:SC(L)系列干变、S系列油变]高压带电显示器[GSN-10Q型]绝缘件[如:穿墙套管、触头盒、绝缘子、绝缘热缩(冷缩)护套]主母线和分支母线高压电抗器[如串联型:CKSC和起动电机型:QKSG]负荷开关[如:FN26-12(L)、FN16-12(Z)]高压单相并联电容器[如:BFF12-30-1] 等等2. 柜内常用的主要二次元件(又称二次设备或辅助设备，是指对一次设备进行监察、控制、测量、调整和保护的低压设备),常见的有如下设备: 继电器，电度表，电流表，电压表，功率表，功率因数表，频率表，熔断器，空气开关，转换开关，信号灯，电阻，按钮，微机综合保护装置等等。

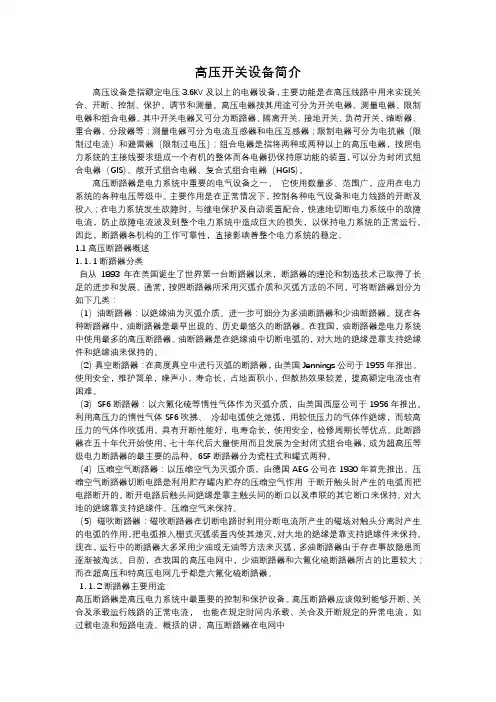

高压开关设备简介高压设备是指额定电压3.6KV及以上的电器设备，主要功能是在高压线路中用来实现关合、开断、控制、保护、调节和测量。
高压电器按其用途可分为开关电器、测量电器、限制电器和组合电器。
其中开关电器又可分为断路器、隔离开关、接地开关、负荷开关、熔断器、重合器、分段器等；测量电器可分为电流互感器和电压互感器；限制电器可分为电抗器（限制过电流）和避雷器（限制过电压）；组合电器是指将两种或两种以上的高压电器，按照电力系统的主接线要求组成一个有机的整体而各电器扔保持原功能的装置，可以分为封闭式组合电器（GIS）、敞开式组合电器、复合式组合电器（HGIS）。
高压断路器是电力系统中重要的电气设备之一，它使用数量多、范围广，应用在电力系统的各种电压等级中。
主要作用是在正常情况下，控制各种电气设备和电力线路的开断及投入；在电力系统发生故障时，与继电保护及自动装置配合，快速地切断电力系统中的故障电流，防止故障电流波及到整个电力系统中造成巨大的损失，以保持电力系统的正常运行。
因此，断路器各机构的工作可靠性，直接影响着整个电力系统的稳定。
1.1高压断路器概述1. 1. 1断路器分类自从1893年在美国诞生了世界第一台断路器以来，断路器的理论和制造技术己取得了长足的进步和发展。
通常，按照断路器所采用灭弧介质和灭弧方法的不同，可将断路器划分为如下几类：（1）油断路器：以绝缘油为灭弧介质。
进一步可细分为多油断路器和少油断路器。
现在各种断路器中，油断路器是最早出现的、历史最悠久的断路器。
在我国，油断路器是电力系统中使用最多的高压断路器。
油断路器是在绝缘油中切断电弧的，对大地的绝缘是靠支持绝缘件和绝缘油来保持的。
（2）真空断路器：在高度真空中进行灭弧的断路器，由美国Jennings公司于1955年推出。
使用安全，维护简单，噪声小，寿命长，占地面积小，但散热效果较差，提高额定电流也有困难。
（3）SF6断路器：以六氟化硫等惰性气体作为灭弧介质，由美国西屋公司于1956年推出。
