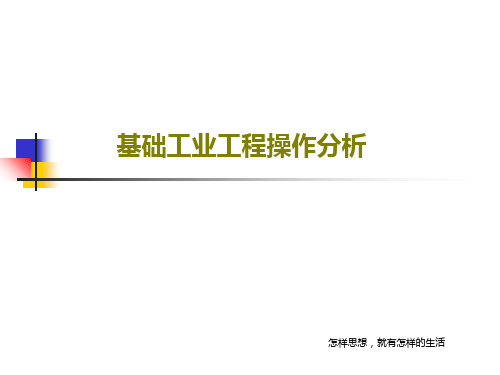

基础工业工程操作分析
怎样思想，就有怎样的生活
Fundamental Industrial Engineering (IE)
基础工业工程
2
操作分析 ▪ 操作分析概述 ▪ 人机操作分析 ▪ 联合操作分析 ▪ 双手操作分析
3
4.1 概述 ▪ 研究分析以人为主体的工序，使操作者、操作
对象、操作工具三者科学地组织、合理的布局 与安排，以减轻工人的劳动强度，减少作业时 间的消耗，使工作质量得到保证。
20
人机程序图示例2
21
人机程序图示例2
22
人机程序图示例2
23
人机程序图示例2
24
人机程序图示例2
25
人机程序图示例2
26
27
人机操作示例3
28
人机程序图示例3——一人双机改良
29
4.3 联合操作分析
30
联合操作分析
31
示例
32
33
34
35
36
37
38
4.4 双手操作分析
4
5
6
7
4.2 人机操作分析——人机程序图
工业工程系列-双手并用法与程序图绘制(ppt 17页)

工业工程系列-双手并用法与程序图绘制(ppt 17页)


左手
至第一摞資料 1 拿起該摞資料 1
持住 1
1D
至第10摞資料 10 拿起該摞資料 10
持住 10
20 D
右手
1 至第一摞資料 1 拿起第1頁資料 2 移動至桌面 2 放置資料
1D
399 至第10摞資料 399 拿起第20頁資料 400 移動至桌面 400 放置資料
半成品區
成品區
6
7
8
9
1 0
6
7
1. 雙手應該同時開始,并且同時完成其動作. 2. 除規定的時間外,雙手不應同時空閑. 3. 雙臂的動作應對稱,反向并且同時完成. 4. 運用最低級動作而能得滿意結果最佳. 5. 物体的運動量應盡可能利用之, 但如需肌肉制止時,則應將其減之最小度. 6. 連續突變運動,較方向突變的直線運動佳. 7. 彈道式運動,較受限制的運動輕快确實. 8. 動作盡可能使用輕松自然之節奏. 9. 工具物料 應放置于固定場所. 10. 工具, 物料及裝置,放置于靠近使用點. 11. 另件物料之供給,利用其重力及盛具送之使用點, 愈近愈佳. 12. “墮送”法盡量使用. 13. 工具. 物料應依据最佳之工作順序而排列. 14. 适當照明設備, 使視覺滿意舒适. 15. 工作台及座椅高度使坐立适當. 16. 工作椅式樣及高度應使工作者保持良好姿勢. 17. 盡量解除手之工作, 而以夾具或腳踏工具替代之. 18. 可能時,將兩种或兩种以上工具合一. 19. 工具.物料盡可能預放在工作位置. 20. 手指分別工作時, 其各個負荷,應按其本能予以分配. 21. 手柄設計,應該盡可能使与手之接触面增大. 22. 机器上之操作杆, 十字杆及手輪之位置,應盡量使工作者极少變動其姿
99 至第10摞資料 99 拿起第20頁資料 100 移動至桌面 100 10在下放置在桌子上
工业工程课程设计 PPT

工业工程课程设计 PPT


对光电鼠标拆卸装配双手操作分析 设计的方法、原理或过程
• • • • • • • 1、方法：通过双手操作分析图、程序图，进行分析改善。 双手操作分析图的画法 绘制双手操作分析图应该注意以下几点： ①须身临其境，观察全部操作，了解情况，确定操作周程 及其起点和终点； ②画图前，首先要填写有关资料，比如工作名称、操作人 员、研究人员等； ③画出工作场所的平面布置图； ④正式画图时，要边观察、边记录，一次观察一只手的动 作。通常先记录右手，将其动作用合适的符号及文字说明 记录在右边。左右手的同时动作应画在同一水平位置，并 多次核对两只手的动作，使记录准确无误； ⑤ 最后将左右手的动作分别进行统计，并记录在操作图的 下方或者右下方。
6 操作能否合并？ A 改变工作次序B 使用新的或者改变原来的设备C 改变工作 地的布置 7 移物能否合并？ A 改变工作次序B 改变工作地组织C 改变每次移物的数量 8 延迟能否合并？ A 改变工作次序B 改变工作地布置 9 操作能否简化？ A 使用更加合适的工具B 改变操作位置C 改变器具D 尽量减 少移动视线E 改变工作台椅的高度F 使用不同的身体部位H 使用夹具G 利用惯性 10 移物能否简化？ A 改变布置，缩短距离B 改变移物的方向C 改变生产组织以 缩短距离
（6）用下面的内容对画出的双手操作 现行方法）进行考察、提问： 图（现行方法）进行考察、提问：
1 是否符合以下基本原则？ A 平衡双手工作量B 增加机动时间的比例C 取消不必要的操 作D 合并操作E 简化每一个操作或动作 2 辅助操作能否取消？ A 视其不必要而取消B 以改变工作次序而取消C 使用新的或 改变原来的设备而取消D 改变工作地组织而取消 3 移动能否取消？ A 随操作取消而取消B 合并C 改变设备D 改变工作地的布置 E 改变工作次序F 使用传送带 4 延迟能否取消？ A 改变工作次序B 改变工作地组织C 使用新的或改变原来的 设备 5 检验能否取消？ A 次检验真的需要么B 是否有别人代替检验更方便C 是否有 不必要的重复现象D 设置的工作位置是否合适
基础工业工程作业分析PPT课件

基础工业工程作业分析PPT课件


件置于机器旁边
0.24
空闲
第10页/共69页
两种操作方法的对比
项目
现行方法 改进方法
工作时间 人 （min） 机
1.2
1.12
1.2
1.16
空闲时间 人 （min） 机
0.8
0.24
0.8
0.2
周期时间（min）
2.0
1.36
利用率 人 （%） 机
60
83
60
86
节省 0.08 --0.56 0.6 0.64 23 26
简易WF法 模特计时法（MOD） 标准资料法
第1页/共69页
作业分析概述 • 作业分析的含义
通过对以人为主的工序的详细研究，使作业者、作业对象、作业工 具三者科学合理地布置和安排，达到工序结构合理，减轻劳动强度、减少 作业工时消耗、缩短整个作业的时间，以提高产品的质量和产量为目的而 作的分析，称为作业分析。
时间
人
单位
3 从料箱取材料
10 将材料装上车床
2 开动车床
35 空闲
2 停止车床
5 卸下成品
3 放入成品箱
机器
空闲
装料 切削加工
卸料 空闲
第23页/共69页
时间 单位
3
12 35
7 3
例:在半自动车床上车削心棒
• 改进方法一
时间
人
单位
10 将材料装上车床
2 开动车床
机器
装料
3 从料箱取材料
3 将加工好的零件放 入成品箱
第27页/共69页
人－机作业分析 • 闲余能力的分析
在用人—机作业分析闲余能力时，确定一个作业者可同时操作几台机器 的计算公式如下：
工业工程培训课件(PPT35页)

工业工程培训课件(PPT35页)

❖
❖
二、人机程序图的构成
1） 表头部分
信息内容不固定
2） 表身部分
①左边记录人的各项操作内容和顺序；
②中间为时间标尺；
③右边记录机器的运转情况；
3） 表尾部分
统计、对比分析以及改进的建议事项；
例1、某工人操作一台车床，
作业名称：车削零件
编号：
开始动作：装夹零件
结束动作：卸下零件
作业程序及时间值为：
❖
