薄膜沉积物理方法

物理沉积法物理气相沉积法用物理的方法使镀膜材料气化，在基体表面沉积成膜的方法物理气相沉积(Physical Vapor Deposition简称PVD) 是用物理的方法(如蒸发、溅射等)使镀膜材料气化，在基体表面沉积成膜的方法。

除传统的真空蒸发和溅射沉积技术外，还包括近30 多年来蓬勃发展起来的各种离子束沉积，离子镀和离子束辅助沉积技术。

其沉积类型包括: 真空蒸镀、溅射镀、离子镀等。

物理气相沉积技术虽然五花八门，但都必须实现气相沉积三个环节，即镀料(靶材) 气化一气相输运一沉积成膜。

中文名物理气相沉积法沉积类型真空蒸镀、溅射镀、离子镀等各种沉积技术的不同点主要表现为在上述三个环节中能源供给方式不同，同一气相转变的机制不同，气粒子形态不同，气相粒子荷能大小不同，气相粒子在输运过程中能量补给的方式及粒子形态转变不同，镀料粒子与反应气体的反应活性不同，以及沉积成膜的基体表面条件不同而已。

与化学气相沉积相比，主要优点和特点如下：I)镀膜材料广泛，容易获得:包括纯金属、合金、化合物，导电或不导电，低熔点或高熔点，液相或固相，块状或粉末，都可以使用或经加工后使用。

2)镀料汽化方式:可用高温蒸发，也可用低温溅射。

3)沉积粒子能量可调节，反应活性高。

通过等离子体或离子束介人，可以获得所需的沉积粒子能量进行镀膜，提高膜层质量。

通过等离子体的非平衡过程提高反应活性。

4)低温型沉积:沉积粒子的高能量高活性，不需遵循传统的热力学规律的高温过程，就可实现低温反应合成和在低温基体上沉积，扩大沉积基体适用范围。

可沉积各类型薄膜:如金属膜、合金膜、化合物膜等。

5)无污染，利于环境保护。

物理气相沉积技术已广泛用于各行各业，许多技术已实现工业化生产。

其镀膜产品涉及到许多实用领域。

薄膜沉积薄膜的沉积，是一连串涉及原子的吸附、吸附原子在表面的扩散及在适当的位置下聚结，以渐渐形成薄膜并成长的过程。

分类及详述：化学气相沉积（Chemical Vapor Deposition）——CVD反应气体发生化学反应，并且生成物沉积在晶片表面。

物理气相沉积（Physical Vapor Deposition）——PVD蒸镀（Evaporation）利用被蒸镀物在高温（近熔点）时，具备饱和蒸汽压，来沉积薄膜的过程。

溅镀（Sputtering）利用离子对溅镀物体电极（Electrode）的轰击（Bombardment）使气相中具有被镀物的粒子（如原子），沉积薄膜。

化学气相沉积 (Chemical Vapor Deposition；CVD)用高温炉管来进行二氧化硅层的成长，至于其它如多晶硅 (poly-silicon)、氮化硅 (silicon-nitride)、钨或铜金属等薄膜材料，要如何成长堆栈至硅晶圆上？基本上仍是采用高温炉管，只是因着不同的化学沉积过程，有着不同的工作温度、压力与反应气体，统称为「化学气相沉积」。

既是化学反应，故免不了「质量传输」与「化学反应」两部分机制。

由于化学反应随温度呈指数函数变化，故当高温时，迅速完成化学反应，对于化学气相沉积来说，提高制程温度，容易掌握沉积的速率或制程的重复性。

高温制程有几项缺点：1．高温制程环境所需电力成本较高。

2．安排顺序较后面的制程温度若高于前者，可能破坏已沉积材料。

3．高温成长的薄膜，冷却至常温后，会产生因各基板与薄膜间热胀缩程度不同的残留应力 (residual stress)。

所以，低制程温度仍是化学气相沉积追求的目标之一，如此一来，在制程技术上面临的问题及难度也跟着提高。

按着化学气相沉积的研发历程，分别简介「常压化学气相沉积」、「低压化学气相沉积」及「电浆辅助化学气相沉积」：1．常压化学气相沉积(Atmospheric Pressure CVD；APCVD)最早研发的CVD系统，是在一大气压环境下操作，设备外貌也与氧化炉管相类似。

薄膜的沉积过程
薄膜沉积是指将材料沉积到基底表面形成一层薄膜的过程。

这个过程在微电子、光电子、纳米技术等领域都有广泛的应用。

薄膜沉积过程可以分为物理气相沉积和化学气相沉积两种方法。

1. 物理气相沉积
物理气相沉积是指通过高能粒子（如电子束、离子束）或热源（如电阻丝）将材料加热至高温，使其蒸发或溅射到基底表面上形成一层薄膜的过程。

这种方法适用于制备金属、合金、硅等材料的薄膜。

2. 化学气相沉积
化学气相沉积是指通过化学反应将材料从气体状态转变为固态并在基底表面上形成一层薄膜的过程。

这种方法适用于制备半导体、绝缘体和金属等材料的薄膜。

化学气相沉积可以分为以下几种类型：
（1）热化学气相沉积（CVD）
CVD是一种将气态前驱体在高温下分解反应产生材料沉积在基底表面
的方法。

CVD适用于制备SiO2、Si3N4、MoSi2等材料的薄膜。

（2）物理化学气相沉积（PVD）
PVD是指通过物理手段将材料从固态转变为气态，然后在基底表面上
形成一层薄膜的过程。

PVD适用于制备金属、合金、氧化物等材料的
薄膜。

（3）原子层沉积（ALD）
ALD是一种将前驱体分子和反应剂交替注入反应室中，每次只有一个
单层原子或分子被沉积在基底表面上的方法。

ALD适用于制备高质量、均匀性好的绝缘体和金属薄膜。

总之，不同类型的薄膜沉积方法具有不同的特点和优缺点，在实际应
用中需要根据具体情况选择合适的方法。

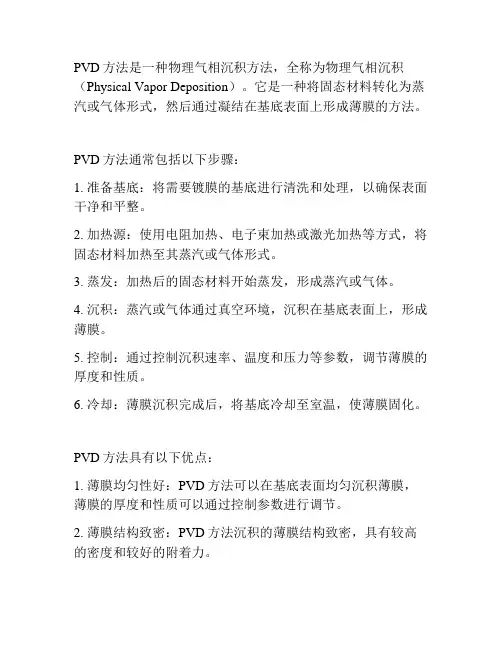

PVD方法是一种物理气相沉积方法，全称为物理气相沉积（Physical Vapor Deposition）。

它是一种将固态材料转化为蒸汽或气体形式，然后通过凝结在基底表面上形成薄膜的方法。

PVD方法通常包括以下步骤：
1. 准备基底：将需要镀膜的基底进行清洗和处理，以确保表面干净和平整。

2. 加热源：使用电阻加热、电子束加热或激光加热等方式，将固态材料加热至其蒸汽或气体形式。

3. 蒸发：加热后的固态材料开始蒸发，形成蒸汽或气体。

4. 沉积：蒸汽或气体通过真空环境，沉积在基底表面上，形成薄膜。

5. 控制：通过控制沉积速率、温度和压力等参数，调节薄膜的厚度和性质。

6. 冷却：薄膜沉积完成后，将基底冷却至室温，使薄膜固化。

PVD方法具有以下优点：
1. 薄膜均匀性好：PVD方法可以在基底表面均匀沉积薄膜，薄膜的厚度和性质可以通过控制参数进行调节。

2. 薄膜结构致密：PVD方法沉积的薄膜结构致密，具有较高的密度和较好的附着力。

3. 可用于多种材料：PVD方法可以用于沉积多种材料的薄膜，包括金属、合金、氧化物等。

4. 无需溶剂：PVD方法是一种无溶剂的沉积方法，对环境友好。

PVD方法在许多领域都有广泛应用，包括电子器件、光学薄膜、防腐蚀涂层等。

薄膜的制备方法有哪些薄膜的制备方法是指将材料制备成薄膜的工艺方法，主要包括物理气相沉积、化学气相沉积、溶液法、激光烧结法等多种方法。

下面将对这些方法进行详细介绍。

首先，物理气相沉积是一种常用的薄膜制备方法，其主要原理是通过物理手段将原料气体转化为固态薄膜。

常见的物理气相沉积方法包括蒸发沉积、溅射沉积和激光烧结法。

其中，蒸发沉积是通过加热原料使其蒸发，然后在基底上凝结成薄膜；溅射沉积是通过离子轰击原料使其溅射到基底上形成薄膜；激光烧结法则是利用激光束将原料烧结成薄膜。

其次，化学气相沉积是另一种常用的薄膜制备方法，其原理是通过化学反应使气态原料在基底上沉积成薄膜。

常见的化学气相沉积方法包括化学气相沉积、原子层沉积和气相沉积等。

其中，化学气相沉积是通过将气态原料与化学反应气体在基底上反应生成薄膜；原子层沉积是通过将气态原料分别按照周期性的顺序吸附在基底上形成单层原子膜，然后重复多次形成薄膜；气相沉积是通过将气态原料在基底上沉积成薄膜。

此外，溶液法也是一种常用的薄膜制备方法，其原理是将材料溶解在溶剂中，然后通过溶液的挥发或化学反应在基底上形成薄膜。

常见的溶液法包括旋涂法、喷涂法和浸渍法等。

其中，旋涂法是将溶液滴在旋转基底上，通过离心作用使溶液均匀涂布在基底上形成薄膜；喷涂法是通过将溶液喷洒在基底上，然后通过干燥使溶液挥发形成薄膜；浸渍法是将基底浸入溶液中，然后通过溶液的挥发或化学反应在基底上形成薄膜。

最后，激光烧结法是一种利用激光束将材料烧结成薄膜的方法。

其原理是通过激光束的照射使材料在基底上烧结成薄膜。

这种方法适用于高能激光烧结材料，可以制备高质量的薄膜。

综上所述，薄膜的制备方法包括物理气相沉积、化学气相沉积、溶液法和激光烧结法等多种方法。

每种方法都有其特点和适用范围，可以根据具体需求选择合适的方法进行薄膜制备。

pvd 物理气相沉积工艺
PVD物理气相沉积工艺是一种常用的薄膜制备技术，广泛应用于微电子、光电子、材料科学等领域。

它采用物理方式将固态材料转化为气相，再通过各种方法沉积到基底上，从而形成具有特定功能和性能的薄膜材料。

PVD物理气相沉积工艺有多种方法，其中最常见的包括磁控溅射、电弧离子镀、激光溅射等。

这些方法都基于相同的原理，即通过外加能量将材料转化为气态，然后将气态材料沉积到基底上。

在磁控溅射工艺中，通过在真空环境下施加磁场，使金属靶材表面的原子被电子轰击击碎，并以高速运动的方式沉积到基底上。

这种方法可以制备出高质量、致密的薄膜，具有优异的粘附力和膜层均匀性。

电弧离子镀工艺则利用电弧放电产生的高能离子束，在真空环境下将金属靶材表面的原子击碎并沉积到基底上。

电弧离子镀工艺可以制备出具有较高密度和较高结晶度的薄膜，适用于制备金属薄膜和复合薄膜。

激光溅射工艺则利用激光束对靶材进行照射，将靶材表面的原子击碎并沉积到基底上。

激光溅射工艺具有高度的可控性和可重复性，可以制备出高质量、高纯度的薄膜，广泛应用于光学薄膜、显示器件等领域。

PVD物理气相沉积工艺具有许多优点，例如制备过程简单、操作方便、沉积速率高、薄膜质量好等。

它可以制备出各种材料的薄膜，如金属薄膜、合金薄膜、氧化物薄膜等，具有广泛的应用前景。

总的来说，PVD物理气相沉积工艺是一种重要的薄膜制备技术，具有广泛的应用领域和优势。

通过不同的方法和参数的选择，可以制备出具有不同性质和功能的薄膜材料，为各种领域的研究和应用提供了重要的支持和推动。
