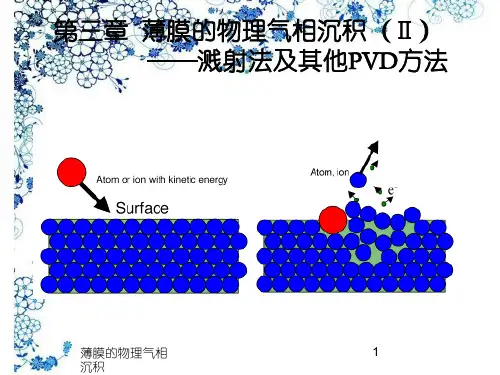

3-薄膜的物理气相沉积(Ⅱ)-溅射法及其他PVD方法

薄膜材料的制备和应用领域近年来，薄膜材料在各个领域的应用越来越广泛，如电子、光学、能源等。

薄膜材料的制备技术也在不断发展，以满足不同领域对材料性能与应用需求的不断提高。

一、薄膜材料的制备技术当前，主要有以下几种薄膜制备技术被广泛应用于工业生产和科研实验中。

1. 物理气相沉积（PVD）物理气相沉积技术是将固体材料在真空环境下以蒸发、溅射等方式转化为气体，然后在衬底表面沉积成薄膜。

此技术具有较高的原子沉积速率、较小的晶粒尺寸和良好的附着力，可用于制备金属、合金和多层膜等。

2. 化学气相沉积（CVD）化学气相沉积技术是通过气相反应将气体分解并生成固态产物，从而在衬底表面沉积形成薄膜。

因其制备过程在常压下进行，能够实现批量制备大面积均匀薄膜，因此被广泛应用于硅、氮化硅、氮化铝等材料的制备。

3. 溶液法溶液法是将材料溶解于适当的溶剂中，然后利用溶液的性质，在衬底上形成膜状材料。

溶液法制备工艺简单、成本较低，适用于生物陶瓷、无机膜、有机膜等材料的制备。

4. 凝胶法凝胶法是在溶液中形成胶体颗粒，然后通过凝胶化的方式得到凝胶体系，再经由热处理、晾干等工艺制得薄膜。

凝胶法可制备出具有较高孔隙度和较大比表面积的纳米级多孔膜材料，适用于催化剂、分离膜等领域。

二、薄膜材料在电子领域的应用随着电子领域的快速发展，薄膜材料作为电子器件的关键组成部分，扮演着越来越重要的角色。

薄膜材料在半导体器件中的应用，如金属薄膜作为电极材料、氧化物薄膜作为绝缘层材料、硅薄膜作为基板等，不仅能够提高电子器件的性能，还能够实现器件的微型化和集成化。

此外，薄膜材料在光电显示技术中也有着广泛应用。

以液晶显示技术为例，通过在衬底上沉积液晶薄膜和驱动薄膜，实现了显示器的高清、高亮度、高对比度等特性。

三、薄膜材料在能源领域的应用薄膜材料在能源领域的应用主要体现在太阳能电池和燃料电池方面。

太阳能电池中的薄膜材料主要是用于吸收太阳能并进行光电转换的薄膜层。

薄膜气相沉积薄膜气相沉积是一种广泛应用于材料科学和工程领域的薄膜制备方法。

本文将介绍薄膜气相沉积的原理、分类以及应用。

一、原理薄膜气相沉积是利用气相反应在基底表面上生成薄膜的一种方法。

它通过在高温和低压条件下，将气体反应物引入反应室中，使其在基底表面发生化学反应，生成薄膜。

薄膜的成分和性质可以通过调节反应气体的组成、流量和反应条件来控制。

二、分类薄膜气相沉积可以分为化学气相沉积（CVD）和物理气相沉积（PVD）两类。

1. 化学气相沉积（CVD）化学气相沉积是指在高温条件下，通过气相反应产生薄膜。

常见的化学气相沉积方法包括热CVD、等离子体增强化学气相沉积（PECVD）、低压化学气相沉积（LPCVD）等。

热CVD是最常用的方法，它利用热源提供能量，使反应气体在基底表面发生化学反应生成薄膜。

PECVD利用等离子体激发反应气体，提高反应速率和薄膜质量。

LPCVD则在较低的压力下进行反应，可以得到高质量的薄膜。

2. 物理气相沉积（PVD）物理气相沉积是利用物理手段将固态物质蒸发或溅射到基底表面形成薄膜的方法。

常见的物理气相沉积方法包括物理气相沉积（PVD）、磁控溅射、分子束外延等。

PVD是最常用的方法之一，它通过蒸发源将固态物质加热蒸发，然后沉积在基底表面形成薄膜。

磁控溅射利用磁场使靶材表面形成等离子体，将靶材溅射到基底表面。

分子束外延则利用高能分子束将物质沉积到基底表面。

三、应用薄膜气相沉积在材料科学和工程领域有着广泛的应用。

1. 电子器件制备薄膜气相沉积可以用于制备电子器件的关键层，如金属导电层、绝缘层、半导体层等。

通过控制薄膜的成分和性质，可以实现不同功能的电子器件。

2. 光学涂层薄膜气相沉积可以制备用于光学器件的涂层。

例如，通过控制薄膜的厚度和折射率，可以制备反射镜、透镜等。

3. 功能薄膜薄膜气相沉积还可以制备具有特殊功能的薄膜材料。

例如，通过掺杂不同元素可以制备导电薄膜、光敏薄膜等。

4. 生物医学应用薄膜气相沉积在生物医学领域也有着广泛的应用。

物理气相沉积及其在薄膜制备中的应用物理气相沉积（Physical Vapor Deposition, PVD）是一种广泛应用于薄膜制备领域的表面处理方法。

在PVD制备过程中，原料材料以固体或液体的形式添加到真空室中，然后被加热和蒸发至其气态。

这些气态分子蒸发出来后，会沉积在需要处理的表面上，形成一个均匀的薄膜。

PVD技术可以分为多种方法，其中包括热蒸发沉积、磁控溅射沉积和电弧溅射沉积等。

在这些方法中，热蒸发沉积是最古老的PVD技术。

将固体材料放入真空腔体中并施加热量，从而使原料氧化或转移为气态物质。

然后，气态物质穿过真空室并Form一个稳定的薄膜沉积在待处理物体表面上。

磁控溅射沉积是一种使用磁场将原料转移到待处理表面的技术。

在磁控溅射沉积过程中，原料被打碎和离子化，然后被引入一个磁场中。

在磁场的作用下，电离原料可以沉积在待处理物体表面上，最终形成一个薄膜。

电弧溅射沉积是一种高能量的PVD技术，通过将电弧加热金属原料，使其氧化并形成气态原料，然后在真空室内通过电场进行沉积。

与其他PVD技术相比，电弧溅射利用了高能量的优势，可以形成高质量的薄膜。

PVD技术及其应用在制备平整、致密和均匀的薄膜方面具有非常重要的作用。

物理气相沉积可以应用于生产各种对表面特性有特殊要求的设备和零件，包括线路板、光学元件以及高频电子设备等。

在半导体工业中，PVD技术被广泛应用于微电子器件的制备。

通过控制气压和温度等条件，可制备出各种形状、厚度和化学特性的薄膜。

其制备出来的薄膜可用于制备各种高精度微电子器件，如存储器、传感器、LED显示屏和光纤通信器件等。

同时，在纳米技术领域，PVD技术可以制备出极薄的纳米材料薄膜。

由于这些薄膜厚度只有纳米级别，因此在制备纳米光电设备方面具有很大的应用前景。

例如，PVD技术制备出的具有不同光响应波段的多层纳米结构可以形成多色的光电器件，而这种器件已广泛应用于基于光子学的新型显示器件和光纤通信中。

薄膜沉积方法一、引言薄膜沉积方法是一种用于制备薄膜材料的关键技术。

它在电子器件、光学器件、太阳能电池等领域具有广泛的应用。

本文将介绍薄膜沉积方法的原理、分类以及一些常用的技术。

二、薄膜沉积方法的原理薄膜沉积方法是通过将材料原子或分子逐层沉积在基底上，形成具有特定功能和性质的薄膜。

常用的薄膜沉积方法主要有物理气相沉积（PVD）、化学气相沉积（CVD）以及溶液法等。

三、薄膜沉积方法的分类1. 物理气相沉积（PVD）物理气相沉积是利用物理手段将材料蒸发、溅射或者离子轰击后沉积在基底上。

常见的物理气相沉积方法有热蒸发、电子束蒸发、磁控溅射等。

这些方法能够得到高纯度、致密度高的薄膜，但是制备过程中需要高真空环境。

2. 化学气相沉积（CVD）化学气相沉积是利用化学反应将材料原子或分子沉积在基底上。

常见的化学气相沉积方法有热CVD、等离子CVD、低压CVD等。

这些方法能够制备多种材料的薄膜，具有较好的均匀性和控制性。

3. 溶液法溶液法是将溶解有所需材料的溶液倾倒在基底上，通过溶剂的挥发或者化学反应使溶质沉积在基底上。

常见的溶液法有旋涂法、浸渍法、喷雾法等。

这些方法制备简单、成本低，适用于大面积薄膜的制备。

四、常用的薄膜沉积技术1. 热蒸发热蒸发是将材料加热至其沸点，使其蒸发并沉积在基底上。

这种方法适用于蒸发温度较低的材料，如金属薄膜。

2. 磁控溅射磁控溅射是利用高能离子轰击靶材，使其溅射出的原子或分子沉积在基底上。

这种方法能够制备各种材料的薄膜，但需要高真空环境。

3. 化学气相沉积化学气相沉积是通过化学反应将材料原子或分子沉积在基底上。

这种方法可以制备复杂的多层薄膜，并具有较好的控制性和均匀性。

4. 旋涂法旋涂法是将溶解有所需材料的溶液倒在基底上，然后通过高速旋转基底使溶液均匀涂布在基底上。

这种方法适用于制备有机薄膜。

五、总结薄膜沉积方法是制备薄膜材料的重要技术，不同的方法适用于不同的材料和应用领域。

物理气相沉积、化学气相沉积和溶液法是常用的薄膜沉积方法。

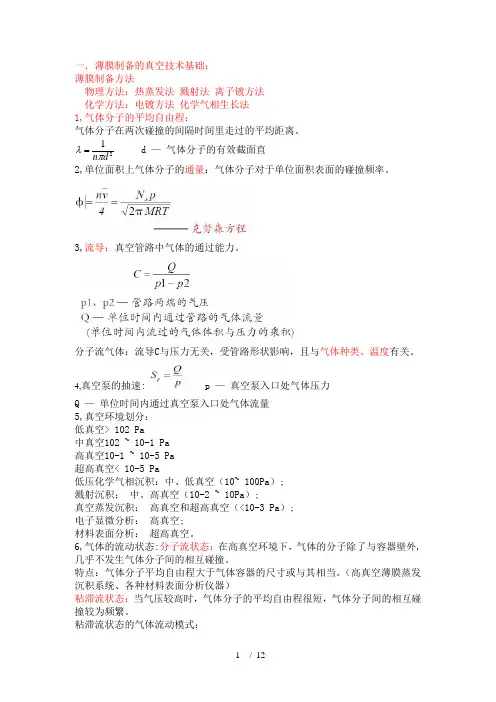

一．薄膜制备的真空技术基础：薄膜制备方法物理方法：热蒸发法 溅射法 离子镀方法化学方法：电镀方法 化学气相生长法1,气体分子的平均自由程：气体分子在两次碰撞的间隔时间里走过的平均距离。

21d n πλ= d — 气体分子的有效截面直 2,单位面积上气体分子的通量：气体分子对于单位面积表面的碰撞频率。

3,流导：真空管路中气体的通过能力。

分子流气体：流导C 与压力无关，受管路形状影响，且与气体种类、温度有关。

4,真空泵的抽速: p — 真空泵入口处气体压力Q — 单位时间内通过真空泵入口处气体流量5,真空环境划分：低真空> 102 Pa中真空102 ~ 10-1 Pa高真空10-1 ~ 10-5 Pa超高真空< 10-5 Pa低压化学气相沉积：中、低真空（10~ 100Pa ）;溅射沉积： 中、高真空（10-2 ~ 10Pa ）;真空蒸发沉积： 高真空和超高真空（<10-3 Pa ）;电子显微分析： 高真空;材料表面分析： 超高真空。

6,气体的流动状态:分子流状态：在高真空环境下，气体的分子除了与容器壁外,几乎不发生气体分子间的相互碰撞。

特点：气体分子平均自由程大于气体容器的尺寸或与其相当。

（高真空薄膜蒸发沉积系统、各种材料表面分析仪器）粘滞流状态：当气压较高时，气体分子的平均自由程很短，气体分子间的相互碰撞较为频繁。

粘滞流状态的气体流动模式：层流状态：低流速黏滞流所处的气流状态，即气体宏观运动方向与一组相互平行的流线相一致。

紊流状态：高流速黏滞流所处的气流状态，气体不再能够维持相互平行的层状流动模式，而呈现出一种旋涡式的流动模式。

克努森（Knudsen）准数:分子流状态Kn＜1过渡状态Kn＝1~100粘滞流状态Kn ＞ 1007,旋片式机械真空泵工作原理：玻意耳-马略特定律（PV=C）即：温度一定的情况下，容器的体积和气体压强成反比。

性能参数：理论抽速Sp：单位时间内所排出的气体的体积。
