太阳能监控供电系统详解与安装

森林防火监控太阳能供电系统方案（可编辑优质文档）(可以直接使用，可编辑完整版资料，欢迎下载）森林防火监控太阳能供电系统方案一、概述采用太阳能发电解决森林防火监控设备供电问题成为最快、最有效的办法。

无须架设电力线并且一次性投资，无需缴纳电费。

太阳能发电操作简单、既经济又节能、环保。

并且太阳能供电是一种既不消耗资源又无污染排放的清洁能源，使用寿命长、性能稳定、维护费用较低。

1、设计原则根据郑州地区的太阳能资源具体情况和负载耗电量确定太阳能发电的容量保证森林防火所有监控设备供电监控设备考虑全天供电，最大每日供电时间为24小时经济、实用、可靠2、设计依据对此系统提出的主要指标■太阳能电池组件保证使用寿命长，设计在25年以上■蓄电池容量能满足负载168小时连续供电常规和经验参数■太阳能电池方阵倾角为41°■太阳能电池方阵面获得的辐射量为平面值的1.1倍■经计算郑州地区平均每日峰值日照时数（方阵面上）为4.04小时以上二、监控设备功率及日耗电量的确定三、电站功率及配置的确定1、蓄电池组容量设计蓄电池的容量对保证系统连续供电是很重要的。

因为设备所需的电量都是由蓄电池提供的，太阳能方阵每日所发电量都要存储到蓄电池以供设备消耗，根据要求，在郑州地区使用，且需要满足10个连续的阴雨天正常工作。

经我公司设计得出：蓄电池的选用为：24V、600Ah2、太阳能电池方阵设计(1) 太阳能电池方阵基本单元选定，拟选定单组为24V、150Wp太阳能电池板(2) 需要太阳能板的数量：共需要4块150Wp太阳能电池板并联，总功率：600Wp。

四、设备选型1、电池组件的选型：OSM系列高效太阳能(光伏)组件适合各种应用中的供电需求。

太阳能组件不含有运动部件，使用寿命至少二十年以上。

太阳能组件可抵抗各种恶劣天气条件，包括剧烈的温差变化、潮湿、强风以及冰雹的撞击。

产品特点1.按国际电工委员会IEC61215：1993标准要求进行设计，采用先进工艺技术和生产设备制造，确保了组件可靠稳定以及长达25年的使用寿命。

太阳能监控供电系统系统概述太阳能供电系统的工作原理是太阳电池组件将太阳的光能转化为电能，太阳能充放电控制作为中心控制设备，一方面将太阳电池组件转化的电能存储在蓄电池组里，一方面控制蓄电池组对负载供电。

如果用电设备中有交流设备，通过逆变器将直流电逆变成交流电，即可向交流设备提供电源。

它由以下几部分组成：太阳电池组件、太阳电池方阵支架、太阳能控制器、逆变器、蓄电池组等。

4.2太阳能供电系统基本构成（示意图）设计依据：系统电压：12V/24V连续阴雨天：3天系统计算配置：按照技术要求配置。

负载：全部负载功率应不大于140瓦。

系统配置设备型号数量备注太阳电池组件CSUN250D/24 2块多晶硅太阳电池组件主要设备技术资料太阳能电池组件组件面板玻璃使用英国皮尔金顿和法国圣戈班单面压花低铁钢化玻璃，可见光范围内透过率大于92%。

封装材料使用日本NPC公司快速EVA和奥地利依索沃尔塔TPT 背封材料，在140 ºC高温及1个大气压条件下层压固化，密封性能好，抗紫外线能力强，在野外环境下有长达25年使用寿命。

组件内部采用72片电池片串联，并在接线盒内置三只旁路二极管，有效减少热斑效应。

电极连线采用铜基体镀锡层带，双电极引出，充分保证了大电流通过时的低内阻，有利于功率输出。

组件接线盒系采用通过德国TUV安全认证的接线盒，防水防潮，密封性极好，并且其中的金属端子为德国魏德米勒公司专利技术处理，适应多种复杂环境条件。

主要性能指标测试条件：AM1.5，Ee=1000W/m²，C=25ºC外观➢所有的组件都进行封装，可抵抗恶劣环境和机械破坏。

➢组件和设备的框架清洁、平整、无毛刺、无腐蚀斑点。

➢组件平直、无裂痕、无气泡，组件背面无明显划痕、伤等缺陷➢组件的电池片与连接条排列整齐。

➢组件的电池表面不允许有气泡，组件的边框与电池之间不允许有形成通道的气泡。

其余部分长度大于3mm小于4mm气泡整板中不得超过3个。

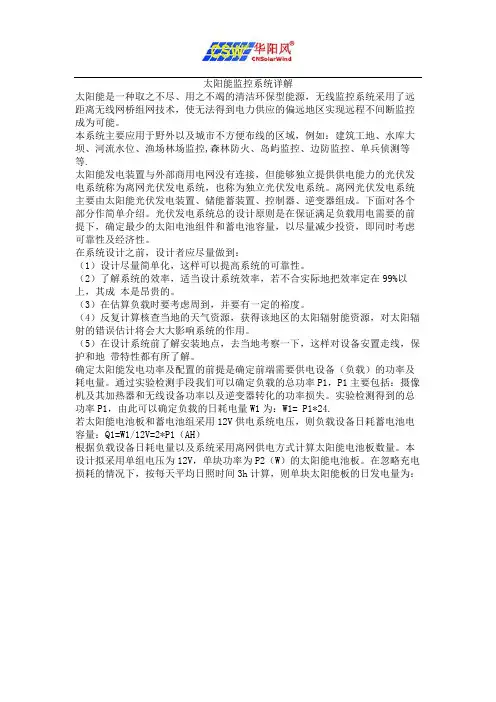

太阳能监控系统详解太阳能是一种取之不尽、用之不竭的清洁环保型能源，无线监控系统采用了远距离无线网桥组网技术，使无法得到电力供应的偏远地区实现远程不间断监控成为可能。

本系统主要应用于野外以及城市不方便布线的区域，例如：建筑工地、水库大坝、河流水位、渔场林场监控,森林防火、岛屿监控、边防监控、单兵侦测等等. 太阳能发电装置与外部商用电网没有连接，但能够独立提供供电能力的光伏发电系统称为离网光伏发电系统，也称为独立光伏发电系统。

离网光伏发电系统主要由太阳能光伏发电装置、储能蓄装置、控制器、逆变器组成。

下面对各个部分作简单介绍。

光伏发电系统总的设计原则是在保证满足负载用电需要的前提下，确定最少的太阳电池组件和蓄电池容量，以尽量减少投资，即同时考虑可靠性及经济性。

在系统设计之前，设计者应尽量做到：（1）设计尽量简单化，这样可以提高系统的可靠性。

（2）了解系统的效率，适当设计系统效率，若不合实际地把效率定在99%以上，其成本是昂贵的。

（3）在估算负载时要考虑周到，并要有一定的裕度。

（4）反复计算核查当地的天气资源，获得该地区的太阳辐射能资源，对太阳辐射的错误估计将会大大影响系统的作用。

（5）在设计系统前了解安装地点，去当地考察一下，这样对设备安置走线，保护和地带特性都有所了解。

确定太阳能发电功率及配置的前提是确定前端需要供电设备（负载）的功率及耗电量。

通过实验检测手段我们可以确定负载的总功率P1，P1主要包括：摄像机及其加热器和无线设备功率以及逆变器转化的功率损失。

实验检测得到的总功率P1，由此可以确定负载的日耗电量W1为：W1= P1*24.若太阳能电池板和蓄电池组采用12V供电系统电压，则负载设备日耗蓄电池电容量：Q1=W1/12V=2*P1（AH）根据负载设备日耗电量以及系统采用离网供电方式计算太阳能电池板数量。

本设计拟采用单组电压为12V，单块功率为P2（W）的太阳能电池板。

在忽略充电损耗的情况下，按每天平均日照时间3h计算，则单块太阳能板的日发电量为：P2*3=3*P2 （Wh）一般情况下充电损耗比率为10%左右，那么单块太阳能板的实际日发电量为：2.7* P2.因此需要太阳能板的最小数量：n=W/2.7P2≈9 *P1 /P2.注: (设计时采用进一法取整).如果考虑到设计系统为离网光伏发电系统，保证系统在冬天发电量比较低的情况下应考虑冬天日照时间每天为2.5小时，则：n ≈11*P1/P2.如果考虑阴雨雪天及衰减、灰尘、充电效率、雾霾等的损失等情况下的损失，以及考虑到阴雨天用电之后的蓄电池充电，应根据充满蓄电池天数相应增加太阳能电池板设计数量.按照3天阴雨天电池板数量相应增加50%左右考虑.有四个因素决定了光伏组件的输出功率：负载电阻、太阳辐照度，电池温度和光伏电池的效率。

家庭太阳能供电系统的安装教程随着环保意识的不断增强，越来越多的家庭开始考虑使用太阳能供电系统。

太阳能供电系统不仅能够为家庭提供可持续的能源，还能减少对传统能源的依赖。

本文将为大家介绍家庭太阳能供电系统的安装教程，帮助大家实现绿色能源的使用。

1. 安装前的准备工作在安装太阳能供电系统之前，我们需要进行一些准备工作。

首先，需要对家庭的用电需求进行评估，确定所需的太阳能电池板和储能设备的规格。

其次，需要选择合适的安装位置，确保太阳能电池板能够充分接收阳光。

最后，需要购买所需的设备和材料，包括太阳能电池板、逆变器、电池组等。

2. 安装太阳能电池板太阳能电池板是太阳能供电系统的核心组件。

安装太阳能电池板时，需要选择一个合适的位置，通常是屋顶或者阳台。

确保安装位置没有阻挡物，能够充分接收阳光。

然后，使用支架将太阳能电池板固定在安装位置上，并连接好电缆。

3. 安装逆变器逆变器是将太阳能电池板产生的直流电转换为交流电的设备。

安装逆变器时，首先需要选择一个干燥通风的位置，避免逆变器受潮或过热。

然后，将逆变器固定在安装位置上，并连接好电缆。

最后，将逆变器与太阳能电池板和电池组进行连接。

4. 安装电池组电池组是太阳能供电系统的储能设备，可以在夜晚或阴天时提供电力。

安装电池组时，需要选择一个干燥通风的位置，避免电池组受潮或过热。

然后，将电池组固定在安装位置上，并连接好电缆。

最后，将电池组与太阳能电池板和逆变器进行连接。

5. 连接电路在安装完成太阳能电池板、逆变器和电池组后，需要进行电路连接。

首先，将太阳能电池板的电缆与逆变器的输入端连接。

然后，将逆变器的输出端与电池组的输入端连接。

最后，将电池组的输出端与家庭用电系统进行连接。

6. 进行系统测试完成电路连接后，需要进行系统测试，确保太阳能供电系统正常工作。

首先，打开逆变器的开关，观察系统是否能够正常运行。

然后，检查电池组的电量是否充足，能够满足家庭用电需求。

最后，使用家庭用电设备进行测试，确保太阳能供电系统能够正常供电。

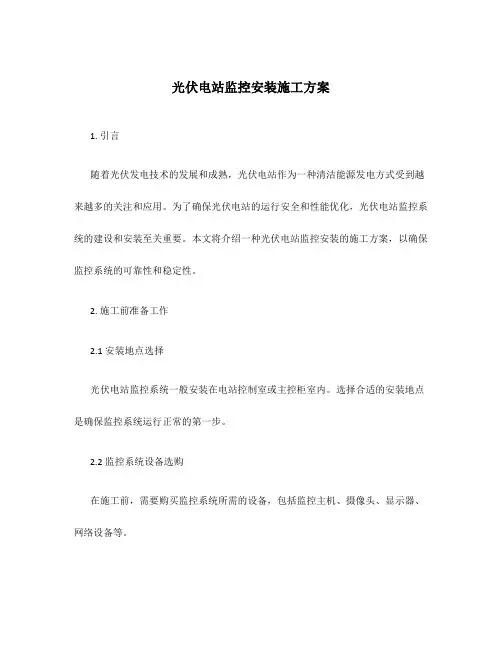

光伏电站监控安装施工方案1. 引言随着光伏发电技术的发展和成熟，光伏电站作为一种清洁能源发电方式受到越来越多的关注和应用。

为了确保光伏电站的运行安全和性能优化，光伏电站监控系统的建设和安装至关重要。

本文将介绍一种光伏电站监控安装的施工方案，以确保监控系统的可靠性和稳定性。

2. 施工前准备工作2.1 安装地点选择光伏电站监控系统一般安装在电站控制室或主控柜室内。

选择合适的安装地点是确保监控系统运行正常的第一步。

2.2 监控系统设备选购在施工前，需要购买监控系统所需的设备，包括监控主机、摄像头、显示器、网络设备等。

2.3 网络接入准备光伏电站监控系统需要与互联网连接，因此需要确保安装地点具备可靠的网络接入条件。

3. 施工步骤3.1 安装监控主机首先，将监控主机固定在合适的位置上，一般可以选择安装在控制室的墙壁上或者主控柜的内部。

确保监控主机与电源连接可靠，并设置好必要的网络参数。

3.2 安装摄像头根据光伏电站的实际布置情况，选择合适的位置安装摄像头。

摄像头一般安装在电站的关键区域，如光伏板区域、逆变器区域等。

确保摄像头安装稳固，并调整好摄像头的角度和视野范围。

3.3 连接摄像头与监控主机将摄像头与监控主机通过网络连接，确保连接稳定可靠。

根据实际情况，可以通过有线连接或者无线连接方式进行。

3.4 安装显示器和键盘根据需要，在控制室内安装显示器和键盘，用于监控主机的操作和显示。

3.5 连接电源和网络连接监控系统所需的电源和网络设备。

4. 施工后调试4.1 测试监控主机和摄像头的正常工作状态在施工完成后，对监控主机和摄像头进行功能测试，确保其能够正常工作。

测试包括图像采集、图像传输、图像显示等功能。

4.2 调整摄像头视野与焦距根据实际需要，对摄像头的视野和焦距进行调整，以达到最佳的监控效果。

4.3 连接互联网并进行网络测试将监控系统连接到互联网，进行网络测试，确保监控系统能够正常访问和被访问。

5. 总结本文介绍了一种光伏电站监控安装的施工方案，包括施工前准备工作、施工步骤和施工后调试等内容。

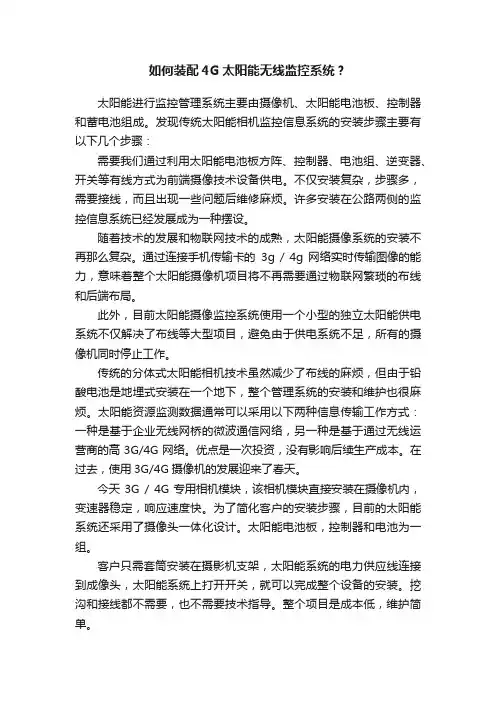

如何装配4G太阳能无线监控系统？太阳能进行监控管理系统主要由摄像机、太阳能电池板、控制器和蓄电池组成。

发现传统太阳能相机监控信息系统的安装步骤主要有以下几个步骤：需要我们通过利用太阳能电池板方阵、控制器、电池组、逆变器、开关等有线方式为前端摄像技术设备供电。

不仅安装复杂，步骤多，需要接线，而且出现一些问题后维修麻烦。

许多安装在公路两侧的监控信息系统已经发展成为一种摆设。

随着技术的发展和物联网技术的成熟，太阳能摄像系统的安装不再那么复杂。

通过连接手机传输卡的3g / 4g 网络实时传输图像的能力，意味着整个太阳能摄像机项目将不再需要通过物联网繁琐的布线和后端布局。

此外，目前太阳能摄像监控系统使用一个小型的独立太阳能供电系统不仅解决了布线等大型项目，避免由于供电系统不足，所有的摄像机同时停止工作。

传统的分体式太阳能相机技术虽然减少了布线的麻烦，但由于铅酸电池是地埋式安装在一个地下，整个管理系统的安装和维护也很麻烦。

太阳能资源监测数据通常可以采用以下两种信息传输工作方式：一种是基于企业无线网桥的微波通信网络，另一种是基于通过无线运营商的高3G/4G网络。

优点是一次投资，没有影响后续生产成本。

在过去，使用3G/4G摄像机的发展迎来了春天。

今天3G / 4G专用相机模块，该相机模块直接安装在摄像机内，变速器稳定，响应速度快。

为了简化客户的安装步骤，目前的太阳能系统还采用了摄像头一体化设计。

太阳能电池板，控制器和电池为一组。

客户只需套筒安装在摄影机支架，太阳能系统的电力供应线连接到成像头，太阳能系统上打开开关，就可以完成整个设备的安装。

挖沟和接线都不需要，也不需要技术指导。

整个项目是成本低，维护简单。

太阳能供电系统安装指南随着全球环境问题的日益突出，清洁能源的利用变得越来越重要。

太阳能作为一种可再生能源，受到越来越多人的关注和应用。

本文将为您提供一份太阳能供电系统安装的详细指南，帮助您正确、高效地安装太阳能供电系统。

第一步：选址与设计在安装太阳能供电系统之前，最重要的是选择一个适合的位置和进行系统设计。

以下是一些关键要点：1. 选址：选择一个可以获得充足阳光照射的位置，避免阴影遮挡。

通常情况下，屋顶是安装太阳能电池板的最佳位置。

2. 设计：根据您的能源需求和预算制定一个系统设计方案。

考虑到太阳能板的数量、电池储存容量以及逆变器等组件。

3. 评估：请专业人士进行现场评估，确保所选位置适合太阳能供电系统的安装，并能满足您的能源需求。

第二步：购买设备和材料一旦您确定了系统设计方案，接下来就是购买所需的设备和材料。

以下是一些您可能需要购买的组件：1. 太阳能电池板：选购具有良好质量和高效率的太阳能电池板。

可以请专业人士提供建议，帮助您选择合适的产品。

2. 逆变器：逆变器将太阳能电池板产生的直流电转换为交流电，以供家庭或工作场所使用。

3. 支架和固定装置：购买坚固、耐用的支架和固定装置，以确保太阳能电池板的稳定安装。

4. 电池和储能设备：选择适合您需求的电池和储能设备，以便在无阳光时仍能供应电力。

第三步：安装过程在安装过程中，请务必遵循以下步骤和注意事项：1. 安全第一：在进行任何安装工作之前，确保您已经熟悉了相关安全操作，并采取必要的防护措施，如佩戴手套和安全帽。

2. 建筑准备：清理选定的安装位置，并确保表面平整，适合安装支架和太阳能电池板。

3. 安装支架：根据设计方案，在选定位置安装支架和固定装置。

确保每个固定装置都牢固可靠。

4. 安装太阳能电池板：将太阳能电池板固定在已安装的支架上，并连接好电线。

确保连接牢固，并采取适当的防水措施。

5. 安装逆变器和电池：根据制定的设计方案，将逆变器和电池连接到太阳能电池板上。

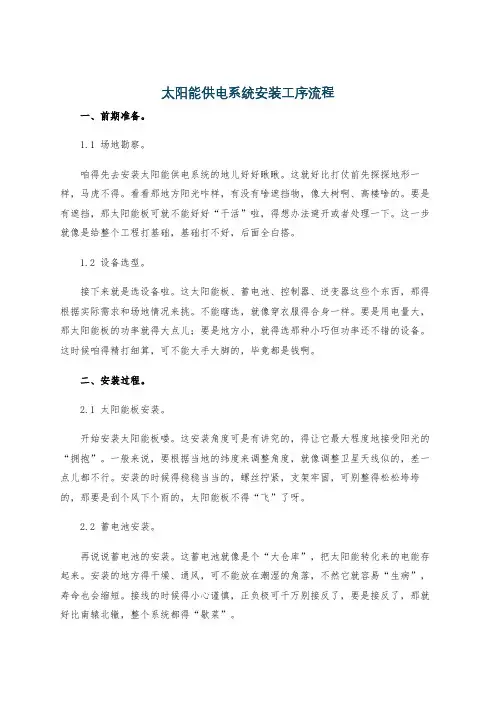

太阳能供电系统安装工序流程一、前期准备。

1.1 场地勘察。

咱得先去安装太阳能供电系统的地儿好好瞅瞅。

这就好比打仗前先探探地形一样，马虎不得。

看看那地方阳光咋样，有没有啥遮挡物，像大树啊、高楼啥的。

要是有遮挡，那太阳能板可就不能好好“干活”啦，得想办法避开或者处理一下。

这一步就像是给整个工程打基础，基础打不好，后面全白搭。

1.2 设备选型。

接下来就是选设备啦。

这太阳能板、蓄电池、控制器、逆变器这些个东西，那得根据实际需求和场地情况来挑。

不能瞎选，就像穿衣服得合身一样。

要是用电量大，那太阳能板的功率就得大点儿；要是地方小，就得选那种小巧但功率还不错的设备。

这时候咱得精打细算，可不能大手大脚的，毕竟都是钱啊。

二、安装过程。

2.1 太阳能板安装。

开始安装太阳能板喽。

这安装角度可是有讲究的，得让它最大程度地接受阳光的“拥抱”。

一般来说，要根据当地的纬度来调整角度，就像调整卫星天线似的，差一点儿都不行。

安装的时候得稳稳当当的，螺丝拧紧，支架牢固，可别整得松松垮垮的，那要是刮个风下个雨的，太阳能板不得“飞”了呀。

2.2 蓄电池安装。

再说说蓄电池的安装。

这蓄电池就像是个“大仓库”，把太阳能转化来的电能存起来。

安装的地方得干燥、通风，可不能放在潮湿的角落，不然它就容易“生病”，寿命也会缩短。

接线的时候得小心谨慎，正负极可千万别接反了，要是接反了，那就好比南辕北辙，整个系统都得“歇菜”。

2.3 控制器与逆变器安装。

控制器和逆变器也不能小瞧。

控制器就像是个“管家”，管着电能的充放电，得按照说明书一步一步安装好，设置好参数。

逆变器呢，它能把直流电变成交流电，这就像是个“魔法师”。

安装的时候要注意散热，要是它“热得不行”，那也容易出故障。

三、调试与检测。

3.1 初步调试。

等这些设备都安装好了，就开始调试。

先看看各个设备的连接是不是正常，就像检查链条有没有断开的地方。

然后开机试试，看看太阳能板是不是能正常发电，蓄电池能不能正常充电，这就像新车上路得先试试性能一样。

太阳能监控方案太阳能监控方案是一种利用太阳能供电的监控系统，通过太阳能电池板将太阳能转化为电能，为监控设备提供稳定的电源。

太阳能监控系统可以应用于各种场所，如农田、学校、企业、工地等，不仅可以提供实时监控和安全保障，还能节省能源并减少环境污染。

下面是一个具体的太阳能监控方案：1. 太阳能电池板安装：选择合适的位置安装太阳能电池板，确保能够充分接收到阳光。

太阳能电池板可以安装在墙面、屋顶、支架等位置，通过不同的角度调整，最大限度地接收太阳能。

2. 电池组装：将太阳能电池板与电池组进行连接，将太阳能转化为电能，储存在电池组内。

选择高质量的电池组，保证其长时间的使用寿命和稳定性。

3.监控设备安装：选择合适的监控设备，如摄像机、红外线探测器等，根据实际需求进行安装。

摄像机可以使用高清摄像头，获取清晰的监控画面；红外线探测器可以保障设备的安全。

4.监控设备连接：将监控设备与电池组进行连接，确保设备能够正常运行。

可以使用无线连接或有线连接的方式，根据实际需求选择。

5.数据传输与存储：监控设备获取到的数据可以通过无线传输或有线传输的方式，传输到监控中心或云端服务器，实现实时监控和数据存储。

6.远程监控：搭建远程监控平台，管理监控设备、查看实时监控画面、对设备进行远程操作等。

远程监控可以通过手机APP、电脑等终端设备进行。

7.定期维护：定期对太阳能电池板进行清洁，保持其高效工作；定期对电池组进行检测和维护，确保其正常运行。

进行监控设备和系统的检修和更新，保障系统的稳定性和可靠性。

太阳能监控方案不仅可以提供实时监控和安全性保障，还可以节约能源并减少环境污染。

随着太阳能技术的不断发展与应用，太阳能监控系统将在各个领域得到广泛的应用和推广。

光伏电站二级系统设备及监控系统安装方法光伏电站二级系统设备及监控系统是光伏电站中至关重要的组成部分，它们的安装质量直接影响着光伏电站的运行效率和安全性。

在安装光伏电站二级系统设备及监控系统时，需要遵循一定的安装方法和步骤，以确保设备的正常使用和监控系统的稳定运行。

下面将详细介绍光伏电站二级系统设备及监控系统的安装方法。

一、设备准备1.光伏电站二级系统设备包括逆变器、汇流箱、配电箱等设备。

在安装之前，需要确认所有设备的型号、规格及数量，确保设备的完整性和适用性。

2.检查设备的工作状态和性能参数，确保设备没有损坏或缺陷，否则需要及时更换或修理。

3.准备必要的安装工具和材料，包括螺丝刀、电缆、接线端子、管道等。

二、设备安装1.安装逆变器：首先确定逆变器的安装位置，通常选择在离发电设备和电网接口较近的地方，并确保有足够的空间和通风条件。

使用固定螺丝将逆变器固定在支架或墙壁上，连接电缆和接线端子，注意接线的正确性和稳固性。

2.安装汇流箱：汇流箱的安装位置通常选择在光伏电池组的附近，便于方便接驳电缆。

根据布线图将电缆连接至汇流箱，确保连接端子的稳固性和正确性。

3.安装配电箱：配电箱通常安装在离逆变器和汇流箱较近的位置，便于管理和控制电力分布。

根据配电箱布线图将电缆连接至配电箱，确保配电箱的接线正确，严密。

4.连接电缆：根据布线图将逆变器、汇流箱和配电箱之间的电缆进行连接，确保电缆连接牢固，没有松动或接触不良。

5.接地处理：对所有设备进行接地处理，确保设备的安全运行和人身安全。

三、监控系统安装1.安装监控系统设备：监控系统设备包括远程监控器、数据采集器、传感器等设备。

根据监控系统布局图选择适当的位置安装设备，确保设备的通风和散热条件良好。

2.连接监控系统设备：根据布线图连接监控系统设备之间的电缆，确保连接正确和牢固。

3.安装监控软件：将监控系统软件安装在监控中心的电脑中，根据软件使用手册进行设置和配置，确保监控系统的正常运行。

太阳能监控安装施工方案1. 引言太阳能监控系统是一种基于太阳能技术的高效能、环保的监控系统。

随着能源危机和环境保护的日益重要，太阳能监控系统在各种应用场景中得到了广泛的推广和应用。

本文档旨在介绍太阳能监控系统的安装施工方案，包括选址准备、安装方案、施工流程等内容。

2. 选址准备在安装太阳能监控系统之前，需要进行选址准备工作。

以下是选址准备的主要内容：2.1 日照条件评估选择安装太阳能监控系统的场所，首先需要评估该地区的日照条件。

日照强度是太阳能系统发电的重要因素，因此需要选择日照充足的地点进行安装。

2.2 影响因素评估除了日照条件，还需要评估其他影响因素，如地形地貌、建筑物遮挡等。

这些因素会对太阳能系统的发电效率产生影响，因此需要考虑在选址过程中。

2.3 安全性评估在选址时，还需评估场地的安全性，考虑是否存在盗窃、破坏等安全风险。

太阳能监控系统通常需要安装在较为开阔的场地，以减少安全隐患。

3. 安装方案在选址准备完成后，需要制定太阳能监控系统的安装方案。

以下是安装方案的主要内容：3.1 模块布局设计根据选址准备中的日照条件评估结果，设计太阳能模块的布局。

模块布局应尽量使太阳能模块暴露在充足的阳光下，以最大限度地提高发电效率。

3.2 电池系统配置太阳能监控系统通常需要配备电池系统，以储存太阳能发电产生的电能。

根据实际需求和预算，选择合适的电池系统配置方案，并注意考虑充电和放电的安全性。

3.3 连接与布线太阳能模块、电池系统和监控设备之间需要进行连接和布线。

在进行连接和布线时，要保证电路连接稳定可靠，并注意防止电线过长造成功耗损失。

4. 施工流程施工流程是安装太阳能监控系统的实际操作步骤。

以下是施工流程的主要步骤：4.1 场地准备在施工前，需要对场地进行准备工作。

清理场地，确保没有杂物或障碍物，为太阳能模块的安装和调整提供充分的土地区域。

4.2 安装太阳能模块根据安装方案中的模块布局设计，在场地上安装太阳能模块。

智能化太阳能家居供电系统的使用方法随着科技的不断进步和环保意识的提高，智能化太阳能家居供电系统成为了越来越多家庭的选择。

这种系统利用太阳能转化为电能，为家庭提供稳定、可持续的电力。

然而，对于很多人来说，智能化太阳能家居供电系统还是一个相对陌生的概念。

本文将介绍智能化太阳能家居供电系统的使用方法，帮助读者更好地了解和应用这一技术。

一、系统组成与安装智能化太阳能家居供电系统主要由太阳能电池板、电池储能系统、逆变器和智能控制器等组成。

首先，需要选择一个适合自己家庭需求的太阳能电池板。

太阳能电池板应该安装在能够接收到充足阳光的地方，如屋顶或阳台。

安装时，需要确保电池板的角度和朝向能够最大程度地接收到阳光，以提高能量转化效率。

接下来是电池储能系统的安装。

电池储能系统用于储存太阳能转化的电能，以便在夜间或阴天时供电。

选择合适的电池储能系统时，需要考虑家庭的用电量和储能需求。

一般来说，锂离子电池是常用的选择，因为其能量密度高、寿命长且无记忆效应。

安装逆变器是为了将储存的直流电转化为家庭常用的交流电。

逆变器应该安装在离家庭用电设备较近的地方，以减少电能传输损耗。

同时，逆变器也需要连接到智能控制器，以实现对系统的监测和控制。

二、系统监测与管理智能化太阳能家居供电系统的一个重要特点就是可以通过智能控制器进行监测和管理。

智能控制器可以连接到手机或电脑等设备，通过专门的App或软件进行操作。

通过这些工具，用户可以实时监测太阳能电池板的发电情况、电池储能系统的电量以及家庭用电设备的耗电情况。

在监测的基础上，智能控制器还可以进行智能管理。

用户可以根据家庭的用电需求，设置系统的工作模式。

例如，在白天阳光充足时，系统可以优先使用太阳能发电；而在夜晚或阴天，系统则会自动切换到电池储能供电。

此外，智能控制器还可以根据用户设置的优先级，自动调整供电策略，以最大限度地满足家庭的用电需求。

三、系统维护与故障排除智能化太阳能家居供电系统的维护和故障排除是确保系统正常运行的关键。

监控专用太阳能供电系统方案1、整套太阳能供电系统必要部件介绍：太阳能供电系统由太阳能电池组件、太阳能控制器、蓄电池（组）组成。

如输出电源为交流220V或110V，还需要配置逆变器。

各部分的作用为：（一）太阳能电池组件：太阳能电池组件是太阳能供电系统中的核心部分，也是太阳能供电系统中价值最高的部分。

其作用是将太阳的辐射能量转换为电能，或送往蓄电池中存储起来，或推动负载工作。

太阳能电池组件的质量和成本将直接决定整个系统的质量和成本。

（二）太阳能控制器：太阳能控制器的作用是控制整个系统的工作状态，并对蓄电池起到过充电保护、过放电保护的作用。

在温差较大的地方，合格的控制器还应具备温度补偿的功能。

其他附加功能如光控开关、时控开关都应当是控制器的可选项。

（三）蓄电池：一般为铅酸电池，小微型系统中，也可用镍氢电池、镍镉电池或锂电池。

其作用是在有光照时将太阳能电池组件所供出的电能储存起来，到需要的时候再释放出来。

（四）逆变器：在很多场合，都需要提供220VAC、110VAC的交流电源。

由于太阳能的直接输出一般都是12VDC、24VDC、48VDC。

为能向220VAC的电器提供电能，需要将太阳能供电系统所供出的直流电能转换成交流电能，因此需要使用DC-AC逆变器。

在某些场合，需要使用多种电压的负载时，也要用到DC-DC逆变器，如将24VDC的电能转换成5VDC的电能（注意，不是简单的降压）。

原理图如下：2、太阳能供电系统的设计需要考虑如下因素：Q1、太阳能供电系统在哪个地区使用？该地日光辐射情况如何？Q2、系统的负载功率多大？Q3、系统的输出电压是多少，直流还是交流？Q4、系统每天需要工作多少小时？Q5、如遇到没有日光照射的阴雨天气，系统需连续供电多少天？Q6、负载的情况，纯电阻性、电容性还是电感性，启动电流多大？Q7、系统需求的数量，数量越大，发电成本会降低。

3、技术方案与报价一、用户对负载的要求：1、整套系统的最大负载功率：50W2、负载工作电压和频率：AC220V3、系统设计的工作时间：每天24小时满负载运行，考虑2个阴雨天能正常工作二、系统工作的环境1、全年日照时间：2500-3500小时2、日平均有效日照时间：4小时3、安装最佳倾角：南向40～45°水平倾角三、智能太阳能供电系统配置方案1、太阳能电池组件：选用单晶硅太阳能电池组件，保证使用寿命25年，峰值功率设计为360Wp，采用单体组件规格采用24V120W电池板2块，2块太阳能电池板并联连接，太阳能板放置形式：南向40～45°水平倾角；太阳能板安装方式：太阳能板分2层安装，净空5米以上支架连接，24V120W电池板具体的规格如下参数:尺寸：1460x660x50mm输出功率：120W开路电压：21.24V短路电流：7.58A充电电压：17.40V充电电流：6.90A电参数标准测试条件：AM1.5 25℃ 1000W/M2*主要材料:晶片:进口单晶硅玻璃:低铁钢化高透光率绒面玻璃边框:50mm铝合金边框*产品结构：钢化玻璃+EVA+太阳能晶片+EVA+TPT+铝合金外框+国际标准接线盒*包装资料:净重:12.0Kg/片装箱数量:2片/纸箱装箱尺寸:1500x710x125mm毛重:26Kg/箱2、太阳能专用智能控制器：采用24V10A光伏专用控制器一台，维保2年，12V电压输入，额定电流：10A，主要功能：充放电控制，温度补偿、预留应急充电接口，蓄电池电量监控，工作温度：-20℃～60℃，充满断开电压值：27.8～28.0V，亏电断开电压值：21.8～22.0V，恢复连接电压值：26.2～26.4V，温度补偿系数：-3～7mV/，控制损耗：不超过额定充电电流的1%，充放电回路压降：不超过系统额定电压的5%，应急充电接口额定电流：＞300A 。

1产品简介MERCURY太阳能供电系统由横管支架、太阳能组件两部分组成。

MERCURY太阳能供电系统可以在不接入市电的情况下，为安防监控摄像头等提供稳定可靠的12V直流电压输出，广泛应用于农村、景区、果园、水库、厂矿、森林等供电、组网困难的场景。

2物品清单横管支架（包含锂电池模块）：太阳能组件：抱箍*2：快速安装指南：4. 安装负载设备1.太阳能供电系统出厂时已有大约40%电量，建议安装前，将光伏板连接至充电端口，待锂电池基本满电后再安装。

注意：请将监控设备或网络设备直接安装在立杆上，或自行购买安装支架，本产品不提供独立的安装支架。

将光伏板固定在支架上,请垂直向上安装，每个支架搭配1片光伏板。

将螺钉穿过光伏板及主体支架下方两个螺钉孔，使用螺丝刀拧紧螺钉，使光伏板固定在支架上。

21将螺钉穿过光伏板及主体支架上方两个螺钉孔，光伏板下滑固定，使3产品安装通过抱箍，将横管支架固定安装在立杆上，用扳手锁紧螺钉。

根据指南针或手机指南针类软件确定方向，调整支架朝向正南方向，以获得最大的太阳能能量螺钉*4和扳手*1：1.太阳能控制器&锂电池模块产品，如MC180、MC110，产品包含横管支架、抱箍、快速安装指南。

2.太阳能组件产品，如MS50W、MS30W，产品包含太阳能组件、螺钉和扳手、快速安装指南注意：服务地址： 深圳市光明新区同仁路82号东门 客服部（收）技术支持热线：400-8810-500E-mail：******************.cn 邮 编： 518057未经深圳市美科星通信技术有限公司明确书面许可，任何单位或个人不得擅自仿制、复制、誊抄或转译本书部分或全部内容。

不得以任何形式或任何方式（电子、机械、影印、录制或其他可能的方式）进行商品Copyright © 2023 深圳市美科星通信技术有限公司版权所有，保留所有权利。

声明：为深圳市美科星通信技术有限公司注册商标。

本文档提及的其他所有商标或注册商标，由各自的所有人拥有。

太阳能视频监控供电系统视频远程监控太阳能供电系统由视频监控系统与太阳能供电系统、传输设备等组成，依据摄像机工作的一般规律，太阳能供电设备对摄像机输入电源进行节能管理，使其云台、雨刷、加热、除湿等功能有计划、有节制的开启，大大减少太阳能板的面积以及蓄电池的规格容量，在降低投资成本的同时又保证了系统的安全稳定性。

可以应用在道路监控、森林防火监控、山洪防涝、水文水利、港口河道等离网监控供电领域。

在通常情况下，由于视频监控站点在地理位置上分布较广或位置较偏僻，并且与监控中心的距离较远，利用传统的有线连接方式，线路铺设成本高昂，而且施工周期长，同时因为物理因素如河流山脉等障碍而难以架设线缆，而且水文信息安全防范要求高，采用有线通讯在遇到刮风、暴雨、决口等灾害时，线路一断，信息就无法及时传递上去，因此有线传输的抗灾性比较差，难以适应高可靠性要求，加之流域地形复杂、偏僻，铺设光纤成本也比较高。

相比之下，视频远程监控太阳能供电系统布线简单、方便，抗灾性比较好，成本也比较低，可大量节省投资。

对于视频远程监控太阳能供电系统实现实时观测，实时收集监控领域资源数据，对当地开发、利用、管理，保护，实现合理调配，达到提高资源的利用率和日后改善目标等方面具有十分重要的作用。

例如，在视频监控山洪防潮领域，通过建设视频监控太阳能监控供电系统，利用先进的数字电视监控手段对水源地的地上和地下水信息实施监测，采用3G/WIFI无线网络结合的方式实时网上传输水文数据，对江河、水库及其附属建筑物及管理区的全面视频监控，还可为防汛防潮指挥调度提供了及时、准确的决策依据。

因为利用极其稳定性的远程视频太阳能监控供电系统，针对数字视监控系统采集数据、图像、声音、视频等基础信息，不但可提高精确度，还可以使水文工作者告别传统的工作方式，实现智能化节能环保新能源的跨越。

配置清单：1、太阳能电源系统：180W太阳能发电系统，100AH胶体蓄电池，户外设备箱，安装附件2、太阳能控制器：采用先进的PWM功率跟踪技术,保证太阳能的最高利用，具有智能化软件控制，具有负载过载保护、负载短路保护、浮充、智能滤除短时光照干扰、智能停机系统等功能3、风光互补蓄电池：蓄电池在直流发供电系统中起着贮存电能和稳定电压的重要作用。

一、项目背景随着我国新能源政策的不断推进，光伏发电作为一种清洁、可再生的能源形式，得到了迅速发展。

为确保光伏发电系统的稳定运行，提高发电效率，降低运维成本，安装一套完善的光伏监控系统至关重要。

本方案针对光伏监控系统安装施工进行详细阐述。

二、系统组成光伏监控系统主要由以下部分组成：1. 光伏发电系统：包括光伏组件、逆变器、汇流箱、直流配电柜等。

2. 监控系统：包括数据采集终端、通信设备、服务器、监控软件等。

3. 显示系统：包括液晶显示屏、触摸屏等。

三、施工方案1. 施工准备（1）了解光伏发电系统设计方案，熟悉监控系统功能。

（2）准备施工工具及材料，如电线、电缆、接线端子、接地线、膨胀螺栓、绝缘子等。

（3）组织施工人员，进行技术培训和安全教育。

2. 施工步骤（1）数据采集终端安装1）在光伏发电系统各设备上安装数据采集终端，包括光伏组件、逆变器、汇流箱、直流配电柜等。

2）根据设备型号和规格，正确连接数据采集终端的通信线。

3）对数据采集终端进行调试，确保数据传输稳定。

（2）通信设备安装1）根据监控系统需求，选择合适的通信设备，如光纤、无线等。

2）在数据采集终端与服务器之间安装通信设备，并进行调试。

（3）服务器安装1）在监控室或控制室安装服务器，确保服务器运行环境符合要求。

2）将数据采集终端与服务器连接，进行数据传输测试。

（4）监控软件安装1）在服务器上安装监控软件，并进行配置。

2）将监控软件与数据采集终端、通信设备连接，实现数据采集、传输、显示等功能。

（5）显示系统安装1）在监控室或控制室安装液晶显示屏、触摸屏等显示设备。

2）将显示设备与监控软件连接，实现实时监控和数据展示。

3. 施工验收（1）检查数据采集终端、通信设备、服务器、显示系统等设备安装是否符合要求。

（2）测试数据采集、传输、显示等功能是否正常。

（3）确认系统运行稳定，符合设计要求。

四、施工注意事项1. 严格遵守施工规范和操作规程，确保施工安全。

太阳能发电系统安装使用说明书一、系统线路连接示意图二、配置说明太阳能发电系统功率：500Wp 蓄电池容量：400AH 太阳能控制器：24V/20A 三、系统安装方法及注意事项太阳能发电系统配件齐全（连接方法参照图中说明连接）第一步、将2块12v/100AH蓄电池装入电池箱中串联24v系统电压，然后将电池引线引出把电池箱组装好，电池引线接到一根延长线缆上（线路长度到配电箱即可），然后接到控制器上，观察控制器上蓄电池指示灯（灯亮呈现绿色，线路连接正常）。

注意先连接蓄电池线路，在连接电池板线路。

第二步、组装支架，把支架组装好，电池板安装到支架上，全部组装好后把全部螺丝拧紧，两块电池板线路并联在一起连接到一根主线路上（主线路长度到配电箱即可）。

最后将支架安装到监控杆上，将太阳能电池板斜面方向朝向光照条件好的地方固定。

将电池板引线连接到控制器上，观察控制器上电池板指示灯（若白天安装，灯亮呈现绿色常亮，线路连接正常；如果不亮表示正负极接反；若呈现绿色慢闪表示充电线路有短路）。

第三步将负载线路接到负载空开上。

四、太阳能发电系统使用方法太阳能发电系统连接正常，将控制器负载端打开（负载输出指示灯亮呈现黄色），然后将空开开关打开，用电设备即可正常使用。

五、系统使用注意事项一、太阳能发电系统逆变器功率有限，请参照以下说明使用。

逆变器使用方法及注意事项（有逆变器的发电系统参照）300W转换器适用于220V、持续功率为240W或小于240W的电器。

功率或“瓦数”是指产品的额定功率。

产品在启动瞬间，耗电量大于额定功率。

电视、显示器、电动机在启动时电量达到峰值。

尽管300W转换器可以承受500W 功率消耗，有时300W以下的电器峰值功率可能会超过转换器所承受的峰值电流，引发过载保护，电流被关断。

同时带动多个电器，可能发生这种情况，。

如果需要同时使用多个电器，先关闭电器开关，打开转换器开关，然后逐个找开电器开关，应最先开起峰值最高的电器。
