《电力监控系统集成施工方案》一、项目背景随着现代工业的发展和科技的进步，电力系统的安全、稳定运行变得至关重要。
电力监控系统作为保障电力系统可靠运行的重要手段，能够实时监测电力设备的运行状态、电量参数等，实现对电力系统的远程控制和管理。
本项目旨在为[具体项目名称]构建一套先进、高效的电力监控系统，以提高电力系统的管理水平和运行效率。
二、施工目标1. 按时、按质、按量完成电力监控系统的集成施工任务。
2. 确保系统稳定运行，实现对电力设备的实时监测和控制。
3. 提高电力系统的安全性和可靠性，降低运行成本。

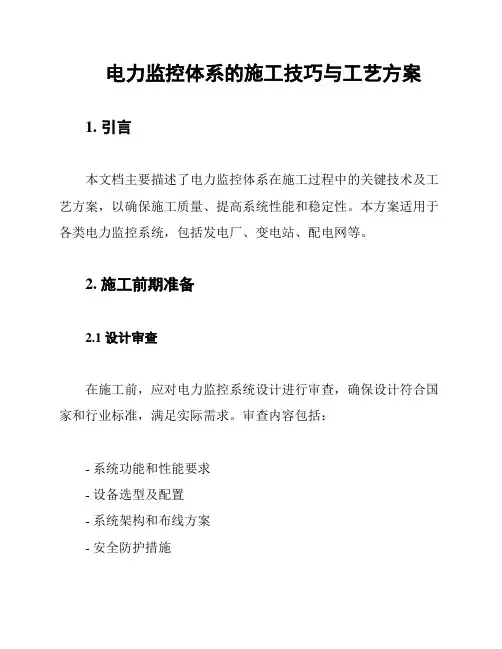

三、施工步骤（一）施工准备阶段1. 技术准备（1）熟悉施工图纸和技术规范，了解电力监控系统的组成、功能和施工要求。
（2）组织技术人员进行现场勘查，确定设备安装位置和布线方案。
（3）编制施工组织设计和施工方案，明确施工流程和质量控制标准。
2. 材料准备（1）根据施工图纸和材料清单，采购电力监控系统所需的设备和材料，包括监控主机、传感器、变送器、通信电缆等。
（2）对采购的设备和材料进行检验和测试，确保其质量符合要求。
3. 人员准备（1）组建施工队伍，明确各岗位人员的职责和分工。
（2）对施工人员进行技术培训和安全培训，提高其业务水平和安全意识。
4. 现场准备（1）清理施工现场，为设备安装和布线提供良好的工作环境。
（2）搭建临时设施，如仓库、办公室等。
（二）设备安装阶段1. 监控主机安装（1）根据设计要求，确定监控主机的安装位置，一般安装在控制室或机房内。
（2）将监控主机固定在安装支架上，连接好电源线和接地线。

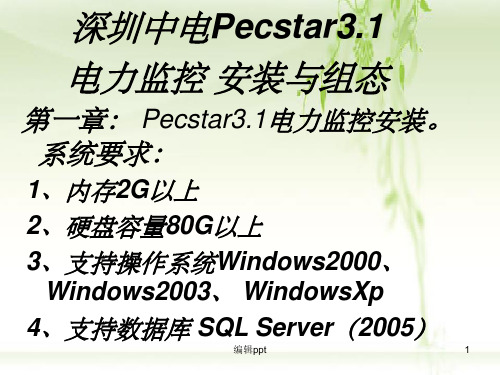

（3）安装监控软件，进行系统初始化设置。
2. 传感器和变送器安装（1）根据现场实际情况，确定传感器和变送器的安装位置，一般安装在电力设备的关键部位。
（2）将传感器和变送器固定在安装支架上，连接好信号线和电源线。
（3）对传感器和变送器进行调试和校准，确保其测量精度符合要求。
3. 通信设备安装（1）根据设计要求，确定通信设备的安装位置，一般安装在控制室或机房内。
临吉高速综合电力监控系统操作手册一．产品介绍：LSA2000计算机监控系统是基于服务器/中间层/客户端技术构建的跨平台多功能数据采集控制系统(SCADA)。
该系统以其独特的系统结构、完善的应用功能、灵活的系统配置、开放式的软硬件平台、一体化的设计思想，可广泛应用于电力系统变电站综合自动化、配电网自动化、发电厂电气自动化、水电站自动化以及高速公路、隧道、机场、港口等大型公共设施的机电监控工程。
包含以下模块：1）图形组态显示模块图形组态显示模块用于用户的图形组态及显示,操作员可以根据需要打开多个图形窗口,通过预定义的图形链接,可方便地在各个图形之间进行切换。
系统支持导航图、漫游、平移、缩放等功能。
可方便、快捷地制作形式多样丰富的图形画面，可在一幅画面上使用各种表现形式,如曲线、棒图、指针等。
图元成组、装置模板导入功能的应用更加强了模板在系统组态的应用。
2）报表系统及打印模块报表系统采用基于Microsoft Excel核心的用户操作界面。
报表制作采用智能化向导,可迅速生成需要的报表,并可使用所有Excel电子表格的计算功能,如求和、最大值、最小值、平均值等。
报表系统绘制的用户报表包括绘制出扇形图、矩形图、曲线、棒图等精美的表格。
其即时打印和定时打印功能方便实用、操作简单。
3）报警及事件记录模块报警及事件记录模块用于显示系统运行过程中发生的事故、开关变位、遥测越限等情况,在显示告警信息,弹出事故画面的同时具有语音报警功能，并将告警信息记录到历史库中,以便日后查询和分析事故。
4）数据库组态模块数据库组态模块提供直观、方便的操作界面，包括实时数据库和历史数据库。
实时数据库用于监控系统中数据的组态及实时的反映当前的数据变化,如U、I、P、Q、F 等模拟量及开关、手车位置等开关量。
历史数据库用于储存开关变位、SOE、运行情况、操作情况，满足运行人员查询及打印等需求。
5）系统安全及控制● 按管理员、工程师、操作员的权限分类，对用户操作的范围进行规范和限制。
电力监控系统施工方案电力监控系统施工方案一、项目背景随着现代社会对电力供应的依赖程度增加，电力监控系统的需求变得越来越重要。
电力监控系统能够实时监测电力设备运行状态，提供及时报警和处理应急情况的能力，极大地提高了电力系统的安全性和可靠性。
二、项目目标本项目的目标是建立一套完善的电力监控系统，实现对电力设备的实时监控和远程控制，提高电力管理的效率和质量。
三、项目内容1. 系统设计：根据电力设备的种类和使用情况，设计系统的功能模块和数据流程图，确定系统需要监控的指标和阈值。
2. 硬件设备采购：根据系统设计的要求，采购合适的监控设备，包括能量监测仪、温湿度传感器、电压变送器等。
3. 系统安装与调试：按照设计方案，将监控设备安装到对应的电力设备上，并进行初步的调试和测试，确保设备能正常运行。
4. 数据采集与传输：通过监控设备采集电力设备的运行数据，并通过网络传输到监控系统服务器。
同时，将监测到的数据与预设的阈值进行比较，发现异常情况及时报警。
5. 数据处理与分析：对采集到的数据进行处理和分析，生成报表和统计图，提供数据查询和分析功能。
6. 远程控制与调度：通过网络连接，实现对电力设备的远程控制和调度，包括设备的开关机、参数设置等。
四、项目进度安排1. 系统设计：3天2. 硬件设备采购：1周3. 系统安装与调试：2周4. 数据采集与传输：1周5. 数据处理与分析：1周6. 远程控制与调度：1周7. 系统测试与验收：1周8. 项目总结与报告编写：3天五、项目风险分析和对策1. 硬件设备选型不当：严格按照系统设计的要求进行硬件设备采购，确保设备的兼容性和稳定性。
2. 安装和调试的困难：建立有效的沟通机制和协作平台，与电力设备厂商和施工方保持密切的合作和沟通，及时解决问题。
3. 数据采集和传输的延迟：选择稳定可靠的网络和传输设备，定期检测和维护设备，确保数据的及时传输。
六、项目预算本项目的预算包括硬件设备采购、人工成本、安装调试费用等，总预算为XX万元。
《电力监控系统安装施工方案》一、项目背景随着科技的不断发展，电力监控系统在现代工业和商业领域中的应用越来越广泛。
电力监控系统可以实时监测电力设备的运行状态，提高电力系统的可靠性和安全性，同时也可以实现能源的优化管理，降低能源消耗和成本。
本项目是为[具体项目名称]安装电力监控系统，该项目位于[项目地点]，主要包括[具体建筑或设施名称]等。
项目的建设目标是通过安装电力监控系统，实现对电力设备的远程监测和控制，提高电力系统的运行效率和管理水平。
二、施工步骤1. 施工准备（1）技术准备- 熟悉施工图纸和技术规范，了解电力监控系统的组成和工作原理。
- 编制施工方案和技术交底，明确施工工艺和质量要求。
- 组织施工人员进行技术培训，掌握电力监控系统的安装和调试方法。
（2）材料准备- 根据施工图纸和材料清单，采购电力监控系统所需的设备和材料。
- 对采购的设备和材料进行检验和验收，确保其质量符合要求。
（3）现场准备- 清理施工现场，确保施工场地平整、干净。
- 搭建临时设施，如仓库、办公室等。
- 接通施工电源和水源，确保施工条件具备。
2. 设备安装（1）监控主机安装- 根据施工图纸确定监控主机的安装位置，一般安装在控制室内。
- 将监控主机固定在安装支架上，确保其牢固可靠。
- 连接监控主机的电源和信号线，确保其连接正确。
（2）传感器安装- 根据施工图纸确定传感器的安装位置，一般安装在电力设备上。
- 将传感器固定在安装支架上，确保其牢固可靠。
- 连接传感器的信号线，确保其连接正确。
（3）通信设备安装- 根据施工图纸确定通信设备的安装位置，一般安装在控制室内或通信机房内。
- 将通信设备固定在安装支架上，确保其牢固可靠。
- 连接通信设备的电源和信号线，确保其连接正确。
3. 线路敷设（1）电缆敷设- 根据施工图纸确定电缆的敷设路径，一般采用桥架、线槽或穿管敷设。
- 敷设电缆时，应注意电缆的弯曲半径和固定方式，确保电缆不受损伤。

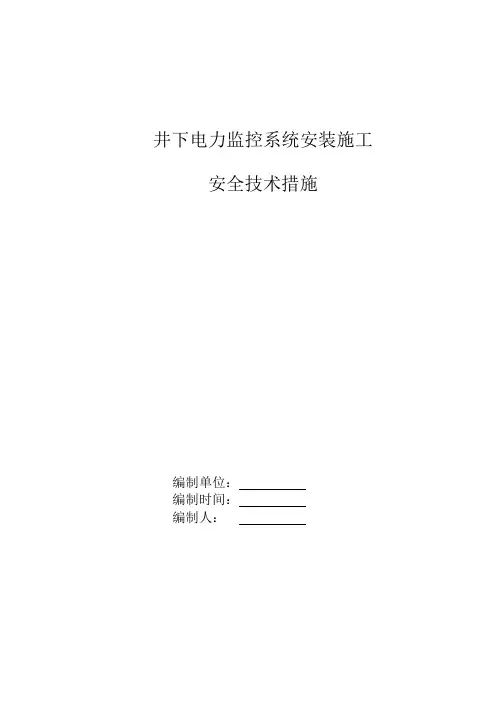

井下电力监控系统安装施工安全技术措施编制单位：编制时间：编制人：井下电力监控系统安装施工安全技术措施根据矿上的要求需对井下各变电所高低压开关安装电力监控装置，需要进行多次停送电操作，为保证整个系统的施工质量和施工安全，特制定本安全技术措施。
一、施工时间：11月1日——11月30日期间二、施工组织：总负责人：安全负责人：施工负责人：停送电负责人：三、施工流程：在中央变电所、东盘区变电所、瓦斯泵站、上仓机头配电点各放置一台KJ360电力分站。
在每个变电所的每台高压开关后腔引通讯电缆到四通接线盒中，用通讯总线电缆将接线盒串接起来，并接到电力分站中，低压采用开关串开关的方式接通讯线，需要注意的是，一种保护类型用一个通讯总线，分站接127V电源。
具体安装流程为：A、东盘区变电所第一步：安装Ⅰ回路1、停东盘区变电所Ⅰ回5612、将东盘区变电所Ⅰ回561断路器车拉至试验位置3、在东盘区变电所Ⅰ回561断路器操作手柄上悬挂“有人工作，禁止合闸”警示牌。
4、在厂方技术人员的指导下，在 561、563、565、567、569、571、573、575高开及母联560上，在低压馈电101、102、103、104、301、302、303、304上进行安装，安装完毕后恢复送电。
第二步：安装Ⅱ回路1、停东盘区变电所Ⅱ回5622、将东盘区变电所Ⅱ回562断路器车拉至试验位置3、在东盘区变电所Ⅱ回562断路器操作手柄上悬挂“有人工作，禁止合闸”警示牌。
4、在厂方技术人员的指导下，在 562、564、566、568、570、572、574、576高开上，在低压馈电201、202、203、204、401、402、403、404上进行安装，安装完毕后恢复送电。
B、瓦斯泵站第一步：安装Ⅰ回路1、停瓦斯泵站Ⅰ回5312、将瓦斯泵站Ⅰ回531断路器车拉至试验位置3、在瓦斯泵站Ⅰ回531断路器操作手柄上悬挂“有人工作，禁止合闸”警示牌。
4、在厂方技术人员的指导下，在 531、533高开及母联530上，在低压馈电101、102、103、104上进行安装，安装完毕后恢复送电。

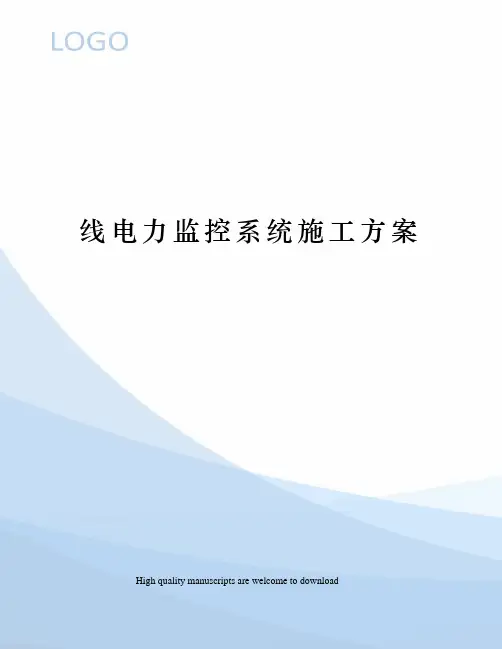

线电力监控系统施工方案 High quality manuscripts are welcome to download第一节、电力监控系统调试方案一、变电所综合自动化系统设备安装变电所综合自动化系统设备的安装包括供电系统设备的微机综合保护测控单元安装、中央信号屏的安装、通讯处理装置的安装和所内通信网络的构建。
供电系统设备的微机综合保护测控单元在这些设备出厂前已由各厂家安装于设备柜体上，现场主要为网络线的敷设和设备的调试。
自动化系统设备的安装与变电所的整体进度保持一致同步进行，并且在变电所作保护调试时作相应的配合工作，监视后台(中央信号屏)的数据与所作保护调试结果是否一致。
二、控制中心电力监控系统安装上海市轨道交通6号线控制中心电力监控系统主要设备包括：工作站、服务器机柜、配电盘（箱）、打印机、UPS机柜及接口设备等。
1. 服务器机柜、配电盘（箱）、UPS机柜安装服务器机柜、UPS机柜和配电盘固定于安装好的基础支架上，用紧固螺栓将盘底部与基础支架连接牢固。
安装后，盘面应对齐、顺直。
机柜、配电盘应可靠接地。
2.工作站、打印机及相关接口设备的安装调度员工作站，打印机等安装在调度大厅的设备依据施工图放在操作台柜内，台面上安放VDU设备(CRT、键盘和鼠标)。
三、供电车间复示系统供电检修车间复示系统主要设备包括：工作站、打印机、UPS机柜及接口设备等。
其安装方式与控制中心电力监控系统设备安装类同。
四、线缆敷设、接续1. 变电所综合自动化系统根据招标文件，变电所综合自动化局域网通信电缆主要采用多模软光缆。
2. 环网变电站中央信号屏至通信机械室采用单模软光缆，由施工单位按照施工图全线敷设接线。
由于车辆段及停车场为户外，采用的是户外光缆。
3. 控制中心电力监控系统控制中心电力监控系统电缆包括设备用电源电缆、通信电缆(屏蔽双绞线)及光缆。
通信电缆及光缆敷设于架空地板下预先安装好的金属线槽或管线内；电源电缆(带铠装)敷设于架空地板下(具体敷设方式根据设计图纸确定)，穿墙及楼板采用镀锌钢管防护，在电缆竖井内敷设于电力专业安装的桥架内。
