Ansys常见问题

ESYS is not valid for line element.原因：是因为我使用LA TT的时候，把“--”的那个不小心填成了“1”。

经过ANSYS的命令手册里说那是没有用的项目，但是根据我的理解，这些所谓的没有用的项目实际上都是ANSYS在为后续的版本留接口。

对于LA TT，实际上那个项目可能就是单元坐标系的设置。

当我发现原因后，把1改成0——即使用全局直角坐标系，就没有W ARNING了。

当然，直接空白也没有问题。

NO.0002使用*TREAD的时候，有的时候明明看文件好好的，可是却出现*TREAD end-of-file in data read.后来仔细检查，发现我TXT的数据文件里，分隔是采用TAB键分隔的。

但是在最后一列后面，如果把鼠标点上去，发现数据后面还有一个空格键。

于是，我把每个列最后多的空格键删除，然后发现上面的信息就没有了。

NO.0003Coefficient ratio exceeds 1.0e8 - Check results.这个大概是跟收敛有关，但是我找不到具体的原因。

我建立的一个桥梁分析模型，尽管我分析的结果完全符合我的力学概念判断，规律完全符合基本规律，数据也基本符合实际观测，但是却还是不断出现这个警告信息。

NO.0004*TREAD end-of-file in data readtxt中的表格数据不完整！NO.0005No *CREA TE for *END. The *END command is ignored忘了写*END了吧，呵呵NO.0006Keypoint 1 is referenced by only one line. Improperly connected line set for AL command两条线不共点,尝试nummrg命令。

NO.0007L1 is not a recognized PREP7 command, abbreviation, or macro. This command will be ignored还没有进入prep7，先：/prep7NO.0008Keypoint 2 belongs to line 4 and cannot be moved关键点2属于线4，移动低级体素时先移动高级体素！NO.0009Shape testing revealed that 32 of the 640 new or modified elementsviolate shape warning limits. To review test results, please see theoutput file or issue the CHECK command.单元形状奇异，在我的模型中6面体单元的三个边长差距较大，可忽略该错误NO.0010用命令流建模的时候遇到的The drag direction (from the keypoint on drag line 27 that is closestto a keypoint KP of the given area 95) is orthogonal to the areanormal at that KP. Area cannot be dragged by the VDRAG command.意思是拉伸源面的法向与拉伸路径垂直，不能使用VDRAG命令ASEL,S,LOC,Z,143e-3VDRAG,ALL, , , , , , 27本意是按位置z=143e-3位置的面，然后沿编号27的线拉伸，出错，之前用该语句没有任何问题。

目录1、线的单元属性（截面方向定义） (2)2、ANSYS中实体单元计算截面弯矩的方法(FSUM) (4)3、对称与反对称约束 (5)4、任意面施加任意方向任意变化的压力 (7)5、ansys荷载工况组合 (8)7、在ANSYS中用表面效应单元加任意方向的荷载 (10)8、Surf154 SFE (12)9、*VREAD 详细介绍 (23)10、几何刚度 (27)11、整数的输出方法与示例 (28)12、关于ANSYS的APDL中数据的输入输出格式 (29)13、LINK8温度荷载施加 (36)14、Ansys 进行荷载组合算例 (38)1、线的单元属性（截面方向定义）/blog/static/1752820372010102511326124/2、ANSYS中实体单元计算截面弯矩的方法(FSUM)/blog/static/1752820372010111393849327/?fromdm&fromSea rch&isFromSearchEngine=yes3、对称与反对称约束二、什么是对称或者反对称约束？1、对称边界条件在结构分析中是指：不能发生对称面外（out-of-plane）的移动（translations）和对称面内（in-plane）的旋转（rotations）。

这句话可以理解为：在结构中施加对称条件为指向边界的位移和绕边界的转动被固定。

例如，若对称面的法向为X，如果你在对称面上的节点上施加了对称边界条件，那么：1）不能发生对称面外的移动导致节点处的UX（法向位移）为0。

2）不能发生对称面内的旋转导致ROTZ，ROTY（绕两个切线方向的转角）也为0。

2、反对称边界条件在结构分析中是指：不能发生对称面（out-of-plane）的移动（translations）和对称面外（in-plane）的旋转（rotations）。

这句话可以理解为：在结构中施加反对称条件为平行边界的位移和绕垂直边界的转动被固定。

ansys分析出现问题NO.0052some contact elements overlap with the other contact element which can cause over constraint. 这是由于在同一实体上，即有绑定接触（MPC）的定义，又有刚性区或远场载荷（MPC）的定义，操作中注意在定义刚性区或远场载荷时避免选择不必要的DOF自由度，以消除过约束NO.0053Shape testing revealed that 450 of the 1500 new or modified elements violate shape warning limits.是什么原因造成的呢？单元网格质量不够好尽量，用规则化网格，或者再较为细密一点NO.0054在用Area Fillet对两空间曲面进行倒角时出现以下错误：Area 6 offset could not fully converge to offset distance 10. Maximum error between the two surfaces is 1% of offset distance.请问这是什么错误？怎么解决？其中一个是圆柱接管表面，一个是碟形封头表面。

ansys的布尔操作能力比较弱。

如果一定要在ansys里面做的话，那么你试试看先对线进行倒角，然后由倒角后的线形成倒角的面。

建议最好用UG、PRO/E这类软件生成实体模型然后导入到ansysNO.0055There are 21 small equation solver pivot terms.;SOLID45 wedges are recommended only in regions of relatively lowstress gradients.第一个问题我自己觉得是在建立contact时出现的错误，但自己还没有改正过来；第二个也不知道是什么原因。

1、ANSYS不能画线：不能显示线条：plot everyting或者是plot lines2、有模型db文件，想看命令流。

你的模型是自己建立的还是在其他地方建立的？如果是在ansys里面建立的，就会有你的命令流！大概有三种方式可以提取：（1）在工作目录里面后缀为.logd的文件里面自动保存了你的所有操作，当然包括命令流了，可以用记事本打开查看，估计你得有基本的命令流常识，不然看不懂，下同！（2）应该是在Main Menu>Preprocessor>Session Editor这样的GUI路径，打开以后可以使用ctrl+A全选，然后再ctrl+c复制，这样就复制了这里面的命令流，记住要使用键盘哦，复制好了以后就可以建立一个记事本，然后这时候粘贴就行了，保存记事本即可！当然使用另存为也可以！（3）还有一种是通过一个命令：命令是：LGWRITE, Fname, Ext, --, KeditGUI是：Utility Menu>File>Write DB Log File （用户名就是Fname，生成文件后缀就是ext,自己定义，比如LGWRITE,me,txt,就生成了文件me.txt，里面包括了你在这个模型已经操作的命令流）这个命令在默认情况下与第一种方法生成的基本上一样，而且是单独的一个案例的命令，在第一种方法里面，如果你没有及时清除你的工作空间里面的所有的文件，可能是命令流的一种累加，包括了你操作了的好几个的案例、也就是例子的命令流，可能需要你去分辨了；而且第三种方法还可以对命令流里面进行简单的筛选，当然是你要熟悉这个命令以后，不然默认就行了！左键拾取（或取消）距离鼠标点最近的图元或坐标. 按住此键进行拖拉，可以予览被拾取的图元或坐标.中键(对于两键鼠标可以用Shift加鼠标右键代替) 相当于拾取图形拾取菜单中的APPL Y.右键在拾取和取消之间切换.3、第一，如果建弹簧单元方便的问题：你可以用一些命令流来建立，比如你知道具体位置时想得到node编号，可以用Nnum=node(x,y,z)，其中Nnum就是返回得到的(x,y,z)位置的node编号；如果知道该位置的关键点号k1，你想得到该位置的节点编号，可以用Nnum=node(kx(k1),ky(k1),kz(k1)) 得到了节点号后，用E,Nnum1,Nnum2建立连接单元，很方便。

ansys常见错误ansys错误小结ANSYS学习就是遇到错误，解决错误的过程，不要怕错误，遇到错误，慢慢解决，解决多了，水平慢慢就提高了。

下面这是总结的一部分。

1 把体用面分割的时候出现的错误提示：Boolean operation failed.try adjusting the tolerance value on the BTOL commmand to some fraction of the minimum keypoint distance.Model Size (current problem)1.183933e+000,BTOL setting 1.00000e-005,minmum KPT distance 4.308365e-006先在要分割的地方设置一个工作平面，用布尔运算“divided --volume by working plane”进行分割的时候，出现上述错误，主要愿意可能是设置的公差太小，当时试了几次都么有成功，最后干脆把体重新建立了一个，又画了一个很大的面，终于成功了。

2.一个常见的代表性错误！原来我的虚拟内存设置为“无分页文件”，现在改为“系统管理”，就不在出现计算内存不够的情况了。

Error!Element type 1 is Solid95,which can not be used with the AMES command, meshing of area 2 aborted.刚开始学习的人经常出这种错误，这是因为不同单元类型对应不同的划分网格操作。

上面的错误是说单元类型为Solid95（实体类型），不能用AMES 命令划分面网格。

3. Meshing of volume 5 has been aborted because of a lack of memory. Closed down other processes and/or choose a larger element size, then try the VMESH command again. Minimumadditional memory required=853MB（by kitty_zoe ）说你的内存空间不够，可能因为你的计算单元太多，增加mesh 尺寸，减少数量或者增加最小内存设定（ansys10中在customization preferences菜单存储栏可以修改）你划分的网格太细了，内存不足。

问题一c ould not connect to any license server .The server is down or
not responsive.
解决方法：步骤一：鼠标右键单击我的电脑->属性->完整的计算机名称,记下你的计算机名称。

步骤二：我的电脑->属性-环境变量-高级变量-新建系统变量名为ANSYSLMD_LICENSE_FILE值为1055@DENG-PC(@后用你自己的计算机全称）
问题二如何安装许可证
安装许可证文件在第一个盘里的setupLM应用程序
注意：该文件在MAGNiTUDE文件夹中，而且必须是在文件夹必须是在解压状态下才能生成txt文件。

因为我们在虚拟光盘中用的是压缩文件。

问题三
Licensing Interconnect: running
Licensing Interconnect Monitor: running
FLEXlm: not running
问题分析：我出现这种错误的原因是因为安装许可证时出现问题，没有安装setupLM而是直接在安装下面界面的第四项出现的问题，所以建议许可证单独安装。

解决方案一：
当然这种办法有的时候能解决，有的时候不能解决。

反而会出现问题一的状况所以我推荐第二种办法。

解决方案二：直接重新装入许可证文件用问题二的办法。

一：2006.2.26号ansys无法使用出现以下情况：
二：遇到的问题：
无法获得mac 地址！！！！！
1. 运行cmd ipconfig/all 无信息出现
2. WinHostId.exe中得到的也是只有8位的mac 地址（3d5d18f3）而不是
000795279c29（12位）
三：解决办法
分析是ip地址出现问题！！
因为ansys要上网验证用户信息！！
那就设置一个静态的IP地址吧
（本人之前一直使用自动项，想是这个原因吧，因为这几天不能上网了，不知道是不是这个样！！）
果然！！！奇迹出现
能够正常通过二中的方法得到mac地址了，（即使之前偶已经找到了要用的mac/000795279c29，但是它与系统中的（3d5d18f3）不符合所以也是无法通过注册！！！）
设置了静态ip 后他们就相符了！！（why？？）
剩下的问题就very easy了：）
重新导入注册文件license.dat
装好后在把ip设置为默认吧！（过河拆桥）
二：2006.3.9又出现问题了，晕的很
Haha
5minitures 搞定
原来我的虚拟内存太小（物理384M/虚拟384M）
显然太小了！问题就出在这里！
C：设置为512---612 m（c盘起决定作用！）本人由于c太小故如此。

D：设置为384---512 m
虚拟内存最好要有1024m
退出后，运行ansys8.1 ok！
Ansys你叫我如何爱你？！
（如果你不知道怎么改虚拟内存。

）。

NO.0001ESYS is not valid for line element.原因：是因为我使用LATT的时候，把“--”的那个不小心填成了“1”。

经过ANSYS的命令手册里说那是没有用的项目，但是根据我的理解，这些所谓的没有用的项目实际上都是ANSYS在为后续的版本留接口。

对于LATT，实际上那个项目可能就是单元坐标系的设置。

当我发现原因后，把1改成0——即使用全局直角坐标系，就没有WARNING了。

当然，直接空白也没有问题。

NO.0002使用*TREAD的时候，有的时候明明看文件好好的，可是却出现 *TREAD end-of-file in data read.后来仔细检查，发现我TXT的数据文件里，分隔是采用TAB键分隔的。

但是在最后一列后面，如果把鼠标点上去，发现数据后面还有一个空格键。

于是，我把每个列最后多的空格键删除，然后发现上面的信息就没有了。

NO.0003Coefficient ratio exceeds 1.0e8 - Check results.这个大概是跟收敛有关，但是我找不到具体的原因。

我建立的一个桥梁分析模型，尽管我分析的结果完全符合我的力学概念判断，规律完全符合基本规律，数据也基本符合实际观测，但是却还是不断出现这个警告信息。

NO.0004*TREAD end-of-file in data readtxt中的表格数据不完整！NO.0005No *CREATE for *END. The *END command is ignored忘了写*END了吧，呵呵NO.0006Keypoint 1 is referenced by only one line. Improperly connected line set for AL command两条线不共点,尝试 nummrg命令。

NO.0007L1 is not a recognized PREP7 command, abbreviation, or macro. This command will be ignored还没有进入prep7，先：/prep7NO.0008Keypoint 2 belongs to line 4 and cannot be moved关键点2属于线4，移动低级体素时先移动高级体素！NO.0009Shape testing revealed that 32 of the 640 new or modified elementsviolate shape warning limits. To review test results, please see theoutput file or issue the CHECK command.单元形状奇异，在我的模型中6面体单元的三个边长差距较大，可忽略该错误NO.0010用命令流建模的时候遇到的The drag direction (from the keypoint on drag line 27 that is closestto a keypoint KP of the given area 95) is orthogonal to the areanormal at that KP. Area cannot be dragged by the VDRAG command. 意思是拉伸源面的法向与拉伸路径垂直，不能使用VDRAG命令出现的环境ASEL,S,LOC,Z,143e-3VDRAG,ALL, , , , , , 27本意是按位置z=143e-3位置的面，然后沿编号27的线拉伸，出错，之前用该语句没有任何问题。

1怎么在ansys中查看内部的应力分布最佳答案可以通过工作平面切片法看在PlotCtrls 下，选Style，选Hidden Lione Option，在Type of plot后选Capped hidden ，在cutting plane is后选Normal to view 确定后转动模型就可以看到相应截面的应力了。

也可以选其他选项有不同的切面法可自己尝试2 ANSYS中如何查看应力对一个受力情况进行了静力学分析然后产生的偏移现在要查看他的应力和切应力情况，怎么看？GUI操作最佳答案GUI-general postproc-plot results-contour plot下面有四个选项，根据你的具体情况选择是要节点还要是单元3如何查看ANSYS模型受力之后的应力应变曲线图比如说我想知道某点的，就是用应力表示纵坐标，应变表示横坐标那种曲线图，最佳答案我想，你说的应该是应力沿着座标的分布关系吧？进入后处理程序以后，建立映射路径，把应力数据映射到路径上去，可以得到应力沿着路径的分布曲线。

至于你说的“应力应变曲线”，严格地说，它是材料的本构关系，不是ansys计算出来的，而是由材料力学性能试验机所测得的。

4 ansys,模态分析完成后层间位移如何提取最佳答案建议看看结构动力学方面的基础书籍，那个位移数值其实就是位移，只不过这个位移不是结构的真实位移，而是结构对应于各阶频率的模态位移。

它反映的是结构的振动特性，比如，结构的一阶频率1.4HZ，一阶振动形态是个竖向的正弦半波。

那么这就是简支梁的典型振动特征。

值得注意的是，这个模态位移对于各阶频率来说，也只是个相对大小。

ANSYS默认的是关于质量矩阵归一化的模态。

而如何由得到的模态位移求结构在动力荷载下的真实位移，要用到模态叠加的方法去求。

模态分析只是结构动力分析的第一步，接下来还要继续分析，求出所谓的各阶的振型坐标。

才能最终通过线形叠加的方法得到结构在荷载下的响应。

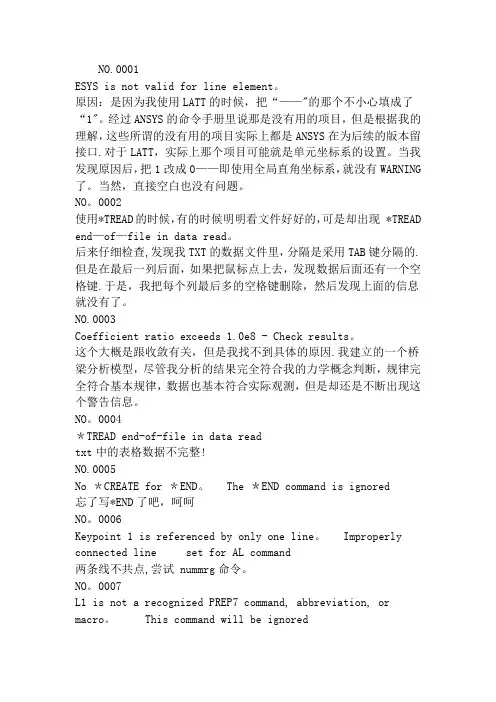

NO.0001ESYS is not valid for line element。

原因：是因为我使用LATT的时候，把“——"的那个不小心填成了“1"。

经过ANSYS的命令手册里说那是没有用的项目，但是根据我的理解，这些所谓的没有用的项目实际上都是ANSYS在为后续的版本留接口.对于LATT，实际上那个项目可能就是单元坐标系的设置。

当我发现原因后，把1改成0——即使用全局直角坐标系，就没有WARNING 了。

当然，直接空白也没有问题。

NO。

0002使用*TREAD的时候，有的时候明明看文件好好的，可是却出现 *TREAD end—of—file in data read。

后来仔细检查,发现我TXT的数据文件里，分隔是采用TAB键分隔的.但是在最后一列后面，如果把鼠标点上去，发现数据后面还有一个空格键.于是，我把每个列最后多的空格键删除，然后发现上面的信息就没有了。

NO.0003Coefficient ratio exceeds 1.0e8 - Check results。

这个大概是跟收敛有关，但是我找不到具体的原因.我建立的一个桥梁分析模型，尽管我分析的结果完全符合我的力学概念判断，规律完全符合基本规律，数据也基本符合实际观测，但是却还是不断出现这个警告信息。

NO。

0004＊TREAD end-of-file in data readtxt中的表格数据不完整!NO.0005No ＊CREATE for ＊END。

The ＊END command is ignored忘了写*END了吧，呵呵NO。

0006Keypoint 1 is referenced by only one line。

Improperly connected line set for AL command两条线不共点,尝试 nummrg命令。

NO。

0007L1 is not a recognized PREP7 command, abbreviation, or macro。

ANSYS常见问题及应用技巧本篇开始讲述ANSYS在使用过程中常见的问题和在使用时一些常用的使用技巧，对与初学者来说，理解和弄清楚这些问题的根源和掌握这些使用技巧，能够更好的理解ANSYS这个软件本身。

1.ANSYS中的等效应力是什么物理含义？1）ANSYS中等效应力最大应力s1有什么区别，平常讨论应力分布，应该用等效应力还是最大应力s1呢？2）计算等效应力时是否需要输入等效泊松比呢？3）在实际的应用中，例如在讨论平板上的圆孔应力集中的应力分布问题时，应该用等效应力来描述应力集中的现象，还是采用主应力s1来反应集中的程度呢？还是采用一个单方向的sx来说明问题呢？答：1）这个等效应力应该就是弹塑性力学里的VonMises应力，他主要考察的是材料在各个方向上的应力差值，因为在实验室里获得材料强度都是单向载荷作用下的强度（当然现在也有三轴应力实验仪），所以有时候材料所受的单向载荷可能很大，但并没有造成破坏，这是就是看他的等效应力，具体计算公式是: σ等效=sqrt{0.5[(σ1-σ2)^2+(σ2-σ3)^2+(σ3-σ1)^2]}2）等效应力是三项主应力的组合如s，int即为max(si-sj),si,sj为三项主向应力。

i，j=1，2，3 i≠j即tresca型s,eqv为sqrt(0.5*∑(si-sj)**2)，i，j=1，2，3 i≠j即mises型3）个人认为应该采用等小应力来描述应力集中的现象，因为在实际中很难找到真正的单轴拉压的情况，一般结构的受力都没有这么简单，所以在分析的时候需要用等效应力来将各主应力进行转化，因此应该用等效应力来描述应力集中的现象。

4）等效泊松比就是泊松比，等效应力计算时不会用到泊松比，不过在计算mises 等效应变时会用到。

对于泊松比的取值原则应遵循以下两条：a:对于elastic & thermal strains 泊松比取为材料的泊松比；b:对于plastic creep hyperelastic strains 泊松比取为0.5。

1、ANSYS不能画线：不能显示线条：plot everyting或者是plot lines2、有模型db文件，想看命令流。

你的模型是自己建立的还是在其他地方建立的？如果是在ansys里面建立的，就会有你的命令流！大概有三种方式可以提取：（1）在工作目录里面后缀为.logd的文件里面自动保存了你的所有操作，当然包括命令流了，可以用记事本打开查看，估计你得有基本的命令流常识，不然看不懂，下同！（2）应该是在Main Menu>Preprocessor>Session Editor这样的GUI路径，打开以后可以使用ctrl+A全选，然后再ctrl+c复制，这样就复制了这里面的命令流，记住要使用键盘哦，复制好了以后就可以建立一个记事本，然后这时候粘贴就行了，保存记事本即可！当然使用另存为也可以！（3）还有一种是通过一个命令：命令是：LGWRITE, Fname, Ext, --, KeditGUI是：Utility Menu>File>Write DB Log File （用户名就是Fname，生成文件后缀就是ext,自己定义，比如LGWRITE,me,txt,就生成了文件me.txt，里面包括了你在这个模型已经操作的命令流）这个命令在默认情况下与第一种方法生成的基本上一样，而且是单独的一个案例的命令，在第一种方法里面，如果你没有及时清除你的工作空间里面的所有的文件，可能是命令流的一种累加，包括了你操作了的好几个的案例、也就是例子的命令流，可能需要你去分辨了；而且第三种方法还可以对命令流里面进行简单的筛选，当然是你要熟悉这个命令以后，不然默认就行了！左键拾取（或取消）距离鼠标点最近的图元或坐标. 按住此键进行拖拉，可以予览被拾取的图元或坐标.中键(对于两键鼠标可以用Shift加鼠标右键代替) 相当于拾取图形拾取菜单中的APPL Y.右键在拾取和取消之间切换.3、第一，如果建弹簧单元方便的问题：你可以用一些命令流来建立，比如你知道具体位置时想得到node编号，可以用Nnum=node(x,y,z)，其中Nnum就是返回得到的(x,y,z)位置的node编号；如果知道该位置的关键点号k1，你想得到该位置的节点编号，可以用Nnum=node(kx(k1),ky(k1),kz(k1)) 得到了节点号后，用E,Nnum1,Nnum2建立连接单元，很方便。

ANSYS 查询函数（Inquiry Function）在ANSYS操作过程或条件语句中，常常需要知道有关模型的许多参数值，如选择集中的单元数、节点数，最大节点号等。

此时，一般可通过*GET命令来获得这些参数。

现在，对于此类问题，我们有了一个更为方便的选择，那就是查询函数— Inquiry Function。

Inquiry Function类似于ANSYS的 *GET 命令，它访问ANSYS数据库并返回要查询的数值，方便后续使用。

ANSYS每执行一次查询函数，便查询一次数据库，并用查询值替代该查询函数。

假如你想获得当前所选择的单元数，并把它作为*DO循环的上界。

传统的方法是使用*GET命令来获得所选择的单元数并把它赋给一个变量，则此变量可以作为*DO循环的上界来确定循环的次数*get, ELMAX,elem,,count*do, I, 1, ELMAX……*enddo现在你可以使用查询函数来完成这件事，把查询函数直接放在*DO循环内，它就可以提供所选择的单元数*do, I, ELMIQR(0,13)……*enddo这里的ELMIQR并不是一个数组，而是一个查询函数，它返回的是现在所选择的单元数。

括弧内的数是用来确定查询函数的返回值的。

第一个数是用来标识你所想查询的特定实体（如单元、节点、线、面号等等），括弧内的第二个数是用来确定查询函数返回值的类型的（如选择状态、实体数量等）。

同本例一样，通常查询函数有两个变量，但也有一些查询函数只有一个变量，而有的却有三个变量。

查询函数的种类和数量很多，下面是一些常用、方便而快速快捷的查询函数1 AREA—arinqr(areaid,key)areaid—查询的面，对于key=12,13,14可取为0；key—标识关于areaidr的返回信息=1，选择状态=12，定义的数目=13，选择的数目=14，定义的最大数=-1，材料号=-2，单元类型=-3，实常数=-4，节点数=-6，单元数…arinqr(areaid,key)的返回值对于key=1=0, areaid未定义=-1，areaid未被选择=1， areaid被选择…2 KEYPOINTS—kpinqr(kpid,key)kpid—查询的关键点，对于key=12,13,14为0 key —标识关于kpid的返回信息=1，选择状态=12，定义的数目=13，选择的数目=14，定义的最大数目=-1，数料号=-2，单元类型=-3，实常数=-4，节点数，如果已分网=-7，单元数，如果已分网kpinqr(kpid,key)的返回值对于key=1=-1,未选择=0，未定义=1，选择3 LINE—lsinqr(lsid,key)lsid—查询的线段，对于key=12,13,14为0 key—标识关于lsid的返回信息=1，选择状态=2, 长度=12，定义的数目=13，选择的数目=14，定义的最大数=-1，材料号=-2，单元类型=-3，实常数=-4，节点数=-6，单元数…4 NODE—ndinqr(node,key)node—节点号，对于key=12,13,14为0 key—标识关于node的返回信息=1，选择状态=12，定义的数目=13，选择的数目=14，定义的最大数=-2，超单元标记=-3，主自由度=-4，激活的自由度=-5，附着的实体模型ndinqr(node,key)的返回值对于key=1=-1,未选择=0，未定义=1，选择5 VOLUMES—vlinqr(vnmi,key)vnmi—查询的体，对于key=12,13,14为0key—标识关于vnmi的返回信息=1，选择状态=12，定义的数目=13，选择的数目=14，定义的最大数目=-1，数料号=-2，单元类型=-3，实常数=-4，节点数=-6，单元数=-8，单元形状=-9，中节点单元=-10，单元坐标系vlinqr(vnmi,key)的返回值对于key=1=-1,未选择=0，未定义=1，选择ANSYS能实现直接流-固耦合分析吗?ANSYS流固耦合分析有三种形式，可以实现全直接或半直接耦合分析：一： ANSYS/Mechanical模块或含该模块的软件包中的流固耦合分析功能，但此处的流体是非流动的流体，而是静流体，它计算流体由于重力、惯性力、波动压力等引起的分布压力载荷与结构的相互作用。

Ansys常见问题ansys problems you often meet计算中途停止计算：假如觉得计算时间太长或感觉某些方面设置不对要求重新计算或停止计算，提前查看已经计算的结果（直接关闭ANSYS方法显然不可取），可以在计算的时候按ctrl+c,这样计算就停止了，然后在output 窗口中输入quit 就可以退出计算。

绘制等值线期刊上大都不用彩色，所以打出的云图一片模糊，无法识别，这时候可以选择出等值线图，但是等值线图也是彩色的，如何把它转成黑白的呢？开始是抓图后用Photoshop处理，太麻烦，ansys自己行不行呢？方法如下：1 用命令jpgprf,500,100,1将背景变为白色；2 plotctrls>device option中，把vector mode改为on,画出等值线图；3 plotctrls>style>contour>contour labeling, 将key vector mode contour labels设为on every Nth ele,对N输入一个数值，值越大，图中的label越少；4 plotctrls>style>colors>contour colors,将所有的系列都改为黑色;5 如果不喜欢ansys给出的MX,MN标志，可以用plotctrls>window controls>window options把它们去掉，将MINM 后的Mix-Min Symbols改为off就可以了。

这时候，一幅清晰的黑白等值线图就出来了。

1：ansys中的等效应力是什么物理含义？ (2)2．ansys后处理中负值的应力是压应力还是拉应力？ (3)3解决非线性分析不收敛的技巧！ (3)4非线性计算完的收敛图线，如何看他的收敛性呢，每条颜色的线代表什么意思呢？ (4)5求教accat及lccat命令 (5)6有关分块后的merge问题。

ANSYS常见问题要点1、ANSYS不能画线：不能显⽰线条：plot everyting或者是plot lines2、有模型db⽂件，想看命令流。

你的模型是⾃⼰建⽴的还是在其他地⽅建⽴的？如果是在ansys⾥⾯建⽴的，就会有你的命令流！⼤概有三种⽅式可以提取：（1）在⼯作⽬录⾥⾯后缀为.logd的⽂件⾥⾯⾃动保存了你的所有操作，当然包括命令流了，可以⽤记事本打开查看，估计你得有基本的命令流常识，不然看不懂，下同！（2）应该是在Main Menu>Preprocessor>Session Editor这样的GUI路径，打开以后可以使⽤ctrl+A全选，然后再ctrl+c复制，这样就复制了这⾥⾯的命令流，记住要使⽤键盘哦，复制好了以后就可以建⽴⼀个记事本，然后这时候粘贴就⾏了，保存记事本即可！当然使⽤另存为也可以！（3）还有⼀种是通过⼀个命令：命令是：LGWRITE, Fname, Ext, --, KeditGUI是：Utility Menu>File>Write DB Log File （⽤户名就是Fname，⽣成⽂件后缀就是ext,⾃⼰定义，⽐如LGWRITE,me,txt,就⽣成了⽂件me.txt，⾥⾯包括了你在这个模型已经操作的命令流）这个命令在默认情况下与第⼀种⽅法⽣成的基本上⼀样，⽽且是单独的⼀个案例的命令，在第⼀种⽅法⾥⾯，如果你没有及时清除你的⼯作空间⾥⾯的所有的⽂件，可能是命令流的⼀种累加，包括了你操作了的好⼏个的案例、也就是例⼦的命令流，可能需要你去分辨了；⽽且第三种⽅法还可以对命令流⾥⾯进⾏简单的筛选，当然是你要熟悉这个命令以后，不然默认就⾏了！左键拾取（或取消）距离⿏标点最近的图元或坐标. 按住此键进⾏拖拉，可以予览被拾取的图元或坐标.中键(对于两键⿏标可以⽤Shift加⿏标右键代替) 相当于拾取图形拾取菜单中的APPL Y.右键在拾取和取消之间切换.3、第⼀，如果建弹簧单元⽅便的问题：你可以⽤⼀些命令流来建⽴，⽐如你知道具体位置时想得到node编号，可以⽤Nnum=node(x,y,z)，其中Nnum就是返回得到的(x,y,z)位置的node编号；如果知道该位置的关键点号k1，你想得到该位置的节点编号，可以⽤Nnum=node(kx(k1),ky(k1),kz(k1)) 得到了节点号后，⽤E,Nnum1,Nnum2建⽴连接单元，很⽅便。

Ansys 13.0 安装常见问题分析1、问题指数：★★★★★★一般安装完成后ansys可以正常运行，但是重启计算机后就会出现这种情况，主要原因是license文件没有启动，可以在我的电脑（右键）--管理—服务和应用程序—服务里面进行设置，如下图：修改完成后可在此开启ansys，成功！2、 问题指数★★★★★Ansys 帮助文件不能打开的问题：会出现50000 Address already in use: JVM_Bind，这是因为50000端口别占用的问题，解决方法如下：开始--运行--窗口输入“cmd”并回车--进入命令提示符窗口--在提示符下输入“netstat –ano ”并回车—查找50000端口并记录PID 值（如下图）：--在提示符下输入tasklist--根据记录下来的PID就可以找出对应运行的程序—关闭对应程序—重新打开help tutorial—成功！！3、问题指数★★★★Ansys卸载重装问题首先来说卸载重装问题很常见，毕竟初学者也不是一次就能成功的，贵在经验的积累。

这里说明的是：完全没必要听从网上个别帖子说的重装系统之流，只要卸载的干净，完全没问题。

卸载的几个部分：①主程序卸载点击后按照提示进行；②删除环境变量我的电脑（右键）--属性—高级—环境变量—如下图：将与ansys有关的所有变量删除—确定；③删除有关进程在任务管理器里将所有与ansys有关的进程全部结束：④删除剩余文件夹：C盘—program files—删除ansys inc（只有执行了步骤③才可删除）综上所述，完全卸载了ansys所有组件，重启后可进行新的安装。

4、问题指数★★★★安装初始license问题：安装包（非ISO文件）有以下三个文件夹：其中第一个是用来生成license文件，打开有有个，点击后即可自动生成license文件，待主程序安装完成后复制到C盘—programfile—ansys inc 文件夹下。

ansys常见警告及错误A mesh could not be generated using the current meshing options and settings. Hint: The problem geometry areas might have been highlighted. Switching to wireframe mode maymake them more visible.无法使用当前网格生成网格选项和设置。

提示:几何区域可能是突出的问题。

切换到线框模式可能会让他们更明显。

Insufficient memory was available for the solver engine to obtain a solution. Try simplifying the model to reduce problem size. Please see the Troubleshooting section of the ANSYS Workbench Help System for more information.内存不足是解算器引擎可以获得一个解决方案。

试着简化模型来减少问题的大小。

请参见故障排除部分ANSYS Workbench帮助系统的更多信息。

The detected initial penetration/gap is relatively large for certain contact pairs. This may produce inaccurate results for Bonded and No Separation contacts using formulation other than MPC. This large penetration/gap can be identified by generating the initial contact results.检测到的初始渗透/差距相对较大的某些接触对。

ESYS is not valid for line element.原因：是因为我使用LATT的时候，把“--”的那个不小心填成了“1”。

经过ANSYS的命令手册里说那是没有用的项目，但是根据我的理解，这些所谓的没有用的项目实际上都是ANSYS 在为后续的版本留接口。

对于LATT，实际上那个项目可能就是单元坐标系的设置。

当我发现原因后，把1改成0——即使用全局直角坐标系，就没有WARNING了。

当然，直接空白也没有问题。

NO.0002使用*TREAD的时候，有的时候明明看文件好好的，可是却出现*TREAD end-of-file in data read.后来仔细检查，发现我TXT的数据文件里，分隔是采用TAB键分隔的。

但是在最后一列后面，如果把鼠标点上去，发现数据后面还有一个空格键。

于是，我把每个列最后多的空格键删除，然后发现上面的信息就没有了。

NO.0003Coefficient ratio exceeds 1.0e8 - Check results.这个大概是跟收敛有关，但是我找不到具体的原因。

我建立的一个桥梁分析模型，尽管我分析的结果完全符合我的力学概念判断，规律完全符合基本规律，数据也基本符合实际观测，但是却还是不断出现这个警告信息。

NO.0004*TREAD end-of-file in data readtxt中的表格数据不完整！NO.0005No *CREATE for *END. The *END command is ignored忘了写*END了吧，呵呵NO.0006Keypoint 1 is referenced by only one line. Improperly connected line set for AL command两条线不共点,尝试nummrg命令。

NO.0007L1 is not a recognized PREP7 command, abbreviation, or macro. This command will be ignored 还没有进入prep7，先：/prep7NO.0008Keypoint 2 belongs to line 4 and cannot be moved关键点2属于线4，移动低级体素时先移动高级体素！NO.0009Shape testing revealed that 32 of the 640 new or modified elementsviolate shape warning limits. To review test results, please see theoutput file or issue the CHECK command.单元形状奇异，在我的模型中6面体单元的三个边长差距较大，可忽略该错误NO.0010用命令流建模的时候遇到的The drag direction (from the keypoint on drag line 27 that is closestto a keypoint KP of the given area 95) is orthogonal to the areanormal at that KP. Area cannot be dragged by the VDRAG command.意思是拉伸源面的法向与拉伸路径垂直，不能使用VDRAG命令ASEL,S,LOC,Z,143e-3VDRAG,ALL, , , , , , 27本意是按位置z=143e-3位置的面，然后沿编号27的线拉伸，出错，之前用该语句没有任何问题。

ansys常见问题解决办法ansys常见问题解决办法？1.ANSYS后处理时如何按灰度输出云图？1）你可以到utilitymenu-plotctrls-style-colors-window colors 试试2）直接utilitymenu-plotctrls－redirect plots2 将云图输出为JPG菜单->PlotCtrls->Redirect Plots->To JPEG Files3.怎么在计算结果实体云图中切面?命令流/cplane/type图形界面操作<1.设置工作面为切面<2.PlotCtrls-->Style-->Hidden line Options将[/TYPE]选项选为section将[/CPLANE]选项选为working plane4.非线性计算过程中收敛曲线实时显示solution>load step opts>output ctrls>grph solu track>on5.运用命令流进行计算时,一个良好的习惯是:使用SELECT COMMEND后.........其后再加上ALLSEL.........6.应力图中左侧的文字中，SMX与SMN分别代表最大值和最小值如你plnsolv,s,eqv则 SMX与SMN分别代表最大值等效应力和最小值等效应力如你要看的是plnsolv,u则SMX与SMN分别代表位移最大值和位移最小值不要被S迷惑mx(max)mn(min)7.在非线性分析中，如何根据ansys的跟踪显示来判断收敛？在ansys output windows 有force convergenge valu 值和criterion 值当前者小于后者时，就完成一次收敛你自己可以查看两条线的意思分别是:F L2：不平衡力的2范数F CRIT：不平衡力的收敛容差，如果前者大于后者说明没有收敛，要继续计算当然如果你以弯矩M为收敛准则那么就对应 M L2 和 M CRIT希望你现在能明白8.两个单元建成公共节点，就成了刚性连接，不是接触问题了。
