采暖课程设计计算书

  • 格式：doc
  • 大小：394.50 KB
  • 文档页数：21

河北建筑工程学院毕业设计计算说明书系别：城市建设系专业：建筑环境与设备工程班级：建环072姓名：刘凯敬学号：2007305228起讫日期：2010年3月1日～2010年6月22日设计（论文）地点:河北建筑工程学院602教室指导教师：王秀彩职称：高级工程师辅导教师：王秀彩职称：高级工程师2011 年6 月22 日目录摘要第1章设计题目和原始资料 (5)1.1 设计题目 (5)1.2 原始资料 (5)1.2.1工程概况 (5)1.2.2气象资料 (5)1.3 供热计算热工指标 (5)1.3.1墙体构造 (5)1.3.2屋面、楼板构造 (5)1.3.3门窗构造 (5)第2章供热系统的热负荷计算 (5)2.1 供暖室内外计算温度 (6)2.2 校核围护结构的热工性能 (6)2.3 供暖负荷计算 (7)2.3.1基本耗热量 (7)2.3.2附加耗热量 (7)2.3.3冷风渗透热负荷 (8)2.3.4外门冷风侵入耗热量 (10)第3章供暖通风方案确定 (10)3.1 确定供暖方案 (10)3.1.1供回水温度 (10)3.1.2 供暖系统的特点和形式的确定 (11)3.1.2.1 供暖系统的散热设备 (11)3.1.2.2 供暖系统的散热设备的特点 (11)3.1.3 供暖系统的管道布置 (11)3.2 室内散热设备的选择 (12)3.2.1 散热器的选择 (12)3.2.2 散热器片数的计算 (12)3.2.6 采暖系统的设计依据 (13)3.3 通风方案的确定 (13)3.3.1 机械加压送风系统的送风量计算 (13)3.3.2 机械加压送风系统送风口的选择计算 (16)3.3.3 送风机风压的确定和送风机的选型 (16)3.4排烟设计 (17)第4章供热通风设备的选择 (17)4.1 散热器及附件的选择 (17)4.1.1 散热器的选型 (17)4.1.4 采暖设备选型 (17)4.2 通风设备的的选择 (17)4.2.1 加压送风机的选型 (17)4.2.2 排风机的选型 (18)第5章供暖通风系统水力计算 (18)5.1 供暖系统的水力计算 (18)5.1.1 水力计算的步骤 (18)5.1.2 水力计算的过程 (18)5.2 管道膨胀量的计算 (18)5.2.1 供水立管 (19)5.2.2 回水立管 (19)5.3 通风系统的水力计算 (19)5.3．1 送风系统的水力计算 (19)5.3．2 防烟排烟系统的水力计算 (19)参考文献 (19)致谢 (20)摘要【摘要】：该建筑是医院住院楼，为二类高层公建，本设计主要为其设计公建散热器采暖，及防排烟系统。

本设计采用热水作为热媒，由小区锅炉房提供，设计供、回水温度为 95℃/70℃。

散热器选用四柱760.供回水干管均布置在地下室的顶部。

现代化的高层建筑中的防排烟设施在火灾中为安全疏散和消防扑救创造了有利条件，又控制了火势的蔓延扩大。

因此，设置防排烟设施十分重要。

根据《高层公共建筑设计防火规范》之规定，本设计为地下室，及各层走廊设机械排烟系统。

楼梯前室、合用前室采用机械加压防烟系统，加压风机设置在楼顶；其联动控制装置均设在消防控制中心，以保证火灾时马上启动。

另外，排烟系统在平时可作为排风系统。

ABSTRACT【ABSTRACT】：The building is set for business into an integrated public buildings，design of floorheating and ventilation system for it。

The heat through the pipeline to supply heat radiating equipment。

The design using water as a heat medium, provided by the distribution network, designed supply and return water temperature is of 95 ℃ / 70 ℃。

All systems select under supply and return two-pipe heating reversed return systems。

Supply and return water main pipe are deployed on the ground floor of the top space。

In the modern high-rise buildings, the smoke control facilities in the fire safety evacuation and fire fighting to create favorable conditions, controlling the spread of the fire。

Therefore, the equipping facility of smoke control and extraction is very important。

According to the design of tall buildings of fire safety regulations, only the underground layer and 351 people meeting room design mechanical exhaust system。

Staircases and the former rooms, shared rooms smoke design mechanical pressure system。

Exhaust fan, pressure fan are installed in the roof, its linkage control device located at the fire control center to ensure that immediately start when the fire happen。

In addition, the exhaust system in peacetime can be used as a ventilation system。

【KEY WORDS】：low ground heating system the energy-saving heating system mechanical smoke control and extraction system第1章设计题目和原始资料1.1 设计题目张家口市武警医院住院楼暖通风工程。

1.2 原始资料1.2.1工程概况本工程位于张家口市,为张家口市武警医院住院楼供暖通风工程,总建筑面积为19879.8平方米，其中半地下室97.2平方米。

总层高为47.5m。

一层层高为4.5m，2-3层层高为3.5m，4层层高为4.5m，5-13层层高为3.5m。

主要功能为医院病房，其中还有手术室，餐厅，学习室，办公室等。

本工程采暖热负荷为709.269kW，面积热指标为35.85 W/㎡。

1.2.2气象资料张家口市的气象参数 ：地处北纬41°,东经114°88´冬季气象参数：冬季大气压力938.9KPa ,采暧室外计算温度为-15℃ ,冬季室外平均风速为3.6m/s ,冬季主导风向为西北及频率为26﹪,最大冻土深度为1.36m 。

1.3 供热计算热工指标1.3.1墙体构造外墙的结构（由外到内）：30mm 厚的混凝土，350mm 厚的加气混凝土，20mm 厚的抹灰砂浆。

1.3.2屋面、楼板构造屋面由上而下为：① 10mm 厚水泥沙浆结合层；② 5mm 厚沥青油毡防水层；③ 15mm 厚1：2.5水泥礁渣找平层；④ 70mm 厚聚苯乙烯泡沫塑料板；⑤ 90mm 厚钢筋混凝土板；⑥ 10mm 厚水泥沙浆；楼板的结构100mm 钢筋混凝土。

1.3.3门窗构造1）窗户：铝合金双层玻璃窗，（K=2.47W/㎡²℃）；2）外门：（K=3.2 W/㎡²℃）;外墙（K=0.44 W/㎡²℃）3) 单层内门：单层实体木质门（K=3.2 W/㎡²℃）第2章 供热系统的热负荷计算2.1 供暖室内外计算温度根据《实用供热空调设计手册》［1］，室内、外计算温度如下所示：本设计中病房为20℃，手术室及产房为25℃，病人餐厅为20℃，婴儿室为25℃，急救室为25℃，办公室值班室为20℃，更衣室为22℃，换药室为25℃，吸烟室为14℃，走廊为20℃等。

2.2 校核围护结构的热工性能以校核外墙的传热系数为例说明:外墙的结构（由外到内）：30mm 厚的混凝土，350mm 厚的加气混凝土，20mm 厚的抹灰砂浆。

张家口供暖室外计算温度'W t =-15℃，由《供热工程》附录1-3查出，混凝土的导热系数λ为1.51 W/m ²℃,加气混凝土的导热系数λ为0.22 W/m ²℃，抹灰砂浆的导热系数λ为0.87 W/m ²℃。

根据《供热工程》表1-1、表1-2查得维护结构内表面、外表面的换热系数n a 、w a 分别为8.7 W/m ²℃、23 W/m ²℃。

根据公式（1-8）得⋅=++++=++=∑7922.10.23187.002.022.035.051.103.07.81110w i i n a a R λδ㎡²℃/ W56.07922.1110===R K W/㎡²℃ 确定维护结构的最小传热阻。

首先确定维护结构的热惰性指标D 值。

混凝土、加气混凝土、抹灰砂浆的物理特性值也可从《供热工程》附录1-3中查得：碎石、卵石混凝土的密度2/2500m kg =ρ，比热⋅=kg j c /920℃；加气混凝土的密2/700m kg =ρ，比热⋅=kg j c /1050℃。

根据《供热工程》公式（1-16）Z c S R D D i i i ni i i n i i i n i i λρπλδ2111∑∑∑====== 8640022.0700105014.3222.035.08640051.1230092014.3251.103.0⨯⨯⨯⨯+⨯⨯⨯⨯= 0.68640087.01700105014.3287.002.0=⨯⨯⨯⨯+热惰性指标D 为6.0属于4.1～6.0，根据《供热工程》表1-6可知该维护结构属于类型Ⅱ。

维护结构的冬季室外计算温度min 4.06.0⋅⋅'+'=P w e W t t t 根据《设计手册》张家口累年最低日平均温度是-12.3℃，则92.7)3.12(4.0)5(6.0-=-⨯+-⨯=⋅e w t ℃查《供热工程》附录1-5可知供暖室外计算温度n t 与维护结构内表面温度n τ的允许误差y t ∆为6.0℃。

合集下载

采暖设计说明书

采暖设计说明书

目录一、设计题目 (5)二、原始资料 (5)三、热负荷计算 (5)1. 有关的气象资料 (5)2. 计算热负荷 (6)3. 建筑物供暖热指标计算 (12)四、系统布置及散热器选择 (12)五、水力计算 (14)六、选择系统的附属设备和器具 (15)八、参考书目及资料 (16)七、附表及附图 (17)围护结构耗热量计算表...........................................................散热器计算表...........................................................................系统简图...................................................................................管段局部阻力系数表...............................................................水力计算表...............................................................................管路压力平衡分析图................................................................室内采暖系统课程设计说明书一、设计题目牡丹江某3层办公楼采暖课程设计二、原始资料1.建筑物修建地区：牡丹江2.公建资料：建筑物的平面图（见附图一）；三、热负荷计算1. 有关的气象资料(1) 大气压力：100.46Kp(2) 室外计算（干球）温度：﹣24℃(3) 冬季主导风向及其频率：SW 13%; C 34%(4) 冬季主导风向的平均风速：2.5m/s(5) 冬季室外平均风速：2.4m/s(6) 最大冻土深度：189cm(7) 冬季日照率：66%其它资料热源：独立锅炉房；资用压头：1m；设计供回水温度：95/70℃；建筑周围环境：室内、无遮挡2. 热负荷计算(1) 围护结构基本耗热量计算房间编号说明：房间编号由三个数字与一个字母组成，例如房间A101，字母A表示该房间属于A单元，（此建筑总分为三层，一个单元）字母A后的数字1表示该房间所属楼层为一楼，01则是该房间的编号。

供暖课程设计说明书.

供暖课程设计说明书.

……………………………………………………………………目录第1章建筑概况 (1)1.1 工程概况 (1)1.2 设计概况 (1)1.3 设计内容 (1)第2章设计参数 (1)2.1 室外气象参数 (1)2.2 室内设计参数 (2)2.3 围护结构热工参数 (2)第3章供暖负荷计算 (3)3.1 热负荷组成 (3)3.2 校核最小传热组 (3)3.2.1 校核外墙最小热阻 (3)3.2.2 校核屋面最小热阻 (3)3.3 热负荷计算 (4)3.3.1 主要计算公式 (4)3.3.2 热负荷计算实例 (5)第4章供暖系统方案的确定 (7)第5章散热器的选择计算 (8)5.1 散热器的选用 (8)5.2 散热器的布置 (8)5.3 散热器的计算 (8)5.3.1 基本公式 (8)5.3.2 散热器计算实例 (9)5.3.3各房间散热器片数 (9)第6章水力计算 (10)6.1确定系统原理图 (10)6.2 系统水力计算 (10)设计小结 (17)参考文献 (17)第1章建筑概况1.1 工程概况本工程设计对象位于天津市，建筑功能为住宅小区，占地面积222.6㎡。

建筑面积1113㎡。

一至五层为单元房，根据建筑使用功能分析，房间主要分以下类型：卧室、餐厅、客厅、走道、卫生间、厨房1.2 设计概况本设计为整栋住宅楼冬季室内采暖工程,按要求应实行采用分户计量系统。

1.3 设计内容（1）设计准备（收集和熟悉有关规范、标准并确定室内外设计参数）（2）采暖设计热负荷及热指标的计算（3）散热设备选择计算（4）布置管道和附属设备选择，绘制设计草图（5）管道水力计算（6）平面布置图、系统原理图等绘制（7）设备材料表、设计及施工说明的编制第2章设计参数2.1 室外气象参数（1）地理纬度：北纬39°，东经117°16′；（2）大气压力及海拔：冬季大气压力102660Pa，夏季大气压力100480Pa；（3）室外计算干球温度：冬季供暖-9℃；（4）冬季最多风向的平均风速：6m/s；（5）冬季室外平均风速：3.1m/s；2.2 室内设计参数本住宅楼供住户使用，精度要求不高，主卧室和次卧室供住宿或书房使用，餐厅、厨房、客厅和走道相通故设计温度相同，为方便起见都取18℃，主卫生间和客卫生间可供洗澡用故设为23℃，户间传热邻室温差取6℃，户内邻室传热温差为5℃。

建环-暖通-课程设计-计算书

建环-暖通-课程设计-计算书

目录1、设计任务 (4)1.1设计题目 (4)1.2设计内容 (4)1.3设计要求 (4)1.3.1空调设计阶段 (4)1.3.2冷热源及水系统设计阶段 (4)1.3.3 综合设计阶段 (5)1.3.4绘图阶段 (5)1.3.5设计说明书、计算书要求 (5)2、工程概况 (6)2.1工程概况 (6)2.1.1建筑位置、高度及面积 (6)2.1.2建筑功能分区 (6)2.2设计资料 (6)2.2.1设计图纸 (6)2.2.2围护结构参数 (6)2.2.3房间类型 (7)2.3气象资料 (7)2.3.1气候特征 (7)2.3.2室外空气计算参数 (7)2.3.3室内设计参数 (8)3、负荷计算 (10)3.1 典型空调房间手算负荷——以215房间为例 (10)3.1.1冬季设计热负荷计算 (10)3.1.2夏季供冷设计冷负荷 (11)3.1.3新风负荷 (13)3.2其他房间负荷汇总 (13)4、系统划分与形式选择 (15)4.1系统划分 (15)4.1.1可选方案比较 (15)4.1.2系统划分 (16)4.2空调处理方案 (16)4.2.1一次回风系统 (16)4.2.2风机盘管+新风系统 (18)5、设备选型 (19)5.1一次回风系统 (19)5.1.1初选 (19)5.1.2校核 (19)5.2独立新风系统 (19)5.2.1 XF-1-1 (19)5.2.2 XF-2-1 (20)5.2.3 XF-3-1 (20)5.2.4 XF-3-2 (20)5.2.5 XF-4-1 (20)5.3 风机盘管选型 (21)5.3.1 办公室215风机盘管选型 (21)5.1.2 风机盘管选型汇总 (21)6、风系统设计 (23)6.1送风口的选择与布置 (23)6.1.1散流器布置 (23)6.1.2散流器选型 (23)6.2回风口的选择与布置 (23)6.3 送回风口布置图 (23)6.4 风管选择与布置 (24)6.4.1计算方法 (24)6.4.2水力计算 (24)6.4.3风管布置 (25)7、冷热源系统 (25)7.1冷热源形式和选型 (25)7.1.1冷热源形式 (25)7.1.2冷水机组选择 (25)7.1.3锅炉选择 (26)7.2设备布置 (26)7.2.1冷、热源机房布置 (26)7.2.2冷却设备布置 (26)7.3冷、热水系统设计 (27)7.3.1水系统形式 (27)7.3.2冷、热水管路系统设计 (27)7.4集、分水器设计 (27)7.4.1分水器设计 (28)7.4.2集水器设计 (28)7.5管路布置 (29)7.5.1水系统水力计算 (29)7.5.2 管路布置 (29)7.6水泵选择 (29)7.6.1冷冻（热）水泵 (29)7.6.2冷却水泵 (30)7.7冷却塔选择 (30)8、卫生间通风 (31)8.1房间通风量计算 (32)8.2风机选择 (32)9、保温、防火与防腐 (32)9.1保温设计 (32)9.1.1保温范围 (32)9.1.2保温材料及结构 (32)9.1.3保温厚度 (32)9.2防火设计 (33)9.3防腐设计 (33)10、消声与隔振 (33)11、设备材料统计表 (33)11.1 KT-1-1设备材料表 (34)11.2 XF-1-1设备材料表 (34)11.3 水系统设备材料表 (35)11.4 XF-4-1 (35)12、参考文献 (36)12.1主要设计规范和标准 (36)12.2主要参考资料 (36)13、附录 (36)附录1 格力ZF系列风机盘管样本 (38)附录2 格力中央空调产品样本 (39)附录3 四层水管水力计算表 (40)1、设计任务1.1设计题目乌兰浩特市某综合楼空调及冷热源工程设计1.2设计内容（1）综合办公楼、会议室全年空调设计；（2）综合楼空调所需冷、热源设计；（3）卫生间通风设计。

采暖计算书

采暖计算书

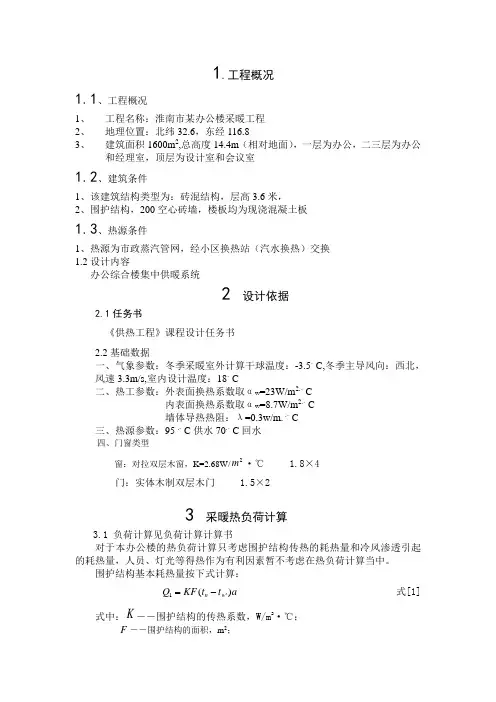

1.工程概况1.1、工程概况1、 工程名称：淮南市某办公楼采暖工程2、 地理位置：北纬32.6，东经116.83、建筑面积1600m 2,总高度14.4m （相对地面），一层为办公，二三层为办公和经理室，顶层为设计室和会议室1.2、建筑条件1、该建筑结构类型为：砖混结构，层高3.6米，2、围护结构，200空心砖墙，楼板均为现浇混凝土板1.3、热源条件1、热源为市政蒸汽管网，经小区换热站（汽水换热）交换 1.2设计内容办公综合楼集中供暖系统2 设计依据2.1任务书《供热工程》课程设计任务书2.2基础数据一、气象参数：冬季采暖室外计算干球温度：-3.5。
