矩形管道平面扩散
二种方法：拟合公倾角：θ°180
注：超出标准灶则另外按投影面积计
4. "u"形弯：绕一个突出物而布置的矩形管道4个45°弧形
b/a=4
r/a=1.5ι=1.5a
5. 风机出口接管道的表面对称扩散管:
6. 天圆地方局部压力损失：
满足以下条件可查表
按下述办法求出当量角θ,然后从管件表中查出ξ0值
1、从圆形变至矩形
2、从矩形变至圆形
8. 三通“Y”型计算
注：超出标准灶则另外按投影面积计
算
11.带或不带凸边的渐缩型罩子
12. 排气罩
13 三通“Y”型计算
注：超出标准灶则另外按投影面积计
算
14.矩形管道流线
15.管道中安有网格的矩形和圆形
16.矩形和圆形管
17.矩形管道压
18.矩形管道合流三通
注：超出标准灶则另外按投影面积计
算
19.矩形管道合流三通
注：超出标准灶则另外按投影面积计
算
20.侧孔送风时的通路（直通部
通常把侧孔送风的均匀送风管看作是支管长度为零
注：超出标准灶则另外按投影面积计
算
空气流过侧孔直通部分的局部阻力系数
空气从侧孔或条缝口出流时，孔口的流量系数可近似取μ=0.6~0.65
注：超出标准灶则另外按投影面积计
算
24."S"型弯头阻力计算模块：
计手册>>。
风压与风速的计算方法风压与风速是设计建筑物和结构时需要考虑的重要参数。
风压是指风力对建筑物或结构物表面单位面积的作用力，而风速则是指风在单位时间内通过单位面积的空气体积。
风压与风速之间存在一定的关系，下面将介绍风压与风速的计算方法。
1.风压计算方法：风压的计算方法主要包括静风压和动风压。
静风压：静风压是指风作用力与表面正交且单位面积上的总垂直静风压力。
其计算方法如下：P=0.5*ρ*V²*Cp其中，P为静风压力（Pa），ρ为空气密度（kg/m³），V为风速（m/s），Cp为风压系数。
动风压：动风压是指风速引起的压力变化导致的风压力。
对于其中一稳定的风压系数，动风压与表面风速变化成正比。
其计算方法如下：Pd=0.5*ρ*Vd²*Cp其中，Pd为动风压理论值（Pa），ρ为空气密度（kg/m³），Vd为设计风速（m/s），Cp为风压系数。
2.风速计算方法：风速的计算方法主要包括平均风速和顶风速。
平均风速：平均风速是指其中一位置一段时间内风速的平均值。
可以通过气象观测数据统计得出，也可以通过计算模型进行估算。
顶风速：顶风速是指建筑物或结构物顶部其中一高度处的风速。
顶风速通常要考虑地形、建筑物高度、热力效应等因素。
可以通过实地测量、参考相似结构物或使用风洞模型进行估算。
3.风压与风速关系：风压与风速之间的关系并非简单的线性关系，而是受到多种因素的影响，包括空气密度、气象条件、建筑物或结构物的几何形状、地理环境等。
因此，确定准确的风压与风速关系需要进行风洞试验、数值模拟或根据经验公式进行计算。
有一种经验公式被广泛应用于建筑物风压与风速的估计，即弗郎克公式：P=0.5*ρ*V²*Cd*Af其中，P为风压力（Pa），ρ为空气密度（kg/m³），V为风速（m/s），Cd为流体动力学计算系数，Af为面积系数。
总结起来，风压与风速的计算方法需要根据具体情况进行综合考虑。

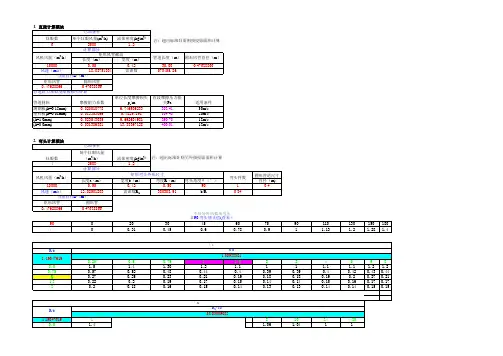

风管阻力计算方法送风机静压Ps（Pa）按下式计算：PS=PD PA式中：PD—风管阻力（Pa），PD= RL（1 K）说明：R—风管的单位磨擦阻力，Pa/m；L—到最远送风口的送风管总长加上到最远回风口的回风管总长，m；K—局部阻力与磨擦阻力损失的比值。
推荐的风管压力损失分配（按局部阻力和磨擦阻力之比）风管系统弯头、三通较少弯头、三通较多K 1.0~2.0 2.0~4.0PD=R（L Le）式中Le为所有局部阻力的当量长度。
PA——空气过滤器、冷热盘管等空调装置的阻力之和（Pa）☆推荐的风管压力损失分配（按送风与回风管之阻力）系统特征风机单一回风在设备附近单一回风有回风管的单一回风在中等回风管系统的多样回风有大规模回风管系统的多样回风送风% 90 80 70 60 50回风% 10 20 30 40 50 ☆低速风管系统的推荐和最大流速m/s应用场所（空调风管中功能段）住宅公共建筑工厂推荐最大推荐最大推荐最大室外空气入口 2.5 4.0 2.5 4.5 2.5 8.0 空气过滤器 1.3 1.5 1.5 1.8 1.8 1.8 加热排管 2.3 2.5 2.5 3.0 3.0 3.5 冷却排管 2.3 2.3 2.5 2.5 3.0 3.0 风机出口 6.0 8.5 9.0 11.0 10.0 14.0 主风管 4.0 6.0 6.0 8.0 9.0 11.0 支风管（水平） 3.0 5.0 4.0 6.5 5.0 9.0 支风管（垂直） 2.5 4.0 3.5 6.0 4.0 8.0 ☆低速风管系统的最大允许流速m/s应用场所以噪声控制以磨擦阻力控制主风管送风主管回风主管送风支管回风支管住宅 3.0 5.0 4.0 3.0 3.0公寓、饭店房间 5.0 7.5 6.5 6.0 5.0办公室、图书馆 6.0 10.0 7.5 8.0 6.1大礼堂、戏院 4.0 6.5 5.5 5.0 4.0银行、高级餐厅7.5 10.0 7.5 8.0 6.0百货店、自助餐厅9.0 12.0 7.5 8.0 6.0工厂12.5(上限) 15.0 9.0 11.0 7.5 ☆推荐的送风口流速m/s应用场所流速m/s播音室 1.5~2.5戏院 2.5~3.5住宅、公寓、饭店房间、教室2.5~3.8一般办公室 2.5~4.0电影院 5.0~6.0百货店、上层 5.0百货店、下层7.510.0☆以噪声标准控制的允许送风流速m/s应用场所流速m/s图书馆、广播室 1.75~2.5住宅、公寓、私人办公室、医院房间 2.5~4.0银行、戏院、教室、一般办公室、商店、餐厅4.0~5.0工厂、百货店、厨房 5.0~7.5☆回风格栅的推荐流速m/s位置近座位逗留区以上门下部门上部工业用流速m/s 2~3 3~4 4 3 ≥4布袋风管的压力损失：布袋送风不只只是传递气流，同时在进行径向送风，所以管道内风速是不断减少的，管道平均风速比传统风管小的多，铁皮风管有个经验数据1pa/m，布袋风管由于管径的不同阻力变化较大，但一般可以近似的认为0.3-0.5pa/m。

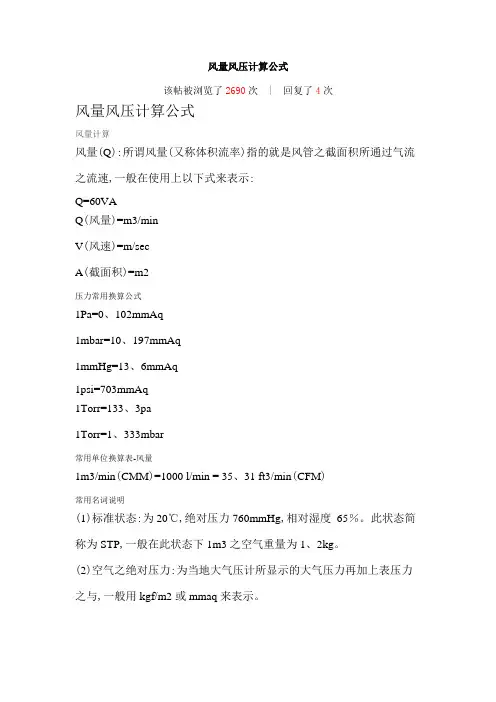

风量风压计算公式该帖被浏览了2690次| 回复了4次风量风压计算公式风量计算风量(Q):所谓风量(又称体积流率)指的就是风管之截面积所通过气流之流速,一般在使用上以下式来表示:Q=60VAQ(风量)=m3/minV(风速)=m/secA(截面积)=m2压力常用换算公式1Pa=0、102mmAq1mbar=10、197mmAq1mmHg=13、6mmAq1psi=703mmAq1Torr=133、3pa1Torr=1、333mbar常用单位换算表-风量1m3/min(CMM)=1000 l/min = 35、31 ft3/min(CFM)常用名词说明(1)标准状态:为20℃,绝对压力760mmHg,相对湿度65％。
此状态简称为STP,一般在此状态下1m3之空气重量为1、2kg。
(2)空气之绝对压力:为当地大气压计所显示的大气压力再加上表压力之与,一般用kgf/m2或mmaq来表示。
(3)基准状态:为0℃,绝对压力760mmHg,相对湿度0％。
此状态简称为NTP,一般在此状态下1m3之空气重量为1、293kg。
压力(1)静压(Ps):所谓静压就就是流体施加於器具表面且与表面垂直的力,在风机中一般就是由於重力与风扇之推动所造成,在使用上常以kgf/m2或mmaq来表示,且可以直接经过量测取得。
而在风机之风管中,任何方向之静压值皆为定值且也有正负之分,若静压值为正则表示风管目前正被胀大,若静压值为负则表示风管目前正受挤压。
(2)动压(Pv):所谓动压就就是流体在风管内流动之速度所形成之压力,在使用上常以kgf/m2或mmaq来表示、(3)全压(PT):所谓全压就就是静压与动压之与,在使用上常以kgf/m2或mmaq来表示。
在风机中全压值就是属固定,并不会因风管缩管而产生变化、风压与温度温度变化会影响空气之密度。
故在其她条件不变的情况下,温度变化时,其风压必须依下面之关系加以校正,以获得标准情况下之风压值:P = P’[(273 + t)/293] (mm Aq)同样,当空气密度变更时,其风压值可作如下之修正:P = P’(1、2/γ )(mm Aq)式中,等号右侧之值如P’、t、γ等之实测压力、温度与空气密度。
