防火门使用说明书(新)

防火门技术说明书本工程的防火门有钢质防火门、玻璃防火门、不锈钢防火门、木质防火门，防火门的材质详见防火门大样图1、钢质防火门（1）通过“中国消防产品质量认证委员会”检验，具有在有效期内的《产品型式认可证书》。

（2）通过“国家固定灭火系统和耐火构件质量监督检验中心”检验，具有在有效期内的《检验报告》。

（3）防火门内填充材料为不燃性或难燃性轻质防火型材，以保持平整度及保证防火性能在现场抽样达到防火检测要求；通过“国家固定灭火系统和耐火构件质量监督检验中心”检验，并且具有在有效期内的填充材料的《检验报告》。

（4）电镀锌钢板应采用上海宝山钢铁有限公司，武汉钢铁集团公司，首都钢铁集团公司的产品，门扇钢板厚度不小于1.0㎜，门框钢板厚度不小于2.0㎜，加固件应采用不小于1.2㎜厚的钢板，加固件如设有螺孔，钢板厚度应不小于2.50㎜；防火锁安装处要进行加固处理。

（5）防火密封条通过“国家固定灭火系统和耐火构件质量监督检验中心”检验，具有在有效期内的《检验报告》。

（6）表面静电喷塑。

（7）防火玻璃通过“国家固定灭火系统和耐火构件质量监督检验中心”检验，具有在有效期内的《检验报告》；2、木质防火门（1）通过“中国消防产品质量认证委员会”检验，具有在有效期内的《产品型式认可证书》。

（2）通过“国家固定灭火系统和耐火构件质量监督检验中心”检验，具有在有效期内的《检验报告》。

（3）防火门内填充材料为不燃性或难燃性轻质防火型材，以保持平整度及保证防火性能在现场抽样达到防火检测要求；通过“国家固定灭火系统和耐火构件质量监督检验中心”检验，并且具有在有效期内填充材料的的《检验报告》。

（4）防火密封条通过“国家固定灭火系统和耐火构件质量监督检验中心”检验，具有在有效期内的《检验报告》。

（5）防火玻璃通过“国家固定灭火系统和耐火构件质量监督检验中心”检验，具有在有效期内的《检验报告》；3、钢框玻璃防火门（1）通过“国家固定灭火系统和耐火构件质量监督检验中心”检验，具有在有效期内的《检验报告》。

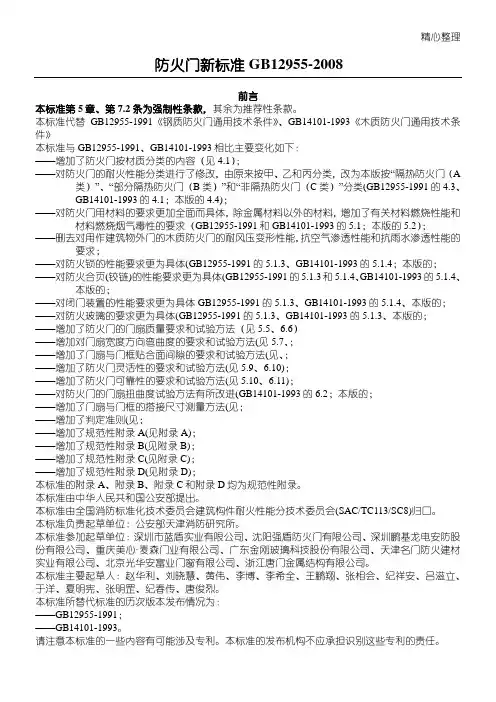

防火门新标准GB12955-2008前言本标准第5章、第7.2条为强制性条款，其余为推荐性条款。

本标准代替GB 12955-1991《钢质防火门通用技术条件》、GB 14101-1993《木质防火门通用技术条件》本标准与GB 12955-1991、GB 14101-1993相比主要变化如下：——增加了防火门按材质分类的内容（见4.1）；——对防火门的耐火性能分类进行了修改，由原来按甲、乙和丙分类，改为本版按“隔热防火门（A 类）”、“部分隔热防火门（B类）”和“非隔热防火门（C类）”分类(GB 12955-1991的4.3、GB 14101-1993的4.1；本版的4.4)；——对防火门用材料的要求更加全面而具体，除金属材料以外的材料，增加了有关材料燃烧性能和材料燃烧烟气毒性的要求（GB 12955-1991和GB 14101-1993的5.1；本版的5.2）；——删去对用作建筑物外门的木质防火门的耐风压变形性能，抗空气渗透性能和抗雨水渗透性能的要求；——对防火锁的性能要求更为具体(GB 12955-1991的5.1.3、GB 14101-1993的5.1.4；本版的5.3.1)；——对防火合页(铰链)的性能要求更为具体(GB 12955-1991的5.1.3和5.1.4、GB 14101-1993的5.1.4、本版的5.3.2)；——对闭门装置的性能要求更为具体GB 12955-1991的5.1.3、GB 14101-1993的5.1.4、本版的5.3.3)；——对防火玻璃的要求更为具体(GB 12955-1991的5.1.3、GB 14101-1993的5.1.3、本版的5.3.7)；——增加了防火门的门扇质量要求和试验方法（见5.5、6.6）——增加对门扇宽度方向弯曲度的要求和试验方法(见5.7、6.8.3)；——增加了门扇与门框贴合面间隙的要求和试验方法(见5.8.2.6、6.9.3)；——增加了防火门灵活性的要求和试验方法(见5.9、6.10)；——增加了防火门可靠性的要求和试验方法(见5.10、6.11)；——对防火门的门扇扭曲度试验方法有所改进(GB 14101-1993的6.2；本版的6.8.2)；——增加了门扇与门框的搭接尺寸测量方法(见6.9.1)；——增加了判定准则(见7.2.4)；——增加了规范性附录A(见附录A)；——增加了规范性附录B(见附录B)；——增加了规范性附录C(见附录C)；——增加了规范性附录D(见附录D)；本标准的附录A、附录B、附录C和附录D均为规范性附录。

2017年钢质防火门技术参数(总10页) -CAL-FENGHAI.-(YICAI)-Company One1-CAL-本页仅作为文档封面，使用请直接删除防火门产品说明书钢质防火门江西省南昌洪都消防设备有限公司编制目录一、产品概述：1）、使用领域2）、命名、代号及标记3）、技术参数4）、标准配置二、门的结构及制作工艺1）、产品结构2）、工艺流程三、产品质量1）、外观要求2）、尺寸要求3）、功能要求四、标志、包装、运输及贮存要求1）、标志2）、包装、运输和贮存五、产品安装及调试1）、作业条件2）、安装工艺3）、运行调试4）、安装过程保护六、产品维护、保养一、产品概述：1）、使用领域：防火门是建筑物防火分隔的措施之一，通常用在疏散通道或设备间、电井、管井等有防火要求的位置，要求能隔热、隔烟、防火。

防火门对防止烟、火的扩散和蔓延、减少损失起着重要作用防火门是用难燃材料（木材或钢材）制作门框、门扇骨架和门扇面板，门扇内填充对人体无毒无害的防火隔热材料，并配以防火五金配件所组成的具有一定耐火性能的门。

根据消防规范防火门均为向逃生方向单向开启，通道位置防火门不能设门槛，具有自动关闭功能。

双扇门应按顺序自动关闭。

钢质防火门可做静电喷涂、油漆、热转印等表面处理，选择不同颜色式样。

根据用户要求可开设玻璃孔，并加装防火玻璃。

2）、命名、代号及标记钢质防火门代号：GFM（标记图）1――单扇防火门代号2――双扇防火门代号。

注：多扇防火门（含有两个以上门扇的防火门），代号为门扇数量用数字表示。

b――门扇上带防火玻璃的防火门，无玻璃时代号略。

l――带亮窗防火门，无亮窗时代号略。

s――门框双槽口。

d――门框单槽口。

k――有下框的防火门，无下框时代号略。

5――右开门，单开门门扇顺时针方向关闭。

6――左开门，单开门门扇逆时针方向关闭。

代号示例:GFM-0921-bsk5乙-1表示钢质乙级单扇门防火门，洞口标志宽度为 900mm,高度为 2100mm。

防火门新标准 GB12955-2008前言本标准第5章、第7.2条为强制性条款，其余为推荐性条款。

本标准代替GB 12955-1991《钢质防火门通用技术条件》、GB 14101-1993《木质防火门通用技术条件》本标准与GB 12955-1991、GB 14101-1993相比主要变化如下：——增加了防火门按材质分类的内容（见4.1）；——对防火门的耐火性能分类进行了修改，由原来按甲、乙和丙分类，改为本版按“隔热防火门（A 类）”、“部分隔热防火门（B类）”和“非隔热防火门（C类）”分类 (GB 12955-1991的4.3、GB 14101-1993的4.1；本版的4.4)；——对防火门用材料的要求更加全面而具体，除金属材料以外的材料，增加了有关材料燃烧性能和材料燃烧烟气毒性的要求（GB 12955-1991和GB 14101-1993的5.1；本版的5.2）；——删去对用作建筑物外门的木质防火门的耐风压变形性能，抗空气渗透性能和抗雨水渗透性能的要求；——对防火锁的性能要求更为具体(GB 12955-1991的5.1.3、GB 14101-1993的5.1.4；本版的5.3.1)；——对防火合页(铰链)的性能要求更为具体(GB 12955-1991的5.1.3和5.1.4、GB 14101-1993的5.1.4、本版的5.3.2)；——对闭门装置的性能要求更为具体GB 12955-1991的5.1.3、GB 14101-1993的5.1.4、本版的5.3.3)；——对防火玻璃的要求更为具体(GB 12955-1991的5.1.3、GB 14101-1993的5.1.3、本版的5.3.7)；——增加了防火门的门扇质量要求和试验方法（见5.5、6.6）——增加对门扇宽度方向弯曲度的要求和试验方法(见5.7、6.8.3)；——增加了门扇与门框贴合面间隙的要求和试验方法(见5.8.2.6、6.9.3)；——增加了防火门灵活性的要求和试验方法(见5.9、6.10)；——增加了防火门可靠性的要求和试验方法(见5.10、6.11)；——对防火门的门扇扭曲度试验方法有所改进(GB 14101-1993的6.2；本版的6.8.2)；——增加了门扇与门框的搭接尺寸测量方法(见6.9.1)；——增加了判定准则(见7.2.4)；——增加了规范性附录A(见附录A)；——增加了规范性附录B(见附录B)；——增加了规范性附录C(见附录C)；——增加了规范性附录D(见附录D)；本标准的附录 A、附录 B、附录 C和附录 D均为规范性附录。

查规范网 ICS 13.220.50C 82防火门Fire resistant doorsets国家质量监督检验检疫总局 国家标准化管理委员会标准分享网 感谢网友 薰衣草~~ 分享此标准GB 12955－2008目次前言 (II)1 范围 (1)2 规范性引用文件 (1)3 术语和定义 (1)4 分类、代号与标记 (2)5 要求 (4)5.1一般要求 (5)5.2材料 (5)5.3配件 (6)5.4加工工艺和外观质量 (6)5.5门扇质量 (7)5.6尺寸极限偏差 (7)5.7形位公差 (7)5.8配合公差 (8)5.9灵活性 (8)5.10可靠性 (8)5.11耐火性能 (8)6 试验方法 (8)6.1试件要求 (8)6.2仪器设备的准确度 (8)6.3材料 (9)6.4配件 (9)6.5加工工艺和外观质量 (10)6.6门扇质量 (10)6.7尺寸公差 (10)6.8形位公差 (12)6.9配合公差 (15)6.10灵活性 (16)6.11可靠性 (16)6.12耐火性能 (17)7 检验规则 (17)7.1出厂检验 (17)7.2型式检验 (17)8 标志、包装、运输和贮存 (19)附录A （规范性附录）防火锁的要求和试验方法 (21)附录B （规范性附录）防火铰链（合页）的耐火性能要求和试验方法 (22)附录C （规范性附录）防火顺序器的耐火性能要求和试验方法 (23)附录D （规范性附录）防火插销的耐火性能要求和试验方法 (24)GB 12955－2008前言本标准第5章、第7.2条为强制性条款，其余为推荐性条款。

本标准代替GB 12955-1991《钢质防火门通用技术条件》、GB 14101-1993《木质防火门通用技术条件》本标准与GB 12955-1991、GB 14101-1993相比主要变化如下：——增加了防火门按材质分类的内容（见4.1）；——对防火门的耐火性能分类进行了修改，由原来按甲、乙和丙分类，改为本版按“隔热防火门（A 类）”、“部分隔热防火门（B类）”和“非隔热防火门（C类）”分类 (GB 12955-1991的4.3、GB 14101-1993的4.1；本版的4.4)；——对防火门用材料的要求更加全面而具体，除金属材料以外的材料，增加了有关材料燃烧性能和材料燃烧烟气毒性的要求（GB 12955-1991和GB 14101-1993的5.1；本版的5.2）；——删去对用作建筑物外门的木质防火门的耐风压变形性能，抗空气渗透性能和抗雨水渗透性能的要求；——对防火锁的性能要求更为具体(GB 12955-1991的5.1.3、GB 14101-1993的5.1.4；本版的5.3.1)；——对防火合页(铰链)的性能要求更为具体(GB 12955-1991的5.1.3和5.1.4、GB 14101-1993的5.1.4、本版的5.3.2)；——对闭门装置的性能要求更为具体GB12955-1991的5.1.3、GB14101-1993的5.1.4、本版的5.3.3)；——对防火玻璃的要求更为具体(GB 12955-1991的 5.1.3、GB 14101-1993的 5.1.3、本版的5.3.7)；——增加了防火门的门扇质量要求和试验方法（见5.5、6.6）——增加对门扇宽度方向弯曲度的要求和试验方法(见5.7、6.8.3)；——增加了门扇与门框贴合面间隙的要求和试验方法(见5.8.2.6、6.9.3)；——增加了防火门灵活性的要求和试验方法(见5.9、6.10)；——增加了防火门可靠性的要求和试验方法(见5.10、6.11)；——对防火门的门扇扭曲度试验方法有所改进(GB 14101-1993的6.2；本版的6.8.2)；——增加了门扇与门框的搭接尺寸测量方法(见6.9.1)；——增加了判定准则(见7.2.4)；——增加了规范性附录A(见附录A)；——增加了规范性附录B(见附录B)；——增加了规范性附录C(见附录C)；——增加了规范性附录D(见附录D)；本标准的附录A、附录B、附录C和附录D均为规范性附录。

防火门新标准HUA system office room 【HUA16H-TTMS2A-HUAS8Q8-HUAH1688】防火门新标准 GB12955-2008前言本标准第5章、第7.2条为强制性条款，其余为推荐性条款。

本标准代替GB 12955-1991《钢质防火门通用技术条件》、GB 14101-1993《木质防火门通用技术条件》本标准与GB 12955-1991、GB 14101-1993相比主要变化如下：——增加了防火门按材质分类的内容（见4.1）；——对防火门的耐火性能分类进行了修改，由原来按甲、乙和丙分类，改为本版按“隔热防火门（A 类）”、“部分隔热防火门（B类）”和“非隔热防火门（C类）”分类 (GB 12955-1991的4.3、GB 14101-1993的4.1；本版的4.4)；——对防火门用材料的要求更加全面而具体，除金属材料以外的材料，增加了有关材料燃烧性能和材料燃烧烟气毒性的要求（GB 12955-1991和GB 14101-1993的5.1；本版的5.2）；——删去对用作建筑物外门的木质防火门的耐风压变形性能，抗空气渗透性能和抗雨水渗透性能的要求；——对防火锁的性能要求更为具体(GB 12955-1991的5.1.3、GB 14101-1993的5.1.4；本版的；——对防火合页(铰链)的性能要求更为具体(GB 12955-1991的5.1.3和5.1.4、GB 14101-1993的5.1.4、本版的；——对闭门装置的性能要求更为具体GB 12955-1991的5.1.3、GB 14101-1993的5.1.4、本版的；——对防火玻璃的要求更为具体(GB 12955-1991的5.1.3、GB 14101-1993的5.1.3、本版的；——增加了防火门的门扇质量要求和试验方法（见5.5、6.6）——增加对门扇宽度方向弯曲度的要求和试验方法(见5.7、；——增加了门扇与门框贴合面间隙的要求和试验方法(见、；——增加了防火门灵活性的要求和试验方法(见5.9、6.10)；——增加了防火门可靠性的要求和试验方法(见5.10、6.11)；——对防火门的门扇扭曲度试验方法有所改进(GB 14101-1993的6.2；本版的；——增加了门扇与门框的搭接尺寸测量方法(见；——增加了判定准则(见；——增加了规范性附录A(见附录A)；——增加了规范性附录B(见附录B)；——增加了规范性附录C(见附录C)；——增加了规范性附录D(见附录D)；本标准的附录 A、附录 B、附录 C和附录 D均为规范性附录。

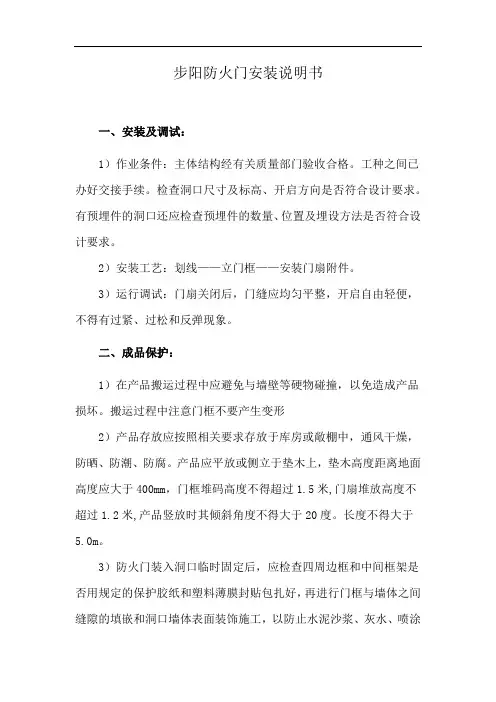

步阳防火门安装说明书一、安装及调试：1）作业条件：主体结构经有关质量部门验收合格。

工种之间已办好交接手续。

检查洞口尺寸及标高、开启方向是否符合设计要求。

有预埋件的洞口还应检查预埋件的数量、位置及埋设方法是否符合设计要求。

2）安装工艺：划线——立门框——安装门扇附件。

3）运行调试：门扇关闭后，门缝应均匀平整，开启自由轻便，不得有过紧、过松和反弹现象。

二、成品保护：1）在产品搬运过程中应避免与墙壁等硬物碰撞，以免造成产品损坏。

搬运过程中注意门框不要产生变形2）产品存放应按照相关要求存放于库房或敞棚中，通风干燥，防晒、防潮、防腐。

产品应平放或侧立于垫木上，垫木高度距离地面高度应大于400mm，门框堆码高度不得超过1.5米,门扇堆放高度不超过1.2米,产品竖放时其倾斜角度不得大于20度。

长度不得大于5.0m。

3）防火门装入洞口临时固定后，应检查四周边框和中间框架是否用规定的保护胶纸和塑料薄膜封贴包扎好，再进行门框与墙体之间缝隙的填嵌和洞口墙体表面装饰施工，以防止水泥沙浆、灰水、喷涂材料等污染和损坏门体表面。

在室内外湿作业未完成前，不能破坏门表面的保护材料。

并对通道处的门框1-2米处进行保护，防止进出撞坏。

带下坎的门要对下坎进行保护，垫木或其它方式。

在工程总体完成后再进行挂门扇等工作。

其它五金为了防止丢失应在消防验收前安装。

三、维护保养事项：保持室内空气流通，避免过于潮湿或浸水。

门扇防火玻璃严禁雨淋浸水。

防火锁把手定期加固紧固螺丝，以免松动脱落。

闭门器如有速度过快或过慢现象应及时调整调节螺丝。

合页定期上油润滑。

保持开关灵活。

注意事项：门把手和闭门器为易损部件，应正确使用，定期检修以延长其寿命。

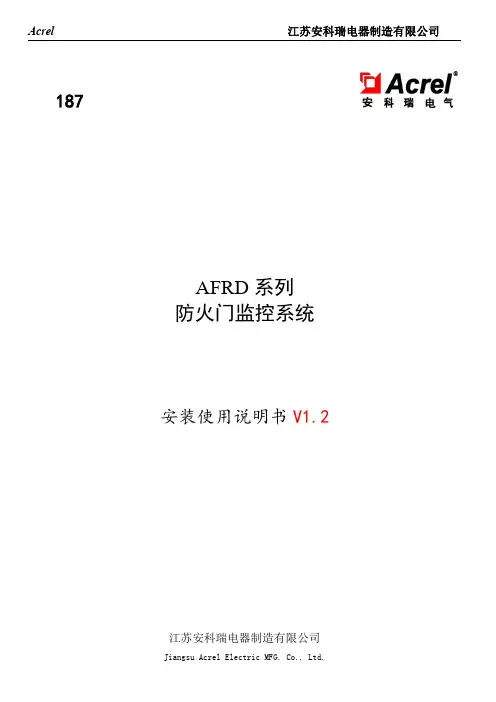

187AFRD系列防火门监控系统安装使用说明书V1.2江苏安科瑞电器制造有限公司Jiangsu Acrel Electric MFG.Co.,Ltd.目录1.AFRD100防火门监控系统简介 (1)1.1.防火门监控系统设计依据 (1)1.2.系统功能简介 (1)1.3.适用场所 (1)1.4.系统组成 (1)2.防火门监控器 (2)2.1.产品概述 (2)2.2.产品特性 (2)2.3.技术参数 (3)2.4.面板元件布置及功能说明 (3)2.5.外形尺寸 (4)2.6.接线 (4)2.7.软件操作画面 (4)2.7.1设备启动与登录 (4)2.8.安装 (10)3.防火门区域分机 (11)3.1.产品概述 (11)3.2.产品特性 (11)3.3.技术参数 (11)3.4.面板元件布置及功能说明 (11)3.5.外形尺寸及接线端子图 (12)3.6.接线 (13)3.7.安装 (13)4.防火门集中电源 (13)4.1.产品概述 (13)4.2.产品特性 (13)4.3.技术参数 (14)4.4.面板元件布置及功能说明 (14)4.5.接线 (15)4.6.安装 (15)5.AFRD系列防火门监控模块 (16)5.1.产品概述 (16)5.2.产品特性 (16)5.3.技术参数 (16)5.4.面板元件布置及功能说明 (16)5.5.外形尺寸 (17)5.6.接线 (18)5.7.安装 (19)5.7.1一体式监控模块 (19)6.AFRD-MC门磁开关 (20)6.1.产品概述 (20)6.2.产品特性 (20)6.3.使用环境 (20)6.4.外形尺寸 (21)6.5.安装 (21)7.AFRD-BMQ电动闭门器 (21)7.1.产品概述 (21)7.2.产品特性 (21)7.3.技术参数 (21)7.4.外形尺寸 (22)7.5.接线 (22)7.6.安装 (22)7.7.操作说明 (23)8.AFRD-DC电磁释放器 (23)8.1.产品概述 (23)8.2.产品特性 (23)8.3.技术参数 (23)8.4.外形尺寸 (24)8.5.接线 (24)8.6.安装 (24)8.7.操作说明 (25)9.注意事项 (25)9.1.施工 (25)9.2.调试 (25)1.AFRD100防火门监控系统简介AFRD100防火门监控系统，是根据国家现行规范标准由安科瑞电气股份有限公司研发的全数字化独立运行的系统，已通过国家消防电子产品质量监督检验中心的试验认证，并取得相关产品合格报告，现均已批量生产并在全国得到广泛的应用。

防火门新标准 GB12955-2008前言本标准第5章、第7.2条为强制性条款，其余为推荐性条款。

本标准代替GB 12955-1991《钢质防火门通用技术条件》、GB 14101-1993《木质防火门通用技术条件》本标准与GB 12955-1991、GB 14101-1993相比主要变化如下：——增加了防火门按材质分类的内容（见4.1）；——对防火门的耐火性能分类进行了修改，由原来按甲、乙和丙分类，改为本版按“隔热防火门（A 类）”、“部分隔热防火门（B类）”和“非隔热防火门（C类）”分类 (GB 12955-1991的4.3、GB 14101-1993的4.1；本版的4.4)；——对防火门用材料的要求更加全面而具体，除金属材料以外的材料，增加了有关材料燃烧性能和材料燃烧烟气毒性的要求（GB 12955-1991和GB 14101-1993的5.1；本版的5.2）；——删去对用作建筑物外门的木质防火门的耐风压变形性能，抗空气渗透性能和抗雨水渗透性能的要求；——对防火锁的性能要求更为具体(GB 12955-1991的5.1.3、GB 14101-1993的5.1.4；本版的5.3.1)；——对防火合页(铰链)的性能要求更为具体(GB 12955-1991的5.1.3和5.1.4、GB 14101-1993的5.1.4、本版的5.3.2)；——对闭门装置的性能要求更为具体GB 12955-1991的5.1.3、GB 14101-1993的5.1.4、本版的5.3.3)；——对防火玻璃的要求更为具体(GB 12955-1991的5.1.3、GB 14101-1993的5.1.3、本版的5.3.7)；——增加了防火门的门扇质量要求和试验方法（见5.5、6.6）——增加对门扇宽度方向弯曲度的要求和试验方法(见5.7、6.8.3)；——增加了门扇与门框贴合面间隙的要求和试验方法(见5.8.2.6、6.9.3)；——增加了防火门灵活性的要求和试验方法(见5.9、6.10)；——增加了防火门可靠性的要求和试验方法(见5.10、6.11)；——对防火门的门扇扭曲度试验方法有所改进(GB 14101-1993的6.2；本版的6.8.2)；——增加了门扇与门框的搭接尺寸测量方法(见6.9.1)；——增加了判定准则(见7.2.4)；——增加了规范性附录A(见附录A)；——增加了规范性附录B(见附录B)；——增加了规范性附录C(见附录C)；——增加了规范性附录D(见附录D)；本标准的附录 A、附录 B、附录 C和附录 D均为规范性附录。
