防火门门磁开关的安装方法及安装示意图—乐鸟

门磁开关操作手册法律声明版权所有©杭州海康威视数字技术股份有限公司2020。

保留一切权利。

本手册的任何部分，包括文字、图片、图形等均归属于杭州海康威视数字技术股份有限公司或其关联公司（以下简称“海康威视”）。

未经书面许可，任何单位或个人不得以任何方式摘录、复制、翻译、修改本手册的全部或部分。

除非另有约定，海康威视不对本手册提供任何明示或默示的声明或保证。

关于本产品本手册描述的产品仅供中国大陆地区销售和使用。

本产品只能在购买地所在国家或地区享受售后服务及维保方案。

关于本手册本手册仅作为相关产品的指导说明，可能与实际产品存在差异，请以实物为准。

因产品版本升级或其他需要，海康威视可能对本手册进行更新，如您需要最新版手册，请您登录海康威视官网查阅（）。

海康威视建议您在专业人员的指导下使用本手册。

商标声明●为海康威视的注册商标。

●本手册涉及的其他商标由其所有人各自拥有。

责任声明●在法律允许的最大范围内，本手册以及所描述的产品（包含其硬件、软件、固件等）均“按照现状”提供，可能存在瑕疵或错误。

海康威视不提供任何形式的明示或默示保证，包括但不限于适销性、质量满意度、适合特定目的等保证；亦不对使用本手册或使用海康威视产品导致的任何特殊、附带、偶然或间接的损害进行赔偿，包括但不限于商业利润损失、系统故障、数据或文档丢失产生的损失。

●您知悉互联网的开放性特点，您将产品接入互联网可能存在网络攻击、黑客攻击、病毒感染等风险，海康威视不对因此造成的产品工作异常、信息泄露等问题承担责任，但海康威视将及时为您提供产品相关技术支持。

●使用本产品时，请您严格遵循适用的法律法规，避免侵犯第三方权利，包括但不限于公开权、知识产权、数据权利或其他隐私权。

您亦不得将本产品用于大规模杀伤性武器、生化武器、核爆炸或任何不安全的核能利用或侵犯人权的用途。

●如本手册内容与适用的法律相冲突，则以法律规定为准。

前言本节内容的目的是确保用户通过本手册能够正确使用产品，以避免操作中的危险或财产损失。

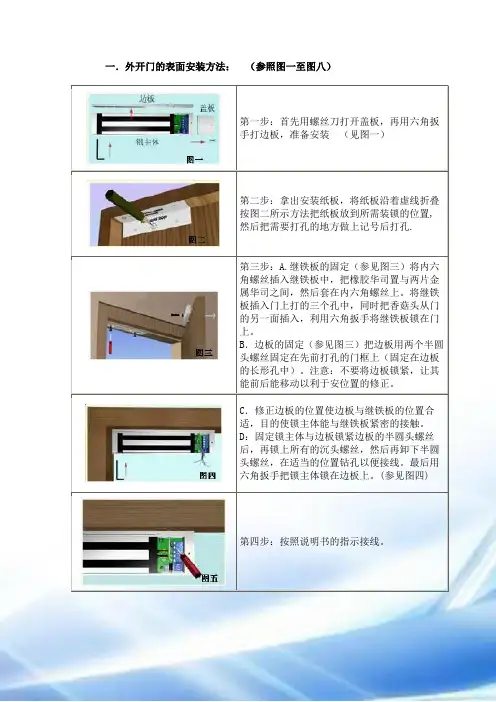

一．外开门的表面安装方法：（参照图一至图八）第一步：首先用螺丝刀打开盖板，再用六角扳手打边板，准备安装（见图一）第二步：拿出安装纸板，将纸板沿着虚线折叠按图二所示方法把纸板放到所需装锁的位置,然后把需要打孔的地方做上记号后打孔.第三步：A.继铁板的固定（参见图三）将内六角螺丝插入继铁板中，把橡胶华司置与两片金属华司之间，然后套在内六角螺丝上。

将继铁板插入门上打的三个孔中，同时把香菇头从门的另一面插入，利用六角扳手将继铁板锁在门上。

B．边板的固定（参见图三）把边板用两个半圆头螺丝固定在先前打孔的门框上（固定在边板的长形孔中）。

注意：不要将边板锁紧，让其能前后能移动以利于安位置的修正。

C．修正边板的位置使边板与继铁板的位置合适，目的使锁主体能与继铁板紧密的接触。

D：固定锁主体与边板锁紧边板的半圆头螺丝后，再锁上所有的沉头螺丝，然后再卸下半圆头螺丝，在适当的位置钻孔以便接线。

最后用六角扳手把锁主体锁在边板上。

(参见图四)第四步：按照说明书的指示接线。

第五步：盖上盖板，把小铝柱体塞进锁主体参见图五的螺丝孔中。

参见图六图七与图八所示为典型的外开门外置式的安装式样★安装注意事项在安装继铁板的时候，不要把它锁紧，让其能轻微摇摆以利于和锁主体自然的结合。

二、内开门的表面安装(ZL型支架的安装方法）：解决外装磁力锁的内装问题。

内开门做表面安装时需要有辅助配件来协助安装，我们选用富有装饰性的优质进口铝材来制做这种安装配件：Z&L支架。

每套Z&L支架含三块铝材配件,其中较长的一块L1是配给锁主体使用;另外两块较短的Z2、Z3配给继铁板用。

Z2是安装在门上的，边上有五个沉孔，是用于固定在门上;Z3是用于固定继铁板的,边上有三个孔,中心孔应与继铁板的中心孔对齐.下面介绍安装方法。

a. 先将Z&L支架中的L1支架放在装锁的位置上，用M5*25的自攻螺丝固定于门框或墙面上。

b．用六角扳手将锁主体锁在L1支架上。

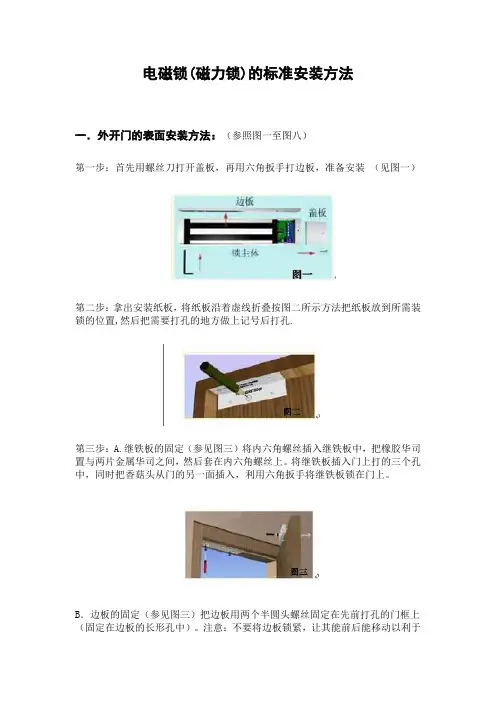

电磁锁(磁力锁)的标准安装方法一．外开门的表面安装方法：（参照图一至图八）第一步：首先用螺丝刀打开盖板，再用六角扳手打边板，准备安装（见图一）第二步：拿出安装纸板，将纸板沿着虚线折叠按图二所示方法把纸板放到所需装锁的位置,然后把需要打孔的地方做上记号后打孔.第三步：A.继铁板的固定（参见图三）将内六角螺丝插入继铁板中，把橡胶华司置与两片金属华司之间，然后套在内六角螺丝上。

将继铁板插入门上打的三个孔中，同时把香菇头从门的另一面插入，利用六角扳手将继铁板锁在门上。

B．边板的固定（参见图三）把边板用两个半圆头螺丝固定在先前打孔的门框上（固定在边板的长形孔中）。

注意：不要将边板锁紧，让其能前后能移动以利于安位置的修正。

C．修正边板的位置使边板与继铁板的位置合适，目的使锁主体能与继铁板紧密的接触。

D：固定锁主体与边板锁紧边板的半圆头螺丝后，再锁上所有的沉头螺丝，然后再卸下半圆头螺丝，在适当的位置钻孔以便接线。

最后用六角扳手把锁主体锁在边板上。

(参见图四)第四步：按照说明书的指示接线。

第五步：盖上盖板，把小铝柱体塞进锁主体参见图五的螺丝孔中。

参见图六图七与图八所示为典型的外开门外置式的安装式样★安装注意事项在安装继铁板的时候，不要把它锁紧，让其能轻微摇摆以利于和锁主体自然的结合。

二、内开门的表面安装(ZL型支架的安装方法）：解决外装磁力锁的内装问题。

内开门做表面安装时需要有辅助配件来协助安装，我们选用富有装饰性的优质进口铝材来制做这种安装配件：Z&L支架。

每套Z&L支架含三块铝材配件,其中较长的一块L1是配给锁主体使用;另外两块较短的Z2、Z3配给继铁板用。

Z2是安装在门上的，边上有五个沉孔，是用于固定在门上;Z3是用于固定继铁板的,边上有三个孔,中心孔应与继铁板的中心孔对齐.下面介绍安装方法。

a.先将Z&L支架中的L1支架放在装锁的位置上，用M5*25的自攻螺丝固定于门框或墙面上。

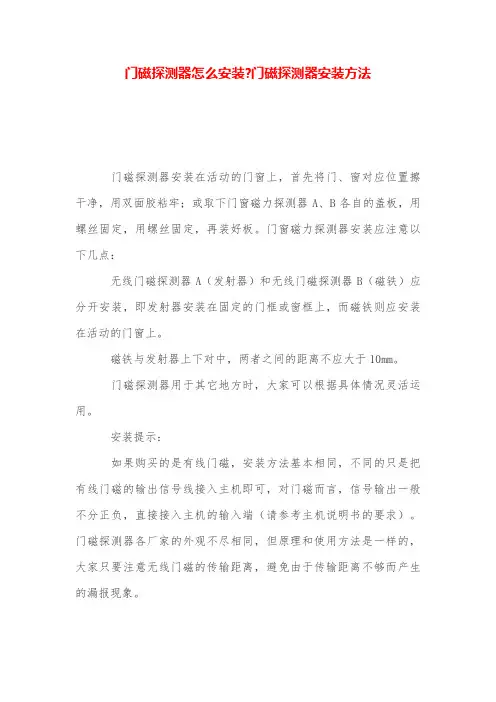

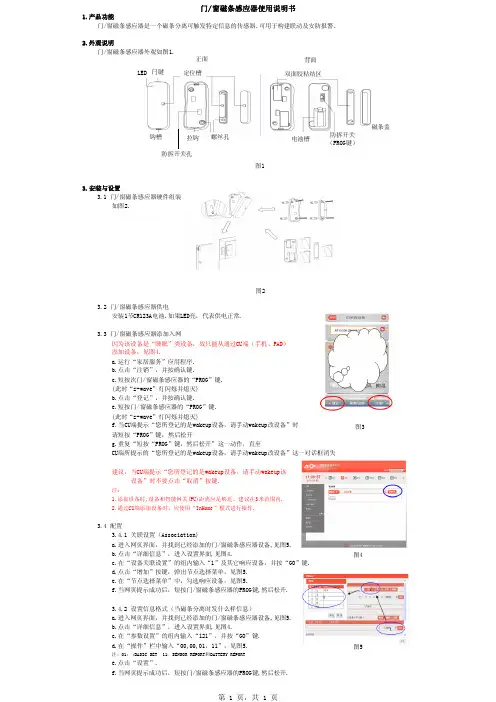

门磁探测器怎么安装?门磁探测器安装方法门磁探测器安装在活动的门窗上，首先将门、窗对应位置擦干净，用双面胶粘牢；或取下门窗磁力探测器A、B各自的盖板，用螺丝固定，用螺丝固定，再装好板。

门窗磁力探测器安装应注意以下几点：无线门磁探测器A（发射器）和无线门磁探测器B（磁铁）应分开安装，即发射器安装在固定的门框或窗框上，而磁铁则应安装在活动的门窗上。

磁铁与发射器上下对中，两者之间的距离不应大于10mm。

门磁探测器用于其它地方时，大家可以根据具体情况灵活运用。

安装提示：如果购买的是有线门磁，安装方法基本相同，不同的只是把有线门磁的输出信号线接入主机即可，对门磁而言，信号输出一般不分正负，直接接入主机的输入端（请参考主机说明书的要求）。

门磁探测器各厂家的外观不尽相同，但原理和使用方法是一样的，大家只要注意无线门磁的传输距离，避免由于传输距离不够而产生的漏报现象。

1、门磁探测器安装在您需要进行布控的门或窗的门框上，即把门磁探测器(主件，副件)固定在门窗的边框上。

2、其误报率与安装的位置有极大的关系，推荐的安装位置应该是主件和副件间隙≤2mm。

版权申明本文部分内容，包括文字、图片、以及设计等在网上搜集整理。

版权为潘宏亮个人所有This article includes some parts, including text, pictures, and design. Copyright is Pan Hongliang's personal ownership.用户可将本文的内容或服务用于个人学习、研究或欣赏，以及其他非商业性或非盈利性用途，但同时应遵守著作权法及其他相关法律的规定，不得侵犯本网站及相关权利人的合法权利。

除此以外，将本文任何内容或服务用于其他用途时，须征得本人及相关权利人的书面许可，并支付报酬。

Users may use the contents or services of thisarticle for personal study, research or appreciation, and other non-commercial or non-profit purposes, but at the same time, they shall abide by the provisions of copyright law and other relevant laws, and shall not infringe uponthe legitimate rights of this website and its relevant obligees. In addition, when any content or service of this article is used for other purposes, written permission and remuneration shall be obtained from the person concerned and the relevant obligee.转载或引用本文内容必须是以新闻性或资料性公共免费信息为使用目的的合理、善意引用，不得对本文内容原意进行曲解、修改，并自负版权等法律责任。

读卡器(电锁线门磁线出门按钮线(穿PVC管)至门禁控制器单扇木门出门按钮线门磁线电锁线(穿PVC管)至门禁控制器读卡器(单扇木门(穿PVC管)电锁线门磁线出门按钮线至门禁控制器读卡器(双扇木门读卡器(至门禁控制器(穿PVC管)出门按钮线门磁线电锁线双扇防火门读卡器(至门禁控制器出门按钮线门磁线电锁线(穿PVC管)双扇有框玻璃门读卡器(至门禁控制器出门按钮线门磁线电锁线(穿PVC管)双扇无框玻璃门(门夹锁)读卡器((穿PVC管)电锁线门磁线出门按钮线至门禁控制器双扇无框玻璃门(电插锁)出门按钮读卡器、出门按钮安装位置侧视图安装说明：读卡器安装在门外，距门框边100~200mm ，离地1300~1400mm 处。

不能倒装或倾斜安装。

出门按钮安装在门内，距门框边100~200mm ，离地1300~1400mm 处。

至门禁控制器130双向读卡门读卡器安装示意图双向读卡门内、外均安装读卡器，不安装出门按钮；读卡器不能安装在墙两面的相对位置，应错开150mm 左右以避免相互干扰，或分别安装在门的左右两侧。

门磁安装在电锁附近20~80mm 处，要求安装平整，门磁两端中心位置误差小于2mm 。

电锁安装木门锁（阴极锁）距门框中间离地900~1000mm处，在木框内安装。

要求平整、稳固。

金属门锁、磁力锁安装在门上框距门边50mm处，要求平整、稳固。

玻璃门锁安装在门上框距门边50mm处，深入框内安装。

要求平整、稳固。

双扇门两把电插锁（或门夹锁）电源线并联，门磁信号线串联。

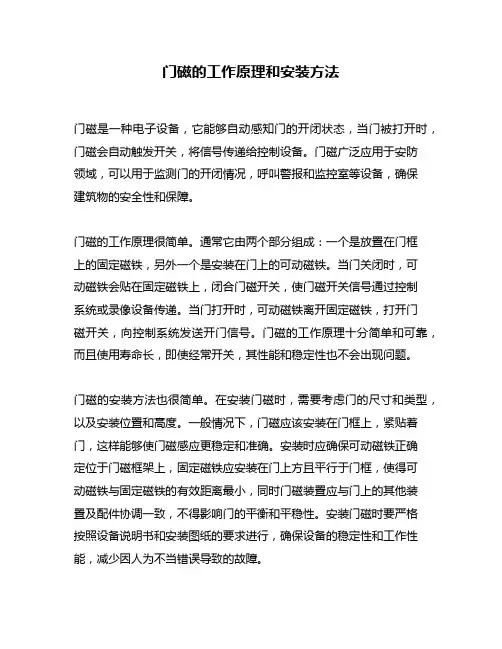

门磁的工作原理和安装方法
门磁是一种电子设备，它能够自动感知门的开闭状态，当门被打开时，门磁会自动触发开关，将信号传递给控制设备。

门磁广泛应用于安防
领域，可以用于监测门的开闭情况，呼叫警报和监控室等设备，确保
建筑物的安全性和保障。

门磁的工作原理很简单。

通常它由两个部分组成：一个是放置在门框
上的固定磁铁，另外一个是安装在门上的可动磁铁。

当门关闭时，可
动磁铁会贴在固定磁铁上，闭合门磁开关，使门磁开关信号通过控制
系统或录像设备传递。

当门打开时，可动磁铁离开固定磁铁，打开门
磁开关，向控制系统发送开门信号。

门磁的工作原理十分简单和可靠，而且使用寿命长，即使经常开关，其性能和稳定性也不会出现问题。

门磁的安装方法也很简单。

在安装门磁时，需要考虑门的尺寸和类型，以及安装位置和高度。

一般情况下，门磁应该安装在门框上，紧贴着门，这样能够使门磁感应更稳定和准确。

安装时应确保可动磁铁正确
定位于门磁框架上，固定磁铁应安装在门上方且平行于门框，使得可
动磁铁与固定磁铁的有效距离最小，同时门磁装置应与门上的其他装
置及配件协调一致，不得影响门的平衡和平稳性。

安装门磁时要严格
按照设备说明书和安装图纸的要求进行，确保设备的稳定性和工作性能，减少因人为不当错误导致的故障。

最后，门磁是一种非常常见和实用的电子设备，在各种建筑物中广泛
应用。

它的工作原理简单，安装方法也很简单，只要按照设备说明书
和安装图纸要求进行，就可以很好的使用。

门磁的应用能够增强建筑
物的安全性和保障，减少人员损失和财产损失，它的重要性不容忽视。

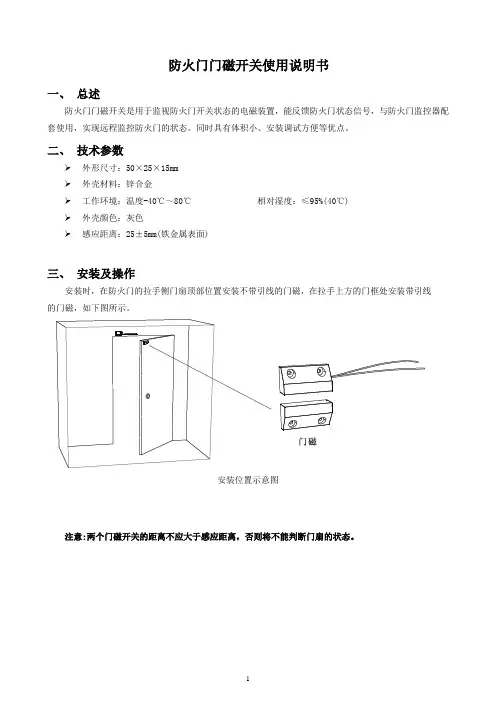

防火门门磁开关使用说明书
一、总述
防火门门磁开关是用于监视防火门开关状态的电磁装置，能反馈防火门状态信号，与防火门监控器配套使用，实现远程监控防火门的状态。

同时具有体积小、安装调试方便等优点。

二、技术参数
外形尺寸：50×25×15mm
外壳材料：锌合金
工作环境：温度-40℃～80℃相对湿度：≤95%(40℃)
外壳颜色：灰色
感应距离：25±5mm(铁金属表面)
三、安装及操作
安装时，在防火门的拉手侧门扇顶部位置安装不带引线的门磁，在拉手上方的门框处安装带引线
的门磁，如下图所示。

安装位置示意图
注意:两个门磁开关的距离不应大于感应距离，否则将不能判断门扇的状态。

1。

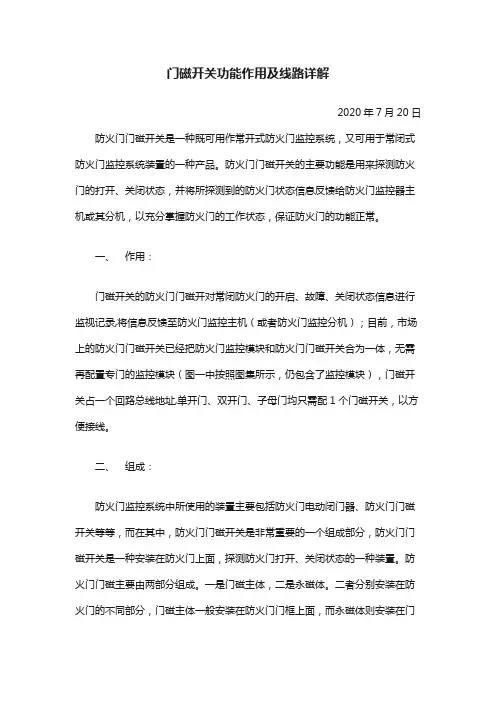

门磁开关功能作用及线路详解2020年7月20日防火门门磁开关是一种既可用作常开式防火门监控系统，又可用于常闭式防火门监控系统装置的一种产品。

防火门门磁开关的主要功能是用来探测防火门的打开、关闭状态，并将所探测到的防火门状态信息反馈给防火门监控器主机或其分机，以充分掌握防火门的工作状态，保证防火门的功能正常。

一、作用：门磁开关的防火门门磁开对常闭防火门的开启、故障、关闭状态信息进行监视记录,将信息反馈至防火门监控主机（或者防火门监控分机）；目前，市场上的防火门门磁开关已经把防火门监控模块和防火门门磁开关合为一体，无需再配置专门的监控模块（图一中按照图集所示，仍包含了监控模块），门磁开关占一个回路总线地址,单开门、双开门、子母门均只需配1个门磁开关，以方便接线。

二、组成：防火门监控系统中所使用的装置主要包括防火门电动闭门器、防火门门磁开关等等，而在其中，防火门门磁开关是非常重要的一个组成部分，防火门门磁开关是一种安装在防火门上面，探测防火门打开、关闭状态的一种装置。

防火门门磁主要由两部分组成。

一是门磁主体，二是永磁体。

二者分别安装在防火门的不同部分，门磁主体一般安装在防火门门框上面，而永磁体则安装在门扇上面，考虑到永磁体的磁性范围，防火门门磁开关的门磁主体和永磁体之间的距离不宜过大。

门磁主体安装在门框上，永磁体安装在门扇上。

在安装时，建议门磁主体和永磁体间的距离不超过25mm，因不同永磁体磁性不同，所以距离可根据安装实际情况作适当调整。

门磁主体和永磁主体的位置越靠近门框检测精度越高。

三、意义：对于常闭防火门来说，防火门门磁开关是非常重要的。

当电动闭门器将门关上的时候，需要防火门门磁开关来检测门是否关闭完全，同时反应给消防主机。

常闭防火门偶尔也会有被认为打开的时候，如果没有防火门门磁开关来检测常闭防火门的状态，当常闭防火门被认为处于常开的状态，如若遇到火灾等情况，则常闭防火门无法起到阻隔火势，烟雾的作用，逃生通道自然也就没有起到逃生的作用。

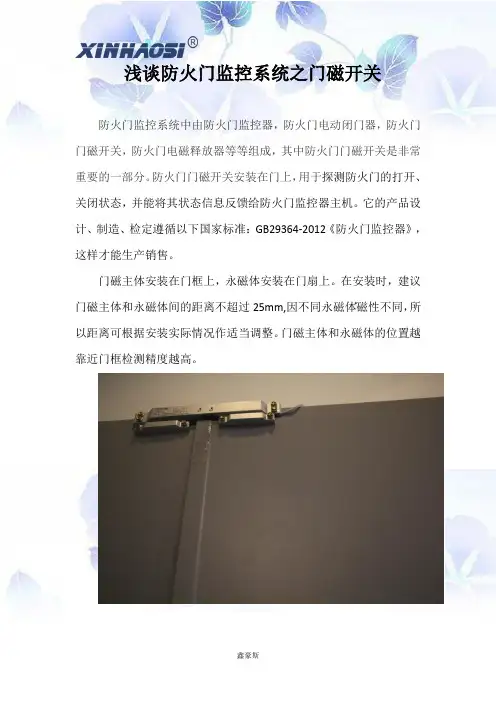

浅谈防火门监控系统之门磁开关
防火门监控系统中由防火门监控器，防火门电动闭门器，防火门门磁开关，防火门电磁释放器等等组成，其中防火门门磁开关是非常重要的一部分。

防火门门磁开关安装在门上，用于探测防火门的打开、关闭状态，并能将其状态信息反馈给防火门监控器主机。

它的产品设计、制造、检定遵循以下国家标准：GB29364-2012《防火门监控器》，这样才能生产销售。

门磁主体安装在门框上，永磁体安装在门扇上。

在安装时，建议门磁主体和永磁体间的距离不超过25mm,因不同永磁体磁性不同，所以距离可根据安装实际情况作适当调整。

门磁主体和永磁体的位置越靠近门框检测精度越高。

防火门门磁开关一般适用于常闭防火门，≤2mW超低功耗，节能环保。

两总线无极性设计，降低布线成本，且能避免现场因接线错误导致的损失。

内置接线端子，无需安装接线盒。

但是针对单开门和双开门，要选用不同型号的防火门门磁开关。

对于常闭防火门来说，防火门门磁开关是非常重要的。

当电动闭门器将门关上的时候，需要防火门门磁开关来检测门是否关闭完全，同时反应给消防主机。

常闭防火门偶尔也会有被认为打开的时候，如果没有防火门门磁开关来检测常闭防火门的状态，当常闭防火门被认为处于常开的状态，如若遇到火灾等情况，则常闭防火门无法起到阻隔火势，烟雾的作用，逃生通道自然也就没有起到逃生的作用。

因此安装防火门门磁开关是非常必要的。

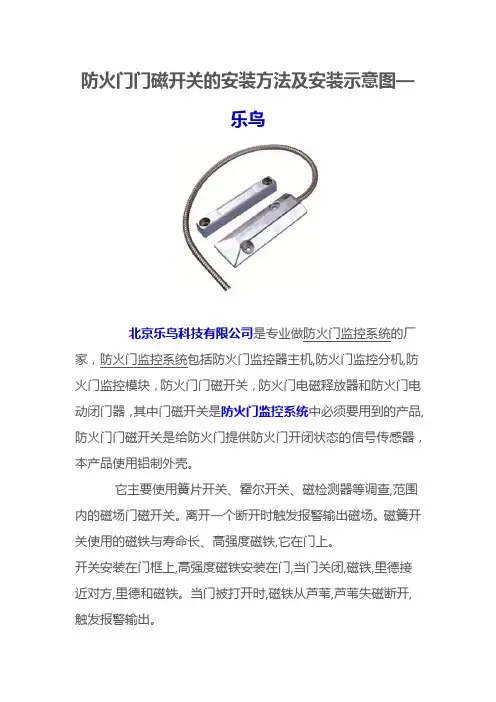

防火门门磁开关的安装方法及安装示意图—乐鸟北京乐鸟科技有限公司是专业做防火门监控系统的厂火门监控模块，防火门门磁开关，防火门电磁释放器和防火门电动闭门器，其中门磁开关是防火门监控系统中必须要用到的产品,防火门门磁开关是给防火门提供防火门开闭状态的信号传感器，本产品使用铝制外壳。

它主要使用簧片开关、霍尔开关、磁检测器等调查,范围内的磁场门磁开关。

离开一个断开时触发报警输出磁场。

磁簧开关使用的磁铁与寿命长、高强度磁铁,它在门上。

开关安装在门框上,高强度磁铁安装在门,当门关闭,磁铁,里德接近对方,里德和磁铁。

当门被打开时,磁铁从芦苇,芦苇失磁断开,触发报警输出。

LN9K型开关,例如,使用寿命长,高强度磁铁。

磁铁和簧片触点动作后,接触来自不同制造商略有不同,一般在5厘米。

磁簧开关采用两种接线方式。

一种传统的螺丝。

还有一种独特的连接模式,自动压力(ZDC)方法——连接不需要提前剥线。

只要插线连接孔,拧紧螺丝,连接线固定自动剥皮。

LN9K型门磁开关可以安装在一个表面上,还可以使用补充圆形插头埋墙式安装,容易与该网站合作环境,安装更方便。

的安装应使磁铁和里德横向距离近,调整距离使门磁开关是可靠的,并且不能碰撞。

系统施工●监控器到监控分机之间的连接线每台监控器可以带多台监控分机，监控器与监控分机之间的通讯线采用ZR-RVSp-2*1.0mm2 的双绞线缆，每路最远布线长度为10000m。

●监控分机到监控模块之间的连接线●监控分机与监控模块之间的电源线采用NH-RVS-2×1.5mm2 SC20 ,CC，在带满32 只模块（其中常开防火门为16个）的情况下，最远布线长度为500m，基本原则：最末端常开防火门的电源电压不低于18V。

●监控分机与监控模块之间通讯线采用ZR-RVSp-2×1.0mm2 SC20 ,CC，在带满32 只监控模块的情况下，最远布线长度为1000m，布线方式为手拉手, 不允许出现节点、分支。

什么是门磁（窗磁）及门磁（窗磁）的工作原理/安装方法2011-04-2806:12什么是门磁？门磁的工作原理是什么？这里和大家分享一下：门磁系统是一种安全报警系统，分门磁、窗磁（原理相同，形状相异）。

门磁/窗磁如果不太留意是不太容易看到的。

所谓的门磁/窗磁其实是门磁开关和窗磁开关的简称，由两部分组成：较小的部件为永磁体，内部有一块永久磁铁，用来产生恒定的磁场，较大的是门磁主体，它内部有一个常开型的干簧管，当永磁体和干簧管靠得很近时（小于5毫米），门磁传感器处于工作守候状态，当永磁体离开干簧管一定距离后，处于常开状态。

磁铁和干簧管分别安装在门框（窗框）和门扇（窗扇）里，基本上都是嵌入式安装（也有表面式安装的），所以不是行业人士一般不太能够注意到这些。

大家可以把分户门和外窗打开，看一下分户门门框顶部和外窗的窗框，就可以看到圆形的、一般是白色的元气件，其实这就是所谓的门磁窗磁！卷闸门有专用的门磁，可以方便地安装在卷闸门上。

首先将“磁铁”（最重的铁制部件）安装固定在卷闸门的内侧上（一般靠近侧面），在其相应的下方地上安装固定“干簧管传感器”（较轻的铁制部件），在卷闸门闭合状态时，“磁铁”与“干簧管传感器”之间的距离不大于2厘米。

与“干簧管传感器”通过钢制软护套连接的叫“无线信号发射器”。

“无线信号发射器”必须安装在主机能够接收到无线信号的地方。

如果主机离“无线信号发射器”距离太远或它们之间有屏蔽，可以将“无线信号发射器”与“干簧管传感器”之间的连线加长，如某用户家住8楼，车库在一楼，则可以将连线延伸到8楼住户家，将“无线信号发射器”安装在用户家里，这样主机就能够接收到无线信号了。

活用门磁探测器：∙门磁探测器安装在房门上，房门被打开超过1CM，探测器就会通知主机打开警号并报警；∙门磁探测器安装在窗户上，窗户被拉开超过1CM，探测器就会驱动主机打开警号并报警；∙把门磁探测器安装在抽屉上，抽屉被拉开超过1CM，探测器就会驱动主机打开警号并报警；∙网吧或办公室把门磁探测器安装在电脑机箱或显示器上，有人打开电脑机箱或移动显示器，探测器就会驱动主机打开警号并报警；∙从门磁探测器中干簧管（也称舌簧管）的两端接出一根细铜线，将细铜线捆绑或缠绕在需要防护的物体上，如果有人企图移动被防护的物体造成细铜线断开，主机会打开警号并报警；∙在实际的使用中，大家可以根据上面的提示找到更多的使用方法……门磁探测器的安装方法门磁探测器安装在活动的门窗上，首先将门、窗对应位置擦干净，用双面胶粘牢；或取下门窗磁力探测器A、B各自的盖板，用螺丝固定，用螺丝固定，再装好板。

详解电磁锁的几种安装方法详解电磁锁的几种安装方法电磁锁安装方法一、外开木门安装第一步：首先用螺丝刀打开盖板，再用六角扳手打边板，准备安装（见图一）第二步：拿出安装纸板，将纸板沿着虚线折叠按图二所示方法把纸板放到所需装锁的位置,然后把需要打孔的地方做上记号后打孔.第三步：A.继铁板的固定（参见图三）将内六角螺丝插入继铁板中，把橡胶华司置与两片金属华司之间，然后套在内六角螺丝上。

将继铁板插入门上打的三个孔中，同时把香菇头从门的另一面插入，利用六角扳手将继铁板锁在门上。

B．边板的固定（参见图三）把边板用两个半圆头螺丝固定在先前打孔的门框上（固定在边板的长形孔中）。

注意：不要将边板锁紧，让其能前后能移动以利于安位置的修正。

C．修正边板的位置使边板与继铁板的位置合适，目的使锁主体能与继铁板紧密的接触。

D：固定锁主体与边板锁紧边板的半圆头螺丝后，再锁上所有的沉头螺丝，然后再卸下半圆头螺丝，在适当的位置钻孔以便接线。

最后用六角扳手把锁主体锁在边板上。

(参见图四)第四步：按照说明书的指示接线。

第五步：盖上盖板，把小铝柱体塞进锁主体参见图五的螺丝孔中。

参见图六图七与图八所示为典型的外开门外置式的安装式样。

安装注意事项在安装继铁板的时候，不要把它锁紧，让其能轻微摇摆以利于和锁主体自然的结合。

二、内开门的表面安装内开门做表面安装时需要有辅助配件来协助安装，我们选用富有装饰性的优质进口铝材来制做这种安装配件：Z另外两块较短的Z2、Z3配给继铁板用。

Z2是安装在门上的，边上有五个沉孔，是用于固定在门上;Z3是用于固定继铁板的,边上有三个孔,中心孔应与继铁板的中心孔对齐.下面介绍安装方法。

a. 先将Z&L支架中的L1支架放在装锁的位置上，用M5*25的自攻螺丝固定于门框或墙面上。

b．用六角扳手将锁主体锁在L1支架上。

c. 对应于L1支架的位置把Z2支架固定在门上。

d. 将继铁板插入Z1的三个孔中假固定,然后门关好，使磁铁和继铁板紧密吻合，确定Z1、Z2 的衔接位置。

仅供个人参考
不得用于商业用途防火门闭门顺序器安装使用说明书
防火门闭门顺序器主要用于两扇防火门的情况，是为了保证在火警时两扇门顺序关闭，避免两扇门同时关闭而卡住的情况发生。

防火门闭门顺序器安装后可保证一扇门完全关闭后另一扇门才能关闭，保证两扇门不会卡住，顺序器可以调换方向安装，以便先关那扇门由使用者自行决定。

具体安装如图所示：（安装尺寸可根据现场实际情况相应调整）
仅供个人参考
仅供个人用于学习、研究；不得用于商业用途。

For personal use only in study and research; not for commercial use.
Nur für den persönlichen für Studien, Forschung, zu kommerziellen Zwecken verwendet werden.
Pour l 'étude et la recherche uniquement à des fins personnelles; pas à des fins commerciales.
толькодля людей, которые используются для обучения, исследований и не должны использоваться в коммерческих целях.
以下无正文
不得用于商业用途。

JBF62D-32M/33M（规格：防爆型）一体式门磁开关使用说明书（使用产品前，请阅读使用说明书）1概述JBF62D-32M/33M（规格：防爆型）一体式门磁开关，是本公司开发的可直接接入防火门监控器的回路使用的设备，不需要再搭配额外的模块即可完成对常闭门的监视。

该一体式门磁开关主要用于实时监视常闭门（双门/单门）的状态，并将异常状况及时上报防火门监控器。

该产品采用浇封型防爆结构，可适用于一般工业与民用建筑中安装。

1.1产品特点⚫浇封型防爆结构，设备同时具备气体和粉尘防爆功能。

⚫防护等级IP65。

⚫内置微处理器。

⚫铸铝材质。

⚫采用SMT表面贴装工艺。

⚫工作电压范围广，可在DC 13-28V范围内正常工作。

⚫通信采用二总线技术，无极性要求。

⚫施工中建议使用双绞线，导线截面积不小于1.5mm，在保证低功耗的同时使传输距离最远达1500m。

⚫采用青鸟消防自主研发的朱鹮芯片，抗干扰能力强，稳定性高。

⚫易于客户施工、维护，只需参照安装要求将产品安装于门框和门面上，线路检查完成后即可进行开通调试。

1.2适用范围⚫适用于宾馆客房、办公楼、图书馆、影剧院、邮政大楼等公共场所。

1.3型号组成注：其中M代表金属壳2工作原理内嵌微处理器，实现与防火门监控器通讯、故障检测、状态指示灯控制的功能。

JBF62D-33M（规格：防爆型）专门针对双常闭门设计，可以同时监视左右两扇门，任何一扇门未关闭到位都会报出门异常。

JBF62D-32M（规格：防爆型）专门针对单常闭门设计，门未关闭到位会报出门异常。

两种一体式门磁开关均占用一个回路地址点，编址范围1-252，实时监控常闭门的状态，并将异常状况及时上报防火门监控器。

3性能参数环境特性防爆特性电气特性通讯特性兼容性JBF-62S系列防火门监控器机械特性探测特性认证特性消防认证/防爆认证执行标准4安装调试4.1安装说明/步骤⚫安装之前用编码器对其写入相应地址码，此编码应与工程软件中的编码相一致。

防盗（防火）门安装使用说明书一、门结构图二、安装说明（1）测量洞口大小与门规格是否相符，如小于门规格，应铲除灰皮。

（2）将门按洞口位置摆放正，按框安装孔的位置做好标记。

用直径Φ14的钻头钻孔，用M10膨胀螺栓固定后再进行调整，膨胀螺栓必须紧固。

（3）调整方法：以门扇外表面为基准平面，检验门安装后门框与门扇是否平行，如果门框与门扇不平行，在门框背后靠近螺栓位置加木块试垫进行调整，直到门框与门扇平行为止。

三、填充水泥（1）因为门框是空心的，必须在门框空心处填充水泥，在填充水泥前把门关好，在锁孔侧锁孔处垫上纸板。

（2）填充水泥不可过量，否则门框变形，影响门开启。

（3）填充水泥4小时后，轻轻打开门扇。

（4）冬季填充水泥应掺防冻液。

（5）认真填充水泥，应在确保门框与墙体之间有效结合的同时使门体与门框保持合理配合，长久使用不变形。

（6）如门框内不填充水泥，影响防撬功能后果自负。

四、安装施工服务1、本公司设有专业安装施工，售后服务人员。

2、对于用户选购门的安装，可根据用户的要求，实施各种施工方案，以保证安装的门不受损坏，并确保用户居室内的装修和墙体不受损坏。

3、安装过程中，公司自觉接受用户的监督检查。

4、工程安装结束后，本公司自觉配合用户的验收。

五、保养与维护1、门作为日用品，保养与维护是十分重要的。

2、冬季由于室内外温差较大，冷热空气对流，会使锁芯受潮，因此在冬季来临之前可适量滴上两滴防冻机油，冬季过后再滴上汽油清洗一下。

注意严禁使用植物油做润滑油。

3、在正常使用情况下，发现锁芯开启不灵活，用少量的铅笔铅末置入饮料吸管内，对准锁芯，轻轻地吹到锁芯内，这样可保持润滑状态。

4、如果发现关门费劲，一般情况下是带有斜面的小锁舌受潮后，产生了肉眼看不到的锈斑，可用细砂纸打磨一下，或抹一点铅笔铅末就可以轻松解决。

六、保修条例1、本公司的门从购买之日起保修一年。

2、门作为特殊商品，框内填充水泥后门框将不能更换。

3、购门之日起一周内（没有抹灰），因质量问题可以更换，定制产品无正当理由不予退货。
