垃圾焚烧炉除尘器

工艺方法——生活垃圾焚烧烟气净化工艺工艺简介生活垃圾焚烧过程中产生的污染物包括废气、废水和废渣，文中主要讨论焚烧烟气中的污染物和控制。

烟气中的污染物主要包括粉尘（细小颗粒物）、酸性气体（HF、HCl和SO2等）、氮氧化物、重金属和有机污染物（主要为二噁英），其中二噁英受到广泛关注；其种类多，毒性大，在生活垃圾的焚烧过程中，由于垃圾成分比较复杂，高温下的反应多且相互影响，二噁英的成因相当复杂，目前的研究成果尚不能完全解释，已知的生成途径有如下几种：原始存在、高温气相合成、从头合成、前驱物合成。

一、酸性气体净化装置酸性气体通常采用碱性介质吸收法，工业上普遍采用的是Ca（OH）2和NaOH，净化工艺有干法、半干法和湿法。

（1）干法脱酸工艺干法脱酸工艺一般使用碱性吸附剂以干基形式直接喷入位于省煤器与除尘装置之间的水平烟道内，或使吸附剂与酸性气体在干式反应塔内接触，吸附剂与酸性气体之间通过气固相接触并发生中和反应，来去除烟气中的酸性气体。

干法工艺设备简单，投资较少；以干粉形式反应，但由于干法存在吸附剂与烟气接触面积小、反应时间短，因此干法脱酸效率低（50%-60%），一般喷入的吸附剂如消石灰会过量很多（钙酸比大于3），因此会导致下游的除尘设备负荷增加。

常规的干法脱酸工艺单独使用目前已经很难达到规定的排放要求，因此一般大型的生活垃圾焚烧厂已经很少采用该法。

（2）半干法脱酸工艺半干法脱酸工艺是目前应用最广泛的。

国内大型垃圾焚烧厂大都采用该工艺。

半干法工艺一般吸收剂也采用Ca（OH）2，首先制成Ca （OH）2浆液，然后由安装在半干式反应塔顶部的雾化器把吸收剂浆液喷入反应塔，雾化器的高速产生剪切作用，使浆液形成极小粒径的液滴，然后与烟气充分接触，通过液滴中的水分挥发来降低烟气的温度，同时提高烟气湿度，石灰浆液滴与酸性气体进行反应，生成中性盐类，得以去除酸性气体。

在半干法脱酸工艺中，一般反应塔安装在除尘装置（一般为袋式除尘器）的前面，以便能够捕集含有少量消石灰的烟气；同时，部分未反应的消石灰将附着于袋滤器上，经过脱酸塔的烟气将会在袋滤器上与吸附剂进一步反应，以提高脱酸效率。

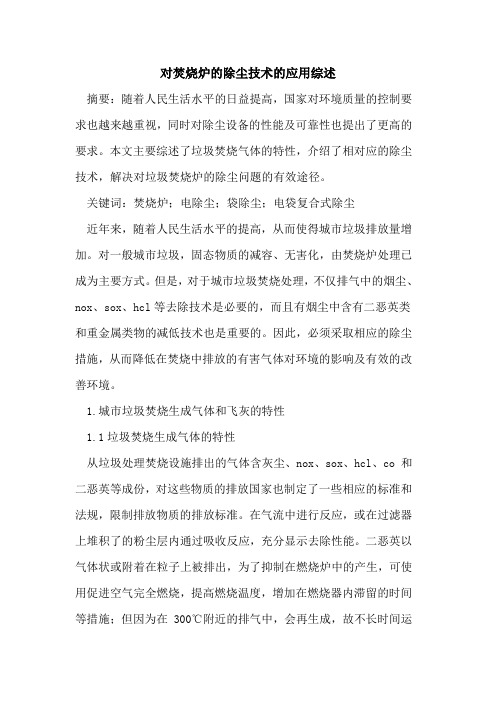

对焚烧炉的除尘技术的应用综述摘要：随着人民生活水平的日益提高，国家对环境质量的控制要求也越来越重视，同时对除尘设备的性能及可靠性也提出了更高的要求。

本文主要综述了垃圾焚烧气体的特性，介绍了相对应的除尘技术，解决对垃圾焚烧炉的除尘问题的有效途径。

关键词：焚烧炉；电除尘；袋除尘；电袋复合式除尘近年来，随着人民生活水平的提高，从而使得城市垃圾排放量增加。

对一般城市垃圾，固态物质的减容、无害化，由焚烧炉处理已成为主要方式。

但是，对于城市垃圾焚烧处理，不仅排气中的烟尘、nox、sox、hcl等去除技术是必要的，而且有烟尘中含有二恶英类和重金属类物的减低技术也是重要的。

因此，必须采取相应的除尘措施，从而降低在焚烧中排放的有害气体对环境的影响及有效的改善环境。

1.城市垃圾焚烧生成气体和飞灰的特性1.1垃圾焚烧生成气体的特性从垃圾处理焚烧设施排出的气体含灰尘、nox、sox、hcl、co 和二恶英等成份，对这些物质的排放国家也制定了一些相应的标准和法规，限制排放物质的排放标准。

在气流中进行反应，或在过滤器上堆积了的粉尘层内通过吸收反应，充分显示去除性能。

二恶英以气体状或附着在粒子上被排出，为了抑制在燃烧炉中的产生，可使用促进空气完全燃烧，提高燃烧温度，增加在燃烧器内滞留的时间等措施；但因为在 300℃附近的排气中，会再生成，故不长时间运行这个温度域是最有效的。

对于垃圾焚烧设施，为了防止设备腐蚀及氯化物的吸湿，多在 300℃左右运行除尘器，但是由于在此温度会产生近二恶英物质及以飞灰中的重金属等作为催化剂在除尘器内产生二恶英的情况，所以可采用降低除尘器运行温度及提高除尘器性能等措施。

1.2焚烧炉生成飞灰的特性在除尘器入口的由焚烧生成飞灰的浓度，随由垃圾的值、燃烧方式而不同，从数g/nm3至20g/nm3左右，平均粒径是 10～40?m 左右，但也含有亚微米领域的灰尘，在这个领域里含有重金属等被浓缩，因此有必要可采取电除尘或袋除尘。

生活垃圾焚烧发电项目烟气净化系统设计说明书烟气净化流程为：SNCR炉内脱硝+半干反应塔+干法+活性炭喷射+布袋除尘技术组合工艺。

烟气从炉膛出口经过热器、省煤器，然后通过烟气净化系统，再由引风机经烟囱排至大气。

SNCR炉内脱硝工艺，还原剂采用尿素。

1.1 脱酸半干法反应塔余热锅炉排出的烟气首先进入烟气净化系统的脱酸反应塔，以除去大部分烟气中的酸性气体和粉尘。

每条焚烧炉配一套反应塔，本期共两条焚烧线。

1) 脱酸反应塔由旋转喷雾器和塔体组成，Ca(OH)2溶液在反应塔内和烟气接触产生化学反应。

每条生产线1套。

2) 旋转喷雾器旋转喷雾器本身位于吸收塔上方的中央位置。

它的控制装置及其控制，振动探测器、温度保护及油冷却装置均安装在吸收塔的顶部。

半干反应的有效性，是通过以下措施来得到保证的：对消石灰浆/冷却水液体有良好的、均匀的雾化，平均雾化粒度30～50µm；在蜗形入口通道及导流板的作用下，烟气在流经反应塔的过程中，得到了均匀的分配；由于入口末端气旋的高速作用、烟气的逆向运动以及冷却水的喷射，使得烟气和雾液得到高度有效的混合；烟气在反应塔内有充足的停留时间；喷雾器上装有快速联接件。

反应塔平台也装有一套吊装运输装置，可在15-30分钟内完成备用喷雾器的更换。

对喷雾器的维护和清洁工作，可在吸收塔的平台上很容易地进行、无需拆下再搬到维修车间。

3) 在更换喷雾器进行期间，烟气净化系统保持运行，烟道中喷入消石灰干粉，确保喷雾器更换无法喷浆时，保证一定的脱酸效率。

4) 为了提高消石灰浆同烟气接触面积，提高消石灰的利用率，消石灰浆以极细的雾状(30-50μm)喷入烟气中去进行高速旋转喷雾。

同时向烟气喷水，控制烟气的出口温度在合适的范围内。

5) 中和反应的产物和烟气中原有的颗粒绝大部分(95%)随烟气排出，只有极少一部分(5%)沉降到反应塔底部排出。

6) 预先配制好浓度约13%的消石灰浆，和水一起分别输入旋转喷雾器，从喷嘴喷出。

垃圾焚烧厂的主要工艺设备
垃圾焚烧厂的主要工艺设备包括：
1. 推料机：用于将垃圾从垃圾场或储存区域推入焚烧炉内。

2. 垃圾破碎机：将大块垃圾破碎成合适的尺寸，便于进一步处理。

3. 焚烧炉：将垃圾放入焚烧炉内进行高温焚烧，使垃圾完全燃烧。

4. 净化装置：包括除尘器、脱硫器、脱氮器等，用于净化燃烧产生的烟气，降低排放的污染物含量。

5. 蒸汽锅炉：从焚烧过程中产生的高温烟气中回收热能，产生蒸汽供给外部使用。

6. 电力发电机组：将蒸汽能量转化为电能，供给垃圾焚烧厂自身使用或向电网供电。

7. 废渣处理设备：包括灰渣处理系统、渣渣处理系统等，用于处理焚烧后的废渣。

8. 控制系统：用于对垃圾焚烧工艺进行监控和控制，确保操作的安全稳定。

这些工艺设备是垃圾焚烧厂进行高效、环保焚烧处理的关键设备。

工业垃圾焚烧炉设备的工艺流程
工业废渣的固体废弃物长期堆存不仅占用大量土地，而且会造成对水系和大气的严重污染和危害。

我公司生产的工业垃圾焚烧炉是焚烧工业垃圾的设备，垃圾在炉膛内燃烧，变为废气进入二次燃烧室，在燃烧器的强制燃烧下燃烧完全，再进入喷淋式除尘器，除尘后经烟囱排入大气。

工业垃圾焚烧炉的工艺流程：
1.焚烧进料系统：工作顺序如下:将两个一燃室炉门打开至开启位置后，提升机将垃圾装入炉体;待装料完成后，分别关闭一燃室的炉门，加料过程结束。

2.焚烧系统：焚烧系统由一燃室、二燃室、助燃系统等部分组成。

3.焚化过程如下：一燃室内的废料通过燃烧器加热缺氧进行缓慢燃烧，废料燃烧分解，热解气体进入二燃室再进行高温焚化。

通过各种角度的补氧进气口和足够的容积，使可燃气体在二燃室内旋转燃烧，保证烟气停留时间，确保二燃室中心温度达到1100℃，烟气停留时间在2秒以上。

4.尾气处理系统：尾气处理系统由余热锅炉、喷淋脱酸塔、干式吸收装置、布袋除尘装置、引风机、烟囱等组成，完成烟气的冷却、脱酸和除尘，然后通过烟囱排放。

垃圾焚烧烟气治理净化技术详解垃圾焚烧是一种对城市生活垃圾进行高温热化学处理的技术，将生活垃圾作为固态燃料送入炉膛内燃烧，在800-1000℃的高温条件下，可燃组分与空气中的氧发生剧烈的化学反应，释放出热量并转化为高温的燃烧气体和少量的性质稳定的固体残渣。

当生活垃圾有足够的热值时，生活垃圾能靠自身的能量维持自燃，而不用提供辅助燃料。

城市生活垃圾焚烧烟气主要成分为CO2、N2、O2、水蒸气及部分有害物质如HCL、HF、SO2、NO X、CO、重金属（Pb、Hg）和二噁英，因此，垃圾焚烧烟气需要净化处理后才能向大气中排放。

一、焚烧工艺垃圾经分拣压缩处理后，投入焚烧炉中燃烧，高温烟气经余热锅炉冷却，并回收余热用于供热和发电，残渣及炉灰从炉底排出。

生活垃圾含水率比较高，而热值比较低。

通常，当低位热值>5000KJ/Kg时，燃烧效果较好；而当低位热值小于3350KJ/Kg时，需采取掺煤或烧油等助燃措施。

生活垃圾焚烧工艺较多，最常用的有炉排焚烧炉和流化床焚烧炉。

1、炉排焚烧机械炉排式焚烧炉采用层燃技术，以机械式的炉排块构成炉床，将垃圾进行直接燃烧，炉排间的相对运动和垃圾本身的重力使垃圾不断翻动、搅拌并推向前进，整个燃烧过程在一个炉膛进行。

垃圾首先进入干燥段，为了保证垃圾能够快速烘干、脱水，采用加热后空气从炉排底部对垃圾进行烘干，同时炉内燃烧垃圾也能对干燥段垃圾进行烘烤；当垃圾进入燃烧段后，垃圾在900℃左右进行高温燃烧，可使其中的可燃成分和有害成分被彻底分解，同时炉底进入空气对炉排进行冷却，从而防止高温对炉排的损害；当垃圾进入燃烬段后，垃圾处于降温过程并彻底燃尽，完全变成灰渣，垃圾燃烧整个流程完成。

2、流化床焚烧流化床焚烧炉是在炉内铺设一定厚度，一定粒度范围的石英砂，通过底部布风板鼓入一定压力的空气，将砂粒吹起类似水的沸腾状态。

流化床内气固混合强烈，传热传质速率高，单位面积处理能力大，具有极好的着火条件。

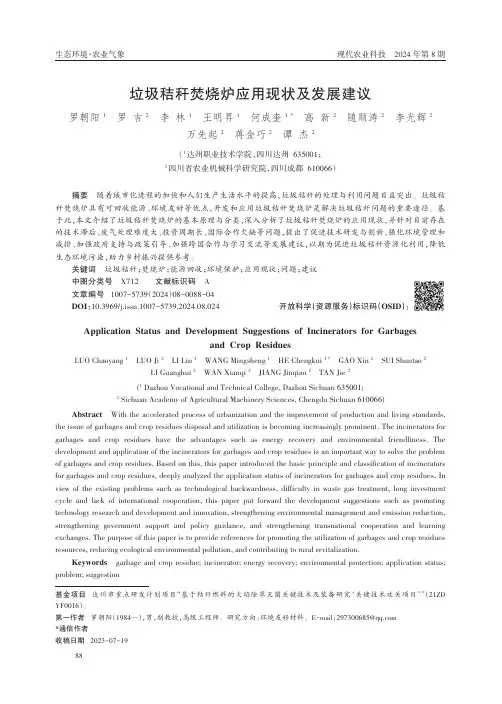

垃圾秸秆焚烧炉应用现状及发展建议罗朝阳1罗吉2李林1王明昇1何成奎1*高新2随顺涛2李光辉2万先起2蒋金巧2谭杰2（1达州职业技术学院，四川达州635001；2四川省农业机械科学研究院，四川成都610066）摘要随着城市化进程的加快和人们生产生活水平的提高，垃圾秸秆的处理与利用问题日益突出。

垃圾秸秆焚烧炉具有可回收能源、环境友好等优点，开发和应用垃圾秸秆焚烧炉是解决垃圾秸秆问题的重要途径。

基于此，本文介绍了垃圾秸秆焚烧炉的基本原理与分类，深入分析了垃圾秸秆焚烧炉的应用现状，并针对目前存在的技术滞后、废气处理难度大、投资周期长、国际合作欠缺等问题，提出了促进技术研发与创新、强化环境管理和减排、加强政府支持与政策引导、加强跨国合作与学习交流等发展建议，以期为促进垃圾秸秆资源化利用，降低生态环境污染，助力乡村振兴提供参考。

关键词垃圾秸秆；焚烧炉；能源回收；环境保护；应用现状；问题；建议中图分类号X712文献标识码A文章编号1007-5739（2024）08-0088-04DOI：10.3969/j.issn.1007-5739.2024.08.024开放科学（资源服务）标识码（OSID）：Application Status and Development Suggestions of Incinerators for Garbagesand Crop ResiduesLUO Chaoyang1LUO Ji2LI Lin1WANG Mingsheng1HE Chengkui1*GAO Xin2SUI Shuntao2LI Guanghui2WAN Xianqi2JIANG Jinqiao2TAN Jie2(1Dazhou Vocational and Technical College,Dazhou Sichuan635001;2Sichuan Academy of Agricultural Machinery Sciences,Chengdu Sichuan610066) Abstract With the accelerated process of urbanization and the improvement of production and living standards, the issue of garbages and crop residues disposal and utilization is becoming increasingly prominent.The incinerators for garbages and crop residues have the advantages such as energy recovery and environmental friendliness.The development and application of the incinerators for garbages and crop residues is an important way to solve the problem of garbages and crop residues.Based on this,this paper introduced the basic principle and classification of incinerators for garbages and crop residues,deeply analyzed the application status of incinerators for garbages and crop residues.In view of the existing problems such as technological backwardness,difficulty in waste gas treatment,long investment cycle and lack of international cooperation,this paper put forward the development suggestions such as promoting technology research and development and innovation,strengthening environmental management and emission reduction, strengthening government support and policy guidance,and strengthening transnational cooperation and learning exchanges.The purpose of this paper is to provide references for promoting the utilization of garbages and crop residues resources,reducing ecological environmental pollution,and contributing to rural revitalization.Keywords garbage and crop residue;incinerator;energy recovery;environmental protection;application status; problem;suggestion基金项目达州市重点研发计划项目“基于秸秆燃料的火焰除草灭菌关键技术及装备研究‘关键技术攻关项目’”（21ZD YF0016）。
