垃圾焚烧炉的型式、工作原理及各设备概况

垃圾焚烧炉的型式、工作原理及各设备概况
★空预器系统： ▲每台炉配置2台，A/B两侧各一组，由一级﹙低压侧﹚和二级﹙高压则﹚组成。 ▲热汽源来源：一级空预器←———汽机一级抽汽，是低压蒸汽。
二级空预器←———锅炉汽包饱和蒸汽，是高压蒸汽。 1#2#炉各增加一组高压侧空预器
▲出口温度：160℃左右 ▲作用：提高一次风温，对炉排上垃圾进行预热、干燥、助燃。
焚烧—余热炉各设备的作用概述
焚烧—余热炉各设备的作用概述
▲弹簧式安全门结构示意图
炉排系统设备结炉排构、料床输送的控制操作
垃圾焚烧处理系统的关键设备是焚烧炉，焚烧炉经过100多年历史的发展， 借助新技术手段，垃圾的焚烧技术得到不断完善。虽然垃圾焚烧炉是在煤炉的基 础上演变而成，但由于垃圾成份复杂以及热值变化较大，垃圾的燃烧系统及垃圾 焚烧炉的炉体结构也有很大的变化。垃圾的主要特性是水份高、灰分高、热值低， 物理成份复杂，含有腐败性有机物及有害物质。焚烧炉的设计必须充分考虑到垃 圾在炉内停留时间、燃烧温度、烟气在炉内的停留时间及紊流，从而达到完全燃 烧、控制恶臭及抑制二噁英的产生。
焚烧—余热炉各设备的作用概述
●余热炉系统各设备的作用 为卧式单汽包自然循环水管锅炉，位于焚烧炉上部，主要由水冷壁管、汽包、下降管、
集箱、蒸发受热面、过热器以及省煤器等组成。是锅炉的本体部分，即“锅”的部分。其 中水冷壁管、汽包、下降管和集箱等受压部件组成封闭式回路，锅炉中的水或汽水混合物 在这个回路中利用上升管﹙水冷壁管﹚中汽水混合物的密度小，重量轻，下降管中水的密 度大，重量大，形成压差，导致锅炉的水自然流动而循环，所以也叫锅炉水循环。锅炉的 结构不同，循环回路的数量也不一样。这部分是锅炉的蒸发设备，它的主要任务是吸收燃 烧所释放的能量，把具有一定压力的饱和水加热成饱和蒸汽的过程。 蒸发受热面管、过热器等是锅炉的蒸发受热面部分，饱和蒸汽在这部分进一步加热，产生 出具有一定压力和温度的过热蒸汽，送入汽轮机做功。

现代垃圾焚烧炉的主要型式和特点

现代垃圾焚烧炉的主要型式和特点

现代垃圾焚烧炉的主要型式和特点集团公司文件内部编码：（TTT-UUTT-MMYB-URTTY-ITTLTY-现代垃圾焚烧炉的主要型式和特点垃圾焚烧技术已经经历了将近130年的发展过程，垃圾焚烧技术和设备已经日臻完善并得到了广泛的应用。

西方发达国家目前通用的垃圾焚烧系统主要有以下几类：（1）垃圾层燃焚烧系统，如采用滚动炉排、水平往复推饲炉排和倾斜往复炉排(包括顺推和逆推倾斜往复炉排)等。

层燃焚烧方式的主要特点是垃圾无需严格的预处理。

滚动炉排和往复炉排的拨火作用强，比较适用于低热值、高灰分的城市垃圾的焚烧；（2）流化床式焚烧系统，其特点是垃圾的悬浮燃烧，空气与垃圾充分接触，燃烧效果好。

但是流化床燃烧需要颗粒大小较均匀的燃料，同时也要求燃料给料均匀，故一般难以焚烧大块垃圾，因此流化床式焚烧系统对垃圾的预处理要求严格，由此限制了其在工业废弃物和城市垃圾焚烧领域的发展；（3）旋转筒式焚烧炉，其特点是将垃圾投入连续、缓慢转动的筒体内焚烧直到燃烬，故能够实现垃圾与空气的良好接触和均匀充分的燃烧。

西方国家多将该类焚烧炉用于有毒、有害工业垃圾的处理。

在当今高度工业化的时代，城市垃圾焚烧技术面临着许多新情况和新问题：1.在经济发达国家，城市垃圾堆积密度小、热值高且灰分和水分较低；2.垃圾焚烧排放标准日益严格，特别是要求烟气中有害物质的排放得到有效的控制。

除了烟尘之外，垃圾焚烧烟气中主要的有害物质有CO、SOx、NOx、有机碳以及二氧(杂)芑(二恶英，dioxins)和呋喃(furane)。

通过对燃烧技术的改进和焚烧过程的调整，这些物质的产生和排放可以在一定程度上得到控制。

相比较而言，在本世纪五十年代以前仅对垃圾焚烧炉的烟尘排放以及最低焚烧温度有过限制。

规定最低焚烧温度(如800℃)目的在于将产生刺激性气味的有害物质在炉子中充分燃烬；3.从焚烧炉投资和运行经济性的角度来看，其最低焚烧量应为3t/h到20～25t/h。

国内外城市生活垃圾焚烧处理技术评述

国内外城市生活垃圾焚烧处理技术评述

3.国外典型垃圾焚烧装置简介
马丁反推式垃圾焚烧炉排的构造
Martin公司焚烧炉排
马丁逆推式焚烧炉排是德国马丁公司开发并拥 有专利的垃圾焚烧炉排产品。马丁公司从事垃圾 焚烧技术的开发已有近70年的历史，是世界上最 大的垃圾焚烧炉制造商之一。
逆推式炉排的开发始于50年前的二次世界大 战期间。首台实用垃圾焚烧炉在1959年建于巴西 的圣保罗市，规模为150 t/d，从1959年到1997年， 该公司在全世界共建造了200家垃圾焚烧厂，有 400多台焚烧炉。
根据需要，炉排有若干单元组成，倾角为21°。各 单元均由液压机构独立驱动。可按需要构成不同型式的 单元。
冯罗尔型顺推式焚烧炉排构造
冯罗尔型顺推式焚烧炉排
冯罗尔型顺推式焚烧炉排，由瑞士冯罗尔公司开发，首台 在1954年建于瑞士，单台焚烧能力为100 t/d。此后40年间， 在全世界各地建立的231家垃圾焚烧厂中，安装有该焚烧炉 486台，每天焚烧的垃圾总量达到8.4万吨左右。
回转窑式焚烧炉燃烧状态图
回转窑焚烧炉的优点
• 回转窑筒体热容量大，废弃物在高温区停留时 间较长，而且在筒内不断翻动、搅和，使燃烧 充分，有利于降低有害物的排放
• 能适应各种形态的垃圾及工业废弃物
回转窑焚烧炉的缺点
• 机械设备运动部分多，且在高温下工作，投资 较高，维护费用高
• 不适宜焚烧容易熔融粘结的塑料或树脂类废料 • 运行噪声大
在炉排上方由前、后拱形成的炉膛缩口处，布置有二次风喷 口，使烟气和空气充分混合，以确保烟气中的可燃物和飞灰的
良好燃烬。
ABB苏黎世双列“逆向双动”水平炉排
ABB逆向双动式炉排Fra bibliotekBB Enertech 公司焚烧技术

简析城市生活垃圾焚烧发电技术及装备

简析城市生活垃圾焚烧发电技术及装备

简析城市生活垃圾焚烧发电技术及装备随着社会的发展，城市人口数量正在急剧的上升，同时城市中的人们产生的生活垃圾也在逐渐增多，如何处理这些生活垃圾成了人们关注的重点。

对于生活垃圾的处理，人们最先想到的就是将其重新回收加工再利用，但是有的生活垃圾是不能够加工再利用的，这一类的垃圾就对其进行合理的焚烧产生电能供人们使用。

本文就是对生活垃圾焚烧发电技术和发电设备进行了介绍，使人们加深对于焚烧发电的理解。

标签：城市生活垃圾；焚烧；发电技术；发电设备1 城市生活垃圾的特点就目前来说，城市生活垃圾的处理方式主要有填埋、焚烧和堆肥这三种方式。

相对于其他两种方式来说，焚烧发电是最具有优势的，它能够再次为人们提供电能，使资源得到第二次的利用。

同时焚烧发电还能够减少生活垃圾的容量，节约土地，也不会对生活用水和土壤产生危害。

由于焚烧发电没有危害，还能产生可利用的资源，所以利用焚烧来处理生活垃圾成为了主要的方式。

城市生活垃圾还具有许多的特点。

城市生活垃圾主要是人们生活中产生的固体物质，这些物质主要由许多的塑料、灰土、玻璃等组成，成分比较复杂，同时还会受到许多因素的影响，例如：自然环境、城市规模、居民的习惯等等，所以各个城市的生活垃圾的组成成分都不相同。

工业发达国家的城市生活垃圾与发展中国家的城市生活垃圾相比，发达国家的生活垃圾中含有较多的有机物，水分的含量较少。

人们的生活水平、能源构成以及季节的不同都会影响垃圾的热值，我国大部分城市的生活垃圾的热值都比发达国家低[1]。

燃料结构的不同会使得城市生活垃圾的产量有所不同，它也是影响生活垃圾成分的主要因素。

随着电气和煤气的广泛使用，城市生活垃圾中的有机物和无机物的含量都发生了较大的变化，生活垃圾中能够燃烧的垃圾不断增多，使得垃圾的热值也在逐渐地升高。

垃圾中有机物越来越多就会更有利于垃圾进行回收处理。

2 城市生活垃圾处理技术简介城市生活垃圾处理的目标就是减少垃圾的储量，对资源进行回收利用。

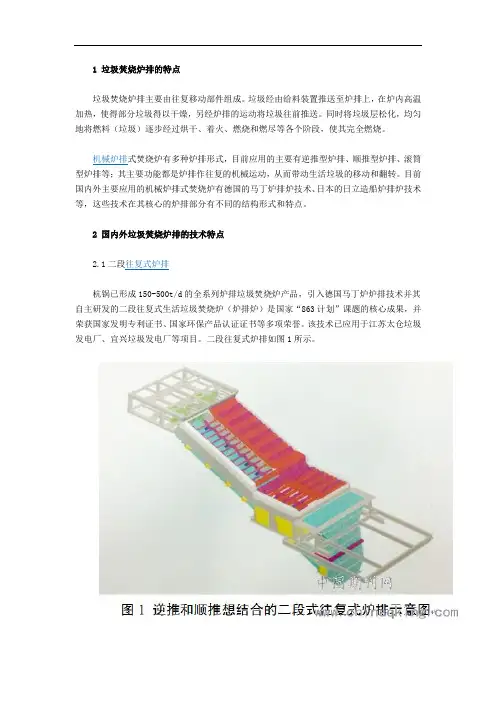

几种垃圾焚烧炉排的介绍

几种垃圾焚烧炉排的介绍

1 垃圾焚烧炉排的特点垃圾焚烧炉排主要由往复移动部件组成。

垃圾经由给料装置推送至炉排上，在炉内高温加热，使得部分垃圾得以干燥，另经炉排的运动将垃圾往前推送。

同时将垃圾层松化，均匀地将燃料（垃圾）逐步经过烘干、着火、燃烧和燃尽等各个阶段，使其完全燃烧。

机械炉排式焚烧炉有多种炉排形式，目前应用的主要有逆推型炉排、顺推型炉排、滚筒型炉排等；其主要功能都是炉排作往复的机械运动，从而带动生活垃圾的移动和翻转。

目前国内外主要应用的机械炉排式焚烧炉有德国的马丁炉排炉技术、日本的日立造船炉排炉技术等，这些技术在其核心的炉排部分有不同的结构形式和特点。

2 国内外垃圾焚烧炉排的技术特点2.1二段往复式炉排杭锅已形成150-500t/d的全系列炉排垃圾焚烧炉产品，引入德国马丁炉炉排技术并其自主研发的二段往复式生活垃圾焚烧炉（炉排炉）是国家“863计划”课题的核心成果，并荣获国家发明专利证书、国家环保产品认证证书等多项荣誉。

该技术已应用于江苏太仓垃圾发电厂、宜兴垃圾发电厂等项目。

二段往复式炉排如图1所示。

二段式往复式炉排产品的特点有：（1）逆推炉排和顺推炉排相结合使垃圾燃烧更可靠、更安全；（2）逆推炉排和顺推炉排之间设置台阶，松散垃圾团块便于充分燃烧；（3）逆推炉排末端设置了料层调节装置，特别适合焚烧处理物理成分波动较大的生活垃圾；（4）炉排片头部采用凸台设计有利于充分破碎垃圾；（5）相对独立分隔设计的炉排方式。

2.2 VONROLL炉排上海康恒公司从日立造船引入VONROLL垃圾焚烧炉排技术。

VONROLL技术在全世界有四百多个垃圾焚烧厂的业绩，每天处理142，848吨垃圾，单炉最大规模达920吨/天（荷兰）。

VONROLL垃圾焚烧炉排如图2所示。

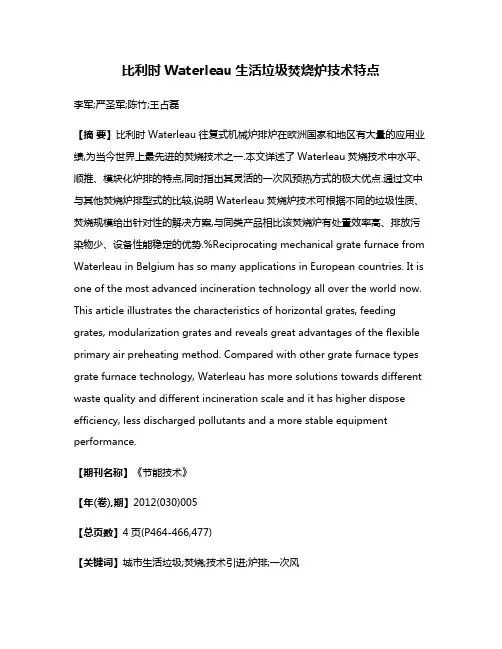

比利时Waterleau生活垃圾焚烧炉技术特点

比利时Waterleau生活垃圾焚烧炉技术特点

比利时Waterleau生活垃圾焚烧炉技术特点李军;严圣军;陈竹;王占磊【摘要】比利时Waterleau往复式机械炉排炉在欧洲国家和地区有大量的应用业绩,为当今世界上最先进的焚烧技术之一.本文详述了Waterleau焚烧技术中水平、顺推、模块化炉排的特点,同时指出其灵活的一次风预热方式的极大优点.通过文中与其他焚烧炉排型式的比较,说明Waterleau焚烧炉技术可根据不同的垃圾性质、焚烧规模给出针对性的解决方案,与同类产品相比该焚烧炉有处置效率高、排放污染物少、设备性能稳定的优势.%Reciprocating mechanical grate furnace from Waterleau in Belgium has so many applications in European countries. It is one of the most advanced incineration technology all over the world now. This article illustrates the characteristics of horizontal grates, feeding grates, modularization grates and reveals great advantages of the flexible primary air preheating method. Compared with other grate furnace types grate furnace technology, Waterleau has more solutions towards different waste quality and different incineration scale and it has higher dispose efficiency, less discharged pollutants and a more stable equipment performance.【期刊名称】《节能技术》【年(卷),期】2012(030)005【总页数】4页(P464-466,477)【关键词】城市生活垃圾;焚烧;技术引进;炉排;一次风【作者】李军;严圣军;陈竹;王占磊【作者单位】江苏天楹赛特环保能源集团有限公司,江苏南通226600;江苏天楹赛特环保能源集团有限公司,江苏南通226600;江苏天楹赛特环保能源集团有限公司,江苏南通226600;江苏天楹赛特环保能源集团有限公司,江苏南通226600【正文语种】中文【中图分类】X7050 前言生活垃圾焚烧发电是垃圾处理的“资源化”最有效的处理方式[1－4]。

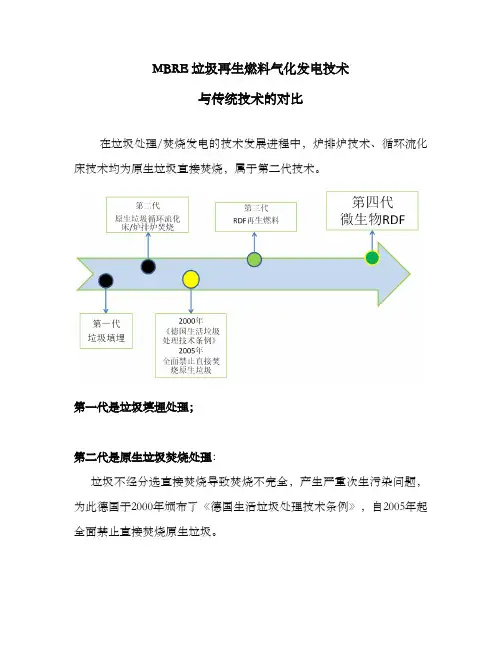

垃圾焚烧发电-炉排炉与气化燃烧技术的对比

垃圾焚烧发电-炉排炉与气化燃烧技术的对比

MBRE垃圾再生燃料气化发电技术与传统技术的对比在垃圾处理/焚烧发电的技术发展进程中，炉排炉技术、循环流化床技术均为原生垃圾直接焚烧，属于第二代技术。

第一代是垃圾填埋处理；第二代是原生垃圾焚烧处理：垃圾不经分选直接焚烧导致焚烧不完全，产生严重次生污染问题，为此德国于2000年颁布了《德国生活垃圾处理技术条例》，自2005年起全面禁止直接焚烧原生垃圾。

第三代是RDF衍生燃料发电技术：德国率先开发了第三代垃圾处理技术：将垃圾进行分选处理，剔除不可燃杂质并充分提取出可回收资源，将垃圾制成再生能源燃料RDF（绿色煤炭），实现高效、清洁能源利用。

第四代技术-MBRE气化湍流燃烧技术技术核心是以无毒无害的微生物技术对自动分拣后的垃圾进行无害燃料化处理，制作成衍生燃料RDF，然后用先进的美国RDF气化湍流燃烧锅炉进行清洁气相燃烧发电，垃圾的减量化达到90%以上。

一、炉排炉炉排炉的技术基础是煤燃烧领域中的链条炉，针对垃圾的特点加以改进，适应了垃圾处理的技术要求。

炉排炉的优点是对垃圾质量和成分的要求较低，前处理简单，飞灰量较少，技术成熟且使用广泛。

其不足之处是：1.二恶英的产生温度在360℃~820℃之间，在炉排炉开车和停炉过程中炉温不可避免地要经过二恶英产生的温度区间，由于炉排炉开停车时间较长，所以这一过程二恶英排放量较大；同时，因炉排炉内需要机械装置，限制了炉排炉内温度的进一步提升，导致炉排炉持续在二恶英产生的温度区间附近工作，在燃烧过程控制不完全的情况下，二恶英将会大量产生；2.由于垃圾成份复杂，普通炉排维持在整个炉排内均匀移动，均匀完全地燃烧是困难的，容易导致垃圾燃烧不充分；3.炉排难以适应水份变动范围较宽的垃圾焚烧，因为水份较高的垃圾需较宽的干燥区，这给水份高的垃圾完全燃烧带来困难；4.难以处理垃圾渗滤液，需设置专门污水处理设施；5.由于垃圾未经分拣，且成分复杂，燃烧不充分，因此产生大量不可资源化利用的炉渣，需要进行二次填埋；6.炉排炉的炉排不仅制造复杂，成本高，而且体积庞大，占地面积大，因而不适合于中小城镇垃圾处理量不十分大的场合。

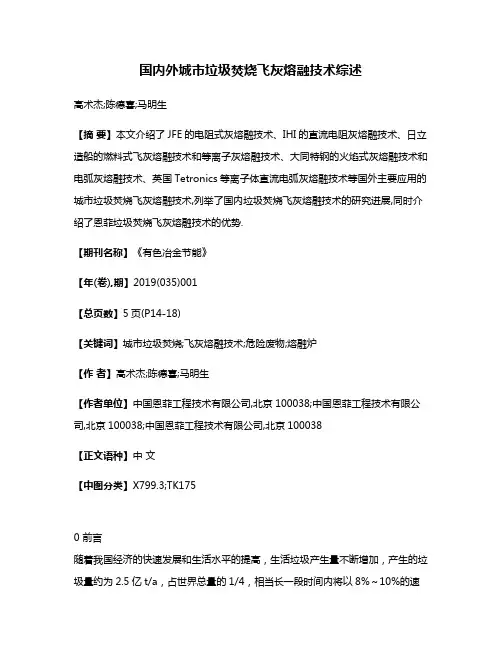

国内外城市垃圾焚烧飞灰熔融技术综述

国内外城市垃圾焚烧飞灰熔融技术综述

国内外城市垃圾焚烧飞灰熔融技术综述高术杰;陈德喜;马明生【摘要】本文介绍了JFE的电阻式灰熔融技术、IHI的直流电阻灰熔融技术、日立造船的燃料式飞灰熔融技术和等离子灰熔融技术、大同特钢的火焰式灰熔融技术和电弧灰熔融技术、英国Tetronics等离子体直流电弧灰熔融技术等国外主要应用的城市垃圾焚烧飞灰熔融技术,列举了国内垃圾焚烧飞灰熔融技术的研究进展,同时介绍了恩菲垃圾焚烧飞灰熔融技术的优势.【期刊名称】《有色冶金节能》【年(卷),期】2019(035)001【总页数】5页(P14-18)【关键词】城市垃圾焚烧;飞灰熔融技术;危险废物;熔融炉【作者】高术杰;陈德喜;马明生【作者单位】中国恩菲工程技术有限公司,北京100038;中国恩菲工程技术有限公司,北京100038;中国恩菲工程技术有限公司,北京100038【正文语种】中文【中图分类】X799.3;TK1750 前言随着我国经济的快速发展和生活水平的提高，生活垃圾产生量不断增加，产生的垃圾量约为2.5亿t/a，占世界总量的1/4，相当长一段时间内将以8%～10%的速度增长。

2016年，国家发展与改革委公布的《“十三五”全国城镇生活垃圾无害化处理设施建设规划》明确提出：设市城市生活垃圾焚烧处理能力占无害化处理总能力由2015年的35%提升至2020年的50%，生活垃圾焚烧规模将达到62万t/d。

其中，生活垃圾焚烧飞灰产生量有可能从2015年的400万t/a升至2020年的800万t/a[1]。

由环境保护部联合国家发展和改革委员会、公安部修订发布的《国家危险废物名录》(2016版)中明确规定，生活垃圾焚烧飞灰(废物类别：HW18焚烧处置残渣，废物代码：772-002-18)属于危险废物，必须单独收集，不得与生活垃圾、焚烧炉渣等混合，也不得与其它危险废物混合。

焚烧飞灰属于危险废物，不能豁免管理，制订垃圾焚烧飞灰的综合利用标准迫在眉睫。

本文详细综述了国内外几家公司的飞灰熔融处理技术。

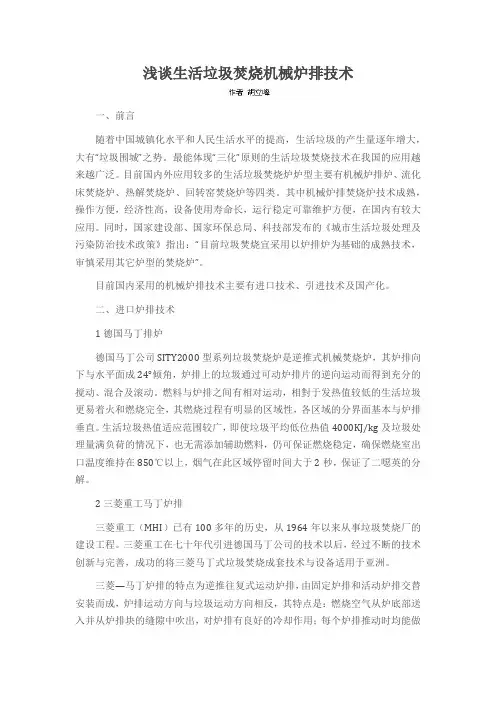

浅谈生活垃圾焚烧机械炉排技术

浅谈生活垃圾焚烧机械炉排技术

浅谈生活垃圾焚烧机械炉排技术一、前言随着中国城镇化水平和人民生活水平的提高，生活垃圾的产生量逐年增大，大有“垃圾围城”之势。

最能体现“三化”原则的生活垃圾焚烧技术在我国的应用越来越广泛。

目前国内外应用较多的生活垃圾焚烧炉炉型主要有机械炉排炉、流化床焚烧炉、热解焚烧炉、回转窑焚烧炉等四类。

其中机械炉排焚烧炉技术成熟，操作方便，经济性高，设备使用寿命长，运行稳定可靠维护方便，在国内有较大应用。

同时，国家建设部、国家环保总局、科技部发布的《城市生活垃圾处理及污染防治技术政策》指出：“目前垃圾焚烧宜采用以炉排炉为基础的成熟技术，审慎采用其它炉型的焚烧炉”。

目前国内采用的机械炉排技术主要有进口技术、引进技术及国产化。

二、进口炉排技术1德国马丁排炉德国马丁公司SITY2000型系列垃圾焚烧炉是逆推式机械焚烧炉，其炉排向下与水平面成24°倾角，炉排上的垃圾通过可动炉排片的逆向运动而得到充分的搅动、混合及滚动。

燃料与炉排之间有相对运动，相對于发热值较低的生活垃圾更易着火和燃烧完全，其燃烧过程有明显的区域性，各区域的分界面基本与炉排垂直。

生活垃圾热值适应范围较广，即使垃圾平均低位热值4000KJ/kg及垃圾处理量满负荷的情况下，也无需添加辅助燃料，仍可保证燃烧稳定，确保燃烧室出口温度维持在850℃以上，烟气在此区域停留时间大于2秒，保证了二噁英的分解。

2三菱重工马丁炉排三菱重工（MHI）已有100多年的历史，从1964年以来从事垃圾焚烧厂的建设工程。

三菱重工在七十年代引进德国马丁公司的技术以后，经过不断的技术创新与完善，成功的将三菱马丁式垃圾焚烧成套技术与设备适用于亚洲。

三菱—马丁炉排的特点为逆推往复式运动炉排，由固定炉排和活动炉排交替安装而成，炉排运动方向与垃圾运动方向相反，其特点是：燃烧空气从炉底部送入并从炉排块的缝隙中吹出，对炉排有良好的冷却作用；每个炉排推动时均能做到与四周的炉排呈相对运动，可将粘结在炉排通风口上的一些低熔点物质吹走，保持良好的通风条件；由于逆向推动可相应延长垃圾在炉内的停留时间，在处理能力相同的情况下，炉排面积可以小于顺推炉排；燃烧空气采用蒸汽加热到200℃，当垃圾热值低于设计热值时，也可采用加热燃烧器来加热空气。
