气体继电器是油浸式变压器上的重要安全保护装置，它安装在变压器箱盖与储油柜的联管上，在变压器内部故障产生的气体或油流作用下接通信号或跳闸回路，使有关装置发出警报信号或使变压器从电网中切除，达到保护变压器的作用。
如果不能正确使用或使用不当，则可能造成变压器损坏。
在电力工业中，油浸式电力变压器应用非常广泛，在油浸式电力变压器的内部故障保护中，气体继电器保护是一种最基本的保护措施。
气体继电器简介气体继电器气体继电器又称瓦斯继电器，是利用变压器内故障时产生的热油流和热气流推动继电器动作的元件，是变压器的保护元件；瓦斯继电器装在变压器的油枕和油箱之间的管道内；如果充油的变压器内部发生放电故障，放电电弧使变压器油发生分解，产生甲烷、乙炔、氢气、一氧化碳、二氧化碳、乙烯、乙烷等多种特征气体，故障越严重，气体的量越大，这些气体产生后从变压器内部上升到上部的油枕的过程中，流经瓦斯继电器；若气体量较少，则气体在瓦斯继电器内聚积，使浮子下降，使继电器的常开接点闭合，作用于轻瓦斯保护发出警告信号；若气体量很大，油气通过瓦斯继电器快速冲出，推动瓦斯继电器内挡扳动作，使另一组常开接点闭合，重瓦斯则直接启动继电保护跳闸，断开断路器，切除故障变压器。
当然，刚投入的变压器通电后，油受热使油中溶解的气体上升，及其他一些因发热产生的气体也可以使瓦斯继电器误动作。
气体继电器 - 技术参数远传式sf6气体密度继电器额定工作电压是指继电器正常工作时线圈所需要的电压。
根据继电器的型号不同，可以是交流电压，也可以是直流电压。
直流电阻是指继电器中线圈的直流电阻，可以通过万能表测量。
吸合电流是指继电器能够产生吸合动作的最小电流。
在正常使用时，给定的电流必须略大于吸合电流，这样继电器才能稳定地工作。
而对于线圈所加的工作电压，一般不要超过额定工作电压的1.5倍，否则会产生较大的电流而把线圈烧毁。
释放电流是指继电器产生释放动作的最大电流。
当继电器吸合状态的电流减小到一定程度时，继电器就会恢复到未通电的释放状态。
气体继电器的工作原理及应用1. 气体继电器的概述气体继电器是一种用于控制气体流动的设备，可以通过控制气体的压力、流量等参数来实现电气信号的控制。
该继电器广泛应用于工业自动化控制系统中，具有快速响应、高精度、可靠性好等特点。
2. 气体继电器的工作原理气体继电器的工作原理主要是通过气体的压力差异来实现控制。
其工作过程可分为以下几个步骤：•气体供给: 气体继电器通过气源供给系统获取所需气体。
•压力感应: 继电器中的压力感应器用于感知气体的压力变化。
•信号处理: 继电器将感知到的压力信号进行处理，判断是否满足触发条件。
•触发动作: 当触发条件满足时，继电器会通过控制气路的开关，使气体流动或截断。
•信号传输: 继电器会将触发信号传输给后续的控制设备，以实现电气信号的控制。
3. 气体继电器的应用领域气体继电器在工业自动化控制系统中有广泛的应用，常见的应用领域包括：•气动控制系统: 气体继电器在气动控制系统中起到控制气流的作用，常用于气动阀门的控制、气动执行机构的仿生控制等。
•气动传感器系统: 气体继电器用于对气体传感器输出信号进行控制，例如用于压力传感器的报警和保护功能。
•气体流量控制: 气体继电器可以根据需求调节气体流量，在气体流量控制系统中应用广泛。
•气体压力控制: 气体继电器通过控制气体压力，实现对气体流动的控制，常见于工业供气系统中。
•气体密封控制: 气体继电器可用于控制气体密封装置的开关，例如气动密封阀。
4. 气体继电器的优势和应用场景气体继电器相比其他控制元件有以下优势：•快速响应: 气体继电器能够迅速响应气体压力的变化，实现快速的控制动作，适用于需要快速反应的控制场景。
•高精度: 气体继电器具有较高的控制精度和可靠性，能够满足高精度控制的需求。
•可靠性好: 气体继电器采用机械控制结构，没有电气元件，具有较高的可靠性和耐用性。
•可调节性强: 气体继电器可以通过调节气体压力、流量等参数来实现精确的控制，具有较好的可调节性。

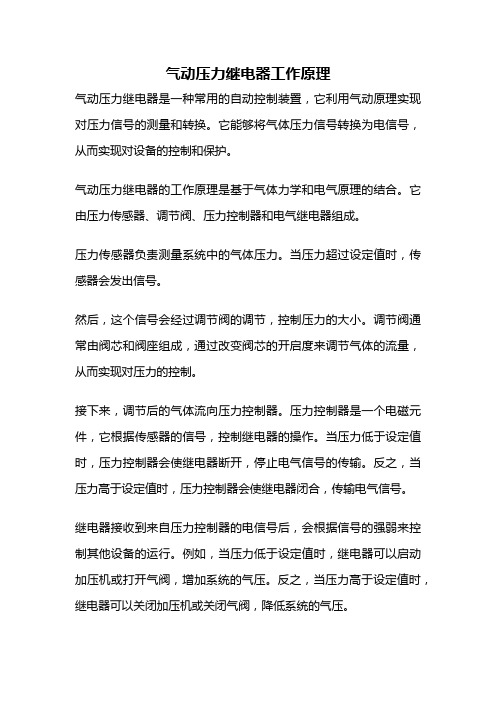

气动压力继电器工作原理气动压力继电器是一种常用的自动控制装置，它利用气动原理实现对压力信号的测量和转换。
它能够将气体压力信号转换为电信号，从而实现对设备的控制和保护。
气动压力继电器的工作原理是基于气体力学和电气原理的结合。
它由压力传感器、调节阀、压力控制器和电气继电器组成。
压力传感器负责测量系统中的气体压力。
当压力超过设定值时，传感器会发出信号。
然后，这个信号会经过调节阀的调节，控制压力的大小。
调节阀通常由阀芯和阀座组成，通过改变阀芯的开启度来调节气体的流量，从而实现对压力的控制。
接下来，调节后的气体流向压力控制器。
压力控制器是一个电磁元件，它根据传感器的信号，控制继电器的操作。
当压力低于设定值时，压力控制器会使继电器断开，停止电气信号的传输。
反之，当压力高于设定值时，压力控制器会使继电器闭合，传输电气信号。
继电器接收到来自压力控制器的电信号后，会根据信号的强弱来控制其他设备的运行。
例如，当压力低于设定值时，继电器可以启动加压机或打开气阀，增加系统的气压。
反之，当压力高于设定值时，继电器可以关闭加压机或关闭气阀，降低系统的气压。
总的来说，气动压力继电器的工作原理是通过测量和转换气体压力信号，实现对设备运行的自动控制。
它广泛应用于工程控制系统和自动化设备中，具有响应速度快、稳定性好、可靠性高的特点。
需要注意的是，在使用气动压力继电器时，应根据实际需求设置合适的压力范围和设定值，以确保系统的正常运行。
此外，维护和保养也是至关重要的，定期检查并清洁各个部件，保证其正常工作。
气动压力继电器通过气动原理和电气原理的结合，将气体压力信号转换为电信号，实现对设备的自动控制。
它在工程控制和自动化设备中发挥着重要作用，提高了生产效率和安全性。
大家在使用和维护时，应遵循相关操作规程，确保设备的正常运行。
气体继电器构造和工作原理气体继电器构造和工作原理一、概述气体继电器是一种电气设备，它利用气体的性质来控制电路的开关动作。
它通常由一个感应元件、一个控制元件和一个驱动元件组成。
气体继电器广泛应用于各个领域，如自动化控制系统、汽车行业和工业生产过程中。
本文将深入探讨气体继电器的构造和工作原理，以期帮助读者更好地理解其原理和应用。
二、气体继电器的构造1. 感应元件感应元件是气体继电器的核心部件，它能够感知到物理量的变化，并将其转化为电信号。
常见的感应元件包括气体传感器、温度传感器和压力传感器。
其中，气体传感器是最常见的感应元件之一，它通过感知气体浓度的变化来控制电路的开关动作。
2. 控制元件控制元件是气体继电器中起控制作用的部件，它根据感应元件的信号来控制电路的开关状态。
常见的控制元件有电磁铁和固态继电器。
电磁铁是一种将电能转化为机械能的装置，通过电流的流经来产生磁场，并控制开关的动作。
固态继电器则利用电子元件来实现电路的控制，它具有高稳定性和长寿命的特点。
3. 驱动元件驱动元件负责将控制元件的控制信号传递给电路的继电器部分，从而使其实现开关动作。
常见的驱动元件有电磁线圈和半导体驱动器。
电磁线圈是通过电流的流经来产生磁场，并实现开关的动作。
而半导体驱动器则通过电子元件来实现电路的控制，它具有高速、低功耗和小尺寸的特点。
三、气体继电器的工作原理1. 工作流程气体继电器的工作流程包括感应、控制和驱动三个阶段。
在感应阶段，感应元件感知到物理量的变化，并将其转化为相应的信号。
在控制阶段，控制元件根据感应元件的信号来控制电路的开关状态。
在驱动阶段，驱动元件将控制元件的控制信号传递给电路的继电器部分，从而实现开关的动作。
2. 工作原理气体继电器利用气体的性质来实现电路的开关动作。
在正常工作状态下，感应元件感知到的物理量处于预设范围内，控制元件保持电路的闭合状态。
当感应元件感知到的物理量超出预设范围时，控制元件会接收到相应的信号，从而使电路断开。
气体继电器的信号电路原理
气体继电器是一种使用气体作为传导介质的电器装置，可以将一个电路的信号传导到另一个电路中。
其信号电路原理如下：
1. 气体通路：气体继电器内部有一个气体通路，通过这个通路将信号传递。
一般来说，气体继电器的信号通路由一个气体源、一个气体管道和一个气体放电装置组成。
2. 输入信号：输入信号通常由一个电路中的电压、电流或其他物理量产生。
当输入信号达到设定阈值时，将触发气体继电器。
3. 气体源：气体源是继电器的信号源，可以是气瓶、压缩机等设备。
信号通过气体源被压缩，产生一定的气体压力。
4. 气体管道：气体通过气体管道传递到继电器的输出端。
在气体管道中，通常会有阀门、压力传感器等控制元件来控制气体的流动。
5. 气体放电装置：气体放电装置是气体继电器中的重要部分，用于将信号从输入端传递到输出端。
它通常由一个或多个电极和一个气体间隙组成。
当输入信号达到设定阈值时，气体放电装置将自动进行放电。
6. 输出信号：当气体放电装置触发放电时，输出信号将在气体继电器的输出端
产生。
这个输出信号可以是一个电压、电流或其他物理量，用于触发下游电路的工作。
综上所述，气体继电器的信号电路原理是通过气体通路、气体源、气体管道和气体放电装置将输入信号传递到输出端，从而实现信号的传导和控制。
气体继电器构造和工作原理
气体继电器是一种使用气体作为工作介质的电器设备，具有控制电路的开关功能。
它由气密封的外壳、固态触点、磁体、电磁铁和可调节弹簧组成。
气体继电器的工作原理是基于气体的热膨胀和冷缩特性。
当通过电磁铁通电时，产生电流在线圈周围产生磁场，使得磁芯带动可调节弹簧和固态触点。
当电流通过触点时，由于触点处的电阻导致局部加热，使得气体在触点处膨胀，推动弹簧释放压力，将触点分开，从而实现断开电路的目的。
相反，当电流停止通过电磁铁时，磁场消失，可调节弹簧将触点复位。
同时，
气体冷缩，压力增加，将触点再次靠拢，闭合电路。
这样，气体继电器能够实现对电路的开关控制。
气体继电器具有许多优点，如高电流容量、良好的耐久性、快速的响应速度和
可靠的操作等。
另外，由于它使用气体作为工作介质，因此不会产生电弧和火花，具有较高的安全性。
总结而言，气体继电器通过利用气体的热膨胀和冷缩特性，实现对电路的开关
控制。
其构造简单，工作可靠，适用于需要高电流容量和快速响应的电路控制应用。
瓦斯继电器1、简介瓦斯继电器（又称气体继电器）是变压器的一种保护装置，我公司消弧/接地变常用瓦斯继电器型号为QJ1-50（QJ代表气体继电器，50代表管径），装在变压器的油枕和油箱之间的管道内，利用变压器内部故障而使油分解产生气体或造成油流涌动时，使气体继电器的接点动作，接通指定的控制回路，并及时发出信号告警（轻瓦斯）或启动保护元件自动切除变压器（重瓦斯）。
2、结构与工作原理1. 探针 6. 接线端子2. 放气塞 7. 上盖3. 重锤 8. 弹簧4.开口杯（浮子） 9. 干簧接点5. 磁铁 10. 挡板（继电器芯子结构）2.1气体继电器工作原理变压器正常工作时，继电器内是充满变压器油的，当变压器在运行中出现轻微故障时，因变压器油分解而产生的气体将积聚在继电器容器的上部，迫使继电器油面下降，开口杯（浮子）随之下降至某一限定位置时，磁铁使信号接点接通，发出报警信号。
若因变压器漏油而使油面降低，同样发出报警信号。
当变压器内部发生严重故障时（特别是匝间短路等其他变压器保护不能快速动作的故障），产生的强烈气体使油箱内压力瞬时升高，将会出现油的涌浪，从而在管路内产生油流，冲击继电器的挡板运动。
当挡板运行到某一限定位置时，磁铁使跳闸接点接通，将变压器从电网中切除。
2.2工作特性3.1瓦斯继电器的安装继电器应安装在油浸变压器油箱与储油柜之间的连接管路上，联管的内径应与继电器的管路通径（口径）一致，继电器上的箭头必须指向储油柜。
允许储油柜端稍高，但联管的轴线与水平面的倾斜度不得超过4%，或采用安装导气联管的方法，使变压器内部的气体易于汇集在继电器内。
继电器的安装位置应便于取气样及观察继电器，并方便运行现场对继电器的检修，其安装位置应保证继电器芯子能顺利的从壳体中取出。
从气塞处打进空气，可以检查“报警信号”接点动作的可靠性。
将探针罩拧下，按动探针，可以检查“切除信号（跳闸）”接点动作的可靠性。
油时请先将放气塞打开，然后注油。
气体继电器工作原理及用途
继电器由开口杯、干簧触点等组成,作用于信号。
继电器由挡板、弹簧、干簧触点等组成，作用于跳闸。
正常运行时一，电器充满油，开口杯浸在油内，处于上浮位置,干簧触点断开。
当变压器内部故障时，故障点局部发生过热，引起附近的变压器油膨胀,油内溶解的空气被逐出, 形成气泡上升，同时油和其它材料在电弧和放电等的作用下电离而产生瓦斯。
当故障轻微时，排出的气体缓慢地上升而进入继电器，使油面下降，开口杯产生的支点为轴逆时针方向的转动，使干簧触点接通,发出信号。
当变压器内部故障严重时,产生强烈的气体,使变压器内部压力突增,产生很大的油流向油枕方向冲击，因油流冲击档板,档板克服弹簧的阻力，带动磁铁向干簧触点方向移劝，使干簧触点接通,作用于跳闸。
气体继电器是带储油柜的油浸式变压器以及有载调压开关的一种保护装置。
该继电器安装在变压器以及有载调压开关油箱与储油柜之间的连接管道中。
变压器气体继电器集气盒工作原理变压器气体继电器集气盒，听起来是不是有点复杂？别担心，今天我们就来聊聊这个听起来高大上的东西，实际上却与我们的生活息息相关。
首先，什么是气体继电器呢？简单来说，它就像是变压器的“守护神”，负责监测变压器内部的情况，特别是当有异常发生时，它会发出警报，保护我们的电力设备。
就像家里有个精明的保安，时刻关注着周围的一切。
1. 集气盒的基本构造1.1 外形特点集气盒呢，其实就是一个小箱子，里面装着一些特殊的设备。
它的外观可能没有什么花哨的设计，但它的“内涵”可不简单。
里面有一个充满气体的腔体，这些气体主要是用来监测变压器的状态。
当变压器内部出现问题，比如温度过高，气体就会产生变化，集气盒就能及时捕捉到这个信号。
1.2 内部结构说到内部结构，集气盒其实挺聪明的。
它内部有个特殊的浮子装置，像个小水手，随时准备在变化中摇摆。
如果变压器内的气体压力增加，浮子就会随之升高，发出警报信号。
就好比我们家里的水箱，当水位升高，水箱的浮子会自动调节，让水不再溢出来。
2. 工作原理2.1 监测功能集气盒的监测功能，简直是“神通广大”。
当变压器运行正常时，气体保持稳定，浮子也乖乖地待在底部。
但一旦发生故障，比如短路、过载等情况，气体压力就会猛涨。
这时候，浮子立马就会“警觉”，举起小手，向外界发出信号。
这一系列反应，就像是有个聪明的小精灵在时刻关注着我们的变压器，让人心里踏实。
2.2 报警机制一旦出现异常，集气盒的报警机制就会启动。
这时，继电器会通过电信号，通知相关的保护设备，帮助我们及时采取措施，避免更大的损失。
这种反应速度，可真是“快如闪电”，在关键时刻绝对不能慢半拍，就像一场紧急的足球赛，谁都不能掉链子！3. 实际应用3.1 在电力系统中的作用在电力系统中，变压器气体继电器集气盒可是个大功臣。
它不仅能保护变压器，还能确保整个电力系统的稳定性。
就好比我们日常生活中，家里的保险箱，随时都在保护着我们的财产，让我们能够安枕无忧。

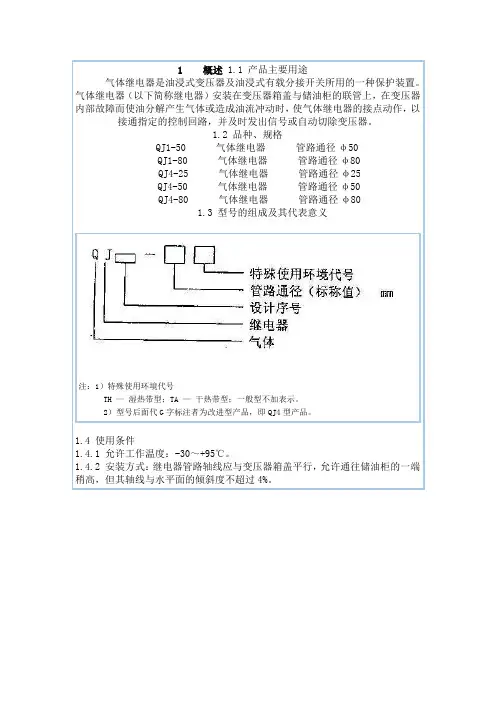

1 概述 1.1 产品主要用途气体继电器是油浸式变压器及油浸式有载分接开关所用的一种保护装置。
气体继电器（以下简称继电器）安装在变压器箱盖与储油柜的联管上，在变压器内部故障而使油分解产生气体或造成油流冲动时，使气体继电器的接点动作，以接通指定的控制回路，并及时发出信号或自动切除变压器。
1.2 品种、规格QJ1-50 气体继电器管路通径φ50QJ1-80 气体继电器管路通径φ80QJ4-25 气体继电器管路通径φ25QJ4-50 气体继电器管路通径φ50QJ4-80 气体继电器管路通径φ801.3 型号的组成及其代表意义注：1）特殊使用环境代号TH —湿热带型；TA —干热带型；一般型不加表示。
2）型号后面代G字标注者为改进型产品，即QJ4型产品。
1.4 使用条件1.4.1 允许工作温度：-30～+95℃。
1.4.2 安装方式：继电器管路轴线应与变压器箱盖平行，允许通往储油柜的一端稍高，但其轴线与水平面的倾斜度不超过4%。
2 结构与工作原理 2.1 气体继电器结构QJ型继电器结构基本相同，只是QJ4-25型跳闸信号为单接点式，其它均为双接点式。
继电器芯子结构如图1所示，继电器芯子上部由开口杯（浮子）3、重锤4、磁铁6和干簧接点10构成动作于信号的气体容积装置，其下部由挡板5、弹簧8、调节杆9、磁铁6和干簧接点10构成动作于跳闸的流速装置。
盖上的气塞1是供安装时排气以及运行中抽取故障气体之用。
探针2是供检查跳闸机构的灵活性和可靠性之用。
图1 继电器芯子结构1 气塞 2探针 3开口杯（浮子） 4重锤 5挡板6磁铁 7接线端子 8弹簧 9调节杆 10干簧接点2.21 概述 1.1 产品主要用途气体继电器是油浸式变压器及油浸式有载分接开关所用的一种保护装置。
气体继电器（以下简称继电器）安装在变压器箱盖与储油柜的联管上，在变压器内部故障而使油分解产生气体或造成油流冲动时，使气体继电器的接点动作，以接通指定的控制回路，并及时发出信号或自动切除变压器。
气体继电器工作原理
气体继电器是一种电气设备，利用压缩空气或惰性气体作为工作介质。
其工作原理如下：
1. 基本构造：气体继电器由一个可充气的弹簧腔、一个触点组、一个压力调节器和控制气源组成。
2. 压力调节器：压力调节器用于控制气体继电器的工作压力。
可以根据需要调节压力的大小。
3. 控制气源：通过控制气源向气体继电器提供气体。
当控制气源施加压力时，气体继电器开始工作。
4. 弹簧腔：弹簧腔是一个密封的空腔，可以充充气。
当控制气源提供气体时，气体进入弹簧腔，使腔压增加，同时推动弹簧腔内的活塞向下移动。
5. 触点组：活塞的下部连接了一个触点组，当活塞下移时，触点闭合。
6. 触点动作：当活塞下移且触点闭合时，通过触点组实现电路的闭合动作，从而实现电流的传导。
7. 松开动作：当控制气源关闭或压力减小时，弹簧腔中的气体会逐渐释放，使得活塞上移，触点打开，电路断开。
总之，气体继电器通过控制气源提供气体，使活塞腔压增加或
减小，从而控制触点的闭合和断开。
这种闭合和断开的状态转换用于开关电路的控制。
气体继电器工作原理
气体继电器是一种电气装置，它利用气体的导电性和绝缘性来控制电路的开关。
其工作原理如下：
1. 气体选择：气体继电器中使用的气体通常是干燥而纯净的空气或氮气。
2. 真空状态：在气体继电器不工作的状态下，气体室内通常是一个完全的真空状态。
这是由于继电器内部的气体被抽取出来，使气室内没有气体分子存在。
3. 气室与电路连接：继电器的气室与控制电路相连。
在气室中有两个接点，分别是通电侧和断电侧。
4. 控制信号：当控制电路发出信号时，气室内的气体通常会通过一个气源引入。
这使得气室内充满了气体分子。
5. 气体导电性：当气体充满气室时，气体分子之间会发生碰撞。
这些碰撞会导致气体分子带电。
当气体分子带电时，它们将会成为电流的导体。
6. 电路开闭：当气室内的气体分子电导率达到一定值时，电路通电侧和断电侧的接点会接触。
这将使得电路被打开或关闭，从而实现对电路的控制。
7. 控制信号结束：当控制信号停止时，继电器内的气源会停止供气。
气室内的气体将逐渐被抽取出来，将会恢复到真空状态。
电路将会断开并恢复到初始状态。
总结：气体继电器的工作原理是通过引入气体分子并使其带电，从而改变气室内的电导率。
根据电导率的变化，继电器可以控制电路的开和关，实现对电气装置的控制。
气体继电器保护动作原因气体继电器保护（也称瓦斯保护）是油浸式电力变压器内部故障的一种基本保护。
近几年来，由于多种原因导致气体继电器频繁动作，引起运行、检修、试验人员广泛重视，共同关心气体继电器的动作原因、判断和处理方法，以避免误判断造成的设备损坏或人力、物力浪费。
一、动作原因（一）变压器内部故障当变压器内部出现匝间短路，绝缘损坏、接触不良、铁芯多点接地等故障时，都将产生大量的热能，使油分解出可燃性气体，向油枕（储油柜）方向流动。
当流速超过气体继电器的签定值时，气体继电器的档板受到冲击，使断路器跳闸，从而避免事故扩大，这种情况通常称之为重瓦斯保护动作。
当气体沿油面上升，聚集在气体继电器内超过30ml时，也可以使气体继电器的信号接点接通，发出警报，通常称之为轻瓦斯保护动作。
例如：（l）某台220kV、120MVA主变压器瓦斯保护动作，经试验和吊芯检查判断为35kV侧B相统组上部匝间绝缘损坏，形成层或匝间短路造成的。
（2）某台220kV、60MVA的主变压器轻、重瓦斯保护动作，经综合分析和放油检查确定为63kV侧B相套管均压球对升高座放电造成的，与推断吻合，避免了吊芯检查。
（3）某台35kV、4．2MVA的主变压器，轻瓦斯保护一天连续动作两次，色谱分析为裸金属过热，经测直流电阻力分接开关故障，吊芯检查发现分接开关的动静触点错位2／3，这是引起气体继电器动作的根本原因。
（二）附属设备异常1．呼吸系统不畅通变压器的呼吸系统包括气囊呼吸器，防爆筒呼吸器（有的产品两者合一）等。
分析表明，呼吸系统不畅或堵塞会造成轻、重瓦斯保护动作，并大多伴有喷油或跑油现象。
例如，某台110kV、63MVA主变压器，投运半年后，轻、重瓦斯保护动作，且压力阀喷油。
但色谱分析正常，经检查，轻、重瓦斯保护动作的原因为变压器气囊呼吸堵塞。
又如某台220kV、120MVA 主变压器，在气温为33～35℃下运行，上层油温为75～80℃。
在系统无任何冲击的情况下，突然重瓦斯保护动作跳闸，经试验和检查，证明是呼吸器堵塞。
气体继电器保护讲解气体继电器是一种保护装置，主要用于电力系统中电动机、变压器、发电机等设备的保护。
它具有快速响应、可靠性高、动作精度高等优点，是电力系统保护的重要组成部分。
下面将详细介绍气体继电器的保护原理、结构和应用。
一、气体继电器的保护原理气体继电器的保护原理基于电器故障时弧光释放热量和产生气体冲击波的原理。
当设备发生短路或过载等故障时，会导致电器内部的电流急剧增大，电流在短时间内集中于一个极点上，形成电弧。
电弧在电器内部引起强烈的热量和气体冲击波，这些气体冲击波可以使气体继电器内的元件动作，从而实现对电器的保护。
气体继电器的工作原理是利用气体冲击波的力量将机械头部的机构动作，通过机构的移动来实现触点的动作。
当电器发生故障时，热量和冲击波迅速传递到气体继电器中，导致气体继电器内的机构运动，触点发生动作并切断故障电压，从而保护设备。
二、气体继电器的结构气体继电器的主要组成部分包括触头、机构和压缩空气系统。
触点是气体继电器的核心部件之一，用于断开故障电流。
机构是气体继电器的动力部分，通过气体压力驱动机构实现触点的动作。
压缩空气系统是气体继电器的控制部分，用于调节气压并控制机构的运动。
气体继电器的机械机构一般由钢制构件和硬度高的合金制成。
触点是由耐热材料制成的，可以在高温条件下工作。
气体继电器的外壳一般由防爆材料制成，以保护内部元件免受外部物体的破坏。
三、气体继电器的应用在电力系统中，气体继电器主要用于电动机、变压器、发电机等设备的保护。
通过及时检测故障并切断故障电流，可以有效避免设备受到损坏或发生更严重的故障。
在电力线路中，气体继电器也可以用于保护接触器、断路器等开关设备。
此外，气体继电器在化工、冶金、电力等生产过程中也得到了广泛的应用。
作为一种快速响应的保护装置，气体继电器可以帮助生产厂家避免停机和生产事故，提高生产效率和质量。
气体继电器作为一种重要的保护装置，在电力系统和生产过程中发挥着重要的作用。
66电工电气 (2020 No.3)信息与交流气体继电器误动作的常见原因及预控措施李文志，朱娟(国网湖南省电力有限公司检修公司，湖南 长沙 410004)0 引言当变压器内部发生故障，使变压器油分解出特征气体或产生油流涌动时，气体继电器将会报警或跳闸信号，不仅保护了变压器，也防止了事故进一步扩大，确保了电力系统的安全稳定运行。
但在实际应用中，经常会发生因非变压器内部故障原因导致气体继电器误动作的事故发生，在处理过程中不仅浪费了大量资源，而且变压器突然退出运行，也会给整个电网系统的稳定运行造成很大影响。
因此，气体继电器正确、可靠的动作，对变压器甚至整个电网系统的安全运行都起到了至关重要的作用。
因此，对引起气体继电器误动作的常见原因进行总结及分析是十分有意义的。
1 气体继电器工作原理目前应用最广泛的气体继电器为QJ 系列，它主要是由开口杯、挡板、干簧触点、弹簧等元件组成。
气体继电器结构原理如图1所示。
正常运行时，气体继电器内部充满油，开口杯处于上浮位置，干簧触电断开。
当变压器内部发生故障时，故障点局部发生高热，造成故障点周围变压器油温升高，油内溶解的气体析出。
同时变压器油及其他材料在高温、电解作用下会分解产生气体。
当故障较轻时，产生的气体将缓慢进入气体继电器，使油面降低，开口杯以支点为轴顺时针旋转，当旋转一定角度后，干簧触点吸合，轻瓦斯动作。
当变压器内部发生严重故障时，大量气体产生，造成油流涌动，冲击气体继电器挡板，当挡板达到一定角度后，重瓦斯动作。
对于双浮球结构的气体继电器，除了轻瓦斯和重瓦斯外，还有低油位报警或跳闸信号。
当气体继电器内部的油面高度下降时，浮球高度也会随之下降，当下降到一定位置后将会发出报警信号，如果继续下降，将会导致跳闸。
2 气体继电器误动作常见原因及分析一般情况下，气体继电器是在变压器内部发生故障时发出报警或跳闸信号，以保护变压器。
但实际应用过程中，变压器内部虽未发生故障，也会由于某些原因导致气体继电器误动作。
QJ1-80(50)型气体继电器是带储油柜的油浸式变压器的一种保护装置。
该继电器安装在变压器油箱与储油柜之间的连接管路中
动作原理
变压器正常运行时，继电器一般是充满变压器油的。
如果变压器内部出现轻微故障，则因油的分解而产生的气体聚集在容器的上部，迫使油面下降，开口杯E随之下降，当E降到某一限定位置时，磁铁D使干黄接点R闭合，接通信号回路，发出信号。
若变压器因故漏油而是继电器油面下降，同样可以发出信号。
如果变压器内部发生严重故障，将出现油的涌浪，则在连接管内形成油流，该油流冲击继电器挡板L，当L运动到某一限定位置时，磁铁M使干簧接点P闭合，接通跳闸回路，使有关装置动作，切断与变压器连接的所有电源。
保护主变
信号接地动作的气体容积;250-300cm2
跳闸接点动作的油流速度：
QJ1-80型的继电器为0.7-1.5米/秒，出厂整定为1.0米/秒
QJ1-50型的继电器为0.6-1.0米/秒，出厂整定为0.8米/秒
开口杯的一侧装有重锤，改变重锤的位置，可在250-300cm2范围内调节信号接点动作的体积
调节螺杆Q，改变弹簧K的长度，调整跳闸接点动作油流度。
螺杆N调节磁铁M与干簧接点P之间的距离
(033):开口杯档板式瓦斯继电器工作原理？
答：正常时，瓦斯继电器开口杯中充满油，由于油自身重力产生力矩小于疝气重力产生的力矩，开口杯，使的触点处于开断位置。
当主变发生轻微故障时，气体将到瓦斯继电器，迫使油位下降，使开口杯随油面下将，使触点接通，发出“重瓦斯动作“信号。
瓦斯保护属于非电气量，非电气量还包括压力释放等，统一将变压器的主保护叫非电气量，不是电压电流变化引起动作，而是内部故障产生气体
（在主变投差动瓦斯保护压板前，测量压板，主要是…………）
差动和瓦斯保护一般是相互配合来完成保护主变任务的。
运行经验证明，在变压器内部故障时(除不严重的匝间短路)，差动和瓦斯保护都能反映出来。
至于哪种保护首先动作还须看故障的性质。
轻瓦斯动作取气在……
8.2.1瓦斯保护的概念和作用
1、瓦斯保护基本原理：
在变压器油箱内部发生故障(包括轻微的匝间短路和绝缘破坏引起的经电弧电阻的接地短路)时，由于故障点电流和电弧的作用，将使变压器油及其他绝缘材料因局部受热而分解产生气体，因气体比较轻，它们将从油箱流向油枕的上部。
当严重故障时，油会迅速膨胀并产生大量的气体，此时将有剧烈的气体夹杂着油流冲向油枕的上部。
利用油箱内部故障的上述特点，可以构成反应于上述气体而动作的保护
装置。
2、瓦斯保护的主要元件
气体继电器
安装位置：安在油枕之间的连接管道上。
3.瓦斯保护的原理接线
①接线原理：
上面的触点表示“轻瓦斯保护”，动作后经延时发出报警信号。
下面的触点表示“重瓦斯保护”，动作后起动变压器保护的总出口，使断路器跳闸。
②KOM作用：
当油箱内部发生严重故障时，由于油流的不稳定可能造成干簧触点的抖动，此时为使断路器能可靠跳闸，应选用具有电流自保持线圈的出口中间继电器KOM，动作后由断路器的辅助触点来解除出口回路的自保持。
③切换片XS作用：为防止变压器换油或进行试验时引起重瓦斯保护误动作跳闸可利用切换片XS将跳闸回路切换到信号回路。
瓦斯保护的评价:
瓦斯保护能反应油箱内各种故障，且动作迅速、灵敏性高、接线简单，但不能反应油箱外的引出线和套管上的故障。
故不能作为变压器唯一的主保护，须与差动保护配合共同作为变压器的主保护。
二、瓦斯保护的构成
切换片QB的作用：切换至虚线位置时，保护只发信号不跳断路器。
用于新安装或大修后刚投运的变压器，由于油中混入较多空气，重瓦斯保护可能误动。
出口中间继电器KCD线圈并联电阻R2目的：提高信号继电器KS的灵敏度。
出口中间继电器KCD带电压自保持线圈的目的：重瓦斯保护是靠油流冲击档板，压力释放较快，档板可能不能保持触点的闭合状态至断路器跳开。
利用其电压自保持来满足该要求。
